Liste der Produkte von Beckhoff

C9900-K644 VERBINDUNGSKABEL RJ45 CAT.5 20 M EIN ENDE MIT IP65-STECKVERBINDER FÜR STEUERPULT CP39XX-0000

AM8033-wEyz Servomotor 3,20 Nm (M0), F3 (72 mm) Der Standard-Servomotor AM8033 eignet sich für Antriebslösungen mit höchsten Anforderungen an Dynamik und Leistung im Spannungsbereich 100...480 V AC . Das Stillstandsmoment des Motors ist wicklungsabhängig und beträgt 3,22 Nm oder 3,20 Nm . Er ist mit dem OCT-Feedback-System (Absolutwertgeber) erhältlich . Der Standard-Servomotor mit Flanschcode F3 (72 mm) und Motorlänge 3 hat einen Wellendurchmesser b = 14 k6 und ein freies Wellenende von d = 30 mm. Daten für 400 V AC AM8033-wEyz Motortyp dauermagneterregter Drehstrom-Synchronmotor Nennspannung 100...480 V AC Stillstandsdrehmoment 3,20 Nm Nenndrehmoment 2,98 Nm Spitzendrehmoment 17,19 Nm Nenndrehzahl 3000 min-1 Nennleistung 0,94 kW Stillstandsstrom 2,10 A Spitzenstrom 12,9 A Drehmomentkonstante 1,52 Nm/A Rotorträgheitsmoment 1,23 kgcm² Motorfeedback OCT, 18 bit , OCT, 24 bit, SIL 2 , Resolver , Singleturn-Absolutwertgeber , Multiturn-Absolutwertgeber Kühlung Konvektion Anschlusstechnik itec-Stecker Umgebungstemperatur (Betrieb) +5...+40 °C Zulassungen/Kennzeichnungen CE, cURus, EAC Alle elektrischen Größen sind Effektivwerte. Technische Daten Daten des Gehäuses Abmessungen Kurvenumdrehungen/Drehmoment Nach oben Gehäusedaten AM80xx Schutzart IP54, IP65 (Wellendichtung) Bauform Flanschanbau nach IM B5, IM V1, IM V3 Werkstoff Aluminium Beschichtung/Oberfläche dunkelgraue Pulverbeschichtung, ähnlich RAL7016 Abmessungen AM8033-wEyz a 60 j6 b 14 k6 d 30 mm l 75 mm r 72 mm k (ohne Bremse) 180 mm k (mit Bremse) 229 mm

CP39xx-0000 Multi-Touch-Control-Panel mit DVI/USB-Extended-Schnittstelle Balance zwischen neuester PC-Technologie und Langzeitverfügbarkeit der Steuerungskomponenten Moderne Control-Panel-Technologie hört nicht bei der Auswahl der Touch-Technologie auf, die die Grundlage für die Bedienung einer Maschine oder Anlage bildet . Die Übertragung der Bild- und Touch-Signale, kombiniert mit der Stromversorgung oder anderen digitalen Signalen, muss mechanisch und elektrisch einwandfrei und kontinuierlich funktionieren, und das über lange Strecken im industriellen Umfeld . Um dies zuverlässig zu gewährleisten, verbaut Beckhoff am Produktionsstandort in Verl selbst entwickelte und gefertigte Panel-Elektronik. Technische Daten CP39xx-0000 Optionen Gerätetyp Multitouch-Control-Panel mit DVI/USB-Extended-Schnittstelle Gehäuse Aluminiumgehäuse mit Glasfront Displaygröße/Auflösung 7 800 x 480, 12 800 x 600, 12,1 1280 x 800, 15 1024 x 768, 15,6 1366 x 768, 18,5 1366 x 768, 19 1280 x 1024, 21,5 1920 x 1080 oder 24 1920 x 1080 Touchscreen Mehrfinger-Touchscreen Schutzart IP65 Die Anschlusstechnik DVI-E und USB-E ermöglicht es, das Control Panel in einer Entfernung von bis zu 50 m mit dem PC zu verbinden . Der DVI-E-Eingang ist kompatibel mit dem Standard-DVI-Ausgang eines PCs . USB-E 2.0 überträgt USB 2.0 mit 480 Mbit/s. Tragarmadapter 4 M6-Gewindebohrungen im Abstand von 100 x 100 mm im Anschlussblock dreh- und schwenkbarer Tragarmadapter für Tragarmsysteme mit 48 mm Rohr von oben oder von unten Schnittstellen DVI und USB-E 2.0, Steckverbinder IP65 Betriebstemperatur 0...55 °C Spannungsversorgung 24 V DC

ControlNet-Koppler BK7000 BECKHOFF Elektrische Daten In diesem Kapitel sind die feldbusspezifischen elektrischen Daten aufgeführt . Die folgende Tabelle gibt einen Überblick über alle Daten: Technische Daten BK7000 Spannungsversorgung 24 V DC (20 V...29 V DC) Eingangsstrom 70 mA + (Gesamt-K-Bus-Strom)/4 500 mA max. Anlaufstrom 2,5 x Dauerstrom Ausgangsstrom K-Bus 1750 mA max. Konfigurationsmöglichkeit durch KS2000 oder den Regler Anzahl der Busklemmen 64 Digitale Peripheriesignale 256 Eingänge/Ausgänge Analoge Peripheriesignale 256 Eingänge/Ausgänge Peripherie-Bytes 512 Bytes I und 512 Bytes O Busanschluss Zwei BNC-Anschlüsse (ControlNet A und B) und 1 NAP-Port Baudraten 5 MBaud (ControlNet V1.5) Spannung Leistungskontakt 24V DC / AC max. Strombelastung Power Con . 10 A max. Spannungsbelastbarkeit max . 500 Veff (Powerkontakt / Versorgungsspannung/Feldbus) Gewicht ca . 170g Betriebstemperatur 0°C .. . +55°C Lagertemperatur -20°C .. . +85°C Relative Luftfeuchtigkeit 95% nicht kondensierend Vibrations- / Schockfestigkeit gemäß IEC 68-2-6 / IEC 68-2-27 EMV-Beständigkeit Burst / ESD entspricht EN 50082 (ESD,Burst) / EN50081 Einbaulage beliebig Art der Sicherung IP20

Die Lüfterkassette ZB8610 dient der Fremdbelüftung innerhalb des Klemmengehäuses und sorgt für eine bessere Wärmeabfuhr aus dem Gehäuse . Sie erweitert den thermischen Einsatzbereich von EtherCAT-Klemmen (ELxxxx) und Busklemmen (KLxxxx) und bietet eine Vielzahl neuer Anwendungsmöglichkeiten . Die Cartridge wird an der Unterseite des Klemmensegments montiert und deckt eine Breite von vier Standardklemmen (4 x 12 mm) ab . Sie besteht aus dem Lüfter, einer Montageplatte, einer Klemmleiste (24 V DC, 0 V DC, diag, mode) und einer Halterung zur Befestigung an verschiedenen Klemmengehäusen. Der Lüfter kann in drei verschiedenen Modi betrieben werden: 1 . Bedarfsabhängige Steuerung über einen integrierten Temperatursensor (Standard, nur Spannungsversorgung erforderlich) 2 . Dauerbetrieb bei Volllast (Zusätzlich zur Spannungsversorgung wird ein High-Signal am Mode-Pin angelegt). 3 . Frequenzregelung durch eine extern angelegte Frequenz (1 bis 9 Hz) am Mode-Pin, die intern in Stufen von 2700 U/min bis max . ~5500 U/min . Eine digitale Ausgangsklemme kann als externe Quelle verwendet werden . Die Messung der internen Klemmentemperatur, die in TwinCAT integriert ist, wird als Referenz für die Drehzahlregelung des Lüfters über die Frequenz verwendet. Eine typische Anwendung der Lüfterkassette ist die Erweiterung des Leistungsbereichs der Klemmen durch Zwangskühlung . So kann z . B . die EtherCAT-Servoklemme EL7201 mit einem höheren Ausgangsstrom betrieben werden (Irms = 4,5 A statt 2,8 A), so dass die Performance auf dem Niveau der EL7211 liegt, bei einem um 50 % geringeren Platzbedarf. Eine weitere Anwendung ist die Erweiterung des Betriebstemperaturbereichs der Klemmen . Je nach technischer Spezifikation ermöglicht die Lüfterkassette den Betrieb der Klemmen bei Temperaturen von bis zu 70 °C . Die genauen klemmenspezifischen Informationen für diese Anwendung finden Sie in der Dokumentation der jeweiligen Klemme. Technische Daten ZB8610 Anzahl der Kanäle 1 Lüfter Nennspannung 24 V DC (-15 %/+20 %) Betriebsarten temperaturgesteuert, volle Drehzahl, frequenzgesteuert Drehfrequenz Lüfter über Frequenz (1...9 Hz) in 9 Stufen einstellbar, max . ~5500 U/min Diagnose Lüfterstörung Lebensdauer typ . MTBF = 280.000 h @ 20 °C Betriebs-/Lagertemperatur -25...+70 °C/-40...+85 °C Relative Luftfeuchtigkeit 95 %, keine Kondensation Abmessungen (B x H x T) 47 mm x 22 mm x 55 mm Gewicht 32 g (inkl . Halterung) Vibrations- und Schockfestigkeit gemäß EN 60068-2-6/EN 60068-2-27 EMV-Störfestigkeit/Emissionen gemäß EN 61000-6-2/EN 61000-6-4 Schutzart/Einbauposition IP20/Siehe Dokumentation Zulassungen/Kennzeichnungen CE, UL Besondere Merkmale erhöhte Leistung und erweiterter Temperaturbereich für verschiedene Endgeräte

Strombelastung 10 A Nennspannung beliebig bis zu 230 V AC/DC Potentialtrennung 500 V (E-Bus/Feldpotential) PE-Kontakt ja Bitbreite im Prozessabbild 0 Gehäusebreite 12 mm Gewicht ca . 50 g Betriebs-/Lagertemperatur 0...+55 °C/-25...+85 °C Steckbare Verdrahtung für alle ESxxxx-Klemmen Zulassungen/Kennzeichnungen CE, UL Technische Daten Nach oben Gehäusedaten EL-12-8pin Bauform kompaktes Klemmengehäuse mit Signal-LEDs Werkstoff Polycarbonat Abmessungen (B x H x T) 12 mm x 100 mm x 68 mm Montage auf 35 mm DIN-Schiene, nach EN 60715 mit Verriegelung Aneinanderreihung mittels Doppelnut und Schlüsselverbindung Markierungsbeschriftung der Serie BZxxx Verdrahtung eindrähtiger Leiter (e), flexibler Leiter (f) und Aderendhülse (a): Federbetätigung durch Schraubendreher Anschlussquerschnitt s*: 0,08...2,5 mm², st*: 0,08...2,5 mm², f*: 0,14...1,5 mm² Anschlussquerschnitt AWG s*: AWG 28...14, st*: AWG 28...14, f*: AWG 26...16 Abisolierlänge 8...9 mm Strombelastung Leistungskontakte Imax: 10 A

Technische Daten Nach oben Technische Daten Kopf A Einbaugröße itec (Serie 915) Steckertyp Stecker Kontaktart Buchse Anzahl der Positionen (Stirnseite) Leistung: 3+PE, Signal: 5 Leitungsanschluss Crimpanschluss Gehäusefarbe schwarz, ähnlich RAL 9011 Technische Daten Kopf B Einbaugröße itec (Serie 915) Steckertyp Buchse Kontaktart Stecker Anzahl der Positionen (Stirnseite) Leistung: 3+PE, Signal: 5 Leitungsanschluss Crimpanschluss Max . Leitungsquerschnitt AWG16 (1,5 mm²) Max . Kabelaußendurchmesser 10,5 - 12,0 mm Technische Daten Meterware Querschnitt (Leistung) 0,75 mm² (ca . AWG18) Querschnitt (Signal) AWG22 (ca . 0,34 mm²) Verwendung schleppkettentauglich Material Mantel PUR (Polyurethan) Kabelaußendurchmesser 11,0 mm ± 0,4 mm (0,433 ± 0,0157) Mantelfarbe orange A1 44,00 mm A2 19,00 mm B1 44,00 mm B2 19,00 mm L 2000,00 mm

MOTORSTROMKABEL FÜR ANWENDUNGEN MIT AM81XX (OCT) UND EL72XXLÄNGE L=5MMIT ITEC-STECKER 9-POLIG (MOTORSEITE) ANDERE SEITE FLIEGENDE ADERNGESCHIRMTES KABELHOCHFLEXIBEL FÜR SCHLEPPKETTENEINSATZ5 MIO . BIEGEZYKLEN MAX . 30M/S MAX . 240M/S²MIN . BIEGERADIUS = 7

Der 2-Port-EtherCAT-Abzweig EK1122 kann in einem EtherCAT-Klemmensegment an beliebiger Stelle zwischen den EtherCAT-Klemmen eingesetzt werden und ermöglicht den Aufbau von EtherCAT-Sterntopologien . Durch den Einsatz mehrerer EK1122 in einer Station kann ein modularer EtherCAT-Sternverteiler realisiert werden. Besondere Merkmale: Anschlusstechnik: 2 x RJ45-Buchsen Anschlusslängen: bis zu 100 m Einsetzbar für den Aufbau einer EtherCAT-Sterntopologie Der EK1122 verfügt über zwei RJ45-Buchsen, die den Anschluss eines Ethernet-Kabels mit RJ45-Stecker ermöglichen und eine Verbindung zu einem weiteren EtherCAT-Segment oder zu einzelnen EtherCAT-Geräten herstellen . Der EK1122 unterstützt das An- und Abkoppeln von EtherCAT-Segmenten im laufenden Betrieb (Hot Connect). Aufgabe im EtherCAT-System Ankopplung von EtherCAT-Abzweigen Datenübertragungsmedium Ethernet/EtherCAT-Kabel (min . Cat.5), geschirmt Entfernung zwischen den Stationen 100 m (100BASE-TX) Protokoll EtherCAT Verzögerung ca . 1 µs Datenübertragungsrate 100 Mbit/s Konfiguration nicht erforderlich Busschnittstelle 2 x RJ45 Spannungsversorgung aus E-Bus Stromaufnahme typ . 220 mA Gewicht ca . 65 g Betriebs-/Lagertemperatur -25...+60 °C/-40...+85 °C EMV-Immunität/Störfestigkeit nach EN 61000-6-2/EN 61000-6-4 Relative Luftfeuchtigkeit 95 %, keine Kondensation Vibrations- und Schockfestigkeit gemäß EN 60068-2-6/EN 60068-2-27 Schutzart/Einbaulage IP20/variabel Zulassungen/Kennzeichnungen CE, UL, ATEX, IECEx, cFMus Ex-Kennzeichnung ATEX: II 3 G Ex nA IIC T4 Gc IECEx: Ex nA IIC T4 Gc Ex tc IIIC T135 °C Dc

CP2219-0000 MULTI-TOUCH EINBAU-PANEL-PC CP22XX-0000, 19-ZOLL-DISPLAY 1280 X 1024, NUR DISPLAY, MEHRFINGER-BERÜHRUNGSBILDSCHIRM C9900-E268 USB-STECKDOSE MIT 1 PORT IN DER FRONT EINES CP2XXX OHNE TASTERERWEITERUNG, USB-A-STECKDOSE IP 65 C9900-C544 "PROZESSOR 3 . GENERATION INTEL CORE¿ I5 3610ME 2,7 GHZ, 2 KERNE (TC3: 70), STATT INTEL CELERON B810 1,6 GHZ (TC3:50) C9900-R249 SPEICHERERWEITERUNG AUF 4 GB DDR3 RAM, STATT 2 GB, ERFORDERT EIN 64 BIT BETRIEBSSYSTEM ODER ES SIND NUR 3 GB ADRESSIERBAR C9900-F762 KUNDENSPEZIFISCHER EINSCHUB GRAU, STATT BECKHOFF-LOGO C9900-H550 4 GB CFAST CARD, SLC FLASH, ERWEITERTER TEMPERATURBEREICH C9900-H701 SOLID-STATE DISK SSD, SLC FLASH, 2½-ZOLL, 32 GB, STATT 2½-ZOLL-FESTPLATTE C9900-S419 MICROSOFT WINDOWS EMBEDDED STANDARD 7, 32 BIT, MEHRSPRACHIG, DEUTSCH UND ENGLISCH, WEITERE SPRACHEN KÖNNEN INSTALLIERT WERDEN, MEHRFINGER-TOUCHSCREEN-UNTERSTÜTZUNG C9900-S408 IMAGE AUF DER SSD-PLATTE INSTALLIERT C9900-U209 UNTERBRECHUNGSFREIE STROMVERSORGUNG UPS, INTEGRIERT IN DAS 24-V-NETZTEIL, OHNE BATTERIE, BELEGT EINE INTERNE SERIELLE SCHNITTSTELLE FC9151-0000 "ETHERNET PC SCHNITTSTELLENKARTE, 10/100/1000 MBIT/S, 1 KANAL, MINI PCI SCHNITTSTELLE, INKL . STECKKARTE MIT ETHERNET BUCHSE RJ 45 TX1250-0005 TWINCAT NC PTP, MENGENSTAFFEL 50-99 C9900-Z435 EINZELGEHÄUSE FÜR JEDEN IPC Preis für Einheit 1 Stück

CP7903-0021 BECKHOFF CP790300210000 ECONOMY"-BEDIENFELD- 19-ZOLL-TFT-DISPLAY AUFLÖSUNG 1280 X 1024- TOUCH-SCREEN- 1-PORT-USB-A-BUCHSE IN DER FRONT MIT SCHRAUBDECKEL IP 65- ALUMINIUMGEHÄUSE SCHUTZKLASSE IP 65- FRONTSEITIGES LAMINAT MIT EINSCHIEBBAREM LOGO- INTEGRIERTE DVI/USB-VERLÄNGERUNG TECHNO DISPLAY 19 BECKHOFF CP7903 DVI/USB TOUCH SC. BECKHOFF CP7903-0021-0010 + C9900-Z435

Buchse, Feldmontage, für PROFIBUS, Modbus, RS485, IP67, M12, gerade, Buchse, 5-polig, B-codiert, geschirmt Technische Daten ZS1000-0620 Abschirmung ja Einbaugröße M12 Steckertyp Buchse Kontaktart Buchse Anzahl der Positionen (Stirnseite) 5-polig Kodierung B-kodiert Leitungsanschluss Schraubanschluss Max . Leitungsquerschnitt 0,75 mm² (AWG18) Max . Kabelaußendurchmesser 6,0 - 8,0 mm Abbildungen ähnlich A1 57,00 mm A2 Ø 20,00 mm

Verteilerkasten: 1 x 5-poliger Stecker, 4 x 5-polige Buchse

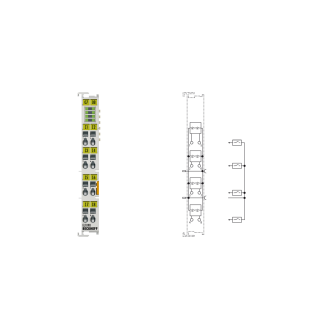

Die TwinSAFE-Komponente EL2904 ist eine digitale Ausgangsklemme mit vier Kanälen . Sie schaltet 24-V-DC-Aktoren mit bis zu 0,5 A pro Kanal und hat vier fehlersichere Ausgänge . Die Ausgänge werden von einem TwinSAFE-Logic-fähigen Baustein über FSoE angesteuert . Der Baustein schaltet automatisch ab, wenn er einen Fehler erkennt (Fail-Stop). Die EL2904 verfügt über Sicherheitsparameter, um die Funktionalität gezielt an die jeweiligen Sicherheitsanforderungen anzupassen . So kann z.B . eine Strommessung an den Ausgängen und ein Test der Ausgänge konfiguriert werden, um u.a . Querschlüsse zu erkennen und entsprechend reagieren zu können. Darüber hinaus können für die EL2904 Standardausgänge aktiviert werden . Dadurch stehen im Prozessabbild entsprechende Standardausgänge parallel und intern UND-verknüpft mit den sicheren Ausgängen der EL2904 zur Verfügung . Die sicheren Ausgangssignale, die von einer TwinSAFE-Logik gesteuert werden, geben somit die sichere Freigabe für die Standardsignale, die von der nicht sicherheitsgerichteten Steuerung unabhängig vom Zyklus der Sicherheitssteuerung und FSoE ausgelöst werden können . Dies ermöglicht schnellere Schaltzeiten der Ausgänge, sofern die Sicherheitssteuerung die notwendige Freigabe für den Ausgang erteilt. Die Sicherheitsparameter sind nicht direkt auf der Komponente gespeichert, sondern werden beim Start der Sicherheitsanwendung über eine TwinSAFE-Logic-fähige Komponente an die Komponente übertragen . Dies vereinfacht die Servicearbeiten, da die Komponente einfach ausgetauscht werden kann.

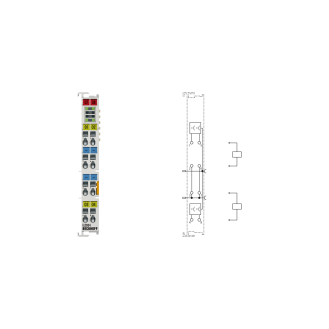

Die digitale Ausgangsklemme EL2262 schaltet die binären Steuerausgangssignale galvanisch getrennt an die Prozessebene . Die Ausgänge werden mit einem einstellbaren ganzzahligen Vielfachen (Oversampling-Faktor: n) der Buszyklusfrequenz (n Mikrozyklen pro Buszyklus) angesteuert . Für jeden Buszyklus erhält die EtherCAT-Klemme einen Prozessdatenblock, der fortlaufend ausgegeben wird . Die Zeitbasis der Klemme kann über Distributed-Clocks präzise mit anderen EtherCAT-Geräten synchronisiert werden . So wird ein Ausgabemuster mit einer deutlich höheren Pulsfolge als die Buszykluszeit exakt mit der systemweiten Zeitbasis ausgegeben . Durch dieses Verfahren kann die zeitliche Auflösung der digitalen Ausgangssignale auf das n-fache der Buszykluszeit erhöht werden . Die maximale Ausgaberate beträgt 1 Msamples/s. Besondere Merkmale: Push-Pull-Ausgang Anschluss verschiedener Lastarten möglich (ohmsche, induktive, Lampenlast) synchronisierter Betrieb durch Distributed-Clocks-XFC-Technologie möglich Mehrfachabtastung von Prozessdaten durch Oversampling Technische Daten EL2262 Anschlusstechnik 4-Draht Anzahl der Ausgänge 2 Nennspannung 24 V DC (-15 %/+20 %) Lastart ohmsche, induktive, Lampenlast Überabtastfaktor n = ganzzahliges Vielfaches der Zykluszeit, 1...1000

Die EtherCAT-Klemme EL5002 ist ein SSI-Master und ermöglicht den direkten Anschluss von zwei Absolutwertgebern mit SSI (Synchronous Serial Interface) . Es werden sowohl Singleturn- als auch Multiturn-Encoder unterstützt . Für die 24-V-Versorgung des Encoders kann eine Netzteilklemme EL91xx eingesetzt werden, für die optionale 5-V-Encoder-Betriebsspannung die EL9505. Umfangreiche Parametrierungen ermöglichen eine optimale Anpassung an unterschiedliche Gebertypen. Besondere Merkmale: Parametrierung pro Kanal möglich Baudrate bis zu max . 1 MHz Kodierung: grau und binär Datenlänge bis zu 32 Bit, flexibel einstellbar. separate Auswertung eines Statusfehlerbits (Power-Fail-Bit) in den Prozessdaten Darüber hinaus bietet die EL5002 einen Mehrfachübertragungsmodus für Takte zur Überprüfung der Datenintegrität . Über die Distributed-Clocks-Funktion wird der Positionswert exakt synchron zu anderen Prozessen ausgelesen . Ist die Distributed-Clocks-Funktion deaktiviert, synchronisieren sich die Takte der EL5002 mit dem EtherCAT-Zyklus . Das Geberprofil ermöglicht eine einfache und schnelle Verknüpfung der Prozessdaten für Motion-Control-Anwendungen. Technologie SSI-Geber-Interface Anzahl der Kanäle 2 Geberanschluss D+, D-, Cl+, Cl- Geberbetriebsspannung extern z.B . EL91xx Signalausgang (Impuls) Differenzsignal (RS422) Signaleingang (Daten) Differenzsignal (RS422) Spannungsversorgung 24 V über Powerkontakte Datenübertragungsraten variabel bis zu 1 MHz, 250 kHz Standard Serieller Eingang variabel bis 32 Bit, standardmäßig 24 Bit Datenrichtung lesen

C9900M979 BECKHOFF ERWEITERUNGSMODUL - ALUMINIUMGEHÄUSE FÜR SCHRANKMONTAGE- FRONTSEITIG SCHUTZART IP 65 RÜCKSEITE SCHUTZKLASSE IP55- FRONTFOLIE MIT PRÄGUNG FÜR ALLE TASTEN- 10 KURZHUBTASTEN MIT LED(RGB)-RINGBELEUCHTUNG ANSCHLUSS ÜBER ETHERCAT- TASTER

AX5206 Digitale Kompakt-Servoverstärker 2-Kanal Die zweikanaligen Servoverstärker AX5000 bieten optimale Funktion, Flexibilität und Wirtschaftlichkeit . Die für den Betrieb notwendigen Komponenten, wie Netzteil, EMV-Filter und Zwischenkreiskondensatoren, sind bereits integriert . Der kaskadiert aufgebaute Regelkreis unterstützt schnelle und hochdynamische Positionieraufgaben . EtherCAT als leistungsfähige Systemkommunikation ermöglicht eine ideale Anbindung an die PC-basierte Steuerungstechnik. Die AX5000-Antriebe in der zweikanaligen Ausführung sind mit unterschiedlichen Stromstärken von 2 x 1,5 A bis 2 x 6 A erhältlich . Dabei handelt es sich um zwei getrennte Kanäle, deren Nennstrom an den jeweils angeschlossenen Motor angepasst werden kann . Mit Hilfe der flexiblen Einstellmöglichkeit kann auch ein größerer Motor an ein zweikanaliges Gerät angeschlossen werden, wenn der zweite Kanal einen kleineren Motor antreibt . Bei der Anpassung muss der zulässige Summenstrom des Gerätes berücksichtigt werden. Das Schnellverbindungssystem AX-Bridge ermöglicht die einfache und schnelle Verbindung mehrerer AX5000-Geräte zu einem Mehrachssystem . Die steckbaren Versorgungs- und Verbindungsmodule verbinden Einspeisung, Zwischenkreis und 24 V DC Steuerspannung . Unterschiedliche Motortypen und -größen wie Synchron-, Linear-, Torque-, Asynchron- und Voice Coil-Motoren können ohne zusätzliche Maßnahmen an den AX5000 angeschlossen werden . Die Multi-Feedback-Schnittstelle unterstützt alle gängigen Standards . Auch das Modell des geberlosen Betriebs von Synchron- und Asynchronmotoren kann parametriert werden. Der optionale AX58xx ermöglicht die typischen antriebsintegrierten Sicherheitsfunktionen und die Erfüllung der Anforderungen der EN ISO 13849-1:2015 (Kat . 4, PL e), EN 61508:2010 (SIL 3) und EN 62061:2005 + A1:2013/A2:2015 (SIL CL3) Der AX5000 ist speziell für EtherCAT entwickelt worden, da dessen Vorteile in der Antriebstechnik optimal genutzt werden . Dazu gehören insbesondere die kurze Zykluszeit - auch in Netzwerken mit vielen Geräten - sowie die Synchronität und Gleichzeitigkeit. Als Inbetriebnahmewerkzeug dient der TwinCAT 3 Drive Manager 2 . Dank des strukturierten Aufbaus und des großen Funktionsumfangs ist die Inbetriebnahme der Achse einfach und intuitiv. Technische Daten AX5206 Funktion Servoverstärker Kanäle 2 Nennversorgungsspannung 3 x 100...480 V AC ±10 % Zwischenkreisspannung max . 875 V DC Nennausgangsstrom (Kanal) 6 A Spitzenausgangsstrom (Kanal) 13 A Rückführung SinCos 1 Vpp , Resolver , EnDat 2.1 , Hiperface , BiSS B , OCT Systembus EtherCAT Antriebsprofil SERCOS-Profil für Servoantriebe nach IEC 61800-7-204 (SoE) Umgebungstemperatur (Betrieb) 0...+50 °C (siehe Dokumentation) Zulassungen/Kennzeichnungen CE, cULus, EAC Schutzart IP20 Höhe ohne Steckverbinder 274 mm Tiefe ohne Steckverbinder 232 mm Breite 92 mm

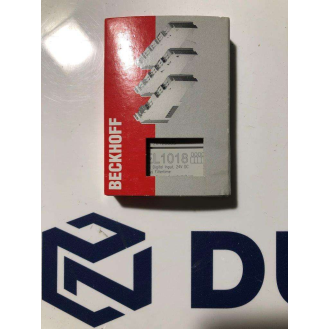

Die digitale Eingangsklemme EL1018 erfasst die binären 24-V-Steuersignale aus der Prozessebene und transportiert sie galvanisch getrennt zum übergeordneten Automatisierungsgerät . Jede EtherCAT-Klemme hat acht Kanäle, die ihren Signalzustand über Leuchtdioden anzeigen. Besondere Merkmale: Eingangsspezifikation Typ 1/3 geringe Verzögerung durch schnellen 10-µs-Eingangsfilter verwendbar z . B . für induktive oder kapazitive Sensoren Technische Daten EL1018 Anschlusstechnik 1-Draht Spezifikation EN 61131-2, Typ 1/3 Anzahl der Eingänge 8 Nennspannung 24 V DC (-15 %/+20 %) "0"-Signalspannung -3...+5 V (EN 61131-2, Typ 3) "1"-Signalspannung 11...30 V (EN 61131-2, Typ 3) Eingangsstrom typ . 3 mA (EN 61131-2, Typ 3) Eingangsfilter typ . 10 µs Verteilte Takte - Stromaufnahme Powerkontakte typ . 2 mA + Last Stromaufnahme E-Bus typ . 90 mA Potentialtrennung 500 V (E-Bus/Feldpotential) Konfiguration keine Adress- oder Konfigurationseinstellung Besonderheiten Standard-Eingangsklemme für schnelle Signale (Filter 10 μs) Gewicht ca . 55 g Betriebs-/Lagertemperatur -25...+60 °C/-40...+85 °C Relative Luftfeuchtigkeit 95 %, keine Betauung Vibrations- und Schockfestigkeit gemäß EN 60068-2-6/EN 60068-2-27 EMV-Immunität/Emissionen gemäß EN 61000-6-2/EN 61000-6-4 Schutzart/Einbauposition IP20/Siehe Dokumentation Steckbare Verdrahtung für alle ESxxxx-Klemmen Zulassungen/Kennzeichnungen CE, UL, ATEX, DNV GL Ex-Kennzeichnung II 3 G Ex nA IIC T4 Gc

Der Baustein EL6900 TwinSAFE ist eine dedizierte Sicherheitssteuerung . Sie dient zur Realisierung von sicherheitsgerichteten Anwendungen auf der Basis von Booleschen Werten . Dazu stehen zertifizierte Funktionsbausteine zur Verfügung, die die Verarbeitung von sicheren Eingangssignalen und die Erzeugung von sicheren Ausgangssignalen ermöglichen . Die Funktionalität der Funktionsblöcke reicht von einfachen Booleschen Funktionen wie AND und OR bis hin zu komplexen Funktionsblöcken zum Muting der Sicherheitsfunktion. Mit der Backup- und Restore-Funktion bietet die EL6900 zudem eine einfache Möglichkeit, eine Sicherheitssteuerung im Servicefall auszutauschen. Die EL6900 kann über FSoE mit bis zu 128 sicheren Kommunikationsgeräten sicher Daten austauschen. Programmiert wird die EL6900 mit dem TwinCAT 3 Safety Editor oder mit TwinCAT 2. Besondere Merkmale: Sicherheitsanwendungen auf Basis boolescher Werte bis zu 128 sichere Verbindungen bis zu 255 Funktionsbausteine bis zu 32 TwinSAFE-Gruppen bis zu 8 Benutzer Backup- und Restore-Unterstützung Technische Daten EL6900 Spezifikation Verknüpfungseinheit zwischen sicheren Eingangs- und Ausgangssignalen Protokoll TwinSAFE/Safety over EtherCAT Zykluszeit ca . 500 µs/abhängig von der Projektgröße Störungsreaktionszeit Watchdog-Zeit (parametrierbar) Stromaufnahme Powerkontakte - Stromaufnahme E-Bus typ . 188 mA Einbaulage horizontal Sicherheitsstandard DIN EN ISO 13849-1:2008 (Kat . 4, PL e) und EN 61508:2010 (SIL 3) Gewicht ca . 50 g IP-Schutzart IP20 Ex-Kennzeichnung II 3 G Ex nA IIC T4 Gc Gehäusedaten EL-12-8pin Bauform kompakte Bauform

Stecker, Feldmontage, für PROFIBUS, Modbus, RS485, IP67, M12, gerade, Stift, 5-polig, B-codiert, geschirmt Technische Daten ZS1000-0610 Abschirmung ja Einbaugröße M12 Steckertyp Stecker Kontaktart Stecker Anzahl der Positionen (Stirnseite) 5-polig Kodierung B-kodiert Leitungsanschluss Schraubanschluss Max . Leitungsquerschnitt 0,75 mm² (AWG18) Max . Kabelaußendurchmesser 6,0 - 8,0 mm Abbildungen ähnlich A1 62,00 mm A2 Ø 20,00

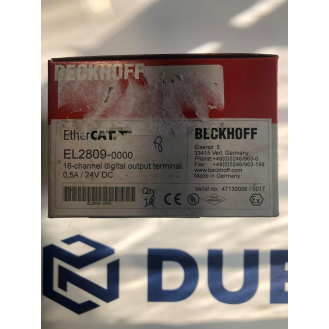

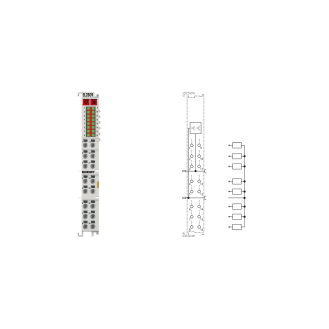

Die digitale Ausgangsklemme EL2809 schaltet die binären 24-V-DC-Steuersignale aus dem Automatisierungsgerät galvanisch getrennt zur Prozessebene an die Aktoren weiter . Die EtherCAT-Klemme hat 16 Kanäle, deren Signalzustände durch LEDs angezeigt werden . Die Powerkontakte sind durchverbunden . Die Anschlusstechnik ist besonders für Single-ended-Eingänge geeignet . Alle Komponenten müssen den gleichen Bezugspunkt wie die EL2809 verwenden . Bei der EL2809 werden die Ausgänge über den 24 V DC Powerkontakt versorgt. Besondere Merkmale: Anschluss verschiedener Lastarten möglich (ohmsche, induktive, Lampenlast) Max . Ausgangsstrom 0,5 A pro Kanal Überlast- und kurzschlussfeste Ausgänge und Verpolungsschutz Werkzeugloser Anschluss durch Direktstecktechnik für eindrähtige Leiter Platzsparender Einsatz im Schaltschrank Direkter Anschluss von mehrkanaligen Aktoren in 1-Draht-Anschlusstechnik auf kleinstem Raum Erhöhte Packungsdichte mit 16 Anschlusspunkten im Gehäuse einer 12-mm-Reihenklemme Anschlusstechnik 1-Draht Anzahl der Ausgänge 16 Nennspannung 24 V DC (-15 %/+20 %) Lastart ohmsche, induktive, Lampenlast

Die EtherCAT-Klemme EL5021 dient zum direkten Anschluss einer Messsonde oder eines Encoders mit sinusförmigem, differentiellem Spannungsausgang 1 VPP . Es können Eingangsfrequenzen von max . 250 kHz können ausgewertet werden . Der aktuelle Zählerstand kann über die C-Spur des Encoders, die auch als Referenzmarke bezeichnet wird, auf Null gesetzt (Reset) oder separat gespeichert werden . Die 5-V-Versorgung des Encoders erfolgt direkt über die Klemmenanschlüsse . Die EL5021 verfügt über eine Amplituden- und Frequenzfehlererkennung der Eingangssignale. Besondere Merkmale: Speichern, Sperren, Zähler setzen Diagnose: Frequenzfehler und Amplitudenfehler der Eingangssignale integrierte Frequenzmessung integrierte 5 V DC Geberbetriebsspannung Das analoge Eingangssignal wird aufbereitet, interpoliert und als 32-Bit-Zählwert zur Verfügung gestellt . Der Zählwert ist eine Kombination aus der Anzahl der ganzen Perioden, max . 24 Bit, und dem Wert innerhalb einer Sinusperiode, mit max . 13 Bit Auflösung . Die EL5021 bietet auch eine interne Frequenzmessung . Sie unterstützt auch das synchrone Auslesen des Geberwertes zusammen mit anderen Eingangsdaten im EtherCAT-System über die hochpräzisen EtherCAT-Distributed-Clocks (DC) . Die Verwendung von Geberprofilen ermöglicht eine einfache und schnelle Anbindung von Prozessdaten an Motion-Control-Anwendungen. Technische Daten EL5021 Technologie SinCos-Geber-Interface für differentielles 1-VPP-Signal Anzahl der Kanäle 1 Geberanschluss 1 x A, B, C: Differenzeingänge 1 Vss: A, A̅ (inv), B, B̅ (inv), C,C̅ (inv) Geberbetriebsspannung 5 V DC/max . 0,5 A (erzeugt aus den 24 V DC Leistungskontakten) Zähler max . 24 Bit (einstellbar) Eingangsfrequenz 250 kHz @ 10 Bit (Abtastrate 70 MHz) Verteilte Takte ja Nennspannung 24 V DC am Powerkontakt Stromaufnahme Powerkontakte typ . 50 mA + Last Auflösung max . 13 Bit, 8192 Schritte pro Periode Potentialtrennung 500 V (E-Bus/Feldpotential) Stromaufnahme E-Bus typ . 120 mA Besondere Merkmale Latch, Reset, Zählrichtungswechsel, Amplituden- und Frequenzfehlererkennung, frequenzabhängige Periodenauflösung, Frequenzzähler max . 24 Bit Gewicht ca . 55 g Betriebs-/Lagertemperatur 0...+55 °C/-25...+85 °C Relative Luftfeuchtigkeit 95 %, keine Betauung Vibrations- und Schockfestigkeit nach EN 60068-2-6/EN 60068-2-27 EMV-Immunität/Emissionen gemäß EN 61000-6-2/EN 61000-6-4 Schutzart/Einbaulage IP20/variabel Steckbare Verdrahtung für alle ESxxxx-Klemmen Zulassungen/Kennzeichnungen CE, UL, ATEX Ex-Kennzeichnung II 3 G Ex nA IIC T4 Gc Technische Daten Daten des Gehäuses Nach oben Gehäusedaten EL-12-8pin Bauform Kompaktklemmengehäuse mit Signal-LEDs Werkstoff Polycarbonat Abmessungen (B x H x T) 12 mm x 100 mm x 68 mm Montage auf 35 mm DIN-Schiene, nach EN 60715 mit Verriegelung Aneinanderreihung mittels Doppelnut und Schlüsselverbindung Markierungsbeschriftung der Serie BZxxx Verdrahtung eindrähtiger Leiter (e), flexibler Leiter (f) und Aderendhülse (a): Federbetätigung durch Schraubendreher Anschlussquerschnitt s*: 0,08...2,5 mm², st*: 0,08...2,5 mm², f*: 0,14...1,5 mm² Anschlussquerschnitt AWG s*: AWG 28...14, st*: AWG 28...14, f*: AWG 26...16 Abisolierlänge 8...9 mm Strombelastung Leistungskontakte Imax: 10 A *s: Volldraht; st: Litze; f: mit Aderendhülse

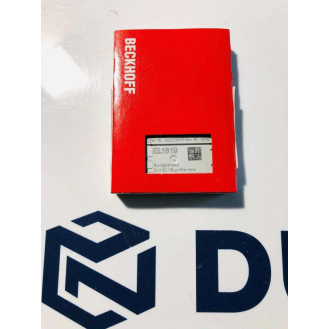

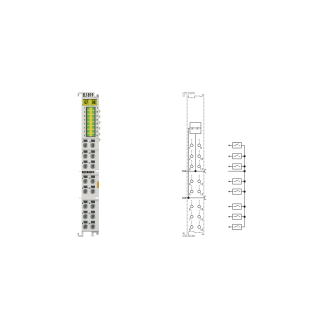

Die digitale Eingangsklemme EL1819 erfasst die binären 24-V-Steuersignale aus der Prozessebene und transportiert sie galvanisch getrennt zum übergeordneten Automatisierungsgerät . Die EtherCAT-Klemme hat 16 Kanäle, deren Signalzustände durch LEDs angezeigt werden . Die Powerkontakte sind durchgeschaltet . Bei der EL1819 ist die Bezugsmasse für alle Eingänge der 0-V-Powerkontakt. Besondere Merkmale: Eingangsspezifikation Typ 1/3 geringe Verzögerung durch schnellen 10 µs Eingangsfilter verwendbar z.B . für induktive oder kapazitive Sensoren werkzeugloser Anschluss durch Direktstecktechnik für eindrähtige Leiter platzsparender Einsatz im Schaltschrank direkter Anschluss von mehrkanaligen Sensoren in 1-Leiter-Anschlusstechnik auf kleinstem Raum erhöhte Packungsdichte mit 16 Anschlusspunkten im Gehäuse einer 12 mm-Reihenklemme Technische Daten EL1819 Anschlusstechnik 1-Draht Spezifikation EN 61131-2, Typ 1/3 Anzahl der Eingänge 16 Nennspannung 24 V DC (-15 %/+20 %) "0"-Signalspannung -3...+5 V (EN 61131-2, Typ 1/3) "1"-Signalspannung 11...30 V (EN 61131-2, Typ 3) Eingangsstrom typ . 3 mA (EN 61131-2, Typ 3) Eingangsfilter typ . 10 µs Verteilte Takte - Stromaufnahme Powerkontakte typ . 4 mA + Last Stromaufnahme E-Bus typ . 100 mA Potentialtrennung 500 V (E-Bus/Feldpotential) Konfiguration keine Adress- oder Konfigurationseinstellung Besonderheiten Standardklemme mit hoher Kanalzahl für schnelle 24 V DC Flanken, Direktstecktechnik

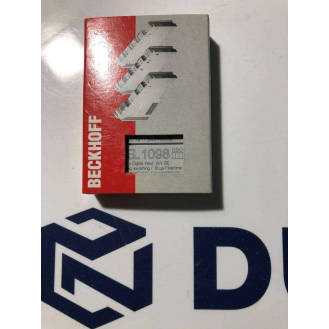

Die digitale Eingangsklemme EL1098 erfasst die binären Steuersignale aus der Prozessebene und transportiert sie galvanisch getrennt zum übergeordneten Automatisierungsgerät . Jede EtherCAT-Klemme hat acht Kanäle, die ihren Signalzustand über Leuchtdioden anzeigen. Besondere Merkmale: Masseschalten geringe Verzögerung durch schnellen 10-µs-Eingangsfilter verwendbar, z . B . für induktive oder kapazitive Sensoren direkter Anschluss von mehrkanaligen Sensoren in 1-Draht-Anschlusstechnik Technische Daten EL1098, ES1098 Anschlusstechnik 1-Draht Spezifikation Masse schaltend "0": 18...30 V DC, "1": 0...7 V DC, typ . 3 mA Eingangsstrom Anzahl der Eingänge 8 Nennspannung 24 V DC (-15 %/+20 %) "0"-Signalspannung 18...30 V "1"-Signalspannung 0...7 V Eingangsstrom typ . 3 mA Eingangsfilter typ . 10 µs Verteilte Takte - Stromaufnahme Powerkontakte typ . 25 mA Stromaufnahme E-Bus typ . 90 mA Potentialtrennung 500 V (E-Bus/Feldpotential) Konfiguration keine Adress- oder Konfigurationseinstellung Gewicht ca . 50 g Betriebs-/Lagertemperatur 0...+55 °C/-25...+85 °C Relative Luftfeuchtigkeit 95 %, keine Betauung Vibrations- und Schockfestigkeit nach EN 60068-2-6/EN 60068-2-27 EMV-Immunität/Emissionen gemäß EN 61000-6-2/EN 61000-6-4 Schutzart/Einbauposition IP20/Siehe Dokumentation Steckbare Verdrahtung für alle ESxxxx-Klemmen Zulassungen/Kennzeichnungen CE, UL, ATEX, DNV GL Ex-Kennzeichnung II 3 G Ex nA IIC T4 Gc Gehäusedaten EL-12-8pin Bauform kompaktes Klemmengehäuse mit Signal-LEDs

Die servomotorische EtherCAT-Klemme EL7201, mit integriertem Resolver-Interface, bietet hohe Servo-Performance in sehr kompakter Bauform . Die schnelle Regelungstechnik, basierend auf feldorientierter Strom- und PI-Drehzahlregelung, unterstützt schnelle und hochdynamische Positionieraufgaben . Die Überwachung zahlreicher Parameter, wie Über- und Unterspannung, Überstrom, Klemmentemperatur oder Motorlast über die Berechnung eines I²T-Modells, bietet höchste Betriebssicherheit . EtherCAT als leistungsfähige Systemkommunikation und CAN-over-EtherCAT (CoE) als Applikationsschicht ermöglichen eine ideale Anbindung an die PC-basierte Steuerungstechnik . Modernste Leistungshalbleiter garantieren minimale Verlustleistung und ermöglichen die Rückspeisung in den Zwischenkreis beim Bremsen . 16 LEDs zeigen Status-, Warn- und Fehlermeldungen sowie eventuell aktive Begrenzungen an. Technologie kompakte Antriebstechnik Anschlussart direkter Motoranschluss + Rückführung Anzahl der Eingänge 1 x Rückführung Lastart permanentmagneterregter Drehstrom-Synchronmotor Anzahl der Kanäle 1 Anzahl der Ausgänge 1 x Servomotor, 1 x Motorbremse Versorgungsspannung Elektronik 24 V DC (über Leistungskontakte) Versorgungsspannung Leistung 8...48 V DC (extern) Ausgangsstrom (rms) 2,8 A Spitzenstrom (rms) max . 5,7 A für 1 s Leistungserhöhung ja, durch ZB8610 Lüfterkassette Ausgangsstrom mit ZB8610 (rms) max . 4.5 A Spitzenstrom mit ZB8610 (rms) max . 9,0 A für 1 s Drehfeldfrequenz 0...599 Hz PWM-Taktfrequenz 16 kHz Stromreglerfrequenz 32Khz

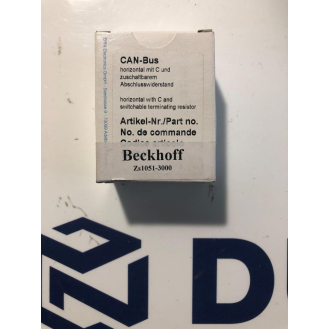

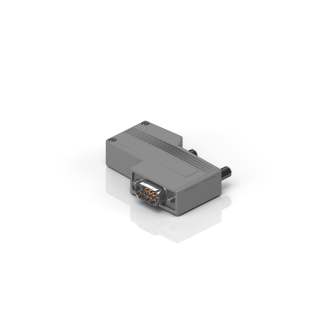

ZS1051-3000 | CANopen, D-Sub-Stecker, mit integriertem Abschlusswiderstand 9-poliger D-Sub-Stecker für CANopen mit integriertem Abschlusswiderstand Technische Daten Baugröße D-Sub Steckertyp Buchse Kontaktart Buchse Anzahl der Positionen (face) 9-polig Drahtanschluss Käfigzugfeder Max . Leitungsquerschnitt AWG20 (0,5 mm²) Max . Kabelaußendurchmesser 4.5...8.0 mm

Die EtherCAT-Klemme EL1502 ist ein Vorwärts-/Rückwärtszähler und überträgt den Zählerstand galvanisch getrennt an das übergeordnete Automatisierungsgerät . Beim Einsatz als einkanaliger Vorwärts-/Rückwärtszähler (32-Bit) wird der Takt über den Takteingang gesetzt; die Zählrichtung wird über den U/D-Eingang vorgegeben . Darüber hinaus kann der Eingang auch als Gate-Eingang zur Triggerung des Zählers verwendet werden . Im 2-Zähler-Modus stehen zwei getrennte Zähler zur Verfügung (Eingänge Clock und Clock1), die als Vorwärts- oder Rückwärtszähler parametriert werden können . Der Signalzustand der Ein- und Ausgänge wird durch Leuchtdioden angezeigt . Die beiden Ausgänge werden entsprechend dem Zählerstand geschaltet, so dass sie als schnelle Steuersignale für Feldgeräte verwendet werden können . Die EL1502 unterstützt die Funktion "Distributed Clocks" . Das bedeutet, dass der Zähler in konstanten Intervallen ausgelesen werden kann (DC-Genauigkeit << 1 µs) . Besonderheiten: geeignet für schnelle Zählaufgaben mit Zählfrequenzen bis 100 kHz ein Vorwärts- und Rückwärtszähler oder zwei getrennte Vorwärts- oder Rückwärtszähler synchronisierter Betrieb durch Distributed-Clocks XFC-Technologie möglich Anschlusstechnik 1 x Vorwärts-/Rückwärtszähler, 2 x Vorwärts- oder Rückwärtszähler Spezifikation EN 61131-2, Typ 1, "0": < 5 V DC, "1": > 15 V DC, typ . 5 mA Anzahl der Zähler 1 oder 2 Nennspannung 24 V DC (-15 %/+20 %) "0"-Signalspannung -3...+5 V (EN 61131-2, Typ 1) "1"-Signalspannung 15...30 V (EN 61131-2, Typ 1) Eingangsstrom typ . 5 mA (EN 61131-2, Typ 1) Zählfrequenz max . 100 kHz

Die analoge Eingangsklemme EL3042 hat die Aufgabe, die im Feld befindlichen Messumformer mit Spannung zu versorgen und analoge Messsignale galvanisch getrennt an das Automatisierungsgerät zu übertragen . Die Spannung für die Sensoren wird über die Powerkontakte den Klemmen zugeführt . Die Powerkontakte können wahlweise in der Standardausführung oder über eine Einspeiseklemme (EL9xxx) mit galvanischer Trennung mit Betriebsspannung versorgt werden . Die Eingangselektronik ist unabhängig von der Versorgungsspannung der Powerkontakte . Der 0-V-Powerkontakt ist das Bezugspotenzial für die Eingänge . Die EtherCAT-Klemme zeigt ihren Signalzustand durch Leuchtdioden an. Anzahl der Eingänge 2 (single-ended) Spannungsversorgung über den E-Bus Technologie single-ended Signalart single-ended Signalstrom 0...20 mA Verteilte Takte - Innenwiderstand typ . 85 Ω Eingangsfilter Grenzfrequenz 1 kHz Spannungsfestigkeit max . 30 V Wandlungszeit 0,625 ms Standardeinstellung, konfigurierbar, Multiplex Auflösung 12 Bit (16 Bit Darstellung inkl . Vorzeichen) Messfehler < ±0,3 % (bezogen auf Skalenendwert) Galvanische Trennung 500 V (E-Bus/Signalspannung) Stromaufnahme Powerkontakte - Stromaufnahme E-Bus typ . 130 mA Bitbreite in den Prozessabbildeingängen: 8 Byte Besonderheiten Standard- und Kompaktprozessabbild, aktivierbare FIR/IIR-Filter, Grenzwertüberwachung Gewicht ca . 60 g Betriebs-/Lagertemperatur -25...+60 °C/-40...+85 °C Relative Luftfeuchtigkeit 95 %, keine Betauung

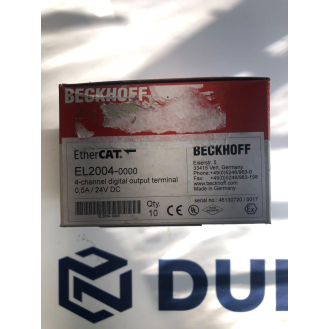

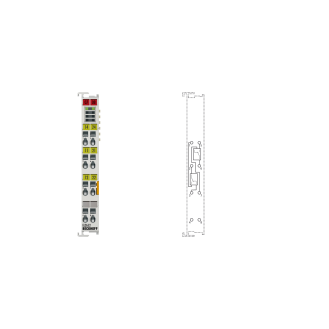

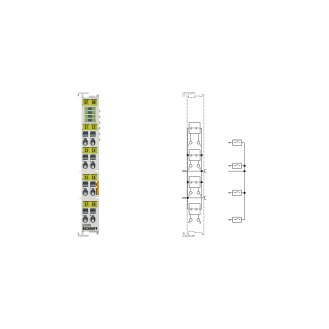

Die digitale Ausgangsklemme EL2004 schaltet die binären 24-V-DC-Steuersignale aus dem Automatisierungsgerät galvanisch getrennt zur Prozessebene an die Aktoren weiter . Die EtherCAT-Klemme enthält vier Kanäle, die ihren Signalzustand durch Leuchtdioden anzeigen. Besondere Merkmale: Anschluss von verschiedenen Lastarten möglich (ohmsche, induktive, Lampenlast) Max . Ausgangsstrom 0,5 A pro Kanal Kurzschlussfeste Ausgänge und Verpolungsschutz Anschlusstechnik 2-Draht Anzahl der Ausgänge 4 Nennspannung 24 V DC (-15 %/+20 %) Lastart ohmsche, induktive, Lampenlast Verteilte Taktgeber - Max . Ausgangsstrom 0,5 A (kurzschlussfest) pro Kanal Kurzschlussstrom typ . < 2 A Verpolungsschutz ja Schaltenergie < 150 mJ/Kanal Schaltzeiten typ . TON: 60 µs, typ . TOFF: 300 µs Stromaufnahme E-Bus typ . 100 mA Potentialtrennung 500 V (E-Bus/Feldpotential) Stromaufnahme Powerkontakte typ . 15 mA + Last Bitbreite im Prozessabbild 4 Ausgänge Konfiguration keine Adress- oder Konfigurationseinstellung Gewicht ca . 55 g Betriebs-/Lagertemperatur -25...+60 °C/-40...+85 °C Relative Luftfeuchtigkeit 95 %, nicht kondensierend Vibrations-/Schockfestigkeit nach EN 60068-2-6/EN 60068-2-27 EMV-Störfestigkeit/Emission nach EN 61000-6-2/EN 61000-6-4 Schutzart/Einbauposition IP20/variabel Steckbare Verdrahtung für alle ESxxxx-Klemmen Zulassungen/Kennzeichnungen CE, UL, ATEX, DNV GL Ex-Kennzeichnung II 3 G Ex nA IIC T4 Gc

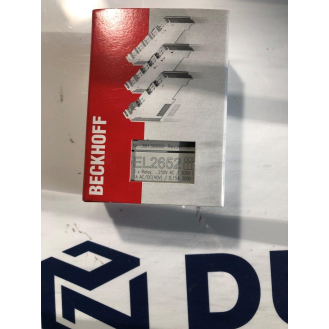

Die Ausgangsklemme EL2652 besitzt zwei Relais mit je einem Wechselkontakt, die universell zum Schalten von Netzspannungsverbrauchern von 230 V AC oder 300 V DC eingesetzt werden können . Die EL2652 verfügt über potenzialfreie Kontakte . Der Signalzustand der EtherCAT-Klemme wird durch Leuchtdioden angezeigt. Besondere Merkmale: Relaisausgang 2x Umschaltkontakte Umkehrung der Schaltrichtung möglich Anschluss von verschiedenen Lastarten (ohmsche, induktive, Lampenlast) potentialfrei keine Leistungskontakte Anschlusstechnik Relaisausgang Anzahl der Ausgänge 2 x Wechsler Schaltspannung max . 250 V AC, 300 V DC Nennspannung 230 V AC (max . Schaltspannung 250 V AC/300 V DC) Lastart ohmsche, induktive, Lampenlast Verteilte Taktgeber - Ohmscher Schaltstrom 3 A AC/DC (bei 30 V DC), 1 A AC/DC (bei 40 V DC), 0,15 A DC (bei 300 V DC), bei UL: 1 A, max . 230 V AC Zulässige Mindestlast 100 mA bei 12 V Stromaufnahme E-Bus 180 mA Elektrische Isolation 1,5 kV (E-Bus/Feldpotential); 2,5 kV Bemessungsstoßspannung, Überspannungskategorie III Stromaufnahme Powerkontakte - Max . Schalthäufigkeit 6/min . (bei Nennlast) Schaltspiele mech . (min.) 5 x 106 Schaltspiele elektr . (min.) 1 x 106 (1 A/250 V AC ohmsche Last) Besonderheiten Rückwärtsschalten realisierbar Gewicht ca . 55 g Betriebs-/Lagertemperatur 0...+55 °C/-25...+85 °C Relative Luftfeuchtigkeit 95 %, keine Betauung Vibrations-/Schockfestigkeit nach EN 60068-2-6/EN 60068-2-27 EMV-Immunität/Emissionen gemäß EN 61000-6-2/EN 61000-6-4
