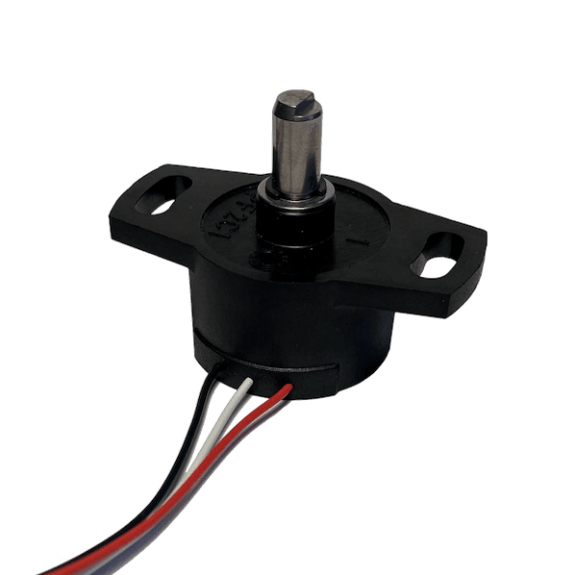

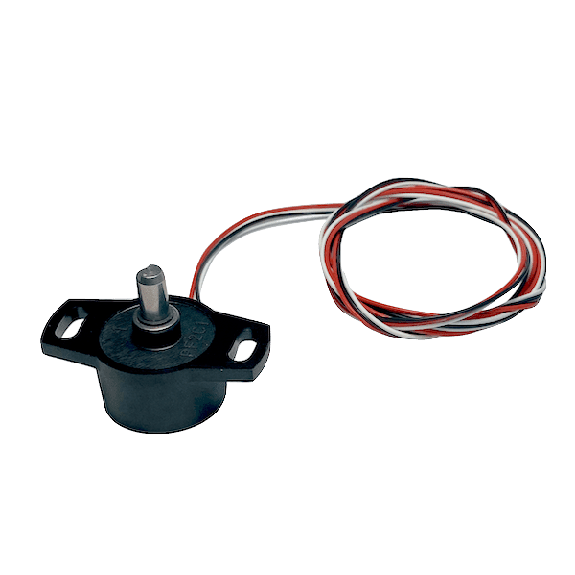

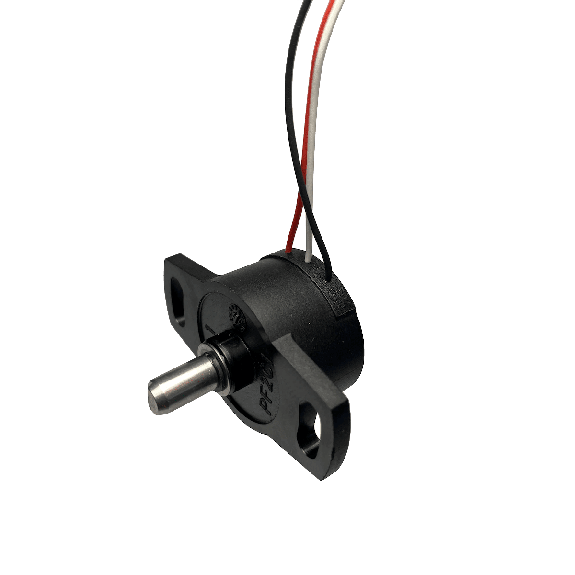

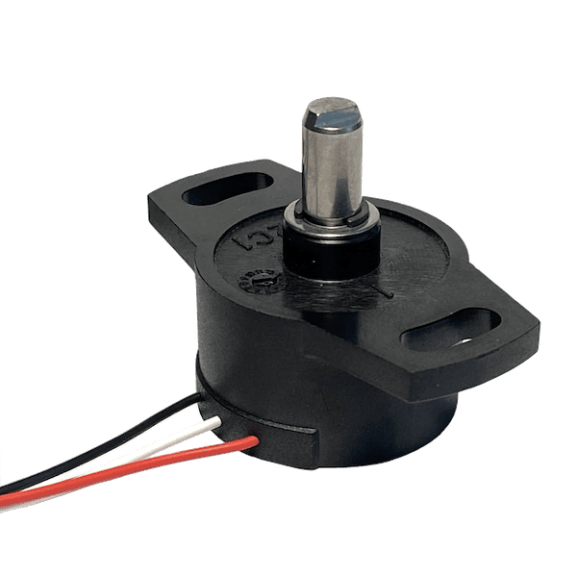

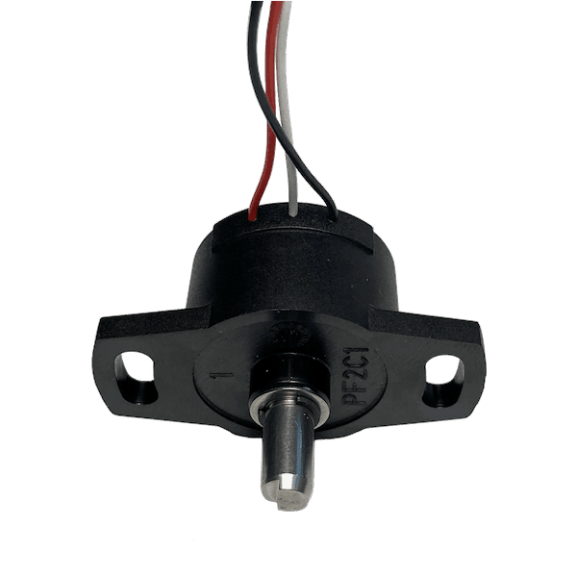

Capteur rotatif étanche axe 6mm avec méplat 100° SP2836-100-002-101

Capteur de déplacement et de position potentiomètrique KTC-75P Le KTC-75P est un capteur utilisé pour mesurer un déplacement ou une position linéaire de 0 à 75mm . Ce potentiomètre linéaire permet de donner en retour une information de position sur une course donnée . Le signal de sortie est une tension proportionnelle à la position des balais sur la piste résistive et dépend aussi de la tension d'entrée (60Vdc max.). La course de ce capteur est de 75 mm . Il a une excellente répétabilité (+/-0.01mm) et linéarité (+/-0,05%). Il est donc parfaitement adapté pour les applications industrielles pour lesquelles un retour de position précis est nécessaire. La tige de déplacement est en acier inoxydable et le corps en aluminium ce qui rend ce capteur de position parfaitement adapté aux environnements difficiles. Il est livré avec 2 brides de fixation et a une section carrée de 33 mm . Le connecteur est du type DIN43650. Fiche_technique_KTC_2103_A Fiche technique KTC-75P   D'autres options sont disponibles sur cette série de capteurs, que ce soit la longueur de course (de 50 mm à 1250 mm) ou la fixation(rotule en bout de tige ou filetage M6) Contactez nous pour ces versions. Contactez-nous pour tout besoin spécifique avant de passer commande [maxbutton id="3"]   Ces pages peuvent vous intéresser : https://pitch-technologies.fr/produits/capteur-de-position-lineaire/#potentiom https://pitch-technologies.fr/portfolio/comment-fonctionne-un-capteur-de-position-lineaire/

•Course : 50mm •Vitesse maxi : 5m/sec •Tige en inox •Corps rond en aluminium, diamètre 12,9mm •Flasque de fixation •Câble de 1m, •Alimentation max. :60V •Excellente durée de vie, linéarité et répétabilité. Le PZ12-F-50P est un capteur utilisé pour mesurer un déplacement ou une position linéaire de 0 à 50mm. Ce potentiomètre linéaire permet de donner en retour une information de position sur une course donnée. Le signal de sortie est une tension proportionnelle à la position des balais sur la piste résistive et dépend aussi de la tension d’entrée. Ce potentiomètre miniature est conçu pour la mesure absolue directe. Sa conception avec un corps de diamètre réduit (Section Ø 12,9mm) convient au montage dans des automatismes, des machines spéciales ou des voitures avec un encombrement limité. Une technique améliorée de contact sur la piste résistive (technique du Double Trimming) garantit une excellente fiabilité, linéarité et répétabilité. Les multi-balais stabilisent la tension de sortie. Ce PZ12-F-50P est idéal pour les conditions de travail les plus difficiles. •Course de 50 mm (PZ12-F-50P). Course mécanique 55 mm •Vitesse maxi : 5m par seconde •Répétabilité : +/-0.01mm •Résolution infinie (en fonction de votre système d’acquisition) •Résistance : 2KΩ +/-20% •Tige de déplacement en acier inoxydable •Corps en aluminium, section 12,9mm •Fixation par flasque (PZ12-F-50P) •Sortie câble axiale de 1m, 3 fils •Température de fonctionnement : -30°C /+50°C •Protection IP65 (PZ12-F-50P) •Résistance : < 10mA •Force opérationnelle : < 5N Consommation : 3 à 10W Tension d’entrée : 60V maxi

Capteur position rotatif pour manette de gaz . Axe femelle pour arbre en D . VTP11 \n\nLe capteur de position du papillon VTP-11 combine la technologie résistive et un montage femelle pour D Shaft de 8 mm dans un boîtier résistant IP66.\n\nCe capteur position de la pédale des gazVTP11 garantit un fonctionnement fiable et durable dans les applications de sport automobile nécessitant de hautes performances, en particulier pour la détection de la position du papillon.\n\nLa piste résiste en plastique, couplée aux balais multi-contacts ont été conçus pour maintenir un contact de détection constant, même en cas de chocs et de vibrations dans les environnement les plus difficiles.\n\nAvec une plage de mesure de 97° et une valeur de résistance de la plage des gaz de 5 kΩ avec une entrée de 5 à 24 VDC, le capteur de position rotatif VTP11 convient à beaucoup d'applications de détection de position de véhicule et de sport automobile spécialisées comme l'accélérateur, l'angle de direction, la suspension ou encore la boîte de vitesses séquentielle.\n\n \n Technologie : piste résistive en plastique, avec balais multi-contacts, assurant un excellent maintient pendant les chocs et vibrations. \n Protection IP66 : capteur étanche \n Température de fonctionnement : de -25°c à + 125°c \n Matériau  : plastique PBT renforcé en fibre de verre \n Câblage de 20,8cm, 3 fils silicone / cuivre, sans connecteur, \n Courant / tension : 5 à 24V VTP11 Capteur de position rotatif femelle \n Durée de vie : 5 millions de cycles \n Plage de mesure électrique : 97° +/- 3° \n Plage mécanique : 112° \n Poids 21g \n \n\n Photos non contractuelles \n\n Fiche technique VTP11 \n\n VTP11_capteur_de_position_papillon_1607_F \n\n \n\n \n\nContactez-nous pour tout besoin spécifique avant de passer commande  (nous pouvons approvisionner des versions avec connecteur, longueur de fil différente, etc...)\n\n[maxbutton id="3"]\n\nhttps://pitch-technologies.fr/produits/capteur-de-position-rotatif/

Le potentiomètre SP2846-308-000-101 convertit la position angulaire en une tension analogique proportionnelle. Il utilise la technologie résistive. Le boîtier est en matière plastique très robuste résistant à la température. Les connexions électriques se font via des fils indépendants (3 fils rouge blanc et noirs), qui sont scellés dans le boîtier, permettant une étanchéité parfaite (IP67) aux poussières et à l’humidité. Les balais sont en métal et amortis en élastomère pour un contact fiable dans les conditions les plus difficiles. Le capteur SP2800 est monté via des “oreilles” contenants des trous oblong, qui permettent un montage et un réglage mécanique faciles.L’accouplement se fait au moyen d’un arbre «push-on» sans jeu qui permet une installation facile et rapide. •Angle électrique : 308 degrés, +/- 2° •Répétabilité <0,06° •Tension : 42VDC max •Résistance nominale : 5kΩ (+/- 20%) •Durée de vie : 50 millions de cycles •Vitesse de rotation : 120 tours /min •Température : -40° à +150°c •Longueur des fils 22AWG : 1m •Diamètre du corps du capteur : 28mm •Diamètre primitif de fixation : 38mm •Diamètre hors tout : 48mm

Capteur de position et de déplacement potentiomètrique ktc-300-P Le KTC-300P est un capteur potentiomètrique utilisé pour mesurer un déplacement ou une position linéaire . On utilise ce transducteur dans beaucoup d'applications d'automatismes ou de process industriels . Ce capteur linéaire permet de donner un retour d'information de position sur une course donnée . Le signal de sortie est une tension proportionnelle à la position des balais sur la piste résistive et dépend aussi de la tension d'entrée (60Vdc max.). La course électrique de ce capteur de position linéaire est de 304 mm, sa course mécanique est de 360 mm Il a une excellente répétabilité (+/-0.01mm) et linéarité (+/-0,05%), il est donc parfaitement adapté pour les applications industrielles pour lesquelles un retour de position est nécessaire. La tige de déplacement est en acier inoxydable et le corps en aluminium ce qui rend ce capteur de position parfaitement adapté aux environnements difficiles. Il est livré avec 2 brides de fixation et a une section carrée de 33 mm . Le connecteur est du type DIN43650 pour ce capteur de position et de déplacement linéaire potentiomètrique. Le capteur de position linéaire KTC-300P est fiable, résistant, facile à installer et permet un interfaçage rapide avec votre système d'acquisition. Fiche_technique_KTC_2103_A Fiche technique KTC_300P   D'autres options sont disponibles sur cette série de capteurs, que ce soit la longueur de course (de 50 mm à 1250 mm) ou la fixation avec un filetage M6 . Contactez nous pour ces versions. Contactez-nous pour tout besoin spécifique avant de passer commande [maxbutton id="3"]   Ces pages peuvent vous intéresser : https://pitch-technologies.fr/produits/capteur-de-position-lineaire/#potentiom   https://pitch-technologies.fr/portfolio/comment-fonctionne-un-capteur-de-position-lineaire/

•Course : 75 mm •Vitesse maxi : 5m/sec •Tige en inox •Corps rond en aluminium, diamètre 12,9mm seulement ! •Rotules ••Câble de 1m, •Étanchéité IP65 •60V •Excellente durée de vie, linéarité et répétabilité. CAPTEUR LINÉAIRE MINIATURE PZ12-A-75P Le PZ12-A-75P est un capteur utilisé pour mesurer un déplacement ou une position linéaire de 0 à 75mm. Ce potentiomètre linéaire permet de donner en retour une information de position sur une course donnée. Le signal de sortie est une tension proportionnelle à la position des balais sur la piste résistive et dépend aussi de la tension d’entrée. Ce mini transducteur de position est conçu pour la mesure absolue directe Sa conception avec un corps miniature ( Section Ø 12,9) convient au montage dans des instruments ou des machines avec un encombrement limité. Une technique améliorée de connexion à la piste résistive (technique du Double Trimming) garantit une excellente fiabilité, linéarité et répétabilité. Les multi-balais stabilisent les signaux de sortie. Ce PZ12-A-75Pest idéal dans les conditions de travail les plus difficiles. Une des application est la mesure du débattement des suspensions sur les motos. •Course de 75 mm (PZ12-A-75P). course mécanique 80mm •Vitesse maxi : 5m par seconde •Répétabilité : +/-0.01mm •Résolution infinie (en fonction de votre système d’acquisition) •Résistance : 3KΩ +/-20% •Tige de déplacement en acier inoxydable •Corps en aluminium, section 12,9mm •Fixation par rotules (PZ12-A-75P) •Sortie câble radiale de 1m, 3 fils •Température de fonctionnement : -30°c /100°c •Protection IP65 (PZ12-A-75P) •Résistance : < 10mA •Force opérationnelle : < 5N •Consommation : 3 à 10W •Tension d’entrée : 60V maxi
