Capteur de position linéaire course 0100mm, IP40, DIN 45322 5 pôles

Capteur de position linéaire avec corps cylindrique 3/4"• Course: 75 mm• Fixation mécanique: Flasque• Linéarité indépendante: Jusqu’à ± 0,05%• Résolution: Infinie• Température de travail: -30...+100°C• Connexion électrique: Câble blindé à 3 conducteurs L= 1 m• Degré de protection: IP60• Certificat en annexe: Aucun• Couleur des têtes en plastique: Vert

•Vitesse de fonctionnement max. : 120 tours/min •Accouplement : axe type ”push-on” – Lamelles à ressort •Pour detection d’angle de 0 à 100° •Plage de température : -40 to +150°C •Durée de vie : 50 millions de cycles •Longueur du câble 1000 mm •Câble : Raychem 55 – 22 AWG •Répétabilité : < 0.06° •Tension max. : 42 VDC •Connection 3 fils (rouge noir blanc) Le potentiomètre rotatif SP2846-100-054-101 convertit la position angulaire en une tension analogique proportionnelle. Ce capteur d’angle utilise une piste résistive pour donner l’information en Volts de la position de l’axe. Cette information doit être ensuite convertie par un système d’acquisition (non fourni) pour donner une position angulaire en degré. L’alimentation du capteur est de 42Vdc max. La rotation du capteur n’est pas limitée mécaniquement car il n’y a pas de butée. Le diamètre du corps de ce capteur est 28 mm et il est en thermoplastique résistant. Ce capteur est utilisé dans les environnements industriels pour avoir avoir un retour de position et pour le sport automobile (boite de vitesse séquentielle, boitier papillon, …). D’autres configurations sont possibles (plage de mesure, corps du capteur en aluminium, …) Le boîtier est en matière plastique très robuste et résistant à la température. Les connexions électriques se font via des fils indépendants (3 fils rouge blanc et noirs), qui sont scellés dans le boîtier. Cela permet une étanchéité parfaite (IP67) aux poussières et à l’humidité. Enfin, les balais sont en métal et amortis par un élastomère pour un contact fiable dans les conditions les plus difficiles. Le capteur SP2800 est monté via des trous oblongs, ce qui permet un montage et un réglage mécanique facile. Et l’accouplement se fait au moyen d’un axe de type ”push on” (lamelle ressort). NOVOTECHNIK •Angle (plage de mesure) : 100 degrés, +/- 2° •Répétabilité <0,06° sp2846-100-054-101 •Linéarité : 0,3% •Tension : 42VDC max •Résistance nominale : 5kΩ (+/- 20%) •Durée de vie : 50 millions de cycles •Vitesse de rotation : 120 tours /min •Température : -40° à +150°c •Longueur des fils 22AWG : 1m •Diamètre du corps du capteur : 28mm •Diamètre primitif de fixation : 38mm •Dimensions hors tout : 48mm

Système de mesure de position magnétostrictifs pour environnements extrêmes• Forme: Série à tige• Capteur de position, nombre max.: 1• Interface: Analogique, courant 4-20mA, croissant• Longueur de mesure: 100 mm• Fidélité de répétition: ± 10 µm• Écart de linéarité: ± 50 µm• Fréquence de mesure max.: 4000 Hz• Raccordement: Connecteur mâle M12 8 pôles, radial• Tension d'emploi Ub: 10...30 VDC• Version mécanique: Tige compacte, bride enfichable 18h6, pour joint torique• Diamètre de tige: 10,2 mm• Matériau du boîtier: Acier inoxydable (1.4305) • Température ambiante: -40...85 °C

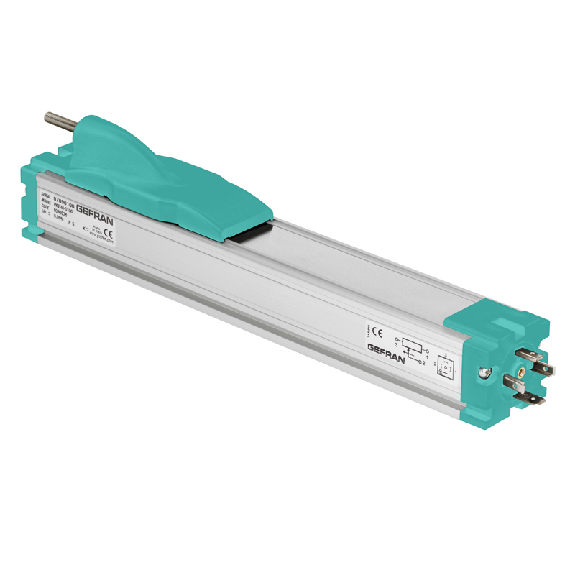

Transducteur rectiligne de position (IP67)• Fixation: Brides à entraxe variable ou par vis M5 ISO4017-DIN933• Connexions électriques: Connecteur mâle M12 4 pôles• Course électrique utile: 175 mm• Linéarité indépendante: Jusqu’à ± 0,05%• Résolution: Infinie• Degré de protection: IP67• Température de travail: -30...+100°C• Certificat en annexe: Aucun• Couleur des têtes en plastique: Vert

Capteur magnétique pour vérins• Type de vérins: Vérins à rainure en T • Version électrique: 2 fils AC/DC• Surcourse typ.: 10 mm• Sortie de commutation: Reed• Type de commutation: Contact à fermeture (NO)• Interface de communication: -• Raccordement: Câble avec connecteur mâle M8, 3 pôles, 0,3 m• Tension d'alimentation: 5-30Vac/dc• Longueur du boîtier: 29,5 mm• Indice de protection: IP65, IP67 (EN 60529)• Température de fonctionnement: –30 °C .. . +70 °C• Série: RZT7

Capteur pour vérins à rainure en C• Version électrique: 3 fils DC• Rainure de fabricant préférée: SMC, Bimba, Schunk• Sortie de commutation: PNP• Type de commutation: Contact à fermeture (NO)• Fréquence de commutation: 1.000 Hz• Interface de communication: -• Raccordement: Câble avec connecteur mâle M8, 3 pôles, 0,5 m, PUR• Tension d'alimentation: 10-30Vdc• Longueur du boîtier: 19,5 mm• Matériau du boîtier: Plastique• Indice de protection: IP67• Température de fonctionnement: –25 °C .. . +75 °C• Série: MZC2
