Capteur de position pour toutes les cibles courantes

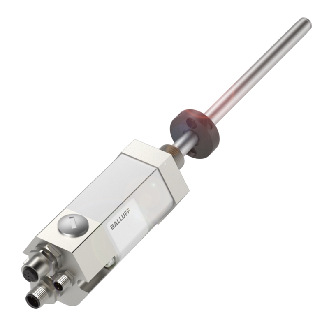

Système de mesure de position magnétostrictif pour l'hydraulique industrielle Forme: Série à Tige Version mécanique: Fixation filetage M18 Interface: Profibus Détails d'interface: 1 x position et vitesse Exécution mécanique: Montage avec joint torique, de tube de protection 10,2 mm Longueur de mesure: 1700 mm Écart de linéarité: ±30 µm Tension d'emploi Ub: 20...28 VDC Raccordement: Connecteur mâle et femelle, axial, M12, 5 pôles Matériau du boîtier: Aluminium, anodisé Classe de protection: IP67 avec connecteur Température ambiante: -40...85 °C Homologation / conformité: CE, UKCA, cULus, WEEE Série: BTL5 -A/B- Series - Profibus

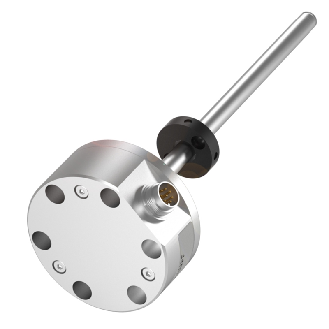

Système de mesure de position magnétostrictif robuste Forme: Série à tige Interface: Analogique, 420 mA Longueur de mesure: 250 mm Écart de linéarité: ± 50 µm Alimentation en tension: 10...30 VDC Détails d'interface: Sortie décroissante Exécution mécanique: Diamètre de tube de protection 10,2 mm Câble de raccordement: 10,00 m, PUR, radial Matériau du boîtier: Acier inoxydable (1.4305) Classe de protection: IP68 Température ambiante: -40...85 °C Homologation / conformité: CE, UKCA, cULus, WEEE Série: BTL7 -H Attention : Matériel sur fabrication spéciale, ni repris, ni échangé.

Capteur linéaire à fil avec technologie potentiomètrique Typologie de capteur: Capteur à fil Connexions électriques: Connecteur M12x1 4 broches 43-01088 Typologie de circuit: Simple Plage de mesure: 1800 mm Tension d'alimentation: 10..36 Vdc (pour les sorties A1-A2-A3-C1) Type de sortie: 4...20mA (alimentée à +10...+36Vdc) Linéarité: ± 0.25% FS (modèle 1800mm à 4300mm) Répétabilité: ± 0,1% PE Certificat: Aucun certificat en annexe Accessoires: Aucun Matériau:- Transducteur: PBT- Câble: Acier inoxydable AISI316 recouvert de nylon Ø 0,85mm Degré de protection: IP67 Température de fonctionnement: -40°C...+85°C Série: GSF

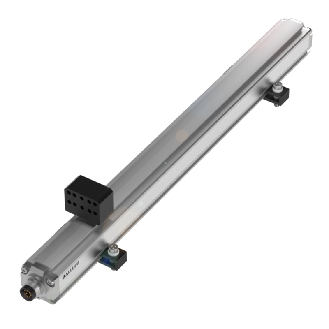

Système de mesure de position magnétostrictif Forme: Série Profil Montage: Brides de fixation Capteur de position, nombre max.: Interface: Analogique, tension 0-20 mA / 20-0 mA Longueur de mesure: 1300 mm Fidélité de répétition: ± 5 µm Écart de linéarité: ± 0.01% FS Fréquence de mesure max.: Raccordement: Connecteur mâle axial, M16, 8 pôles Tension d'emploi Ub: 10-30Vdc Version mécanique: Profil quadratique - 37 x 35 mm Matériau du boîtier: Aluminium Classe de protection: IP67 Température ambiante: -40...85 °C Homologation / conformité: CE, UKCA, cULus, EAC, WEEE Série: BTL7-P

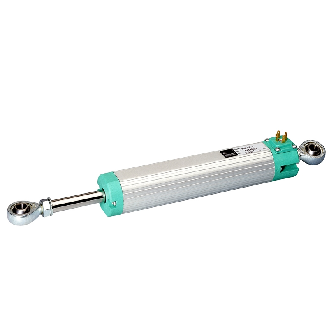

Capteur de position linéaire autoporteur à corps cylindrique Course électrique utile: 225 mm Fixation: 2 Etriers mobiles avec entraxe longitudinal variable Mouvement angulaire: Jusquà ± 30° maximum Linearité indépendante: Jusquà ± 0,05% Répétabilité: 0,01 mm Résolution: Infinie Connexion électiques: Câble 3 m, PVC, 3x0,25 Couleur des têtes en plastique: Vert Matériau du boîtier: Aluminium anodisé Nylon 66 G 25 Degré de protection: IP65 Température de travail: -30...+100°C

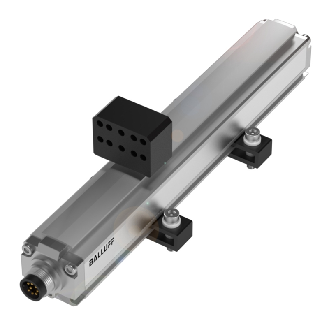

Système de mesure de position magnétostrictif Forme: Série Profil Montage: Brides de fixation Capteur de position, nombre max.: 2 Interface: Analogique, tension 0-10Vdc / 10-0Vdc Longueur de mesure: 1000 mm Fidélité de répétition: ± 10 µm Écart de linéarité: ± 0.01% FS Fréquence de mesure max.: 500 Hz Raccordement: Connecteur mâle M16x0,75 8 pôles Tension d'emploi Ub: 10-30Vdc Version mécanique: Profil quadratique - 37 x 35 mm Matériau du boîtier: Aluminium Classe de protection: IP67 Température ambiante: -40...85 °C Homologation / conformité: CE, cULus, UKCA, WEEE Série: BTL7-P

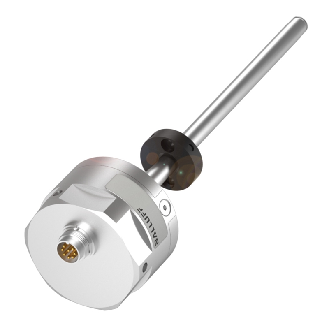

Système de mesure de position magnétostrictifs pour environnements extrêmes Forme: Série à tige Interface: Analogique, courant 4-20mA, croissant Longueur de mesure: 750 mm Fidélité de répétition: ± 10 µm Écart de linéarité: ± 50 µm Raccordement: Câble radial 5 m, PUR Tension d'emploi Ub: 10...30 VDC Version mécanique: Tige compacte, bride enfichable 18h6, pour joint torique Diamètre de tige: 10,2 mm Matériau du boîtier: Acier inoxydable (1.4305) Classe de protection: IP68 Température ambiante: -40...85 °C Homologation / conformité: CE, UKCA, cULus, WEEE Série: BTL7 -K

Système de mesure de position magnétostrictif Forme: Série Profil Montage: Brides de fixation Interface: Impulsion numérique Longueur de mesure: 750 mm Fidélité de répétition: ± 5 µm Écart de linéarité: ± 50 µm Raccordement: Connecteur mâle M16, 8 pôles Tension d'emploi Ub: 10-30Vdc Version mécanique: Profil quadratique - 37 x 35 mm Matériau du boîtier: Aluminium, anodisé Classe de protection: IP67 Température ambiante: -40...85 °C Homologation / conformité: CE, UKCA, cULus, WEEE Série: BTL7 -P

Transducteur rectiligne de position (IP67) Fixation: Brides à entraxe variable ou par vis M5 ISO4017-DIN933 Connexions électriques: Connecteur mâle M12 4 pôles Course électrique utile: 500 mm Linéarité indépendante: Jusquà ± 0,05% Résolution: Infinie Degré de protection: IP67 Température de travail: -30...+100°C Certificat en annexe: Aucun Couleur des têtes en plastique: Vert

Transducteur de position linéaire sans contact à fil à effet hall Technologie du capteur: Capteur à fil Raccordement: Connecteur M12 8P Option du connecteur: ou 1 connecteur mâle M12 8P (version redondante) Typologie de circuit: Redondant Plage de mesure: 4800 mm Tension d'alimentation: +10..36 Vdc Type de sortie: 4...20mA (alimentée à +10..36Vdc) Certificat: Aucun certificat en annexe Linéarité (vérifiée en usine à 25 °C): < ± 0.5% FS Répétabilité à long terme: < ±2% FS (da 4.300mm, 4.800 mmm, 5.300 mm, 6.300 mm, 7.300 mm, 8.000 mm, 8.300 mm) Résolution: 12 bits (sortie analogique) Degré de protection: IP67 Température de fonctionnement: -40°C...+65°C Série: GSH

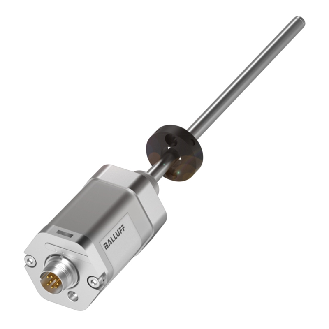

Système de mesure de position magnétostrictif pour l'hydraulique industrielle Forme: Série à tige Fixation: Fixation filetage M18x1,5, pour joint torique Capteur de position, nombre max.: 1 Plage de mesure: 850 mm Écart de linéarité max.: ± 0.01% FS Fidélité de répétition: ± 5 µm Raccordement: Câble 2 m, PUR Sortie analogique: 4 . . . 20 mA, sortie, décroissante Tension d'alimentation: 10-30Vdc Matériau du boîtier: Aluminium, anodisé Classe de protection: IP68 Température ambiante: -40...85 °C Homologation / conformité: CE, UKCA, cULus, WEEE Série: BTL7 -A/B

Système de mesure de position magnétostrictif - modèle profilé Interface: Analogique, courant 204 mA / 420 mA Longueur de mesure: 900 mm Ecart de linéarité max.: ± 0.01% FS Fidélité de répétition: ± 5 µm Fréquence de mesure max.: 1000 Hz Capteur de position, nombre max.: 2 Raccordement: Connecteur mâle M16x0,75, 8 pôles Tension d'emploi Ub: 10-30Vdc Version mécanique: Profil quadratique - 37 x 35 mm Matériau du boîtier: Aluminium Montage: Brides de fixation Classe de protection: IP67 Température ambiante: -40...85 °C Homologation / conformité: CE, UKCA, cULus, WEEE Série: BTL7-P

Capteur linéaire à fil avec technologie potentiomètrique Typologie de capteur: Capteur à fil Connexions électriques: Connecteur M12x1 4 broches 43-01088 Typologie de circuit: Redondant Plage de mesure: 3300 mm Tension d'alimentation: 10..36 Vdc (pour les sorties A1-A2-A3-C1) Type de sortie: 4...20mA (alimentée à +10...+36Vdc) Linéarité: ± 0.25% FS (modèle 1800mm à 4300mm) Répétabilité: ± 0,1% PE Certificat: Aucun certificat en annexe Accessoires: Aucun Matériau: - Transducteur: PBT- Câble: Acier inoxydable AISI316 recouvert de nylon Ø 0,85mm Degré de protection: IP67 Température de fonctionnement: -40°C...+85°C Série: GSF
