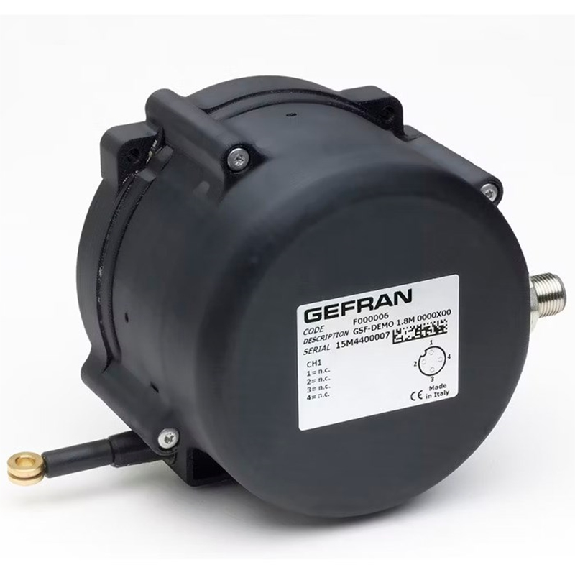

Capteur de position linéaire à câble Redondant 3300mm, 4-20mA - GSFSMR3300HA3 0000X00

Capteur de position linéaire ELPM-100 . Motorsport ou industries sévères . ELPM100 \n \n Robuste et compact \n Boîtier en aluminium étanchéité IP67 \n Balais amortis en élastomère pour une résistance aux chocs et aux vibrations \n Fixations par rotules à alignement automatique \n Longueur de course : 100mm \n Longueur hors tout du capteur (en position rentrée, entraxe rotules) :178mm \n Longueur du capteur (en position max, entraxe rotules) : 278mm \n Longueur du corps : 153mm \n Diamètre du corps : 9,5mm \n Vitesse : 10m/sec max \n Résistance (+/- 20%) : 10 KOhm \n Linéarité : +/- 1 % \n Poids : 37g \n Plage de température : de -30°c à + 150°c (et même 175°c sur une courte durée) \n Courant : <0,01 mA \n Tension 24V \n Câblage : 3 fils, 50cm \n \nCe capteur de position linéaire de la série ELPM, éprouvé dans le sport automobile, a une grande durée de vie et des performances extrêmement fiables pour les applications de mesure de position dans des environnements difficiles tels que la mesure de la hauteur de caisse, de la suspension ou de l'angle de braquage. \n \nCe capteur ELPM-100 compact de 9,5 mm de diamètre est développé grâce à une technologie qui permet de maintenir un contact permanent et uniforme avec le support et cela avec un très faible bruit électrique, même dans les conditions physiques et environnementales difficiles. \n \n Fiche technique  ELPM-100 \n \n Fiche technique ELPM-100 \n \n \n \n  \n \n \n \nD'autres options sont disponibles sur ce capteur , que ce soit la longueur de course (de 25mm à 175mm par incréments de 25mm) mais aussi sur la protection (le capteur ELPM-S est plus résistant) ou encore sur le système de fixation (tiges filetées, à clipper, avec ressort de rappel ELPM-SO, ELPM-POP, ELPM-RCE) Contactez nous pour ces versions. \n \nContactez-nous pour tout besoin spécifique avant de passer commande \n \n[maxbutton id="3"] \n \n  \n \n \n \nCes pages peuvent vous intéresser : \n \nhttps://pitch-technologies.fr/2018/10/15/capteur-de-deplacement-lineaire-elpm/ \n \nhttps://pitch-technologies.fr/produits/capteur-de-position-lineaire/#potentiom

Système de mesure de position magnétostrictif Forme: Série Profil Montage: Brides de fixation Interface: Impulsion numérique Longueur de mesure: 500 mm Fidélité de répétition: ± 5 µm Écart de linéarité: ± 50 µm Raccordement: Connecteur mâle M16, 8 pôles Tension d'emploi Ub: 10-30Vdc Version mécanique: Profil quadratique - 37 x 35 mm Matériau du boîtier: Aluminium, anodisé Classe de protection: IP67 Température ambiante: -40...85 °C Homologation / conformité: CE, UKCA, cULus, WEEE Série: BTL7 -P

Capteur de position linéaire robuste ELPM-150 . Idéal pour le sport automobile, mais aussi dans les industries exigeantes. Extrêmement robuste et compact Boîtier en aluminium étanchéité IP67 Balais amortis en élastomère pour une résistance aux chocs et aux vibrations Fixations par rotules à alignement automatique Longueur de course : 150mm Longueur hors tout du capteur (en position rentrée, entraxe rotules) : 228mm Longueur du capteur (en position max, entraxe rotules) : 378mm Longueur du corps : 203mm Diamètre du corps : 9,5mm Vitesse : 10m/sec max Résistance (+/- 20%) : 10 KOhm Linéarité : +/- 0,5% Poids : 48g Plage de température : de -30°c à + 150°c (175°c sur une courte durée) Courant : <0,01 mA Tension 24V Câblage : 3 fils, 50cm Ce capteur de position linéaire de la série ELPM, éprouvé dans le sport automobile, a une grande durée de vie et des performances extrêmement fiables pour les applications de mesure de position dans des environnements difficiles tels que la mesure de la hauteur de caisse, de la suspension ou de l'angle de braquage. Ce capteur ELPM-150 compact de 9,5 mm de diamètre est développé grâce à une technologie qui permet de maintenir un contact permanent et uniforme avec le support et cela avec un très faible bruit électrique, même dans les conditions physiques et environnementales difficiles. Fiche technique  ELPM-150 Fiche technique ELPM-150   D'autres options sont disponibles sur ce capteur, que ce soit la longueur de course (de 25mm à 175mm par incréments de 25mm) mais aussi sur la protection (le capteur ELPM-S est plus résistant) ou encore sur le système de fixation (tiges filetées, à clipper, avec ressort de rappel ELPM-SO, ELPM-POP, ELPM-RCE) . Contactez nous pour ces versions. Contactez-nous pour tout besoin spécifique avant de passer commande [maxbutton id="3"]   Ces pages peuvent vous intéresser : https://pitch-technologies.fr/2018/10/15/capteur-de-deplacement-lineaire-elpm/ https://pitch-technologies.fr/produits/capteur-de-position-lineaire/#potentiom

Système de mesure de position magnétostrictif Forme: Série Profil Montage: Brides de fixation Capteur de position, nombre max.: 2 Interface: Analogique, tension 0-10Vdc / 10-0Vdc Longueur de mesure: 50 mm Fidélité de répétition: ± 10 µm Écart de linéarité: ± 50 µm Fréquence de mesure max.: 4000 Hz Raccordement: Connecteur mâle M16x0,75 8 pôles Tension d'emploi Ub: 10-30Vdc Version mécanique: Profil quadratique - 37 x 35 mm Matériau du boîtier: Aluminium Classe de protection: IP67 Température ambiante: -40...85 °C Homologation / conformité: CE, cULus, UKCA, WEEE Série: BTL7-P

Le potentiomètre linéaire VLP50 fournit une tension de sortie variable, proportionnelle à la position de la tige de déplacement . Ce capteur est conçu principalement pour des applications industrielles. Connu aussi sous le nom de Voltage Divider, cette technologie est fiable et éprouvée depuis de nombreuses années . Un contacteur à balais, lié mécaniquement avec la tige en mouvement, se déplace sur une piste résistive . La tension de sortie est donc liée à la position du balai et est directement proportionnelle à la tension d'entrée. Les rotules sphériques assurent un excellent positionnement en absorbant les jeux mécaniques éventuels lors du montage. Cette série est plus robuste que la série des PZ. Protection IP65 Tension : 42 Vdc max. Plage de tension de sortie du potentiomètre : proportionnelle à la tension d'entrée •Répétabilité : +/- 0,01mm •Résistance : piste résistive conductrice en plastique •Nombre d'activations : 25 x 106 cycles •Résistance +/- 20% : 5kΩ •Vitesse max .: 10 m/sec. •Tenue aux chocs : 50g / 10ms •Câble : 600 mm (blindé) •Course électrique : 52 mm •Course totale : 50 mm •Dimension du corps : 157,50 mm •Dimension rétracté : 198 mm •Dimension en extension (maxi) : 242 mm

Transducteur de position linéaire sans contact à fil à effet hall Technologie du capteur: Capteur à fil Raccordement: Connecteur M12 8P Option du connecteur: ou 1 connecteur mâle M12 8P (version redondante) Typologie de circuit: Redondant Plage de mesure: 4800 mm Tension d'alimentation: +10..36 Vdc Type de sortie: 4...20mA (alimentée à +10..36Vdc) Certificat: Aucun certificat en annexe Linéarité (vérifiée en usine à 25 °C): < ± 0.5% FS Répétabilité à long terme: < ±2% FS (da 4.300mm, 4.800 mmm, 5.300 mm, 6.300 mm, 7.300 mm, 8.000 mm, 8.300 mm) Résolution: 12 bits (sortie analogique) Degré de protection: IP67 Température de fonctionnement: -40°C...+65°C Série: GSH
