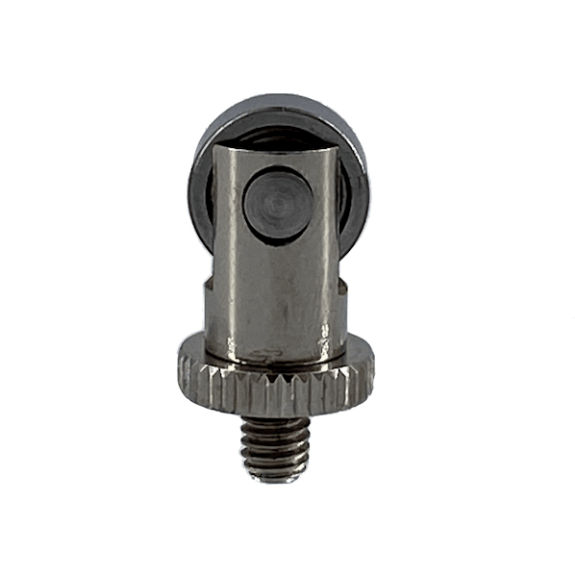

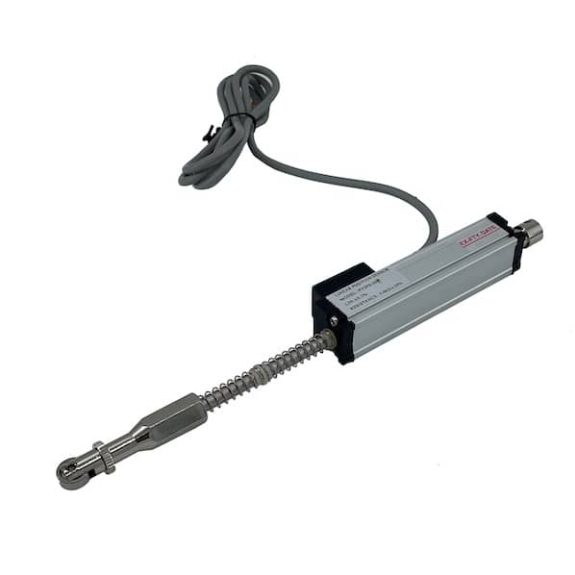

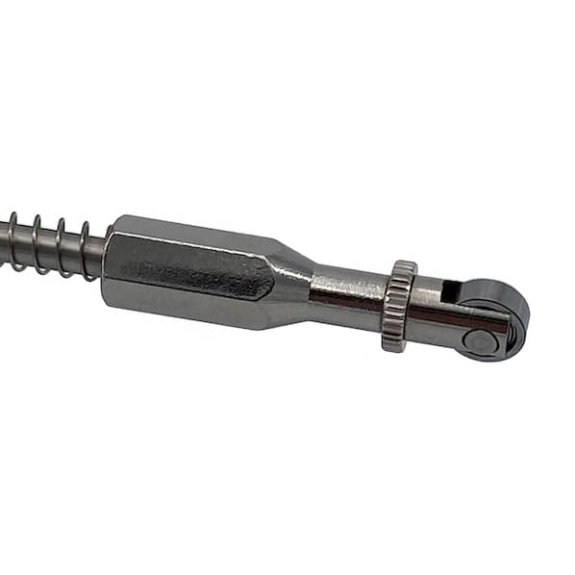

Capteur à palpeur avec roulette et ressort de rappel course 50mm PY3-FS-50P

Capteur de position linéaire avec corps cylindrique 3/4"• Course: 75 mm• Fixation mécanique: Flasque• Linéarité indépendante: Jusqu’à ± 0,05%• Résolution: Infinie• Température de travail: -30...+100°C• Connexion électrique: Câble blindé à 3 conducteurs L= 1 m• Degré de protection: IP60• Certificat en annexe: Aucun• Couleur des têtes en plastique: Vert

Capteur de déplacement et de position potentiomètrique KTC-75P Le KTC-75P est un capteur utilisé pour mesurer un déplacement ou une position linéaire de 0 à 75mm . Ce potentiomètre linéaire permet de donner en retour une information de position sur une course donnée . Le signal de sortie est une tension proportionnelle à la position des balais sur la piste résistive et dépend aussi de la tension d'entrée (60Vdc max.). La course de ce capteur est de 75 mm . Il a une excellente répétabilité (+/-0.01mm) et linéarité (+/-0,05%). Il est donc parfaitement adapté pour les applications industrielles pour lesquelles un retour de position précis est nécessaire. La tige de déplacement est en acier inoxydable et le corps en aluminium ce qui rend ce capteur de position parfaitement adapté aux environnements difficiles. Il est livré avec 2 brides de fixation et a une section carrée de 33 mm . Le connecteur est du type DIN43650. Fiche_technique_KTC_2103_A Fiche technique KTC-75P   D'autres options sont disponibles sur cette série de capteurs, que ce soit la longueur de course (de 50 mm à 1250 mm) ou la fixation(rotule en bout de tige ou filetage M6) Contactez nous pour ces versions. Contactez-nous pour tout besoin spécifique avant de passer commande [maxbutton id="3"]   Ces pages peuvent vous intéresser : https://pitch-technologies.fr/produits/capteur-de-position-lineaire/#potentiom https://pitch-technologies.fr/portfolio/comment-fonctionne-un-capteur-de-position-lineaire/

•Vitesse de fonctionnement max. : 120 tours/min •Accouplement : axe type ”push-on” – Lamelles à ressort •Pour detection d’angle de 0 à 100° •Plage de température : -40 to +150°C •Durée de vie : 50 millions de cycles •Longueur du câble 1000 mm •Câble : Raychem 55 – 22 AWG •Répétabilité : < 0.06° •Tension max. : 42 VDC •Connection 3 fils (rouge noir blanc) Le potentiomètre rotatif SP2846-100-054-101 convertit la position angulaire en une tension analogique proportionnelle. Ce capteur d’angle utilise une piste résistive pour donner l’information en Volts de la position de l’axe. Cette information doit être ensuite convertie par un système d’acquisition (non fourni) pour donner une position angulaire en degré. L’alimentation du capteur est de 42Vdc max. La rotation du capteur n’est pas limitée mécaniquement car il n’y a pas de butée. Le diamètre du corps de ce capteur est 28 mm et il est en thermoplastique résistant. Ce capteur est utilisé dans les environnements industriels pour avoir avoir un retour de position et pour le sport automobile (boite de vitesse séquentielle, boitier papillon, …). D’autres configurations sont possibles (plage de mesure, corps du capteur en aluminium, …) Le boîtier est en matière plastique très robuste et résistant à la température. Les connexions électriques se font via des fils indépendants (3 fils rouge blanc et noirs), qui sont scellés dans le boîtier. Cela permet une étanchéité parfaite (IP67) aux poussières et à l’humidité. Enfin, les balais sont en métal et amortis par un élastomère pour un contact fiable dans les conditions les plus difficiles. Le capteur SP2800 est monté via des trous oblongs, ce qui permet un montage et un réglage mécanique facile. Et l’accouplement se fait au moyen d’un axe de type ”push on” (lamelle ressort). NOVOTECHNIK •Angle (plage de mesure) : 100 degrés, +/- 2° •Répétabilité <0,06° sp2846-100-054-101 •Linéarité : 0,3% •Tension : 42VDC max •Résistance nominale : 5kΩ (+/- 20%) •Durée de vie : 50 millions de cycles •Vitesse de rotation : 120 tours /min •Température : -40° à +150°c •Longueur des fils 22AWG : 1m •Diamètre du corps du capteur : 28mm •Diamètre primitif de fixation : 38mm •Dimensions hors tout : 48mm

Le potentiomètre SP2846-308-000-101 convertit la position angulaire en une tension analogique proportionnelle. Il utilise la technologie résistive. Le boîtier est en matière plastique très robuste résistant à la température. Les connexions électriques se font via des fils indépendants (3 fils rouge blanc et noirs), qui sont scellés dans le boîtier, permettant une étanchéité parfaite (IP67) aux poussières et à l’humidité. Les balais sont en métal et amortis en élastomère pour un contact fiable dans les conditions les plus difficiles. Le capteur SP2800 est monté via des “oreilles” contenants des trous oblong, qui permettent un montage et un réglage mécanique faciles.L’accouplement se fait au moyen d’un arbre «push-on» sans jeu qui permet une installation facile et rapide. •Angle électrique : 308 degrés, +/- 2° •Répétabilité <0,06° •Tension : 42VDC max •Résistance nominale : 5kΩ (+/- 20%) •Durée de vie : 50 millions de cycles •Vitesse de rotation : 120 tours /min •Température : -40° à +150°c •Longueur des fils 22AWG : 1m •Diamètre du corps du capteur : 28mm •Diamètre primitif de fixation : 38mm •Diamètre hors tout : 48mm

•Course : 75 mm •Vitesse maxi : 5m/sec •Tige en inox •Corps rond en aluminium, diamètre 12,9mm seulement ! •Rotules ••Câble de 1m, •Étanchéité IP65 •60V •Excellente durée de vie, linéarité et répétabilité. CAPTEUR LINÉAIRE MINIATURE PZ12-A-75P Le PZ12-A-75P est un capteur utilisé pour mesurer un déplacement ou une position linéaire de 0 à 75mm. Ce potentiomètre linéaire permet de donner en retour une information de position sur une course donnée. Le signal de sortie est une tension proportionnelle à la position des balais sur la piste résistive et dépend aussi de la tension d’entrée. Ce mini transducteur de position est conçu pour la mesure absolue directe Sa conception avec un corps miniature ( Section Ø 12,9) convient au montage dans des instruments ou des machines avec un encombrement limité. Une technique améliorée de connexion à la piste résistive (technique du Double Trimming) garantit une excellente fiabilité, linéarité et répétabilité. Les multi-balais stabilisent les signaux de sortie. Ce PZ12-A-75Pest idéal dans les conditions de travail les plus difficiles. Une des application est la mesure du débattement des suspensions sur les motos. •Course de 75 mm (PZ12-A-75P). course mécanique 80mm •Vitesse maxi : 5m par seconde •Répétabilité : +/-0.01mm •Résolution infinie (en fonction de votre système d’acquisition) •Résistance : 3KΩ +/-20% •Tige de déplacement en acier inoxydable •Corps en aluminium, section 12,9mm •Fixation par rotules (PZ12-A-75P) •Sortie câble radiale de 1m, 3 fils •Température de fonctionnement : -30°c /100°c •Protection IP65 (PZ12-A-75P) •Résistance : < 10mA •Force opérationnelle : < 5N •Consommation : 3 à 10W •Tension d’entrée : 60V maxi

Capteur pour vérins à rainure en C• Version électrique: 3 fils DC• Rainure de fabricant préférée: SMC, Bimba, Schunk• Sortie de commutation: PNP• Type de commutation: Contact à fermeture (NO)• Fréquence de commutation: 1.000 Hz• Interface de communication: -• Raccordement: Câble avec connecteur mâle M8, 3 pôles, 0,5 m, PUR• Tension d'alimentation: 10-30Vdc• Longueur du boîtier: 19,5 mm• Matériau du boîtier: Plastique• Indice de protection: IP67• Température de fonctionnement: –25 °C .. . +75 °C• Série: MZC2
