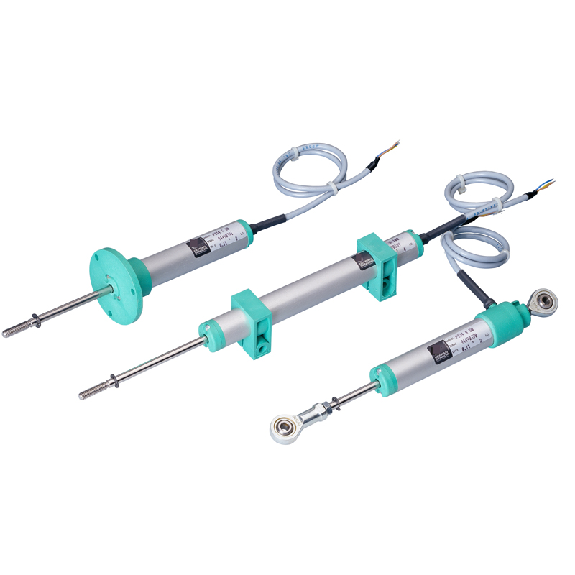

Capteur de position linéaire course 0075mm, rotules, câble 1m

Capteur de déplacement et de position potentiomètrique KTC-75P Le KTC-75P est un capteur utilisé pour mesurer un déplacement ou une position linéaire de 0 à 75mm . Ce potentiomètre linéaire permet de donner en retour une information de position sur une course donnée . Le signal de sortie est une tension proportionnelle à la position des balais sur la piste résistive et dépend aussi de la tension d'entrée (60Vdc max.). La course de ce capteur est de 75 mm . Il a une excellente répétabilité (+/-0.01mm) et linéarité (+/-0,05%). Il est donc parfaitement adapté pour les applications industrielles pour lesquelles un retour de position précis est nécessaire. La tige de déplacement est en acier inoxydable et le corps en aluminium ce qui rend ce capteur de position parfaitement adapté aux environnements difficiles. Il est livré avec 2 brides de fixation et a une section carrée de 33 mm . Le connecteur est du type DIN43650. Fiche_technique_KTC_2103_A Fiche technique KTC-75P   D'autres options sont disponibles sur cette série de capteurs, que ce soit la longueur de course (de 50 mm à 1250 mm) ou la fixation(rotule en bout de tige ou filetage M6) Contactez nous pour ces versions. Contactez-nous pour tout besoin spécifique avant de passer commande [maxbutton id="3"]   Ces pages peuvent vous intéresser : https://pitch-technologies.fr/produits/capteur-de-position-lineaire/#potentiom https://pitch-technologies.fr/portfolio/comment-fonctionne-un-capteur-de-position-lineaire/

•Vitesse de fonctionnement max. : 120 tours/min •Accouplement : axe type ”push-on” – Lamelles à ressort •Pour detection d’angle de 0 à 100° •Plage de température : -40 to +150°C •Durée de vie : 50 millions de cycles •Longueur du câble 1000 mm •Câble : Raychem 55 – 22 AWG •Répétabilité : < 0.06° •Tension max. : 42 VDC •Connection 3 fils (rouge noir blanc) Le potentiomètre rotatif SP2846-100-054-101 convertit la position angulaire en une tension analogique proportionnelle. Ce capteur d’angle utilise une piste résistive pour donner l’information en Volts de la position de l’axe. Cette information doit être ensuite convertie par un système d’acquisition (non fourni) pour donner une position angulaire en degré. L’alimentation du capteur est de 42Vdc max. La rotation du capteur n’est pas limitée mécaniquement car il n’y a pas de butée. Le diamètre du corps de ce capteur est 28 mm et il est en thermoplastique résistant. Ce capteur est utilisé dans les environnements industriels pour avoir avoir un retour de position et pour le sport automobile (boite de vitesse séquentielle, boitier papillon, …). D’autres configurations sont possibles (plage de mesure, corps du capteur en aluminium, …) Le boîtier est en matière plastique très robuste et résistant à la température. Les connexions électriques se font via des fils indépendants (3 fils rouge blanc et noirs), qui sont scellés dans le boîtier. Cela permet une étanchéité parfaite (IP67) aux poussières et à l’humidité. Enfin, les balais sont en métal et amortis par un élastomère pour un contact fiable dans les conditions les plus difficiles. Le capteur SP2800 est monté via des trous oblongs, ce qui permet un montage et un réglage mécanique facile. Et l’accouplement se fait au moyen d’un axe de type ”push on” (lamelle ressort). NOVOTECHNIK •Angle (plage de mesure) : 100 degrés, +/- 2° •Répétabilité <0,06° sp2846-100-054-101 •Linéarité : 0,3% •Tension : 42VDC max •Résistance nominale : 5kΩ (+/- 20%) •Durée de vie : 50 millions de cycles •Vitesse de rotation : 120 tours /min •Température : -40° à +150°c •Longueur des fils 22AWG : 1m •Diamètre du corps du capteur : 28mm •Diamètre primitif de fixation : 38mm •Dimensions hors tout : 48mm

Le capteur PY3-FS-50P est un capteur potentiomètrique utilisé pour mesurer un déplacement ou une position linéaire. Ce transducteur linéaire de position dispose d’un palpeur à roulette et d’un ressort de rappel. Le ressort permet le retour automatique de l’axe en position Initiale. Ce palpeur PY3-FS-50P est préconisé dans les applications de contrôle de planéité, contrôle d’épaisseur, quel que soit le matériau, ou encore la recopie de profil. •Vitesse de déplacement : 5m par seconde •Technologie : potentiométrique / résistive •Classe de protection : IP65 •Fixation : 2 brides de fixation •Dimensions du corps du palpeur : 18mm •Connection : câble sans connecteur sortie axiale 1m •Tension maxi applicable : 60V •Température de fonctionnement : -30°c à 100°c •Matériau su corps du papleur : Aluminium anodisé •Course électrique : 51 mm •Course mécanique : 55 mm •Longueur du boitier (A) : 88mm •Taille de l’embout palpeur (B) :51 mm •Encombrement total (C) : 207 mm •Résistance de la piste : 5K Ω (+/-20%) •Linéaritié : +/- 0,1%Résolution : infinie (suivant vote système d’acquisition) •Répétabilité : +/-0,01mm •Durée de vie : 100 x 106 cycles ! La course de ce capteur de position linéaire à galet est de 50 mm. Il a une excellente répétabilité et linéarité, il est donc parfaitement adapté pour les applications industrielles pour lesquelles un retour de position précis est nécessaire. La tige de déplacement est en acier inoxydable et le corps en aluminium ce qui rend ce capteur de position parfaitement adapté aux environnements difficiles. Il est livré avec 2 brides de fixation et a une section carrée de 18 mm. La sortie est filaire, avec câble de 1m pour ce capteur de position et de déplacement linéaire potentiomètrique. Le capteur de position linéaire PY3-F-50P est fiable, résistant, facile à installer et permet un interfaçage rapide avec votre système d’acquisition.

Transducteur de position modele PK• Raccordement: Sortie connecteur 5 pôles DIN43322• Course électrique utile: 100 mm• Certificat en annexe: Courbe de linéarité• Etriers de montage: Standard (PKIT005)• Couleur des têtes en plastique: Noir• Degré de protection: IP40• Température de travail -30...+100°C

Capteur magnétique pour vérins• Type de vérins: Vérins à rainure en T • Version électrique: 2 fils AC/DC• Surcourse typ.: 10 mm• Sortie de commutation: Reed• Type de commutation: Contact à fermeture (NO)• Interface de communication: -• Raccordement: Câble avec connecteur mâle M8, 3 pôles, 0,3 m• Tension d'alimentation: 5-30Vac/dc• Longueur du boîtier: 29,5 mm• Indice de protection: IP65, IP67 (EN 60529)• Température de fonctionnement: –30 °C .. . +70 °C• Série: RZT7

Capteur pour vérins à rainure en C• Version électrique: 3 fils DC• Rainure de fabricant préférée: SMC, Bimba, Schunk• Sortie de commutation: PNP• Type de commutation: Contact à fermeture (NO)• Fréquence de commutation: 1.000 Hz• Interface de communication: -• Raccordement: Câble avec connecteur mâle M8, 3 pôles, 0,5 m, PUR• Tension d'alimentation: 10-30Vdc• Longueur du boîtier: 19,5 mm• Matériau du boîtier: Plastique• Indice de protection: IP67• Température de fonctionnement: –25 °C .. . +75 °C• Série: MZC2
