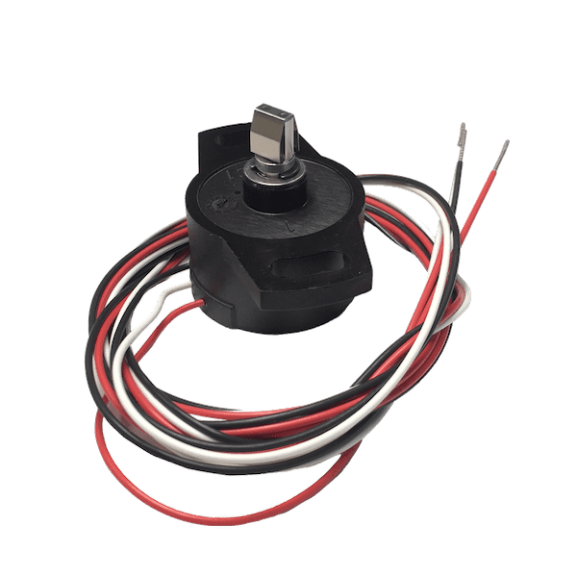

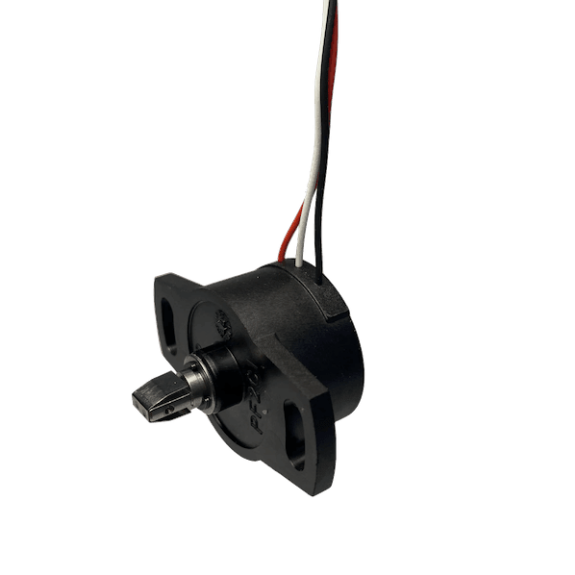

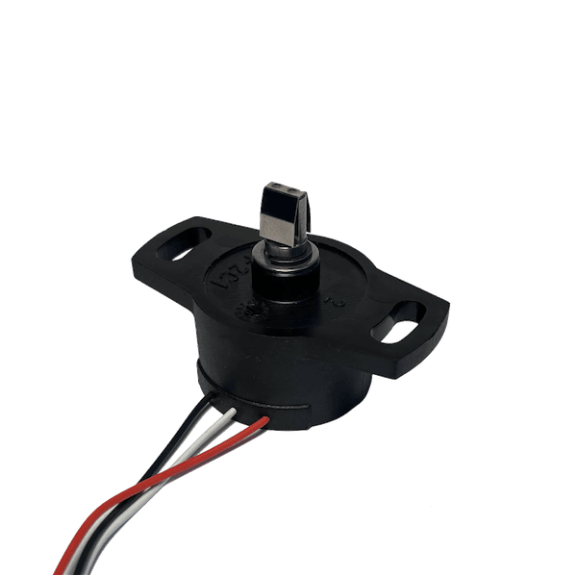

Capteur de position angulaire 100° IP67 SP2846-100-054-101

Titre : DPM Vérins rainures en T 2 fils REED NO 5-30Vac/dc / M08 3P+C0.3m Le capteur magnétique pour vérins Sick est un composant essentiel pour assurer le bon fonctionnement de vos vérins à rainure en T. Sa version électrique en 2 fils AC/DC garantit une compatibilité avec une large gamme d'équipements industriels. Type de vérins : Vérins à rainure en T Version électrique : 2 fils AC/DC Surcourse typ. : 10 mm Sortie de commutation : Reed Type de commutation : Contact à fermeture (NO) Raccordement : Câble avec connecteur mâle M8, 3 pôles, 0,3 m Tension d'alimentation : 5-30Vac/dc Longueur du boîtier : 29,5 mm Indice de protection : IP65, IP67 (EN 60529) Température de fonctionnement : –30 °C à +70 °C Série : RZT7 Ce capteur de position Sick offre une fiabilité inégalée dans des conditions industrielles exigeantes. Sa conception robuste et son indice de protection IP65, IP67 le rendent adapté à une utilisation en environnements difficiles. Optez pour la qualité et la précision avec le capteur magnétique pour vérins de la série RZT7 de Sick , et assurez-vous un contrôle optimal de vos équipements.

Capteur de position pour vérins à rainure en C Le capteur de position DPM Vérins rainures en C PNP NO lg19.5mm 10-30Vdc / M08 3P+C0.5m de la marque Sick est un composant électrique essentiel pour assurer le bon fonctionnement de vos vérins à rainure en C. Conçu pour une utilisation professionnelle, ce capteur offre des performances fiables et une grande précision. Version électrique : 3 fils DC Rainure de fabricant préférée : SMC, Bimba, Schunk Sortie de commutation : PNP Type de commutation : Contact à fermeture (NO) Fréquence de commutation : 1.000 Hz Raccordement : Câble avec connecteur mâle M8, 3 pôles, 0,5 m, PUR Tension d'alimentation : 10-30Vdc Longueur du boîtier : 19,5 mm Matériau du boîtier : Plastique Indice de protection : IP67 Température de fonctionnement : –25 °C à +75 °C Série : MZC2 Ce capteur de position est idéal pour les applications industrielles nécessitant une détection précise et fiable. Sa conception robuste et son indice de protection IP67 garantissent une utilisation en toute sécurité dans des environnements exigeants. Grâce à sa compatibilité avec les vérins à rainure en C des marques SMC, Bimba et Schunk, il s'intègre parfaitement dans vos installations existantes. Optez pour la qualité et la fiabilité avec le capteur de position DPM Vérins rainures en C PNP NO lg19.5mm 10-30Vdc / M08 3P+C0.5m de Sick, un choix sûr pour optimiser vos processus industriels.

Le capteur de position papillon VTP11 est un capteur de position rotatif conçu spécialement pour les manettes de gaz. Avec son axe femelle pour arbre en D, il offre une solution fiable et durable pour détecter la position du papillon dans les applications de sport automobile nécessitant des performances élevées. Ce capteur VTP11 combine la technologie résistive avec un montage femelle pour D Shaft de 8 mm, le tout dans un boîtier résistant IP66. Sa piste résistive en plastique, associée à des balais multi-contacts, assure un excellent maintien du contact de détection, même en cas de chocs et de vibrations dans les environnements les plus difficiles. Avec une plage de mesure de 97° et une valeur de résistance de la plage des gaz de 5 kΩ avec une entrée de 5 à 24 VDC, le capteur de position rotatif VTP11 convient à de nombreuses applications de détection de position de véhicule et de sport automobile spécialisées. Il peut être utilisé pour mesurer l'accélérateur, l'angle de direction, la suspension ou encore la boîte de vitesses séquentielle. Voici les caractéristiques clés du capteur de position papillon VTP11 : Technologie : piste résistive en plastique, avec balais multi-contacts, assurant un excellent maintien pendant les chocs et vibrations. Protection IP66 : capteur étanche, résistant à la poussière et à l'eau. Température de fonctionnement : de -25°C à +125°C, adapté aux environnements extrêmes. Matériau : plastique PBT renforcé en fibre de verre, offrant une grande résistance et durabilité. Câblage : câble de 20,8 cm avec 3 fils en silicone / cuivre, sans connecteur, pour une installation facile. Courant / tension : 5 à 24 VDC, compatible avec une large gamme de systèmes électriques. Durée de vie : 5 millions de cycles, garantissant une longue durée d'utilisation. Plage de mesure électrique : 97° +/- 3°, permettant une détection précise de la position du papillon. Plage mécanique : 112°, offrant une grande flexibilité d'utilisation. Poids : 21 g, léger et compact pour une intégration facile. Le capteur de position papillon VTP11 est un choix idéal pour les professionnels de l'industrie automobile à la recherche d'un capteur fiable et performant. Sa conception robuste et ses fonctionnalités avancées en font un composant essentiel pour les applications de sport automobile et de véhicules spécialisés. Consultez la fiche technique VTP11 pour plus d'informations techniques. Photos non contractuelles. Contactez-nous pour toute demande spécifique avant de passer commande. Nous pouvons vous proposer des versions avec connecteur, une longueur de fil différente, etc. Découvrez notre gamme complète de capteurs de position rotatifs

Capteur de déplacement et de position potentiomètrique KTC-75P Le KTC-75P est un capteur utilisé pour mesurer un déplacement ou une position linéaire de 0 à 75mm . Ce potentiomètre linéaire permet de donner en retour une information de position sur une course donnée . Le signal de sortie est une tension proportionnelle à la position des balais sur la piste résistive et dépend aussi de la tension d'entrée (60Vdc max.). La course de ce capteur est de 75 mm . Il a une excellente répétabilité (+/-0.01mm) et linéarité (+/-0,05%). Il est donc parfaitement adapté pour les applications industrielles pour lesquelles un retour de position précis est nécessaire. La tige de déplacement est en acier inoxydable et le corps en aluminium ce qui rend ce capteur de position parfaitement adapté aux environnements difficiles. Il est livré avec 2 brides de fixation et a une section carrée de 33 mm . Le connecteur est du type DIN43650. Fiche_technique_KTC_2103_A Fiche technique KTC-75P   D'autres options sont disponibles sur cette série de capteurs, que ce soit la longueur de course (de 50 mm à 1250 mm) ou la fixation(rotule en bout de tige ou filetage M6) Contactez nous pour ces versions. Contactez-nous pour tout besoin spécifique avant de passer commande [maxbutton id="3"]   Ces pages peuvent vous intéresser : https://pitch-technologies.fr/produits/capteur-de-position-lineaire/#potentiom https://pitch-technologies.fr/portfolio/comment-fonctionne-un-capteur-de-position-lineaire/

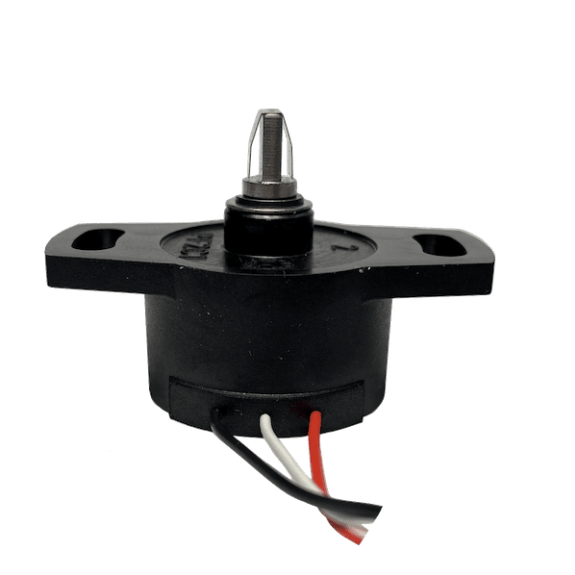

Capteur de position angulaire étanche 308° - SP2846-308-000-101 Le capteur de position angulaire étanche SP2846-308-000-101 de la marque VARIOHM est un outil essentiel pour convertir la position angulaire en une tension analogique proportionnelle. Grâce à sa technologie résistive de pointe, ce capteur offre des performances exceptionnelles dans les environnements industriels les plus exigeants. Le boîtier en matière plastique robuste du capteur garantit une résistance à la température et une durabilité exceptionnelles. De plus, les connexions électriques sont réalisées via des fils indépendants (3 fils rouge, blanc et noir) qui sont scellés dans le boîtier, assurant ainsi une étanchéité parfaite (IP67) contre les poussières et l'humidité. Les balais en métal amortis en élastomère garantissent un contact fiable même dans les conditions les plus difficiles, assurant ainsi une précision et une fiabilité optimales. Le capteur SP2846-308-000-101 est également très facile à installer grâce à ses "oreilles" contenant des trous oblongs qui permettent un montage et un réglage mécanique rapides et simples. De plus, l'accouplement se fait au moyen d'un arbre "push-on" sans jeu, offrant une installation facile et rapide. Caractéristiques principales : Angle électrique : 308 degrés, +/- 2° Répétabilité : inférieure à 0,06° Tension maximale : 42VDC Résistance nominale : 5kΩ (+/- 20%) Durée de vie : 50 millions de cycles Vitesse de rotation : 120 tours / min Plage de température : -40°C à +150°C Longueur des fils 22AWG : 1m Diamètre du corps du capteur : 28mm Diamètre primitif de fixation : 38mm Diamètre hors tout : 48mm Le capteur de position angulaire étanche SP2846-308-000-101 de VARIOHM est un choix idéal pour toutes les applications nécessitant une mesure précise de la position angulaire. Sa robustesse, sa fiabilité et sa facilité d'installation en font un outil indispensable pour les professionnels de l'industrie.

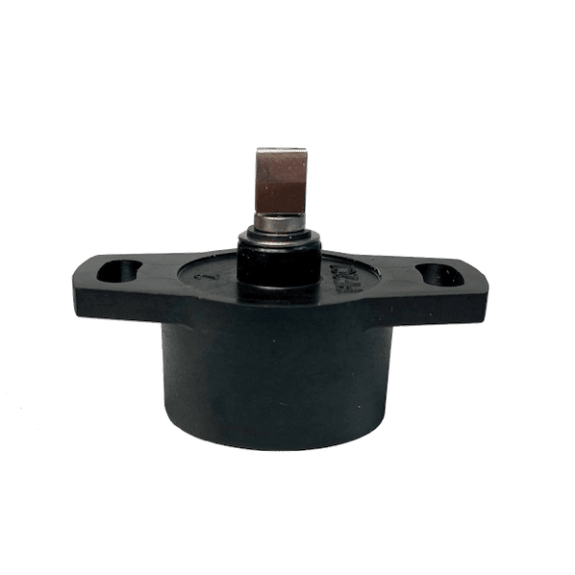

Capteur rotatif étanche axe 6mm avec méplat 100° SP2836-100-002-101 Le capteur rotatif étanche axe 6mm avec méplat 100° SP2836-100-002-101 est un produit de haute qualité fabriqué par Novotechnik. Ce capteur de position est conçu pour convertir la position angulaire en une tension analogique proportionnelle, offrant ainsi une mesure précise et fiable. Grâce à sa piste résistive, ce capteur fournit une information en volts sur la position de l'axe. Cette information peut ensuite être convertie en degrés par un système d'acquisition externe (non fourni). Avec une alimentation maximale de 42Vdc, ce capteur offre une grande flexibilité d'utilisation. Le capteur rotatif SP2836-100-002-101 n'a pas de limite mécanique de rotation, ce qui permet une utilisation sans contrainte. Son corps de 28 mm de diamètre est fabriqué en thermoplastique résistant, garantissant une durabilité et une résistance aux conditions industrielles les plus exigeantes. Ce capteur est largement utilisé dans les environnements industriels pour le retour de position, ainsi que dans le sport automobile pour des applications telles que les boîtes de vitesses séquentielles et les boîtiers papillon. Il offre également différentes configurations possibles, telles que des plages de mesure différentes ou un corps en aluminium. Le boîtier du capteur est en matière plastique robuste, résistant à la température, assurant ainsi une protection optimale. Les connexions électriques se font via des fils indépendants (3 fils rouge, blanc et noir) qui sont scellés dans le boîtier, garantissant une étanchéité parfaite (IP67) contre les poussières et l'humidité. Les balais en métal de ce capteur sont amortis par un élastomère, assurant un contact fiable même dans les conditions les plus difficiles. Le capteur SP2800 est facile à monter grâce à ses trous oblongs, ce qui permet un montage et un réglage mécanique rapides et simples. Il est également équipé d'un axe de 6mm avec méplat pour faciliter l'accouplement. Angle électrique : 100 degrés, +/- 2° Répétabilité : <0,06° Tension : 42VDC max Résistance nominale : 5kΩ (+/- 20%) Durée de vie : 50 millions de cycles Vitesse de rotation : 120 tours/min Température : -40° à +150°C Longueur des fils 22AWG : 1m Diamètre du corps du capteur : 28mm Diamètre primitif de fixation : 38mm Diamètre hors tout : 48mm Le capteur rotatif étanche axe 6mm avec méplat 100° SP2836-100-002-101 de VARIOHM est le choix idéal pour les applications industrielles nécessitant une mesure précise de la position angulaire. Sa fiabilité, sa durabilité et sa facilité de montage en font un produit de premier choix pour les professionnels de l'industrie.

Capteur linéaire 50mm fixation par flasque PZ12-F-50P 2KΩ Le capteur linéaire PZ12-F-50P est spécialement conçu pour mesurer avec précision les déplacements ou positions linéaires sur une plage de 0 à 50mm. Ce potentiomètre linéaire offre une information de position en retour, sous la forme d'une tension proportionnelle à la position des balais sur la piste résistive, tout en tenant compte de la tension d'entrée. Avec son corps de diamètre réduit (12,9mm), ce potentiomètre miniature est parfaitement adapté aux espaces restreints, tels que les automatismes, les machines spéciales ou les voitures. Sa conception intègre une technique de contact améliorée sur la piste résistive, appelée Double Trimming, qui garantit une fiabilité, une linéarité et une répétabilité exceptionnelles. Les multi-balais assurent une stabilité de la tension de sortie, même dans les conditions de travail les plus difficiles. Caractéristiques clés : Course de 50 mm (PZ12-F-50P) avec une course mécanique de 55 mm Vitesse maximale de 5m par seconde Répétabilité de +/-0.01mm Résolution infinie (en fonction de votre système d'acquisition) Résistance de 2KΩ +/-20% Tige de déplacement en acier inoxydable Corps en aluminium de section 12,9mm Fixation par flasque (PZ12-F-50P) Sortie câble axiale de 1m, 3 fils Température de fonctionnement de -30°C à +50°C Protection IP65 (PZ12-F-50P) Résistance inférieure à 10mA Force opérationnelle inférieure à 5N Consommation de 3 à 10W Tension d'entrée maximale de 60V Le capteur linéaire PZ12-F-50P est un produit de la marque IXTHUS, spécialiste des capteurs de position. Il offre une excellente durée de vie, une linéarité précise et une répétabilité fiable. Grâce à ses performances exceptionnelles, il répondra aux exigences les plus élevées des applications industrielles.

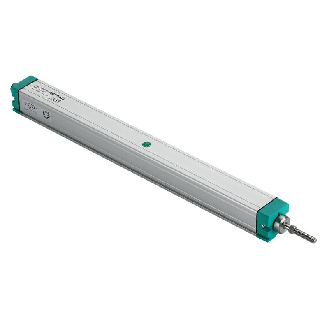

Capteur de position linéaire course 0075mm, rotules, câble 1m Le capteur de position linéaire GEFRAN est un équipement de haute qualité conçu pour assurer une mesure précise et fiable dans diverses applications industrielles. Avec son corps cylindrique de 3/4" et sa course de 75 mm, ce capteur offre une performance exceptionnelle pour répondre aux besoins les plus exigeants. Fixation mécanique: Flasque Linéarité indépendante: Jusqu’à ± 0,05% Résolution: Infinie Température de travail: -30...+100°C Connexion électrique: Câble blindé à 3 conducteurs L= 1 m Degré de protection: IP60 Certificat en annexe: Aucun Couleur des têtes en plastique: Vert Ce capteur de position linéaire GEFRAN allie robustesse et précision pour garantir des mesures fiables dans des conditions de travail variées. Sa conception soignée et sa fiabilité en font un choix idéal pour les applications nécessitant une surveillance précise de la position. Optez pour le capteur de position linéaire GEFRAN pour bénéficier d'une solution de mesure de haute qualité, parfaitement adaptée aux exigences des environnements industriels les plus exigeants.

Capteur à palpeur avec roulette et ressort de rappel course 50mm PY3-FS-50P Le capteur PY3-FS-50P de la marque IXTHUS est un capteur potentiomètrique utilisé pour mesurer avec précision un déplacement ou une position linéaire. Ce transducteur linéaire de position est équipé d'un palpeur à roulette et d'un ressort de rappel, permettant ainsi un retour automatique de l'axe en position initiale. Le palpeur PY3-FS-50P est spécialement conçu pour les applications industrielles nécessitant un contrôle de planéité, un contrôle d'épaisseur ou encore une recopie de profil, quel que soit le matériau utilisé. Vitesse de déplacement : 5m par seconde Technologie : potentiométrique / résistive Classe de protection : IP65 Fixation : 2 brides de fixation Dimensions du corps du palpeur : 18mm Connection : câble sans connecteur sortie axiale 1m Tension maxi applicable : 60V Température de fonctionnement : -30°C à 100°C Matériau du corps du palpeur : Aluminium anodisé Course électrique : 51 mm Course mécanique : 55 mm Longueur du boitier (A) : 88mm Taille de l'embout palpeur (B) : 51 mm Encombrement total (C) : 207 mm Résistance de la piste : 5K Ω (+/-20%) Linéarité : +/- 0,1% Résolution : infinie (suivant votre système d'acquisition) Répétabilité : +/- 0,01mm Durée de vie : 100 x 10^6 cycles La course de ce capteur de position linéaire à galet est de 50 mm. Il offre une excellente répétabilité et linéarité, ce qui en fait un choix idéal pour les applications industrielles nécessitant une précision de retour de position. La tige de déplacement est en acier inoxydable et le corps en aluminium, ce qui rend ce capteur de position extrêmement résistant aux environnements difficiles. Il est livré avec 2 brides de fixation et possède une section carrée de 18 mm. La sortie est filaire, avec un câble de 1m pour faciliter l'installation et l'interfaçage avec votre système d'acquisition. Le capteur de position linéaire PY3-F-50P de la marque IXTHUS est fiable, résistant, facile à installer et permet un interfaçage rapide avec votre système d'acquisition.

Capteur linéaire miniature à rotules 75mm PZ12-A-75P Le capteur linéaire miniature à rotules 75mm PZ12-A-75P de la marque IXTHUS est un outil essentiel pour mesurer avec précision les déplacements ou positions linéaires allant jusqu'à 75mm. Ce capteur utilise un potentiomètre linéaire pour fournir une information de position basée sur une course spécifique. Le signal de sortie est une tension proportionnelle à la position des balais sur la piste résistive, dépendant également de la tension d'entrée. Avec son corps rond en aluminium d'un diamètre de seulement 12,9mm, ce capteur est conçu pour s'adapter aux espaces restreints des instruments et machines. Sa conception utilise une technique de connexion à la piste résistive améliorée, appelée technique du Double Trimming, garantissant une fiabilité, une linéarité et une répétabilité excellentes. Les multi-balais stabilisent les signaux de sortie, ce qui en fait un choix idéal même dans les conditions de travail les plus difficiles. Par exemple, il peut être utilisé pour mesurer le débattement des suspensions sur les motos. Voici les caractéristiques clés du capteur linéaire miniature à rotules 75mm PZ12-A-75P : Course de 75 mm (course mécanique de 80mm) Vitesse maximale de 5m par seconde Répétabilité de +/-0.01mm Résolution infinie (en fonction de votre système d'acquisition) Résistance de 3KΩ +/-20% Tige de déplacement en acier inoxydable Corps en aluminium, section de 12,9mm Fixation par rotules Sortie câble radiale de 1m, 3 fils Température de fonctionnement de -30°C à 100°C Protection IP65 Résistance inférieure à 10mA Force opérationnelle inférieure à 5N Consommation de 3 à 10W Tension d'entrée maximale de 60V Le capteur linéaire miniature à rotules 75mm PZ12-A-75P de la marque IXTHUS est un choix fiable et performant pour toutes vos applications de mesure de position. Sa conception miniature et ses caractéristiques avancées en font un outil précieux pour les professionnels de l'industrie.

Capteur de position linéaire 0175mm, Potentiomètrique, IP67, M12A 4P Le capteur de position linéaire GEFRAN est un transducteur rectiligne de position conçu pour offrir une précision et une fiabilité optimales dans des environnements exigeants. Doté d'une protection IP67, ce capteur est parfaitement adapté aux conditions difficiles. Fixation: Brides à entraxe variable ou par vis M5 ISO4017-DIN933 Connexions électriques: Connecteur mâle M12 4 pôles Course électrique utile: 175 mm Linéarité indépendante: Jusqu’à ± 0,05% Résolution: Infinie Degré de protection: IP67 Température de travail: -30...+100°C Certificat en annexe: Aucun Couleur des têtes en plastique: Vert Ce capteur de position linéaire GEFRAN est idéal pour les applications nécessitant une mesure précise et fiable de la position. Sa conception robuste et sa haute résistance aux conditions environnementales en font un choix optimal pour les industries exigeantes.

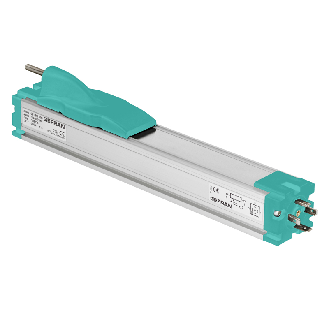

Capteur de position linéaire course 0100mm, IP40, DIN 45322 5 pôles Le capteur de position linéaire de la marque GEFRAN est un transducteur de position de haute qualité, idéal pour une utilisation dans diverses applications industrielles. Doté de caractéristiques techniques avancées, ce capteur garantit une mesure précise et fiable de la position. Raccordement: Sortie connecteur 5 pôles DIN43322 Course électrique utile: 100 mm Certificat en annexe: Courbe de linéarité Etriers de montage: Standard (PKIT005) Couleur des têtes en plastique: Noir Degré de protection: IP40 Température de travail: -30...+100°C Ce capteur de position est conçu pour offrir une grande fiabilité et une durabilité exceptionnelle, même dans des environnements de travail exigeants. Sa conception robuste et sa certification IP40 garantissent une protection efficace contre les éléments extérieurs. Grâce à sa course électrique utile de 100 mm, ce capteur permet une mesure précise et stable de la position, assurant un contrôle optimal des machines et des équipements industriels. Son installation facile avec des étriers de montage standard en fait un choix pratique pour les professionnels de l'industrie. Optez pour le capteur de position linéaire GEFRAN pour une performance inégalée et une fiabilité à toute épreuve dans vos applications industrielles.

Système de mesure de position magnétostrictifs pour environnements extrêmes• Forme: Série à tige• Capteur de position, nombre max.: 1• Interface: Analogique, courant 4-20mA, croissant• Longueur de mesure: 100 mm• Fidélité de répétition: ± 10 µm• Écart de linéarité: ± 50 µm• Fréquence de mesure max.: 4000 Hz• Raccordement: Connecteur mâle M12 8 pôles, radial• Tension d'emploi Ub: 10...30 VDC• Version mécanique: Tige compacte, bride enfichable 18h6, pour joint torique• Diamètre de tige: 10,2 mm• Matériau du boîtier: Acier inoxydable (1.4305) • Température ambiante: -40...85 °C

Capteur de position linéaire course 1500mm, IP40, DIN 43650 4 broches Le capteur de position linéaire de la marque GEFRAN est un transducteur de position de haute qualité, idéal pour une utilisation dans diverses applications industrielles. Avec une course électrique utile de 1500 mm, ce capteur offre une précision et une fiabilité exceptionnelles. Raccordement: Sortie connecteur 4 pôles DIN43650-ISO4400 Etriers de montage: Standard (PKIT005) Couleur des têtes en plastique: Vert Degré de protection: IP40 Température de travail: -30...+100°C Ce capteur de position est conçu pour offrir une performance optimale dans des conditions environnementales variées, avec une protection IP40 contre la poussière et les projections d'eau. Sa plage de température de travail étendue de -30 à +100°C garantit un fonctionnement fiable même dans des environnements extrêmes. Grâce à sa conception robuste et à ses caractéristiques avancées, ce capteur de position est un choix idéal pour les applications industrielles nécessitant une mesure précise et fiable de la position linéaire. Faites confiance à la marque GEFRAN pour des produits de qualité supérieure dans la catégorie des capteurs de position.
