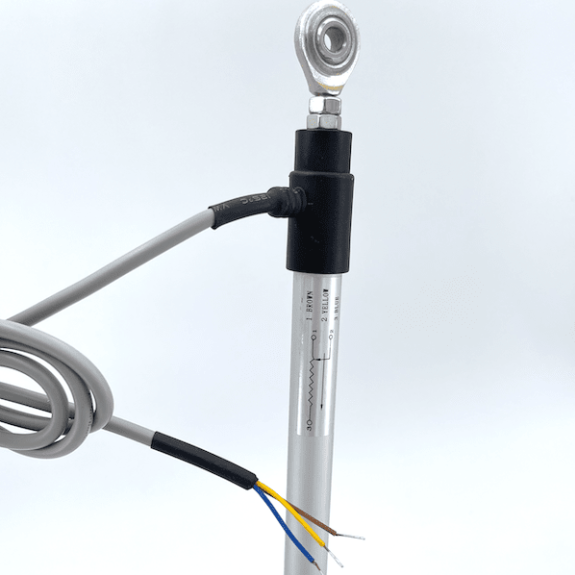

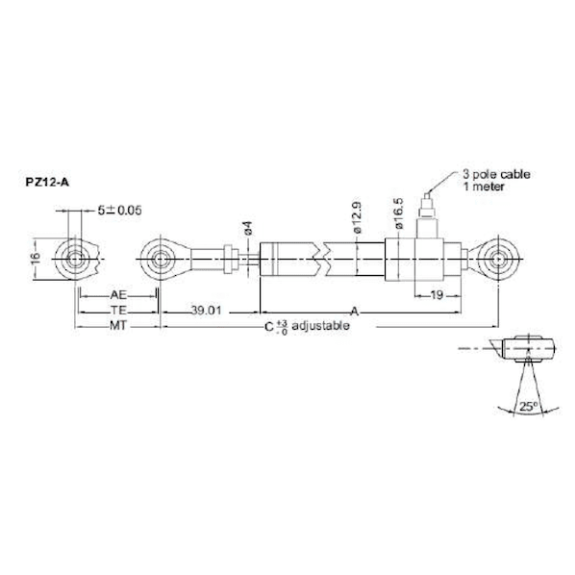

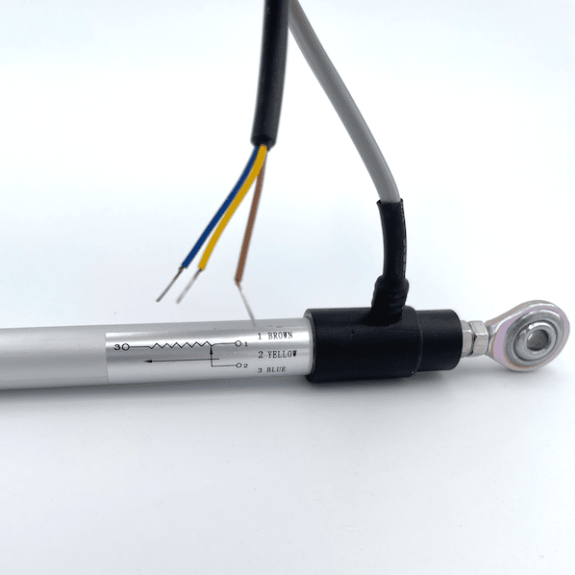

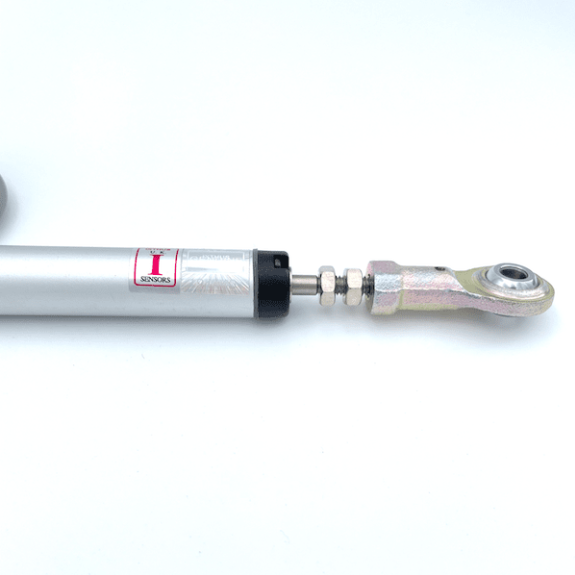

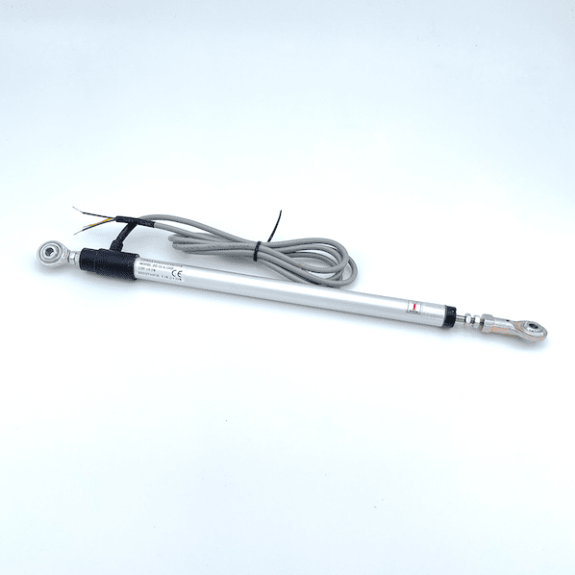

Transducteur linéaire miniature 150mm à rotule PZ12-A-150P

•Course : 50mm •Vitesse maxi : 5m/sec •Tige en inox •Corps rond en aluminium, diamètre 12,9mm •Flasque de fixation •Câble de 1m, •Alimentation max. :60V •Excellente durée de vie, linéarité et répétabilité. Le PZ12-F-50P est un capteur utilisé pour mesurer un déplacement ou une position linéaire de 0 à 50mm. Ce potentiomètre linéaire permet de donner en retour une information de position sur une course donnée. Le signal de sortie est une tension proportionnelle à la position des balais sur la piste résistive et dépend aussi de la tension d’entrée. Ce potentiomètre miniature est conçu pour la mesure absolue directe. Sa conception avec un corps de diamètre réduit (Section Ø 12,9mm) convient au montage dans des automatismes, des machines spéciales ou des voitures avec un encombrement limité. Une technique améliorée de contact sur la piste résistive (technique du Double Trimming) garantit une excellente fiabilité, linéarité et répétabilité. Les multi-balais stabilisent la tension de sortie. Ce PZ12-F-50P est idéal pour les conditions de travail les plus difficiles. •Course de 50 mm (PZ12-F-50P). Course mécanique 55 mm •Vitesse maxi : 5m par seconde •Répétabilité : +/-0.01mm •Résolution infinie (en fonction de votre système d’acquisition) •Résistance : 2KΩ +/-20% •Tige de déplacement en acier inoxydable •Corps en aluminium, section 12,9mm •Fixation par flasque (PZ12-F-50P) •Sortie câble axiale de 1m, 3 fils •Température de fonctionnement : -30°C /+50°C •Protection IP65 (PZ12-F-50P) •Résistance : < 10mA •Force opérationnelle : < 5N Consommation : 3 à 10W Tension d’entrée : 60V maxi

Capteur position rotatif pour manette de gaz . Axe femelle pour arbre en D . VTP11 \n\nLe capteur de position du papillon VTP-11 combine la technologie résistive et un montage femelle pour D Shaft de 8 mm dans un boîtier résistant IP66.\n\nCe capteur position de la pédale des gazVTP11 garantit un fonctionnement fiable et durable dans les applications de sport automobile nécessitant de hautes performances, en particulier pour la détection de la position du papillon.\n\nLa piste résiste en plastique, couplée aux balais multi-contacts ont été conçus pour maintenir un contact de détection constant, même en cas de chocs et de vibrations dans les environnement les plus difficiles.\n\nAvec une plage de mesure de 97° et une valeur de résistance de la plage des gaz de 5 kΩ avec une entrée de 5 à 24 VDC, le capteur de position rotatif VTP11 convient à beaucoup d'applications de détection de position de véhicule et de sport automobile spécialisées comme l'accélérateur, l'angle de direction, la suspension ou encore la boîte de vitesses séquentielle.\n\n \n Technologie : piste résistive en plastique, avec balais multi-contacts, assurant un excellent maintient pendant les chocs et vibrations. \n Protection IP66 : capteur étanche \n Température de fonctionnement : de -25°c à + 125°c \n Matériau  : plastique PBT renforcé en fibre de verre \n Câblage de 20,8cm, 3 fils silicone / cuivre, sans connecteur, \n Courant / tension : 5 à 24V VTP11 Capteur de position rotatif femelle \n Durée de vie : 5 millions de cycles \n Plage de mesure électrique : 97° +/- 3° \n Plage mécanique : 112° \n Poids 21g \n \n\n Photos non contractuelles \n\n Fiche technique VTP11 \n\n VTP11_capteur_de_position_papillon_1607_F \n\n \n\n \n\nContactez-nous pour tout besoin spécifique avant de passer commande  (nous pouvons approvisionner des versions avec connecteur, longueur de fil différente, etc...)\n\n[maxbutton id="3"]\n\nhttps://pitch-technologies.fr/produits/capteur-de-position-rotatif/

•Vitesse de fonctionnement : 10 mètres/sec. •Course : 150 mm •Connecteur coudé : DIN 43650 •Montage : 2 brides de fixation •Tension max. : 60Vdc •Durée de vie : 100 millions de cycles CAPTEUR DE POSITION ET DE DÉPLACEMENT POTENTIOMÈTRIQUE KTC-150-P Le KTC-150P est un capteur potentiomètrique utilisé pour mesurer un déplacement ou une position linéaire. On utilise ce capteur dans beaucoup d’applications d’automatismes ou de process industriels. Ce potentiomètre linéaire permet de donner un retour d’information de position sur une course donnée. Le signal de sortie est une tension proportionnelle à la position des balais sur la piste résistive et dépend aussi de la tension d’entrée (60Vdc max.). La course de ce capteur de position linéaire est de 151 mm. Il a une excellente répétabilité (+/-0.01mm) et linéarité (+/-0,05%), il est donc parfaitement adapté pour les applications industrielles pour lesquelles un retour de position est nécessaire. La tige de déplacement est en acier inoxydable et le corps en aluminium ce qui rend ce capteur de position parfaitement adapté aux environnements difficiles. Il est livré avec 2 brides de fixation et a une section carrée de 33 mm. Le connecteur est du type DIN43650 pour ce capteur de position et de déplacement linéaire potentiomètrique. Le capteur de position linéaire KTC-150P est fiable, résistant, facile à installer et permet un interfaçage rapide avec votre système d’acquisition.

Le potentiomètre linéaire VLP250 fournit une tension de sortie variable, proportionnelle à la position de la tige de déplacement . Ce capteur est conçu principalement pour des applications industrielles. Connu aussi sous le nom de Voltage Divider, cette technologie est fiable et éprouvée depuis de nombreuse années . Un contacteur à balais, lié mécaniquement avec la tige en mouvement, se déplace sur une piste résistive . La tension de sortie est donc liée à la position du balai et est directement proportionnelle à la tension d'entrée. Les rotules sphériques assurent un excellent positionnement en absorbant les jeux mécanique éventuels lors du montage. Cette série est plus robuste que la série des PZ. •Tension : 42 Vdc max. •Plage de tension de sortie du potentiomètre : proportionnelle à la tension d'entrée •Température d'utilisation : de -40 à +100 °c •Répétabilité : +/- 0,01mm •Résistance : piste résistive conductrice en plastique •Nombre d'activations : 25 x 106 cycles •Linéarité : +/- 0.1% •Résistance +/- 20% : 10kΩ •Vitesse max .: 10 m/sec. •Tenue aux chocs : 50g / 10ms •Câble : 600 mm (blindé) •Course électrique : 250 mm •Course totale : 250 mm •Dimension du corps : 365,50 mm •Dimension rétracté : 401 mm •Dimension en extension (maxi) : 651 mm •Fixation : 2 rotules sphériques (Pivoting Slide)

•Course : 50mm •Vitesse maxi : 5m/sec •Tige en inox •Corps rond en aluminium, diamètre 19mm •2 brides de fixation + 1 rotule •Câble de 1m, •Étanchéité IP65 •Alimentation max. : 60V •Excellente durée de vie, linéarité et répétabilité. Le PZ34-S-50P est un capteur utilisé pour mesurer un déplacement ou une position linéaire de 0 à 50mm. Ce potentiomètre linéaire permet de donner en retour une information de position sur une course donnée. Le signal de sortie est une tension proportionnelle à la position des balais sur la piste résistive et dépend aussi de la tension d’entrée. Le potentiomètre est conçu pour la mesure absolue directe. Sa conception avec un corps de diamètre réduit (Section Ø 19mm) convient au montage dans des automatismes, des machines spéciales ou des voitures avec un encombrement limité. Une technique améliorée de contact sur la piste résistive (technique du Double Trimming) garantit une excellente fiabilité, linéarité et répétabilité. Les multi-balais stabilisent la tension de sortie. Ce PZ34-S-50P est idéal pour les conditions de travail les plus difficiles. •Course de 50 mm (PZ34-S-50P). Course mécanique 55 mm •Vitesse maxi : 5m par seconde •Répétabilité : +/-0.01mm •Linéarité : +/-0,1% •Résolution infinie (en fonction de votre système d’acquisition) •Résistance : 2KΩ +/-20% •Tige de déplacement en acier inoxydable •Corps en aluminium, section 19mm •Fixation par brides + 1 rotule (PZ34-S-50P) •Sortie câble axiale de 1m, 3 fils •Résistance : < 10mA •Force opérationnelle : < 5N •Consommation : 3 à 10W •Tension d’entrée : 60V maxi

Capteur de position et de déplacement potentiomètrique ktc-300-P Le KTC-300P est un capteur potentiomètrique utilisé pour mesurer un déplacement ou une position linéaire . On utilise ce transducteur dans beaucoup d'applications d'automatismes ou de process industriels . Ce capteur linéaire permet de donner un retour d'information de position sur une course donnée . Le signal de sortie est une tension proportionnelle à la position des balais sur la piste résistive et dépend aussi de la tension d'entrée (60Vdc max.). La course électrique de ce capteur de position linéaire est de 304 mm, sa course mécanique est de 360 mm Il a une excellente répétabilité (+/-0.01mm) et linéarité (+/-0,05%), il est donc parfaitement adapté pour les applications industrielles pour lesquelles un retour de position est nécessaire. La tige de déplacement est en acier inoxydable et le corps en aluminium ce qui rend ce capteur de position parfaitement adapté aux environnements difficiles. Il est livré avec 2 brides de fixation et a une section carrée de 33 mm . Le connecteur est du type DIN43650 pour ce capteur de position et de déplacement linéaire potentiomètrique. Le capteur de position linéaire KTC-300P est fiable, résistant, facile à installer et permet un interfaçage rapide avec votre système d'acquisition. Fiche_technique_KTC_2103_A Fiche technique KTC_300P   D'autres options sont disponibles sur cette série de capteurs, que ce soit la longueur de course (de 50 mm à 1250 mm) ou la fixation avec un filetage M6 . Contactez nous pour ces versions. Contactez-nous pour tout besoin spécifique avant de passer commande [maxbutton id="3"]   Ces pages peuvent vous intéresser : https://pitch-technologies.fr/produits/capteur-de-position-lineaire/#potentiom   https://pitch-technologies.fr/portfolio/comment-fonctionne-un-capteur-de-position-lineaire/
