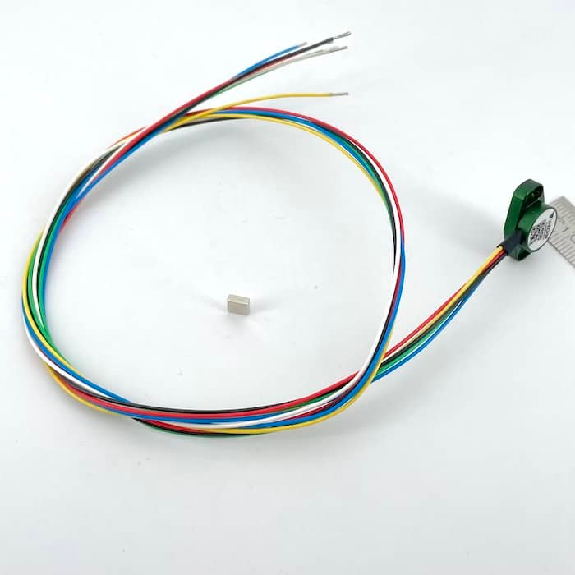

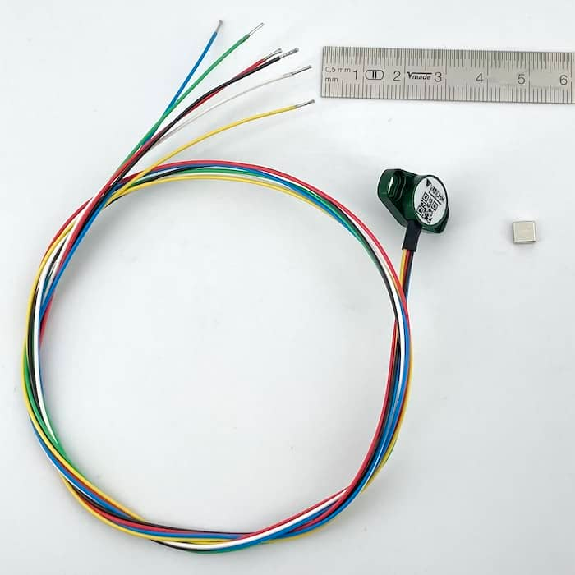

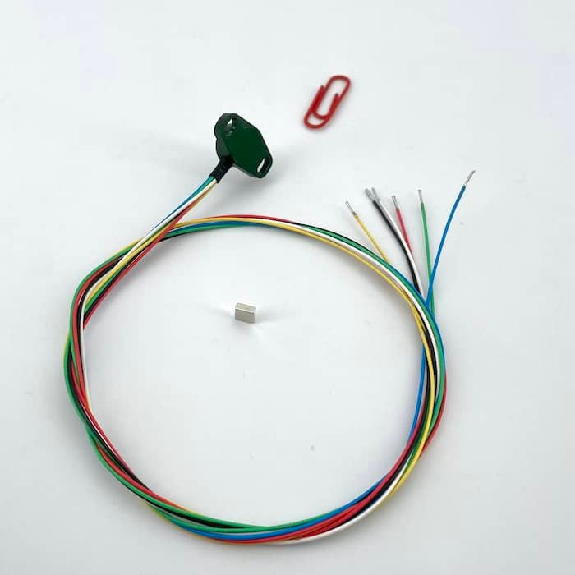

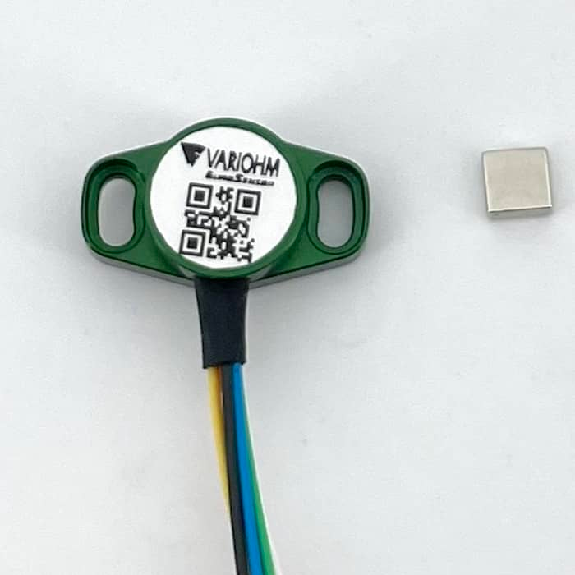

CMRK-B-112-1216-360-11-78-50 Capteur d'angle étanche minature sans contact avec aimant

Capteur d'inclinaison 2 axes VEGA TS2D pour utilisation statique (ou non accélérée). Le VEGA-TS2D utilise des accéléromètres MEMS pour la détection du niveau de gravité . Ce capteur angulaire possède 2 accéléromètres de qualité industrielle à faible bruit avec une faible dépendance à la température, ce qui en fait un choix idéal pour les applications OEM . La sortie est disponible dans un débit de données configurable. •Détection d'inclinaison sur deux axes +/-180° et +/-60° (Pitch & Roll) •Résolution : 0,01° •Précision : ±0,2° (1σ)(statique) •Taux de rafraîchissement : 1/10/50 Hz •Interface : RS232 et RS485 •Protocole : ASCII et MODBUS •Vitesse de transmission : 9600, 19200, 38400, 56700, 115200 •Température de fonctionnement : -40°C à +85°C •Tenue aux chocs : 20g •Indice de protection : IP65 •Compact : 88 mm (L) x 58 mm (W) x 37 mm (H) •Basse consommation : < 100 mA @ 12V •Alimentation : de 9 à 28V DC •Port de connexion : connecteur circulaire M8 •Poids : 300g Boitier en aluminium

Le capteur linéaire VLP75 fournit une tension de sortie variable, proportionnelle à la position de la tige de déplacement . Ce capteur est conçu principalement pour des applications industrielles. Connu aussi sous le nom de Voltage Divider, cette technologie est fiable et éprouvée depuis de nombreuse années . Un contacteur à balais, lié mécaniquement avec la tige en mouvement, se déplace sur une piste résistive . La tension de sortie est donc liée à la position du balai et est directement proportionnelle à la tension d'entrée. Les rotules sphériques assurent un excellent positionnement en absorbant les jeux mécanique éventuels lors du montage. Cette série est plus robuste que la série des PZ. Protection IP65 Tension : 42 Vdc max. Plage de tension de sortie du potentiomètre : proportionnelle à la tension d'entrée Répétabilité : +/- 0,01mm Résistance : piste résistive conductrice en plastique Nombre d'activations : 25 x 106 cycles Résistance +/- 20% : 5kΩ Vitesse max .: 10 m/sec. Tenue aux chocs : 50g / 10ms Câble : 600 mm (blindé) Course électrique : 77 mm Course totale : 75 mm Dimension du corps : 182,50 mm Dimension rétracté : 223 mm Dimension en extension (maxi) : 298 mm

Cet inclinomètre électronique 100010-02 est un capteur de mesure d’angle hautes performances mais économique . Fonctionnement fiable et faible consommation d'énergie (5 à 16V, @ 3 mA) . L'électronique CMOS convertit les changements de résistance intrinsèquement linéaires du capteur en sortie ratiométrique facile à interpréter . Le clinomètre est compact, robuste et léger et est facile à intégrer mécaniquement. Ce clinomètre est un appareil qui permet de mesurer l'inclinaison d'un plan par rapport à l'horizontale (pente d'un terrain, pendage d'une couche géologique, inclinaison d'un drone, gîte d'un bateau, etc.) . Ce capteur d'inclinaison 100010-02 est très précis, sans pièces mobiles, et utilise la technologie de fabrication CMOS (Complementary Metal Oxide Semiconductor). Il est facile à intégrer dans vos équipements : compact, léger & robuste. •Plage de mesure : angle de + ou - 60° •résolution : 0,001° •linéarité : - de 0 à 10 degrés : +/- 0,1° - de 10 à 45 degrés : +/- 1% d'angle - de 0 à 10 degrés : monotonic •répétabilité : 0,05° •Erreur d'axe transversal : < à 1% à 45° •Précision : +/- 0.25% pleine échelle •Température de fonctionnement : de -40°c à + 85°c •Fréquence de réponse : 0,5 Hz Constance : 0,3 Sec Câblage : 4 pins (VDC, terre, signal référence, signal de sortie) Alimentation stabilisée Fonction croissante Influence de la température sur la valeur mesurée : ° Consommation : 3mA Courant / tension : de 5 à 16V clinomètre CLINE LABS 100010-02 Poids 56g

Capteur effet hall rotatif pour mesure de position angulaire, double signal EURO-XP-2871-836-214-911 Plage de mesure : 360° Double piste : 1 sens horaire / 1 sens anti-horaire Vitesse max .: 120 tour/min. Couple : <0,8Nm Corps : Plastique résistant, fixation par oreilles Indice de protection : IP67 Palier : Bronze Axe : Acier inoxydable Liaison mécanique : lamelle à ressort Plage de température : -40°C / +125°C Vibration : 5...2000 Hz; Amax = 0.75 mm; amax = 20g (IEC 60068-2-6) Alimentation : 5V +/-0,5, 6 fils e 1m Signal de sortie : 0,5% à 95% de la tension d’entrée Linéarité : +/- 0,5% de la plage Isolation : 10 M Ohms Répétabilité : <=0,2% Durée de vie : > 50 millions de cycles

Ce capteur est conçu principalement pour des applications industrielles. Connu aussi sous le nom de Voltage Divider, cette technologie est fiable et éprouvée depuis de nombreuse années . Un contacteur à balais, lié mécaniquement avec la tige en mouvement, se déplace sur une piste résistive . La tension de sortie est donc liée à la position du balai et est directement proportionnelle à la tension d'entrée. Les rotules sphériques assurent un excellent positionnement en absorbant les jeux mécanique éventuels lors du montage. Cette série est plus robuste que la série des PZ. Protection IP65 Tension : 42 Vdc max. Plage de tension de sortie du potentiomètre : proportionnelle à la tension d'entrée Répétabilité : +/- 0,01mm Résistance : piste résistive conductrice en plastique Nombre d'activations : 25 x 106 cycles Résistance +/- 20% : 5kΩ Vitesse max .: 10 m/sec. Tenue aux chocs : 50g / 10ms Câble : 600 mm (blindé) Course totale : 102 mm Course électrique effective : 100 mm Dimension du corps : 207,50 mm Dimension rétracté : 248 mm Dimension en extension (maxi) : 348 mm Fixation : 2 rotules sphériques (Pivoting Slide)

Le potentiomètre linéaire VLP25 fournit une tension de sortie variable, proportionnelle à la position de la tige de déplacement . Ce capteur est conçu principalement pour des applications industrielles. Ce Voltage Divider dispose d'une technologie fiable et éprouvée depuis de nombreuse années . Un contacteur à balais, lié mécaniquement avec la tige en mouvement, se déplace sur une piste résistive . La tension de sortie est donc liée à la position du balai et est directement proportionnelle à la tension d'entrée. Les rotules sphériques assurent un excellent positionnement en absorbant les jeux mécanique éventuels lors du montage. Cette série est plus robuste que la série des PZ. Tension : 42 Vdc max. Plage de tension de sortie du potentiomètre : proportionnelle à la tension d'entrée Température d'utilisation : de -40 à +100 °c Répétabilité : +/- 0,01mm Résistance : piste résistive conductrice en plastique Nombre d'activations : 25 x 106 cycles Linéarité : +/- 0.2% Résistance +/- 20% : 2,5kΩ Vitesse max .: 10 m/sec. Tenue aux chocs : 50g / 10ms Câble : 600 mm (blindé) Course électrique : 27 mm Course totale : 25 mm Dimension du corps : 132,50 mm Dimension rétracté : 173 mm
