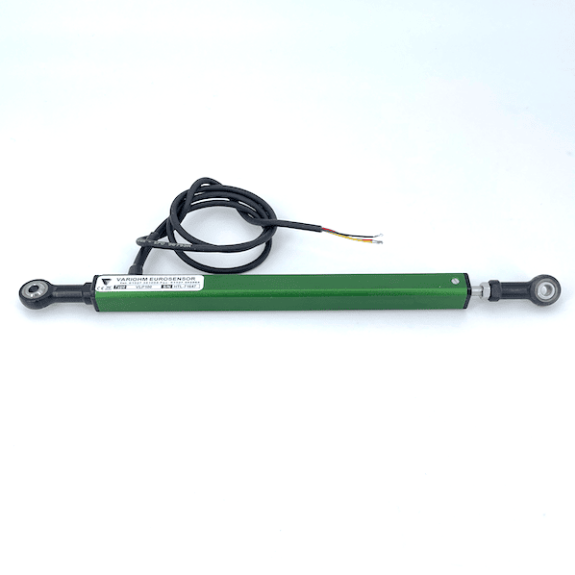

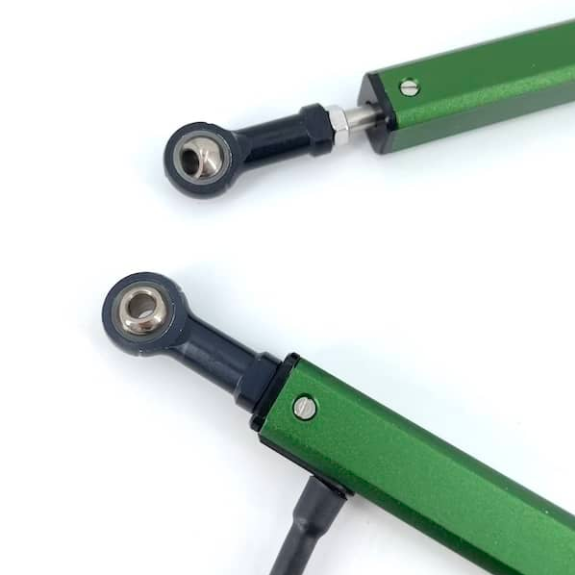

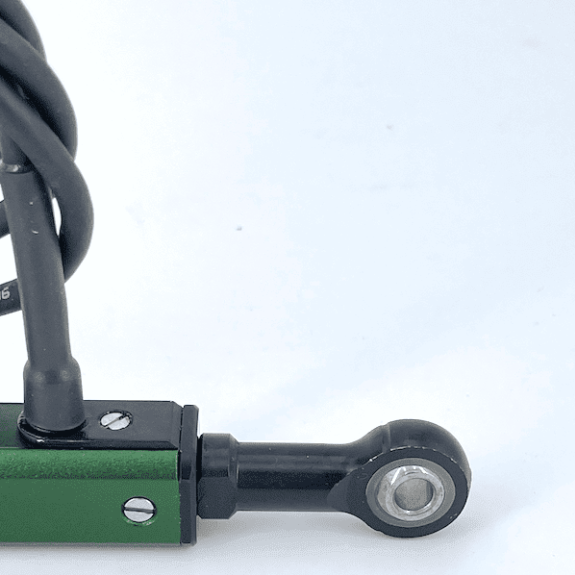

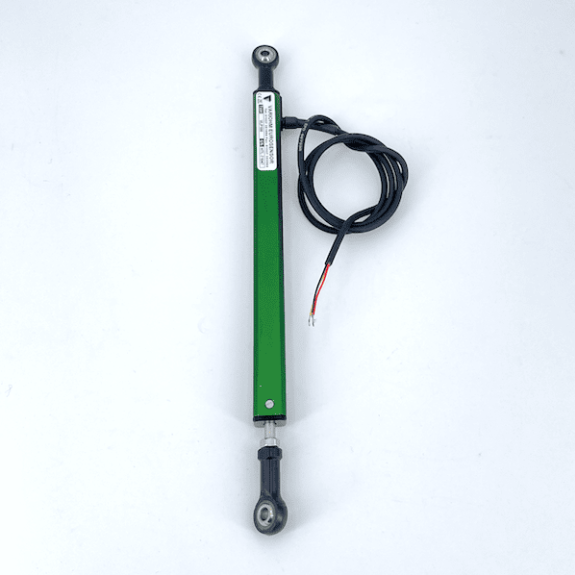

VLP100 Capteur de position linéaire 100mm de course à rotules

Capteur de position linéaire précis course 150mm KTC-150P Le capteur de position et de déplacement potentiométrique KTC-150P de la marque IXTHUS est un outil essentiel pour mesurer avec précision les déplacements et les positions linéaires dans les applications industrielles. Grâce à sa technologie potentiométrique, ce capteur fournit un retour d'information de position fiable et précis sur une course de 150 mm. Avec une vitesse de fonctionnement de 10 mètres par seconde, le KTC-150P offre des performances optimales pour répondre aux exigences des automatismes et des processus industriels. Sa durée de vie de 100 millions de cycles garantit une utilisation durable et fiable dans les environnements les plus exigeants. Le capteur est équipé d'un connecteur coudé de type DIN 43650, ce qui facilite son installation et son intégration dans votre système d'acquisition de données. De plus, il est livré avec deux brides de fixation, ce qui permet une installation rapide et sécurisée. La tige de déplacement en acier inoxydable et le corps en aluminium confèrent au capteur une grande résistance et une excellente durabilité, ce qui en fait un choix idéal pour les environnements difficiles. Sa section carrée de 33 mm lui donne une apparence compacte et professionnelle. Grâce à sa répétabilité de +/- 0,01 mm et sa linéarité de +/- 0,05%, le capteur KTC-150P garantit des mesures précises et fiables. Il offre ainsi une solution optimale pour les applications industrielles nécessitant un retour de position de haute qualité. En résumé, le capteur de position linéaire précis course 150mm KTC-150P de la marque IXTHUS est un choix incontournable pour les professionnels à la recherche d'un capteur fiable, résistant et facile à installer. Ne laissez pas la précision au hasard, optez pour le KTC-150P et bénéficiez d'un retour de position précis et d'une intégration rapide dans votre système d'acquisition de données.

Capteur d'angle étanche miniature sans contact avec aimant Le capteur d'angle CMRK-B-112-1216-360-11-78-50 est un capteur angulaire miniature à effet Hall conçu pour mesurer avec précision la position rotative sur une plage de 360°. Grâce à sa technologie sans liaison mécanique, il offre une durée de vie excellente et une fiabilité optimale. Caractéristiques clés : Plage de mesure : 360° Technologie à effet Hall (pas de liaison mécanique) 2 signaux de sortie (sens horaire et anti-horaire) Signal ratiométrique 5% à 95% de la tension d'entrée Aimant carré 5x5x2 inclus Miniature pour un encombrement réduit (21,5mm de large) Le capteur CMRK-B-112-1216-360-11-78-50 est doté d'un boîtier en aluminium anodisé de 21,5mm x 6,6mm, offrant une protection IP68 contre les infiltrations d'eau et de poussière. Il peut fonctionner dans des conditions extrêmes avec une plage de température allant de -40°C à +125°C (150°C en pic). Grâce à sa fixation par oreilles, ce capteur peut être facilement installé et maintenu en place. Il est également équipé de 6 fils de 50cm de longueur, offrant une grande flexibilité d'installation. La linéarité du capteur est de +/- 0,5% de la plage, ce qui garantit une mesure précise et fiable. De plus, sa résistance d'isolation de 200 MΩ (500 VDC) assure une sécurité optimale. Le capteur CMRK-B-112-1216-360-11-78-50 est fourni avec un aimant carré 5x5x2mm. L'entrefer entre le capteur et l'aimant doit être réglé entre 0,5 et 3mm, avec un axe de centrage ajusté à +/- 0,75mm maximum. La technologie à effet Hall utilisée dans ce capteur permet une détection précise de la position rotative sans nécessiter de liaison mécanique avec l'objet en rotation. Cela offre de nombreux avantages, notamment la possibilité de détecter la position d'une pièce à travers une paroi sans avoir à effectuer de liaison mécanique. Si vous avez besoin d'un capteur miniature pour mesurer l'axe, nous vous recommandons les capteurs CMRT de notre gamme. La marque VARIOHM est reconnue pour la qualité et la fiabilité de ses capteurs de position. Avec le capteur d'angle CMRK-B-112-1216-360-11-78-50, vous pouvez être assuré d'obtenir des mesures précises et fiables pour vos applications industrielles.

Cet inclinomètre électronique 100010-02 est un capteur de mesure d’angle hautes performances mais économique . Fonctionnement fiable et faible consommation d'énergie (5 à 16V, @ 3 mA) . L'électronique CMOS convertit les changements de résistance intrinsèquement linéaires du capteur en sortie ratiométrique facile à interpréter . Le clinomètre est compact, robuste et léger et est facile à intégrer mécaniquement. Ce clinomètre est un appareil qui permet de mesurer l'inclinaison d'un plan par rapport à l'horizontale (pente d'un terrain, pendage d'une couche géologique, inclinaison d'un drone, gîte d'un bateau, etc.) . Ce capteur d'inclinaison 100010-02 est très précis, sans pièces mobiles, et utilise la technologie de fabrication CMOS (Complementary Metal Oxide Semiconductor). Il est facile à intégrer dans vos équipements : compact, léger & robuste. •Plage de mesure : angle de + ou - 60° •résolution : 0,001° •linéarité : - de 0 à 10 degrés : +/- 0,1° - de 10 à 45 degrés : +/- 1% d'angle - de 0 à 10 degrés : monotonic •répétabilité : 0,05° •Erreur d'axe transversal : < à 1% à 45° •Précision : +/- 0.25% pleine échelle •Température de fonctionnement : de -40°c à + 85°c •Fréquence de réponse : 0,5 Hz Constance : 0,3 Sec Câblage : 4 pins (VDC, terre, signal référence, signal de sortie) Alimentation stabilisée Fonction croissante Influence de la température sur la valeur mesurée : ° Consommation : 3mA Courant / tension : de 5 à 16V clinomètre CLINE LABS 100010-02 Poids 56g

Capteur d'angle sorties redondantes, 360° EURO-XP 2871-836-214-911 Le capteur d'angle sorties redondantes, 360° EURO-XP 2871-836-214-911 est un capteur effet hall rotatif conçu pour mesurer avec précision la position angulaire. Il offre une double piste, permettant une mesure dans les sens horaire et anti-horaire, offrant ainsi une grande flexibilité d'utilisation. Plage de mesure : 360° Vitesse max : 120 tour/min. Couple : <0,8Nm Corps : Plastique résistant, fixation par oreilles Indice de protection : IP67 Palier : Bronze Axe : Acier inoxydable Liaison mécanique : lamelle à ressort Plage de température : -40°C / +125°C Vibration : 5...2000 Hz; Amax = 0.75 mm; amax = 20g (IEC 60068-2-6) Alimentation : 5V +/-0,5, 6 fils e 1m Signal de sortie : 0,5% à 95% de la tension d’entrée Linéarité : +/- 0,5% de la plage Isolation : 10 M Ohms Répétabilité : <=0,2% Durée de vie : > 50 millions de cycles Le capteur d'angle sorties redondantes, 360° EURO-XP 2871-836-214-911 est fabriqué par la marque VARIOHM, spécialiste des capteurs de position. Il est idéal pour une utilisation dans les produits industriels nécessitant une mesure précise de la position angulaire.

Titre : VLP50 Potentiomètre de position linéaire course 50mm Le potentiomètre linéaire VLP50 est un capteur de position conçu spécifiquement pour les applications industrielles. Grâce à sa technologie éprouvée de Voltage Divider, ce capteur offre une tension de sortie variable, proportionnelle à la position de la tige de déplacement. Sa fiabilité et sa longévité en font un choix idéal pour les environnements industriels exigeants. Le VLP50 utilise un contacteur à balais qui se déplace le long d'une piste résistive liée mécaniquement à la tige en mouvement. Cela permet d'établir une relation directe entre la tension de sortie et la position du balai, qui est proportionnelle à la tension d'entrée. Ainsi, vous pouvez obtenir des mesures précises et fiables de la position. La série VLP50 se distingue par sa robustesse, offrant une protection IP65 pour résister aux conditions difficiles. De plus, les rotules sphériques garantissent un excellent positionnement en absorbant les jeux mécaniques éventuels lors du montage. Caractéristiques clés : Tension maximale : 42 Vdc Plage de tension de sortie : proportionnelle à la tension d'entrée Répétabilité : +/- 0,01mm Résistance : piste résistive conductrice en plastique Nombre d'activations : 25 x 10^6 cycles Résistance +/- 20% : 5kΩ Vitesse maximale : 10 m/sec. Tenue aux chocs : 50g / 10ms Câble : 600 mm (blindé) Course électrique : 52 mm Course totale : 50 mm Dimension du corps : 157,50 mm Dimension rétracté : 198 mm Dimension en extension (maxi) : 242 mm La marque VARIOHM est reconnue pour sa qualité et son expertise dans le domaine des capteurs de position. Avec le VLP50, vous pouvez être assuré d'obtenir des mesures précises et fiables pour vos applications industrielles. En résumé, le VLP50 est un potentiomètre de position linéaire robuste et fiable, offrant une tension de sortie proportionnelle à la position de la tige de déplacement. Avec sa protection IP65 et sa technologie éprouvée, il est parfaitement adapté aux environnements industriels exigeants. Faites confiance à la marque VARIOHM pour des mesures précises et fiables.

Le capteur de position linéaire ELPM-100 est un choix idéal pour les applications de mesure de position dans des environnements difficiles tels que la mesure de la hauteur de caisse, de la suspension ou de l'angle de braquage. Avec sa grande durée de vie et ses performances extrêmement fiables, ce capteur a fait ses preuves dans le sport automobile. Ce capteur compact de la série ELPM a un diamètre de seulement 9,5 mm, ce qui le rend à la fois robuste et compact. Son boîtier en aluminium offre une étanchéité IP67, assurant une protection contre les infiltrations d'eau et de poussière. De plus, les balais amortis en élastomère permettent au capteur de résister aux chocs et aux vibrations. Les fixations par rotules à alignement automatique facilitent l'installation du capteur, garantissant un alignement précis et une mesure précise de la position. La longueur de course de 100 mm offre une plage de mesure suffisamment large pour de nombreuses applications. Voici les caractéristiques clés du capteur ELPM-100 : - Longueur de course : 100 mm - Longueur hors tout du capteur (en position rentrée, entraxe rotules) : 178 mm - Longueur du capteur (en position max, entraxe rotules) : 278 mm - Longueur du corps : 153 mm - Diamètre du corps : 9,5 mm - Vitesse maximale : 10 m/sec - Résistance (+/- 20%) : 10 KOhm - Linéarité : +/- 1% - Poids : 37 g - Plage de température : de -30°C à +150°C (et même 175°C sur une courte durée) - Courant : <0,01 mA - Tension : 24V - Câblage : 3 fils, 50 cm Ce capteur ELPM-100 est conçu pour offrir des performances optimales même dans des conditions physiques et environnementales difficiles. Sa technologie avancée permet de maintenir un contact permanent et uniforme avec le support, réduisant ainsi le bruit électrique au minimum. Pour plus d'informations techniques, vous pouvez consulter la fiche technique du capteur ELPM-100 disponible sur notre site. N'hésitez pas à nous contacter pour toute demande spécifique ou pour obtenir des informations sur les autres options disponibles, telles que la longueur de course, la protection supplémentaire ou le système de fixation. Nous sommes là pour vous aider à trouver le capteur qui répondra parfaitement à vos besoins. Faites confiance à la marque VARIOHM, spécialiste des capteurs de position, pour des produits de qualité et des performances fiables. [maxbutton id="3"] Note : Les liens hypertexte ne sont pas autorisés dans cette réponse.

Titre : VLP75 potentiomètre linéaire course 75mm fixation par rotules Le capteur linéaire VLP75 de la marque VARIOHM est spécialement conçu pour les applications industrielles. Il fournit une tension de sortie variable, proportionnelle à la position de la tige de déplacement. Grâce à sa technologie éprouvée de Voltage Divider, ce capteur offre une fiabilité inégalée depuis de nombreuses années. Le VLP75 est équipé d'un contacteur à balais qui se déplace sur une piste résistive liée mécaniquement à la tige en mouvement. La tension de sortie est donc directement proportionnelle à la position du balai et à la tension d'entrée. Les rotules sphériques intégrées assurent un excellent positionnement en absorbant les jeux mécaniques éventuels lors du montage. De plus, ce capteur bénéficie d'une protection IP65, ce qui le rend adapté aux environnements industriels exigeants. Voici les caractéristiques clés du VLP75 : Tension de fonctionnement maximale : 42 Vdc Plage de tension de sortie du potentiomètre : proportionnelle à la tension d'entrée Répétabilité : +/- 0,01mm Résistance : piste résistive conductrice en plastique Nombre d'activations : 25 x 10^6 cycles Résistance +/- 20% : 5kΩ Vitesse maximale : 10 m/sec. Tenue aux chocs : 50g / 10ms Câble : 600 mm (blindé) Course électrique : 77 mm Course totale : 75 mm Dimension du corps : 182,50 mm Dimension rétractée : 223 mm Dimension en extension (maxi) : 298 mm Le VLP75 est un capteur de position de haute qualité, offrant une précision remarquable et une durabilité exceptionnelle. Sa conception robuste en fait un choix idéal pour les applications industrielles les plus exigeantes.

Capteur d'inclinaison numérique 2 axes +/-180° et +/- 60° TS2D Le capteur d'inclinaison 2 axes VEGA TS2D est spécialement conçu pour une utilisation statique (ou non accélérée), offrant une précision et une fiabilité exceptionnelles pour les applications industrielles. Grâce à ses accéléromètres MEMS de qualité industrielle à faible bruit, ce capteur angulaire garantit une détection précise du niveau de gravité, ce qui en fait un choix idéal pour les fabricants d'équipements d'origine (OEM). Voici les caractéristiques clés du VEGA-TS2D : Détection d'inclinaison sur deux axes +/-180° et +/-60° (Pitch & Roll) Résolution : 0,01° Précision : ±0,2° (1σ) (statique) Taux de rafraîchissement : 1/10/50 Hz Interface : RS232 et RS485 Protocole : ASCII et MODBUS Vitesse de transmission : 9600, 19200, 38400, 56700, 115200 Température de fonctionnement : -40°C à +85°C Tenue aux chocs : 20g Indice de protection : IP65 Compact : 88 mm (L) x 58 mm (W) x 37 mm (H) Basse consommation : < 100 mA @ 12V Alimentation : de 9 à 28V DC Port de connexion : connecteur circulaire M8 Poids : 300g Ce capteur est logé dans un boîtier en aluminium robuste, assurant une protection optimale contre les chocs et les conditions environnementales difficiles. La marque AERON est reconnue pour sa qualité et sa fiabilité dans le domaine des capteurs de position. En résumé, le capteur d'inclinaison numérique 2 axes +/-180° et +/- 60° TS2D de la marque AERON est un choix idéal pour les applications industrielles nécessitant une détection précise de l'inclinaison. Sa précision, sa résolution et sa compatibilité avec différents protocoles en font un outil polyvalent et fiable pour les fabricants d'équipements d'origine.

Le capteur de position linéaire VLP150 à rotules est un outil essentiel pour les applications industrielles. Connu également sous le nom de Voltage Divider, ce capteur utilise une technologie fiable et éprouvée depuis de nombreuses années. Grâce à un contacteur à balais qui se déplace sur une piste résistive, le VLP150 fournit une tension de sortie variable, directement proportionnelle à la position de la tige de déplacement. Cette tension est donc un indicateur précis de la position du balai. La série VLP150 se distingue par sa robustesse, offrant une fiabilité supérieure à la série des PZ. De plus, les rotules sphériques intégrées assurent un excellent positionnement en absorbant les jeux mécaniques éventuels lors du montage. Ce capteur de position linéaire est conçu pour fonctionner dans des conditions extrêmes. Avec une tension maximale de 42 Vdc, une plage de tension de sortie proportionnelle à la tension d'entrée et une température d'utilisation allant de -40°C à +100°C, le VLP150 est adapté à une large gamme d'environnements industriels. La répétabilité de +/- 0,01mm garantit une précision constante dans les mesures, tandis que la résistance de la piste résistive conductrice en plastique est de 10kΩ avec une tolérance de +/- 20%. Le capteur peut être activé jusqu'à 25 millions de fois et résiste à des chocs allant jusqu'à 50g / 10ms. Avec une vitesse maximale de 10 m/sec, le VLP150 est adapté aux applications nécessitant des mouvements rapides et précis. Le câble blindé de 600 mm assure une connexion fiable et stable. La course électrique effective du capteur est de 150 mm, avec une course totale de 152 mm. Les dimensions du corps sont de 257,50 mm, tandis que le capteur mesure 298 mm en position rétractée et 342 mm en position étendue. Le VLP150 est équipé de 2 rotules sphériques pour une fixation solide et flexible. Cette caractéristique permet une installation facile et sécurisée dans diverses configurations. Avec le capteur de position linéaire VLP150, vous bénéficiez d'un outil de mesure précis, fiable et robuste, conçu pour répondre aux exigences des applications industrielles les plus exigeantes.

Capteur linéaire VLP25 course réduite 25mm IP65 - VARIOHM Le capteur linéaire VLP25 de la marque VARIOHM est spécialement conçu pour répondre aux besoins des applications industrielles. Grâce à sa technologie fiable et éprouvée, ce potentiomètre linéaire fournit une tension de sortie variable, proportionnelle à la position de la tige de déplacement. Le VLP25 est équipé d'un contacteur à balais qui se déplace sur une piste résistive, lié mécaniquement à la tige en mouvement. Cette configuration permet d'obtenir une tension de sortie directement proportionnelle à la tension d'entrée, offrant ainsi une mesure précise et fiable. Les rotules sphériques intégrées assurent un excellent positionnement du capteur, en absorbant les jeux mécaniques éventuels lors du montage. Cette caractéristique garantit une installation facile et une performance optimale. La série VLP25 est reconnue pour sa robustesse, surpassant même la série des PZ. Elle offre une résistance maximale de 42 Vdc, une plage de tension de sortie proportionnelle à la tension d'entrée et une température d'utilisation allant de -40 à +100 °C. Voici les caractéristiques clés du capteur VLP25 : Résistance +/- 20% : 2,5kΩ Répétabilité : +/- 0,01mm Nombre d'activations : 25 x 10^6 cycles Linéarité : +/- 0.2% Vitesse max. : 10 m/sec. Tenue aux chocs : 50g / 10ms Câble : 600 mm (blindé) Course électrique : 27 mm Course totale : 25 mm Dimension du corps : 132,50 mm Dimension rétracté : 173 mm Avec le capteur linéaire VLP25, vous bénéficiez d'une solution de mesure précise et fiable pour vos applications industrielles. Sa conception robuste et ses performances exceptionnelles en font un choix idéal pour les environnements exigeants. Ne cherchez plus, optez pour le VLP25 de VARIOHM et profitez d'une technologie de pointe au service de votre productivité.

Capteur linéaire à fil avec technologie potentiomètrique Typologie de capteur: Capteur à fil Connexions électriques: Connecteur M12x1 4 broches 43-01088 Typologie de circuit: Redondant Plage de mesure: 3300 mm Tension d'alimentation: 10..36 Vdc (pour les sorties A1-A2-A3-C1) Type de sortie: 4...20mA (alimentée à +10...+36Vdc) Linéarité: ± 0.25% FS (modèle 1800mm à 4300mm) Répétabilité: ± 0,1% PE Certificat: Aucun certificat en annexe Accessoires: Aucun Matériau: - Transducteur: PBT- Câble: Acier inoxydable AISI316 recouvert de nylon Ø 0,85mm Degré de protection: IP67 Température de fonctionnement: -40°C...+85°C Série: GSF

Titre : VLP200 CAPTEUR POTENTIOMÉTRIQUE À ROTULES COURSE 200MM Le capteur potentiométrique à rotules VLP200 est un choix idéal pour les applications industrielles. Connu également sous le nom de Voltage Divider, ce capteur offre une tension de sortie variable, proportionnelle à la position de la tige de déplacement. Grâce à sa technologie fiable et éprouvée, il garantit des mesures précises et une grande durabilité. Le VLP200 est équipé d'un contacteur à balais qui se déplace sur une piste résistive, liée mécaniquement à la tige en mouvement. La tension de sortie est donc directement liée à la position du balai et proportionnelle à la tension d'entrée. Cette conception ingénieuse permet d'obtenir des mesures précises et fiables. Les rotules sphériques intégrées au capteur assurent un excellent positionnement en absorbant les jeux mécaniques éventuels lors du montage. Vous pouvez ainsi compter sur une précision optimale dans toutes vos applications. Le VLP200 se distingue par sa robustesse, offrant une protection IP65 pour résister aux conditions industrielles les plus exigeantes. Sa tension maximale de 42 Vdc lui permet de s'adapter à une large gamme de systèmes. Caractéristiques clés du VLP200 : Résistance : piste résistive conductrice en plastique Nombre d'activations : 25 x 10^6 cycles Linéarité : +/- 0.1% Résistance +/- 20% : 10kΩ Vitesse max. : 10 m/sec. Tenue aux chocs : 50g / 10ms Câble : 600 mm (blindé) Course électrique : 202 mm Course totale effective : 200 mm Dimension du corps : 310,50 mm Dimension rétracté : 351 mm Dimension en extension (maxi) : 551 mm La marque VARIOHM est réputée pour la qualité de ses capteurs de position. Avec le VLP200, vous pouvez être sûr d'obtenir des mesures précises et fiables pour optimiser vos processus industriels. Choisissez le VLP200 CAPTEUR POTENTIOMÉTRIQUE À ROTULES COURSE 200MM pour des mesures de position précises et une durabilité exceptionnelle dans vos applications industrielles.

Capteur de position linéaire robuste ELPM-150 . Idéal pour le sport automobile, mais aussi dans les industries exigeantes. Extrêmement robuste et compact Boîtier en aluminium étanchéité IP67 Balais amortis en élastomère pour une résistance aux chocs et aux vibrations Fixations par rotules à alignement automatique Longueur de course : 150mm Longueur hors tout du capteur (en position rentrée, entraxe rotules) : 228mm Longueur du capteur (en position max, entraxe rotules) : 378mm Longueur du corps : 203mm Diamètre du corps : 9,5mm Vitesse : 10m/sec max Résistance (+/- 20%) : 10 KOhm Linéarité : +/- 0,5% Poids : 48g Plage de température : de -30°c à + 150°c (175°c sur une courte durée) Courant : <0,01 mA Tension 24V Câblage : 3 fils, 50cm Ce capteur de position linéaire de la série ELPM, éprouvé dans le sport automobile, a une grande durée de vie et des performances extrêmement fiables pour les applications de mesure de position dans des environnements difficiles tels que la mesure de la hauteur de caisse, de la suspension ou de l'angle de braquage. Ce capteur ELPM-150 compact de 9,5 mm de diamètre est développé grâce à une technologie qui permet de maintenir un contact permanent et uniforme avec le support et cela avec un très faible bruit électrique, même dans les conditions physiques et environnementales difficiles. Fiche technique  ELPM-150 Fiche technique ELPM-150   D'autres options sont disponibles sur ce capteur, que ce soit la longueur de course (de 25mm à 175mm par incréments de 25mm) mais aussi sur la protection (le capteur ELPM-S est plus résistant) ou encore sur le système de fixation (tiges filetées, à clipper, avec ressort de rappel ELPM-SO, ELPM-POP, ELPM-RCE) . Contactez nous pour ces versions. Contactez-nous pour tout besoin spécifique avant de passer commande [maxbutton id="3"]   Ces pages peuvent vous intéresser : https://pitch-technologies.fr/2018/10/15/capteur-de-deplacement-lineaire-elpm/ https://pitch-technologies.fr/produits/capteur-de-position-lineaire/#potentiom

Système de mesure de position magnétostrictif Forme: Série Profil Montage: Brides de fixation Capteur de position, nombre max.: 2 Interface: Analogique, tension 0-10Vdc / 10-0Vdc Longueur de mesure: 50 mm Fidélité de répétition: ± 10 µm Écart de linéarité: ± 50 µm Fréquence de mesure max.: 4000 Hz Raccordement: Connecteur mâle M16x0,75 8 pôles Tension d'emploi Ub: 10-30Vdc Version mécanique: Profil quadratique - 37 x 35 mm Matériau du boîtier: Aluminium Classe de protection: IP67 Température ambiante: -40...85 °C Homologation / conformité: CE, cULus, UKCA, WEEE Série: BTL7-P
