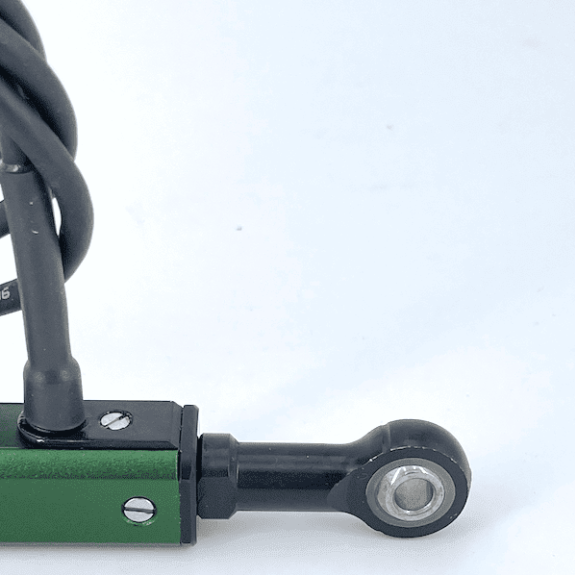

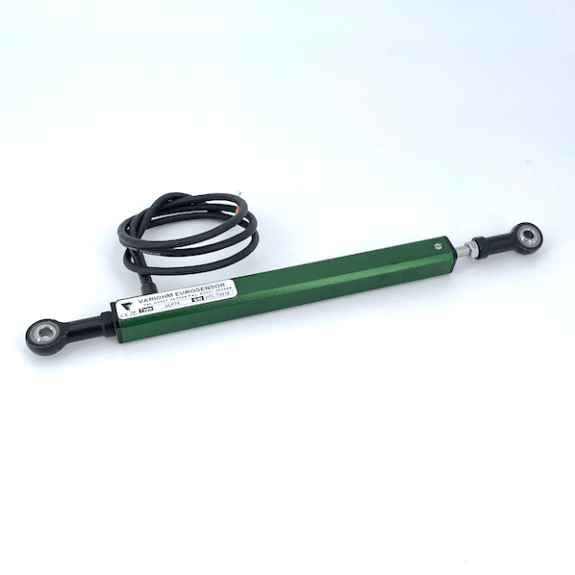

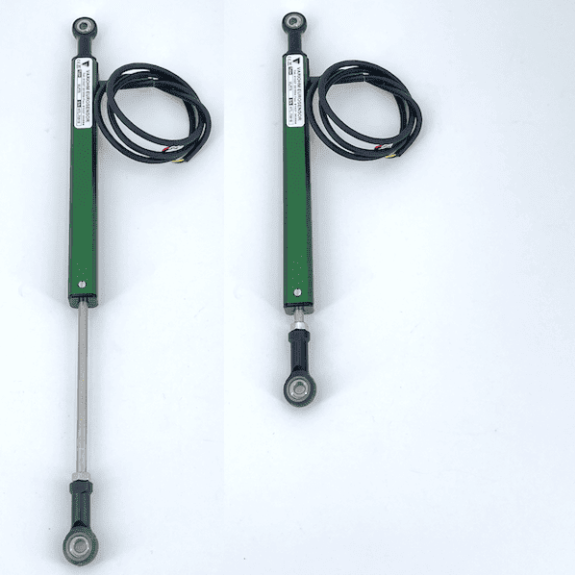

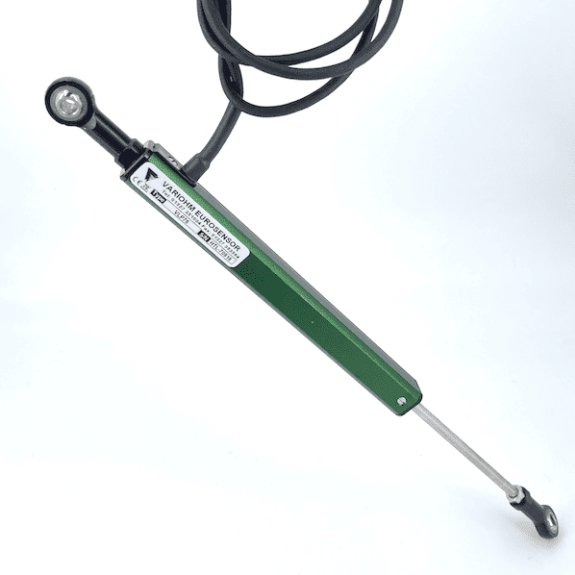

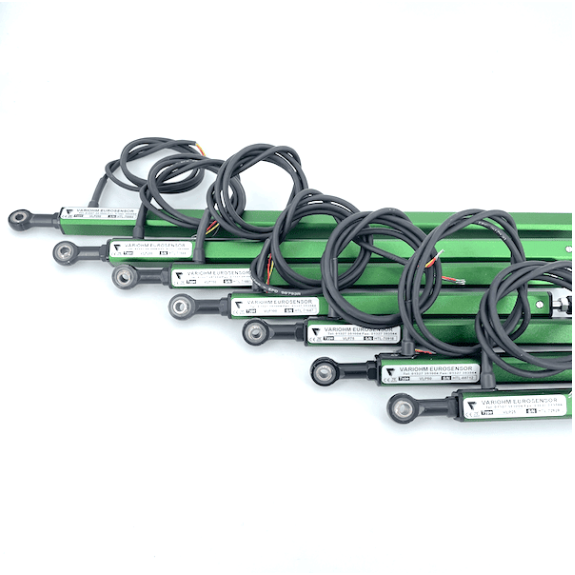

VLP75 potentiomètre linéaire course 75mm fixation par rotules

Cet inclinomètre électronique 100010-02 est un capteur de mesure d’angle hautes performances mais économique . Fonctionnement fiable et faible consommation d'énergie (5 à 16V, @ 3 mA) . L'électronique CMOS convertit les changements de résistance intrinsèquement linéaires du capteur en sortie ratiométrique facile à interpréter . Le clinomètre est compact, robuste et léger et est facile à intégrer mécaniquement. Ce clinomètre est un appareil qui permet de mesurer l'inclinaison d'un plan par rapport à l'horizontale (pente d'un terrain, pendage d'une couche géologique, inclinaison d'un drone, gîte d'un bateau, etc.) . Ce capteur d'inclinaison 100010-02 est très précis, sans pièces mobiles, et utilise la technologie de fabrication CMOS (Complementary Metal Oxide Semiconductor). Il est facile à intégrer dans vos équipements : compact, léger & robuste. •Plage de mesure : angle de + ou - 60° •résolution : 0,001° •linéarité : - de 0 à 10 degrés : +/- 0,1° - de 10 à 45 degrés : +/- 1% d'angle - de 0 à 10 degrés : monotonic •répétabilité : 0,05° •Erreur d'axe transversal : < à 1% à 45° •Précision : +/- 0.25% pleine échelle •Température de fonctionnement : de -40°c à + 85°c •Fréquence de réponse : 0,5 Hz Constance : 0,3 Sec Câblage : 4 pins (VDC, terre, signal référence, signal de sortie) Alimentation stabilisée Fonction croissante Influence de la température sur la valeur mesurée : ° Consommation : 3mA Courant / tension : de 5 à 16V clinomètre CLINE LABS 100010-02 Poids 56g

CAPTEUR ANGULAIRE MINIATURE À EFFET HALL, 360°, SORTIE REDONDANTE CMRK-B-112-1216-360-11-78-50 •Plage de mesure : 360° •Technologie à effet hall (pas de liaison mécanique) •2 signaux de sortie (sens horaire et anti-horaire) •Signal ratiométrique 5% à 95% de la tension d’entrée •Aimant carré 5x5x2 •Durée de vie excellente •Miniature pour encombrement réduit (21,5mm de large) CAPTEUR ANGULAIRE DE 21MM À EFFET HALL POUR MESURE DE POSITION ROTATIVE 360°, DOUBLE PISTE CMRK-B-112-1216-360-11-78-50 •Plage de mesure : 360° •Aimant 5x5x2mm •Durée de vie : 100 million de cycles •Signal de sortie : 2 signaux ratiométriques indépendants (sens horaire et anti-horaire), 5% à 95% de la tension d’alimentation en entrée •Boitier en aluminium anodisé 21,5mm x 6,6mm •Fixation par oreilles, 21mm de large •Indice de protection : IP68 •Plage de température : -40°C / +125°C (150°C en pic) •Vibration : 20…2000 Hz; Amax = 0.75 mm; amax = 31,4g (IEC 60068-2-6) •Alimentation : 5V +/-0,5V 3 fils de 50cm •6 Fils : Raychem Spec 55, 24 AWG •Linéarité : +/- 0,5% de la plage •Résistance d’isolation : 200 MΩ (500 VDC) •Ce capteur est fourni avec un aimant carré 5×5 (B). L’entrefer doit être entre 0.5 et 3mm. L’axe de centrage doit être ajusté à +/- 0.75mm maxi. Technologie : Le capteur EURO CMRK est la version miniaturisée du capteur XPK. Il utilise le principe de l’effet Hall et il n’ya pas besoin de liaison mécanique avec l’objet en rotation. Un aimant fixé sur l’objet tournant permet la détection du mouvement circulaire. Cette technologie permet par exemple de détecter la position d’une pièce au travers d’une paroi sans avoir à effectuer de liaison mécanique (trou de passage d’un arbre). Si vous souhaitez l’axe, ce sont les capteurs miniatures CMRT qu’il vous faut, ils sont ici ! Cette gamme de capteurs miniatures propose de nombreuses options : •Plage de mesure paramètrable en usine (de 30° à 360° par incrément de 1°) •Différents aimant (à visser, à coller, sur vis hexagonale M2, à clavette, femelle M2) •Sortie câble : longueur sur mesure

•Vitesse de fonctionnement : 10 mètres/sec. •Course : 150 mm •Connecteur coudé : DIN 43650 •Montage : 2 brides de fixation •Tension max. : 60Vdc •Durée de vie : 100 millions de cycles CAPTEUR DE POSITION ET DE DÉPLACEMENT POTENTIOMÈTRIQUE KTC-150-P Le KTC-150P est un capteur potentiomètrique utilisé pour mesurer un déplacement ou une position linéaire. On utilise ce capteur dans beaucoup d’applications d’automatismes ou de process industriels. Ce potentiomètre linéaire permet de donner un retour d’information de position sur une course donnée. Le signal de sortie est une tension proportionnelle à la position des balais sur la piste résistive et dépend aussi de la tension d’entrée (60Vdc max.). La course de ce capteur de position linéaire est de 151 mm. Il a une excellente répétabilité (+/-0.01mm) et linéarité (+/-0,05%), il est donc parfaitement adapté pour les applications industrielles pour lesquelles un retour de position est nécessaire. La tige de déplacement est en acier inoxydable et le corps en aluminium ce qui rend ce capteur de position parfaitement adapté aux environnements difficiles. Il est livré avec 2 brides de fixation et a une section carrée de 33 mm. Le connecteur est du type DIN43650 pour ce capteur de position et de déplacement linéaire potentiomètrique. Le capteur de position linéaire KTC-150P est fiable, résistant, facile à installer et permet un interfaçage rapide avec votre système d’acquisition.

Le potentiomètre linéaire VLP250 fournit une tension de sortie variable, proportionnelle à la position de la tige de déplacement . Ce capteur est conçu principalement pour des applications industrielles. Connu aussi sous le nom de Voltage Divider, cette technologie est fiable et éprouvée depuis de nombreuse années . Un contacteur à balais, lié mécaniquement avec la tige en mouvement, se déplace sur une piste résistive . La tension de sortie est donc liée à la position du balai et est directement proportionnelle à la tension d'entrée. Les rotules sphériques assurent un excellent positionnement en absorbant les jeux mécanique éventuels lors du montage. Cette série est plus robuste que la série des PZ. •Tension : 42 Vdc max. •Plage de tension de sortie du potentiomètre : proportionnelle à la tension d'entrée •Température d'utilisation : de -40 à +100 °c •Répétabilité : +/- 0,01mm •Résistance : piste résistive conductrice en plastique •Nombre d'activations : 25 x 106 cycles •Linéarité : +/- 0.1% •Résistance +/- 20% : 10kΩ •Vitesse max .: 10 m/sec. •Tenue aux chocs : 50g / 10ms •Câble : 600 mm (blindé) •Course électrique : 250 mm •Course totale : 250 mm •Dimension du corps : 365,50 mm •Dimension rétracté : 401 mm •Dimension en extension (maxi) : 651 mm •Fixation : 2 rotules sphériques (Pivoting Slide)

Capteur effet hall rotatif pour mesure de position angulaire, double signal EURO-XP-2871-836-214-911 Plage de mesure : 360° Double piste : 1 sens horaire / 1 sens anti-horaire Vitesse max .: 120 tour/min. Couple : <0,8Nm Corps : Plastique résistant, fixation par oreilles Indice de protection : IP67 Palier : Bronze Axe : Acier inoxydable Liaison mécanique : lamelle à ressort Plage de température : -40°C / +125°C Vibration : 5...2000 Hz; Amax = 0.75 mm; amax = 20g (IEC 60068-2-6) Alimentation : 5V +/-0,5, 6 fils e 1m Signal de sortie : 0,5% à 95% de la tension d’entrée Linéarité : +/- 0,5% de la plage Isolation : 10 M Ohms Répétabilité : <=0,2% Durée de vie : > 50 millions de cycles

Le potentiomètre linéaire VLP25 fournit une tension de sortie variable, proportionnelle à la position de la tige de déplacement . Ce capteur est conçu principalement pour des applications industrielles. Ce Voltage Divider dispose d'une technologie fiable et éprouvée depuis de nombreuse années . Un contacteur à balais, lié mécaniquement avec la tige en mouvement, se déplace sur une piste résistive . La tension de sortie est donc liée à la position du balai et est directement proportionnelle à la tension d'entrée. Les rotules sphériques assurent un excellent positionnement en absorbant les jeux mécanique éventuels lors du montage. Cette série est plus robuste que la série des PZ. Tension : 42 Vdc max. Plage de tension de sortie du potentiomètre : proportionnelle à la tension d'entrée Température d'utilisation : de -40 à +100 °c Répétabilité : +/- 0,01mm Résistance : piste résistive conductrice en plastique Nombre d'activations : 25 x 106 cycles Linéarité : +/- 0.2% Résistance +/- 20% : 2,5kΩ Vitesse max .: 10 m/sec. Tenue aux chocs : 50g / 10ms Câble : 600 mm (blindé) Course électrique : 27 mm Course totale : 25 mm Dimension du corps : 132,50 mm Dimension rétracté : 173 mm
