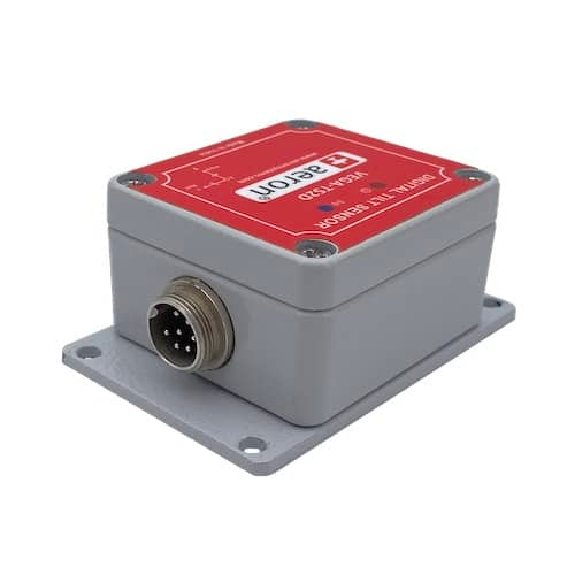

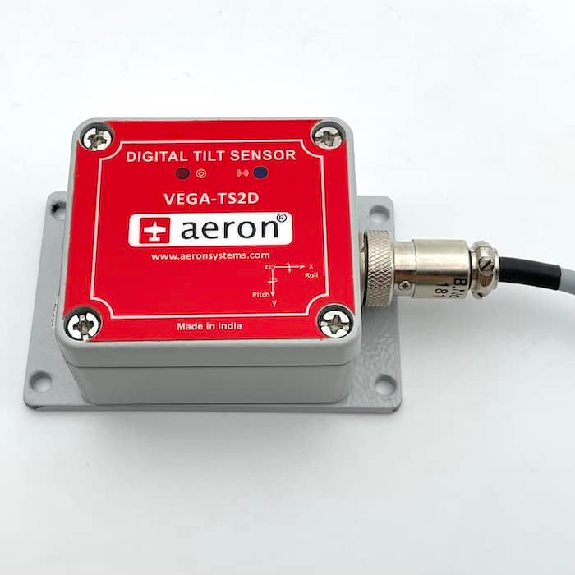

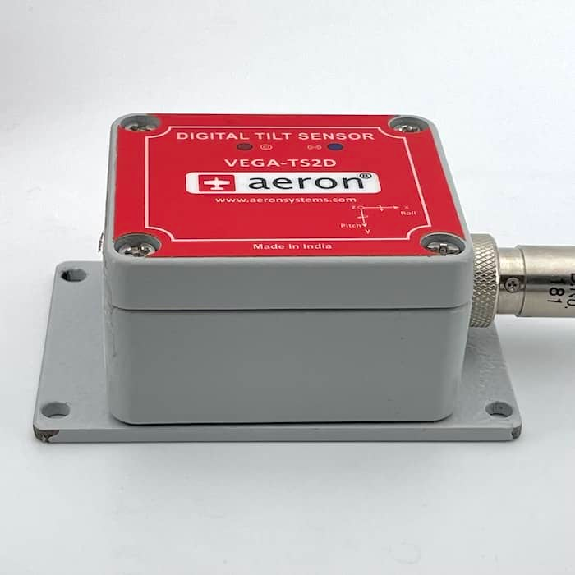

Capteur d'inclinaison numérique 2 axes +/-180° et +/- 60° TS2D

Cet inclinomètre électronique 100010-02 est un capteur de mesure d’angle hautes performances mais économique . Fonctionnement fiable et faible consommation d'énergie (5 à 16V, @ 3 mA) . L'électronique CMOS convertit les changements de résistance intrinsèquement linéaires du capteur en sortie ratiométrique facile à interpréter . Le clinomètre est compact, robuste et léger et est facile à intégrer mécaniquement. Ce clinomètre est un appareil qui permet de mesurer l'inclinaison d'un plan par rapport à l'horizontale (pente d'un terrain, pendage d'une couche géologique, inclinaison d'un drone, gîte d'un bateau, etc.) . Ce capteur d'inclinaison 100010-02 est très précis, sans pièces mobiles, et utilise la technologie de fabrication CMOS (Complementary Metal Oxide Semiconductor). Il est facile à intégrer dans vos équipements : compact, léger & robuste. •Plage de mesure : angle de + ou - 60° •résolution : 0,001° •linéarité : - de 0 à 10 degrés : +/- 0,1° - de 10 à 45 degrés : +/- 1% d'angle - de 0 à 10 degrés : monotonic •répétabilité : 0,05° •Erreur d'axe transversal : < à 1% à 45° •Précision : +/- 0.25% pleine échelle •Température de fonctionnement : de -40°c à + 85°c •Fréquence de réponse : 0,5 Hz Constance : 0,3 Sec Câblage : 4 pins (VDC, terre, signal référence, signal de sortie) Alimentation stabilisée Fonction croissante Influence de la température sur la valeur mesurée : ° Consommation : 3mA Courant / tension : de 5 à 16V clinomètre CLINE LABS 100010-02 Poids 56g

CAPTEUR ANGULAIRE MINIATURE À EFFET HALL, 360°, SORTIE REDONDANTE CMRK-B-112-1216-360-11-78-50 •Plage de mesure : 360° •Technologie à effet hall (pas de liaison mécanique) •2 signaux de sortie (sens horaire et anti-horaire) •Signal ratiométrique 5% à 95% de la tension d’entrée •Aimant carré 5x5x2 •Durée de vie excellente •Miniature pour encombrement réduit (21,5mm de large) CAPTEUR ANGULAIRE DE 21MM À EFFET HALL POUR MESURE DE POSITION ROTATIVE 360°, DOUBLE PISTE CMRK-B-112-1216-360-11-78-50 •Plage de mesure : 360° •Aimant 5x5x2mm •Durée de vie : 100 million de cycles •Signal de sortie : 2 signaux ratiométriques indépendants (sens horaire et anti-horaire), 5% à 95% de la tension d’alimentation en entrée •Boitier en aluminium anodisé 21,5mm x 6,6mm •Fixation par oreilles, 21mm de large •Indice de protection : IP68 •Plage de température : -40°C / +125°C (150°C en pic) •Vibration : 20…2000 Hz; Amax = 0.75 mm; amax = 31,4g (IEC 60068-2-6) •Alimentation : 5V +/-0,5V 3 fils de 50cm •6 Fils : Raychem Spec 55, 24 AWG •Linéarité : +/- 0,5% de la plage •Résistance d’isolation : 200 MΩ (500 VDC) •Ce capteur est fourni avec un aimant carré 5×5 (B). L’entrefer doit être entre 0.5 et 3mm. L’axe de centrage doit être ajusté à +/- 0.75mm maxi. Technologie : Le capteur EURO CMRK est la version miniaturisée du capteur XPK. Il utilise le principe de l’effet Hall et il n’ya pas besoin de liaison mécanique avec l’objet en rotation. Un aimant fixé sur l’objet tournant permet la détection du mouvement circulaire. Cette technologie permet par exemple de détecter la position d’une pièce au travers d’une paroi sans avoir à effectuer de liaison mécanique (trou de passage d’un arbre). Si vous souhaitez l’axe, ce sont les capteurs miniatures CMRT qu’il vous faut, ils sont ici ! Cette gamme de capteurs miniatures propose de nombreuses options : •Plage de mesure paramètrable en usine (de 30° à 360° par incrément de 1°) •Différents aimant (à visser, à coller, sur vis hexagonale M2, à clavette, femelle M2) •Sortie câble : longueur sur mesure

Le potentiomètre linéaire VLP200 fournit une tension de sortie variable, proportionnelle à la position de la tige de déplacement . Ce capteur est conçu principalement pour des applications industrielles. Connu aussi sous le nom de Voltage Divider, cette technologie est fiable et éprouvée depuis de nombreuse années . Un contacteur à balais, lié mécaniquement avec la tige en mouvement, se déplace sur une piste résistive . La tension de sortie est donc liée à la position du balai et est directement proportionnelle à la tension d'entrée. Les rotules sphériques assurent un excellent positionnement en absorbant les jeux mécaniques éventuels lors du montage. Cette série est plus robuste que la série des PZ. Protection IP65 Tension : 42 Vdc max. Plage de tension de sortie du potentiomètre : proportionnelle à la tension d'entrée •Résistance : piste résistive conductrice en plastique •Nombre d'activations : 25 x 106 cycles •Linéarité : +/- 0.1% •Résistance +/- 20% : 10kΩ •Vitesse max .: 10 m/sec. •Tenue aux chocs : 50g / 10ms •Câble : 600 mm (blindé) •Course électrique : 202 mm •Course totale effective : 200 mm •Dimension du corps : 310,50 mm •Dimension rétracté : 351 mm •Dimension en extension (maxi) : 551 mm

Le potentiomètre linéaire VLP150 fournit une tension de sortie variable, proportionnelle à la position de la tige de déplacement . Ce capteur est conçu principalement pour des applications industrielles. Connu aussi sous le nom de Voltage Divider, cette technologie est fiable et éprouvée depuis de nombreuse années . Un contacteur à balais, lié mécaniquement avec la tige en mouvement, se déplace sur une piste résistive . La tension de sortie est donc liée à la position du balai et est directement proportionnelle à la tension d'entrée. Les rotules sphériques assurent un excellent positionnement en absorbant les jeux mécanique éventuels lors du montage. Cette série est plus robuste que la série des PZ. Tension : 42 Vdc max. Plage de tension de sortie du potentiomètre : proportionnelle à la tension d'entrée Température d'utilisation : de -40°C à +100 °C Répétabilité : +/- 0,01mm Résistance : piste résistive conductrice en plastique Nombre d'activations : 25 x 106 cycles Résistance +/- 20% : 10kΩ Vitesse max .: 10 m/sec. Tenue aux chocs : 50g / 10ms Câble : 600 mm (blindé) Course électrique effective : 150 mm Course totale : 152 mm Dimension du corps : 257,50 mm Dimension rétracté : 298 mm Dimension en extension (maxi) : 342 mm Fixation : 2 rotules sphériques (Pivoting Slide)

Ce capteur est conçu principalement pour des applications industrielles. Connu aussi sous le nom de Voltage Divider, cette technologie est fiable et éprouvée depuis de nombreuse années . Un contacteur à balais, lié mécaniquement avec la tige en mouvement, se déplace sur une piste résistive . La tension de sortie est donc liée à la position du balai et est directement proportionnelle à la tension d'entrée. Les rotules sphériques assurent un excellent positionnement en absorbant les jeux mécanique éventuels lors du montage. Cette série est plus robuste que la série des PZ. Protection IP65 Tension : 42 Vdc max. Plage de tension de sortie du potentiomètre : proportionnelle à la tension d'entrée Répétabilité : +/- 0,01mm Résistance : piste résistive conductrice en plastique Nombre d'activations : 25 x 106 cycles Résistance +/- 20% : 5kΩ Vitesse max .: 10 m/sec. Tenue aux chocs : 50g / 10ms Câble : 600 mm (blindé) Course totale : 102 mm Course électrique effective : 100 mm Dimension du corps : 207,50 mm Dimension rétracté : 248 mm Dimension en extension (maxi) : 348 mm Fixation : 2 rotules sphériques (Pivoting Slide)

Le potentiomètre linéaire VLP25 fournit une tension de sortie variable, proportionnelle à la position de la tige de déplacement . Ce capteur est conçu principalement pour des applications industrielles. Ce Voltage Divider dispose d'une technologie fiable et éprouvée depuis de nombreuse années . Un contacteur à balais, lié mécaniquement avec la tige en mouvement, se déplace sur une piste résistive . La tension de sortie est donc liée à la position du balai et est directement proportionnelle à la tension d'entrée. Les rotules sphériques assurent un excellent positionnement en absorbant les jeux mécanique éventuels lors du montage. Cette série est plus robuste que la série des PZ. Tension : 42 Vdc max. Plage de tension de sortie du potentiomètre : proportionnelle à la tension d'entrée Température d'utilisation : de -40 à +100 °c Répétabilité : +/- 0,01mm Résistance : piste résistive conductrice en plastique Nombre d'activations : 25 x 106 cycles Linéarité : +/- 0.2% Résistance +/- 20% : 2,5kΩ Vitesse max .: 10 m/sec. Tenue aux chocs : 50g / 10ms Câble : 600 mm (blindé) Course électrique : 27 mm Course totale : 25 mm Dimension du corps : 132,50 mm Dimension rétracté : 173 mm
