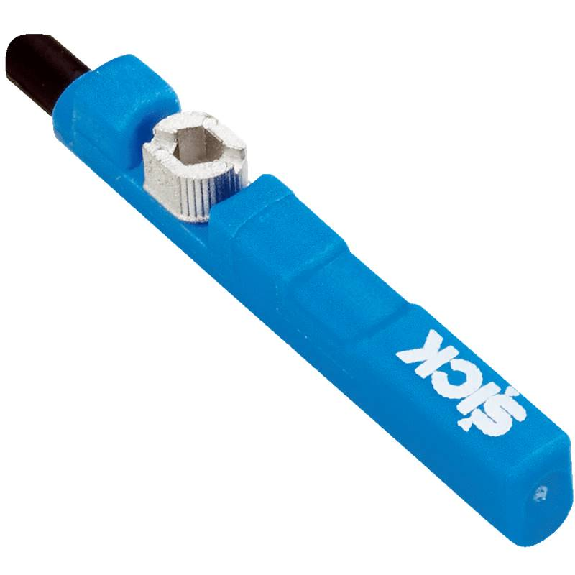

DPM Vérins rainures en C PNP NO / Câble 5m

Capteur magnétique pour vérins• Type de vérins: Vérins à rainure en C• Version électrique: 3 fils DC• Surcourse typ.: 4 mm• Sortie de commutation: PNP• Type de commutation: Contact à fermeture (NO)• Interface de communication: -• Raccordement: Câble, 3 fils, 2 m• Tension d'alimentation: 10-30Vdc• Longueur du boîtier: • Matériau du boîtier: Plastique • Indice de protection: IP68 (EN 60529• Température de fonctionnement: –30 °C .. . +80 °C• Série: MZC1

Capteur magnétique pour vérins• Type de vérins: Vérins à rainure en C• Rainure de fabricant préférée: SMCBimbaSchunk• Version électrique: 4 fils DC• Sortie de commutation: 2 x PNP• Type de commutation: Contact à fermeture (NO)• Interface de communication: -• Raccordement: Câble, 4 fils, 3 m• Tension d'alimentation: 10-30Vdc• Série: MZ2Q-C

Capteur magnétique pour vérins• Type de vérins: Vérins à rainure en T • Version électrique: 3 fils DC• Sortie de commutation: PNP• Type de commutation: Contact à fermeture (NO)• Interface de communication: -• Raccordement: Câble avec connecteur mâle M8, 3 pôles, 0,3 m• Tension d'alimentation: 10-30Vdc• Série: MZT8

Capteur magnétique pour vérins• Type de vérins: Vérins à rainure en C• Rainure de fabricant préférée: SMCBimbaSchunk• Version électrique: 4 fils DC• Plage de détection: 0 mm .. . 50 mm • Sortie de commutation: 2 x PNP• Type de commutation: Contact à fermeture (NO)• Interface de communication: -• Raccordement: Câble avec connecteur mâle M8, 4 pôles, 0,5 m• Tension d'alimentation: 12-30Vdc• Longueur du boîtier: 19,5 mm • Matériau du boîtier: Plastique • Indice de protection: IP67 (EN 60529)• Température de fonctionnement: –20 °C .. . +75 °C • Série: MZ2Q-C

Capteur magnétique pour vérins• Type de vérins: Vérins à rainure en T • Version électrique: 3 fils DC• Sortie de commutation: PNP• Type de commutation: Contact à fermeture (NO)• Interface de communication: -• Raccordement: Câble, 3 fils, 2 m• Tension d'alimentation: 10-30Vdc• Série: MZT8

Capteur magnétique pour vérins• Type de vérins: Vérins à rainure en T • Version électrique: 4 fils DC• Sortie de commutation: 2 x PNP• Type de commutation: Contact à fermeture (NO)• Interface de communication: -• Raccordement: Câble, 4 fils, 2 m, PUR• Tension d'alimentation: 12-30Vdc• Longueur du boîtier: 40 mm• Matériau du boîtier: Plastique• Indice de protection: IP67 (EN 60529)• Température de fonctionnement: –20 °C .. . +75 °C• Série: MZ2Q-T

Capteur magnétique pour vérins• Type de vérins: Vérins à rainure en T • Version électrique: 3 fils DC• Sortie de commutation: PNP• Type de commutation: Contact à fermeture (NO)• Interface de communication: -• Raccordement: Câble, 3 fils, 3 m• Tension d'alimentation: 10-30Vdc• Série: MZT8

Détecteur magnétique pour vérins• Type: Pour vérins à rainure en C• Version électrique: 3 fils DC• Surcourse typ.: 2 mm• Sortie de commutation: PNP• Type de commutation: Contact à fermeture (NO)• Fréquence de commutation: 1.000 Hz• Raccordement: Câble PUR, 3 fils, 2 m• Tension d'alimentation: 10-30Vdc• Longueur du boîtier: 19,5 mm• Matériau du boîtier: Plastique• Indice de protection: IP67• Température de fonctionnement: –25 °C .. . +75 °C• Caractéristiques spécifiques: Montage totalement encastré et donc protégé dans la rainure• Série: MZC2

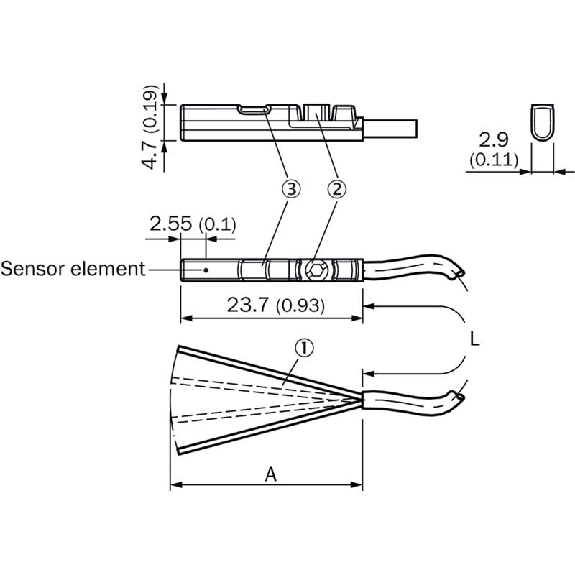

Un capteur pour des applications multiples : la forme du capteur convient à toutes les rainures en C courantes, quels que soient le profil et la marque du vérin Montage facile et rapide avec clé Allen ou tournevis plat Faibles coûts de maintenance car le capteur est résistant aux chocs et aux vibrations et ne peut donc pas glisser dans la rainure Gain de temps lors de l’installation initiale et du remplacement des appareils car le capteur s’insère très facilement par le haut dans la rainure. Démontage inutile des capuchons du vérin. Boîtier très robuste avec indice de protection IP 67, IP 68 ou IP 69K prolongeant la durée de vie du capteur Caractéristiques Type de vérin Rainure en C Formes de vérin avec adaptateur Rail SMC CDQ2 Rail SMC ECDQ2 Vérin cylindrique Vérins à tige profilée et à tirant Longueur du boîtier 23,7 mm Sortie de commutation PNP Fréquence de commutation 1.000 Hz Fonction de sortie Contact NO Version électrique CC 3 fils Indice de protection IP68, IP69K 1) 2) 1) Selon EN 60529 (IP67/IP68). 2) Selon DIN 40050 (IP69K). Mécanique/électronique Tension d'alimentation 10 V DC ... 30 V DC Consommation 8 mA, sans charge Chute de tension ≤ 2,5 V Courant permanent Ia ≤ 100 mA Classe de protection III Sensibilité de réponse typ. 2,2 mT Surcourse typ. 4 mm Hystérésis typ. ≤ 0,8 mT Reproductibilité ≤ 0,1 mT 1) Protection contre l'inversion de polarité Oui Protection contre les courts-circuits Oui Suppression d'impulsion à la mise sous tension Oui Température de fonctionnement –30 °C ... +80 °C Immunité aux chocs et aux vibrations 30 g, 11 ms / 10 … 55 Hz, 1 mm CEM Selon EN 60947-5-2 Mode de raccordement Câble, 3 fils, 2 m Mode de raccordement, détail Section du conducteur 0,09 mm² Diamètre de câble Ø 2,2 mm Rayon de courbure En cas de pose fixe > 2 x diamètre de câble À l’état en mouvement > 5 x diamètre de câble Sortie de câble Axial

Capteur magnétique pour vérins• Type de vérins: Vérins à rainure en T • Version électrique: 3 fils DC• Sortie de commutation: PNP• Type de commutation: Contact à ouverture (NF)• Interface de communication: -• Raccordement: Câble, 3 fils, 10 m• Série: MZT8

Capteur magnétique pour vérins• Type de vérins: Vérins à rainure en T • Version électrique: 3 fils DC• Surcourse typ.: 3 mm• Sortie de commutation: PNP• Type de commutation: Contact à fermeture (NO)• Fréquence de commutation: 1.000 Hz• Interface de communication: -• Raccordement: Câble, 3 fils, 2,5 m, PUR• Tension d'alimentation: 10-30Vdc• Longueur du boîtier: 24 mm• Materiau du boîtier: Plastique, PA12• Indice de protection: IP68 (EN 60529), IP69K (DIN 40050)• Température de fonctionnement: –30 °C .. . +80 °C• Série: MZT8

Capteur magnétique pour vérins• Type de vérins: Vérins à rainure en T • Version électrique: 3 fils DC• Sortie de commutation: PNP• Type de commutation: Contact à fermeture (NO)• Interface de communication: -• Raccordement: Câble, 3 fils, 10 m• Série: MZT8

Capteur magnétique pour vérins• Type de vérins: Vérins à rainure en T • Version électrique: 4 fils DC• Sortie de commutation: 2 x PNP• Type de commutation: Contact à fermeture (NO)• Interface de communication: -• Raccordement: Câble, 4 fils, 5 m, PUR• Tension d'alimentation: 12-30Vdc• Matériau du boîtier: Plastique• Longueur du boîtier: 40 mm• Indice de protection: IP67 (EN 60529)• Température de fonctionnement: –20 °C .. . +75 °C• Série: MZ2Q-T

Capteur magnétique pour vérins• Type de vérins: Vérins à rainure en T • Version électrique: 4 fils DC• Sortie de commutation: 2 x PNP• Type de commutation: Contact à fermeture (NO)• Interface de communication: -• Raccordement: Câble avec connecteur mâle M8, 4 pôles, 0,5 m• Tension d'alimentation: 10-30Vdc• Indice de protection: IP67 • Série: MZ2Q-T

Capteur magnétique pour vérins• Type de vérins: Vérins à rainure en T • Version électrique: 3 fils DC• Surcourse typ.: 3 mm• Sortie de commutation: PNP• Type de commutation: Contact à fermeture (NO)• Fréquence de commutation: 1.000 Hz• Interface de communication: -• Raccordement: Câble, 3 fils, 5 m• Tension d'alimentation: 10-30Vdc• Longueur du boîtier: 24 mm• Matériau du boîtier: Plastique, PA12• Indice de protection: IP68, IP69K• Température de fonctionnement: –30 °C .. . +80 °C• Série: MZT8
