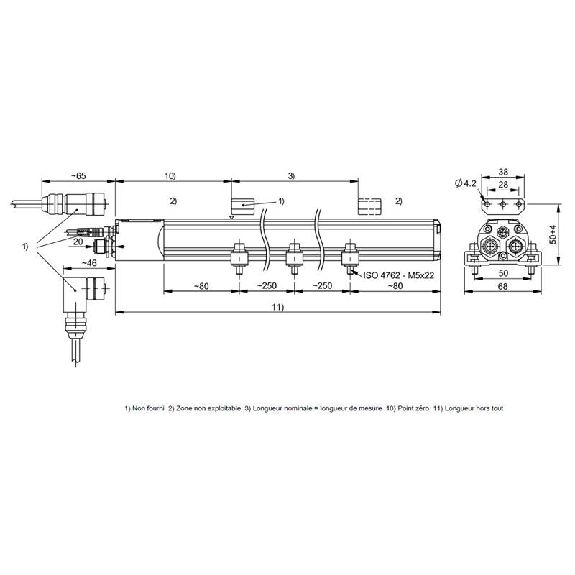

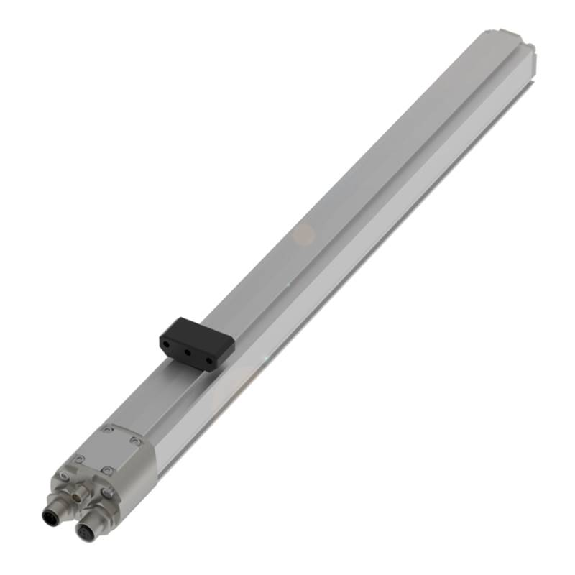

Capteur de position linéaire 1000mm, PROFIBUS-DP, brides

Capteur magnétique pour vérins• Type de vérins: Vérins à rainure en C• Version électrique: 3 fils DC• Surcourse typ.: 4 mm• Sortie de commutation: PNP• Type de commutation: Contact à fermeture (NO)• Interface de communication: -• Raccordement: Câble, 3 fils, 5 m• Tension d'alimentation: 10-30Vdc• Longueur du boîtier: • Matériau du boîtier: Plastique • Indice de protection: IP68 (EN 60529• Température de fonctionnement: –30 °C .. . +80 °C• Série: MZC1

Capteur magnétique pour vérins• Type de vérins: Vérins à rainure en T • Version électrique: 2 fils AC/DC• Surcourse typ.: 10 mm• Sortie de commutation: Reed• Type de commutation: Contact à fermeture (NO)• Fréquence de commutation: ± 400 Hz• Interface de communication: -• Raccordement: Câble, 2 fils, 2 m, PVC• Tension d'alimentation: 5-30Vac/dc• Longueur du boîtier: 29,5 mm• Indice de protection: IP65, IP67 (EN 60529)• Température de fonctionnement: –30 °C .. . +70 °C• Série: RZT7

Type de vérin Rainure en T Formes de vérin avec adaptateur Vérin à profilé Vérin à tirant Vérin cylindrique Vérin avec rainure en queue d'aronde Rail SMC CDQ2 Rail SMC ECDQ2 Longueur du boîtier 29,5 mm Sortie de commutation NPN Fréquence de commutation 1.000 Hz Fonction de sortie Contact NO Version électrique CC 3 fils 1) Selon EN 60529. Mécanique/électronique Tension d'alimentation 10 V DC ... 30 V DC Consommation 8 mA, sans charge Chute de tension ≤ 2 V Courant permanent Ia ≤ 100 mA Classe de protection III Sensibilité de réponse typ. 3 mT Surcourse typ. 10 mm Hystérésis typ. < 0,8 mT Reproductibilité ≤ 0,1 mT 1) Protection contre l'inversion de polarité Oui Protection contre les courts-circuits Oui LED d'état de commutation Oui Immunité aux chocs et aux vibrations 30 g, 11 ms / 10 … 55 Hz, 1 mm CEM Selon EN 60947-5-2 Mode de raccordement Câble, 3 fils, 2 m Mode de raccordement, détail Section du conducteur 0,12 mm² Diamètre de câble Ø 2,9 mm Rayon de courbure En cas de pose fixe > 10 x diamètre de câble À l’état en mouvement > 15 x diamètre de câble Sortie de câble Axial Matériau Boîtier Plastique Câble PVC

Capteur de distance inductif• Portée de travail Sa max.: 103.00 mm• Courant de sortie avec Sl min.: 4 mA• Courant de sortie à SI max.: 20 mA• Tension de sortie à Sl min.: 0.00 V• Tension de sortie avec Sl max.: 10.00 V• Raccordement: Connecteur mâle M8 4 pôles• Tension d'alimentation: 16-30Vdc• Matériau du boîtier: PBT• Classe de protection: IP67 (CEI 60529)• Température ambiante: -25...85 °C

Capteur magnétique pour vérins• Type de vérins: Vérins à rainure en T • Version électrique: 4 fils DC• Sortie de commutation: 2 x PNP• Type de commutation: Contact à fermeture (NO)• Interface de communication: -• Raccordement: Câble avec connecteur mâle M8, 4 pôles, 0,3 m• Tension d'alimentation: 10-30Vdc• Série: MZ2Q-T

Capteur de position linéaire avec corps cylindrique 1/2"• Course: 125 mm• Fixation mécanique: Montage par rotules à auto alignement• Linéarité indépendante: Jusqu’à ± 0,05%• Résolution: Infinie• Température de travail: -30...+100°C• Connexion électrique: Câble blindé à 3 conducteurs L= 1 m• Degré de protection: IP60• Certificat en annexe: Aucun• Couleur des têtes en plastique: Vert
