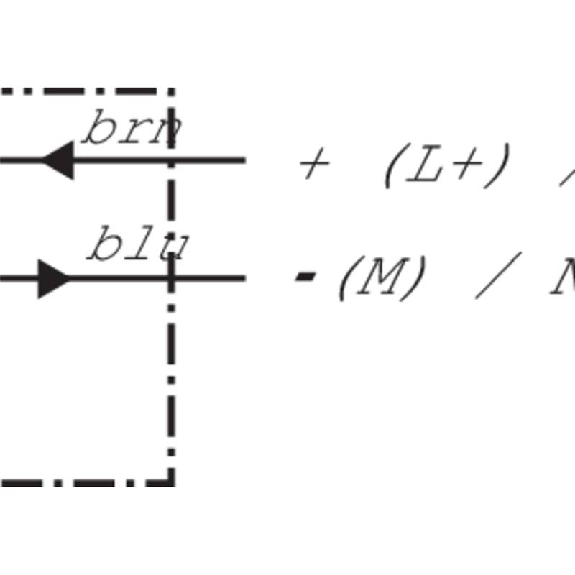

DPM Vérins rainures en T 2 fils REED NO 5-30Vac/dc / Câble 2m PVC

Système de mesure de position inductif• Modèle: Parallélépipédique • Plage de mesure: 0...40 mm • Sortie analogique: 0...10 V • Caractéristique de sortie: Réglable • Fidélité de répétition selon BWN: ±100 µm • Écart de linéarité max.: ±500 µm • Raccordement: Connecteur mâle M12x1, 3 pôles • Tension d'emploi Ub: 15...30 Vdc• Dimensions: 70 x 30 x 16 mm• Matériau du boîtier: PA • Classe de protection: IP67 (CEI 60529) • Température ambiante: -25...85 °C • Homologation / conformité: CE, UKCA, cURus, WEEE

Capteur magnétique pour vérins• Type de vérins: Vérins à rainure en C• Version électrique: 3 fils DC• Surcourse typ.: 4 mm• Sortie de commutation: PNP• Type de commutation: Contact à fermeture (NO)• Interface de communication: -• Raccordement: Câble, 3 fils, 5 m• Tension d'alimentation: 10-30Vdc• Longueur du boîtier: • Matériau du boîtier: Plastique • Indice de protection: IP68 (EN 60529• Température de fonctionnement: –30 °C .. . +80 °C• Série: MZC1

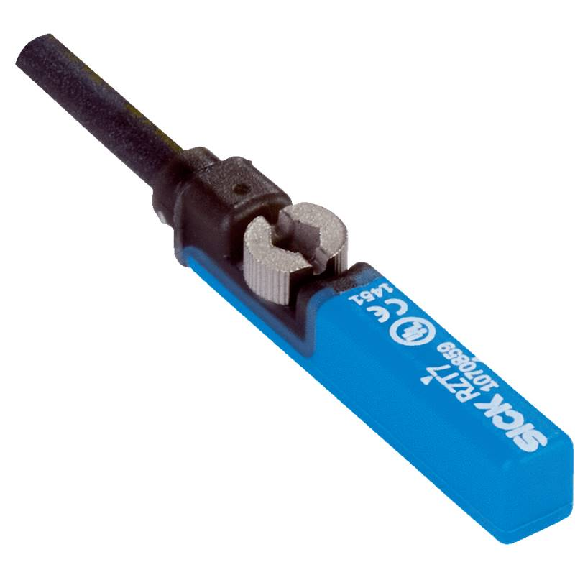

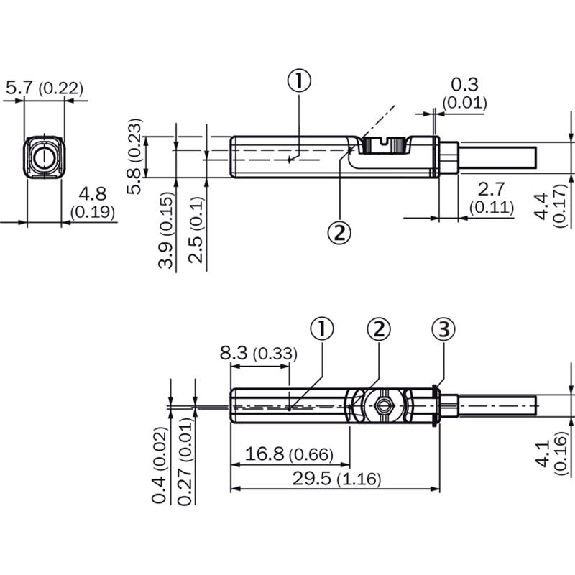

Type de vérin Rainure en T Formes de vérin avec adaptateur Vérin à profilé Vérin à tirant Vérin cylindrique Vérin avec rainure en queue d'aronde Rail SMC CDQ2 Rail SMC ECDQ2 Longueur du boîtier 29,5 mm Sortie de commutation NPN Fréquence de commutation 1.000 Hz Fonction de sortie Contact NO Version électrique CC 3 fils 1) Selon EN 60529. Mécanique/électronique Tension d'alimentation 10 V DC ... 30 V DC Consommation 8 mA, sans charge Chute de tension ≤ 2 V Courant permanent Ia ≤ 100 mA Classe de protection III Sensibilité de réponse typ. 3 mT Surcourse typ. 10 mm Hystérésis typ. < 0,8 mT Reproductibilité ≤ 0,1 mT 1) Protection contre l'inversion de polarité Oui Protection contre les courts-circuits Oui LED d'état de commutation Oui Immunité aux chocs et aux vibrations 30 g, 11 ms / 10 … 55 Hz, 1 mm CEM Selon EN 60947-5-2 Mode de raccordement Câble, 3 fils, 2 m Mode de raccordement, détail Section du conducteur 0,12 mm² Diamètre de câble Ø 2,9 mm Rayon de courbure En cas de pose fixe > 10 x diamètre de câble À l’état en mouvement > 15 x diamètre de câble Sortie de câble Axial Matériau Boîtier Plastique Câble PVC

Capteur de distance inductif• Portée de travail Sa max.: 103.00 mm• Courant de sortie avec Sl min.: 4 mA• Courant de sortie à SI max.: 20 mA• Tension de sortie à Sl min.: 0.00 V• Tension de sortie avec Sl max.: 10.00 V• Raccordement: Connecteur mâle M8 4 pôles• Tension d'alimentation: 16-30Vdc• Matériau du boîtier: PBT• Classe de protection: IP67 (CEI 60529)• Température ambiante: -25...85 °C

Capteur de position linéaire avec corps cylindrique 1/2"• Course: 125 mm• Fixation mécanique: Montage par rotules à auto alignement• Linéarité indépendante: Jusqu’à ± 0,05%• Résolution: Infinie• Température de travail: -30...+100°C• Connexion électrique: Câble blindé à 3 conducteurs L= 1 m• Degré de protection: IP60• Certificat en annexe: Aucun• Couleur des têtes en plastique: Vert

Capteur de déplacement Micropulse• Forme: Série Profil• Fixation: Brides de fixation• Capteur de position, nombre max.: 2• Plage de mesure: 1000 mm• Résolution: <= 5 µm• Ecart de linéarité max.: ±30 µm• Fidélité de répétition: ± 1 LSB• Interface: Profibus DP• Connexion 1: M8x1, 5-polaire• Connexion 2: M12x1, 3-polaire• Connexion 3: M12x1• Tension d'alimentation: 20-28Vdc• Matériau du boîtier: Aluminium• Classe de protection: IP67• Température ambiante: -40...85 °C
