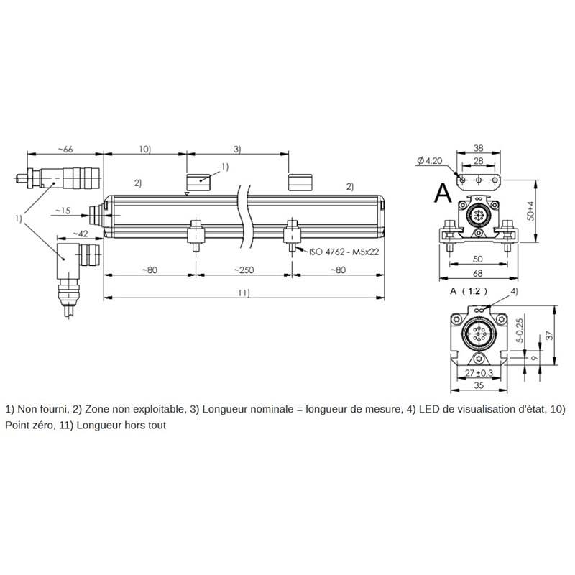

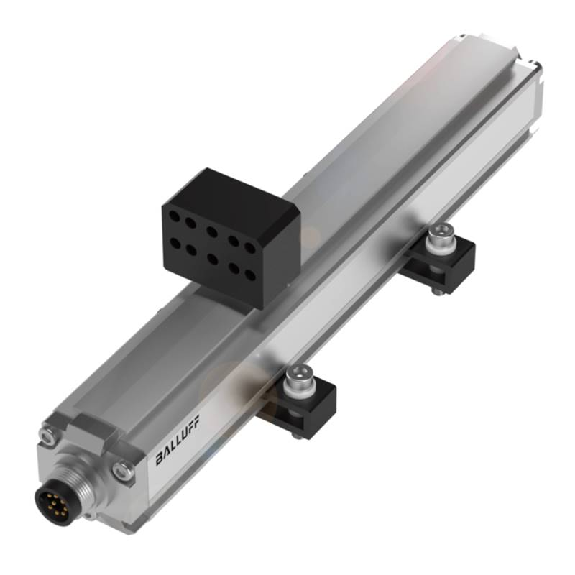

Capteur de position linéaire, brides, 0220mm, 0-10V, M16 8P

Transducteur magnétostrictif de position rectiligne sans contact• Course: 150 mm• Signal de sortie: Analogique• Sortie: 0.1...10.1 V d.c., 1 curseur, sortie directe seulement• Raccordement: Connecteur mâle M12 5 pôles• Plage d’alimentation: 24Vcc ±20%• Degré de protection: IP67• Température de fonctionnement: -20...+75°C• Série: WPG-A

Transducteur de position modele PK• Raccordement: Sortie connecteur 4 pôles DIN43650-ISO4400• Course électrique utile: 850 mm• Certificat en annexe: Aucun• Etriers de montage: Standard (PKIT005)• Couleur des têtes en plastique: Vert• Degré de protection: IP40• Température de travail -30...+100°C

Système de mesure de position inductif• Modèle: Parallélépipédique • Plage de mesure: 0...40 mm • Sortie analogique: 0...10 V • Caractéristique de sortie: Réglable • Fidélité de répétition selon BWN: ±100 µm • Écart de linéarité max.: ±500 µm • Raccordement: Connecteur mâle M12x1, 3 pôles • Tension d'emploi Ub: 15...30 Vdc• Dimensions: 70 x 30 x 16 mm• Matériau du boîtier: PA • Classe de protection: IP67 (CEI 60529) • Température ambiante: -25...85 °C • Homologation / conformité: CE, UKCA, cURus, WEEE

Type de vérin Rainure en T Formes de vérin avec adaptateur Vérin à profilé Vérin à tirant Vérin cylindrique Vérin avec rainure en queue d'aronde Rail SMC CDQ2 Rail SMC ECDQ2 Longueur du boîtier 29,5 mm Sortie de commutation NPN Fréquence de commutation 1.000 Hz Fonction de sortie Contact NO Version électrique CC 3 fils 1) Selon EN 60529. Mécanique/électronique Tension d'alimentation 10 V DC ... 30 V DC Consommation 8 mA, sans charge Chute de tension ≤ 2 V Courant permanent Ia ≤ 100 mA Classe de protection III Sensibilité de réponse typ. 3 mT Surcourse typ. 10 mm Hystérésis typ. < 0,8 mT Reproductibilité ≤ 0,1 mT 1) Protection contre l'inversion de polarité Oui Protection contre les courts-circuits Oui LED d'état de commutation Oui Immunité aux chocs et aux vibrations 30 g, 11 ms / 10 … 55 Hz, 1 mm CEM Selon EN 60947-5-2 Mode de raccordement Câble, 3 fils, 2 m Mode de raccordement, détail Section du conducteur 0,12 mm² Diamètre de câble Ø 2,9 mm Rayon de courbure En cas de pose fixe > 10 x diamètre de câble À l’état en mouvement > 15 x diamètre de câble Sortie de câble Axial Matériau Boîtier Plastique Câble PVC

Capteur de position linéaire avec corps cylindrique 1/2"• Course: 125 mm• Fixation mécanique: Montage par rotules à auto alignement• Linéarité indépendante: Jusqu’à ± 0,05%• Résolution: Infinie• Température de travail: -30...+100°C• Connexion électrique: Câble blindé à 3 conducteurs L= 1 m• Degré de protection: IP60• Certificat en annexe: Aucun• Couleur des têtes en plastique: Vert
