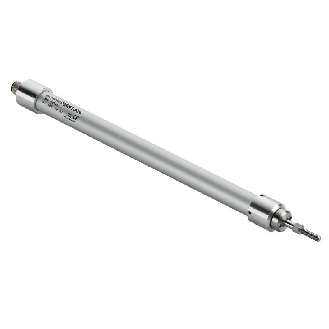

Transducteur magnétostrictif de position rectiligne sans contact• Course: 150 mm• Signal de sortie: Analogique• Sortie: 0.1...10.1 V d.c., 1 curseur, sortie directe seulement• Raccordement: Connecteur mâle M12 5 pôles• Plage d’alimentation: 24Vcc ±20%• Degré de protection: IP67• Température de fonctionnement: -20...+75°C• Série: WPG-A
DPM Vérins rainures en T NPN NO lg29.5mm 10-30Vdc / Câble 5m
-15%
40,16 € TTC47,26 €TTCQuantité
Paiement sécurisé
Virement bancaire
Informations de livraison
70 articles en stock
Frais de livraison min. :14,40 €TTC
Livraison standard entre le 24/11 et le 26/11
Vendu et expédié par
Marque : SICK

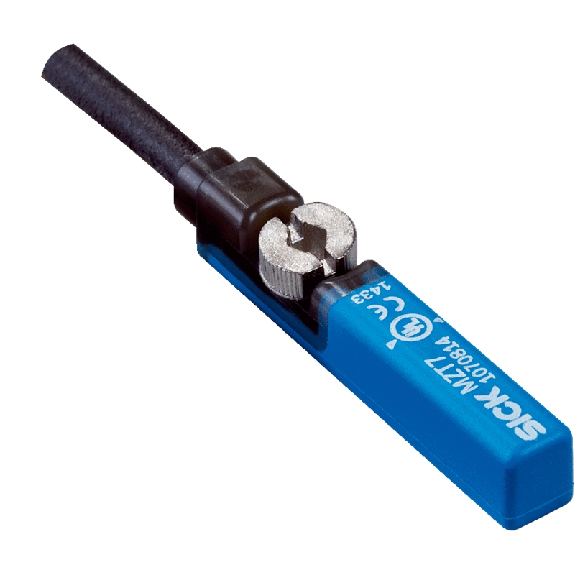

Titre : DPM Vérins rainures en T NPN NO lg29.5mm 10-30Vdc / Câble 5m
Le vérin DPM est spécialement conçu pour les applications industrielles nécessitant une précision et une fiabilité optimales. Avec sa rainure en T, il offre une grande flexibilité pour s'adapter à différents types de vérins, tels que les vérins à profilé, à tirant, cylindriques ou avec une rainure en queue d'aronde. Il est également compatible avec les rails SMC CDQ2 et ECDQ2.

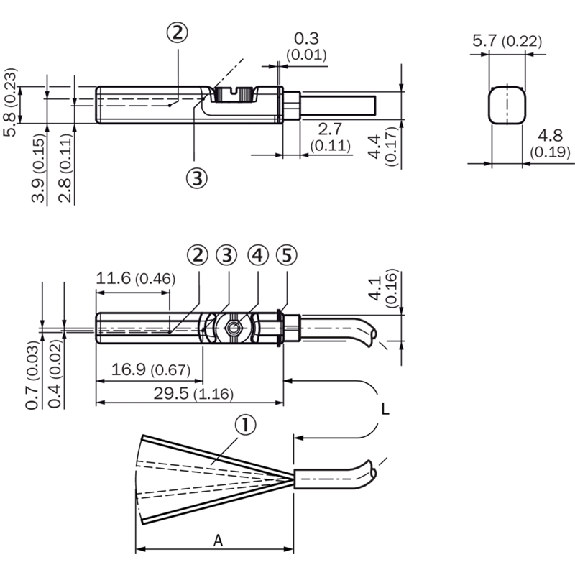

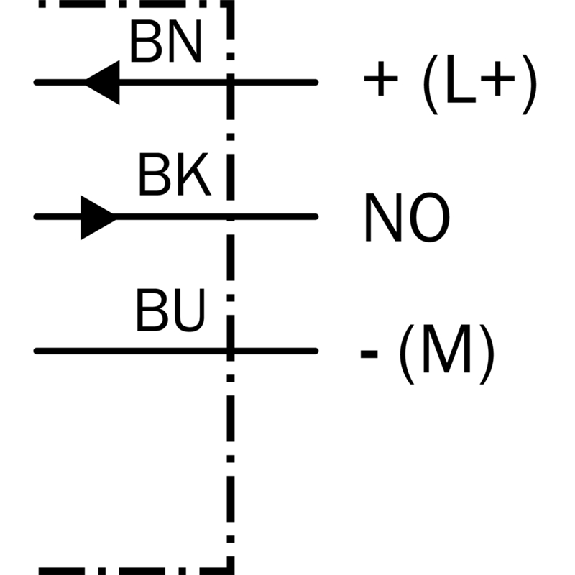

Avec une longueur de boîtier de 29,5 mm, ce vérin est compact et peut être facilement intégré dans des espaces restreints. Il est équipé d'une sortie de commutation NPN avec une fréquence de commutation de 1 000 Hz. Sa fonction de sortie est un contact NO, offrant une grande fiabilité pour les applications de commutation.
Côté électrique, ce vérin fonctionne avec une tension d'alimentation de 10 V DC à 30 V DC. Sa consommation est de seulement 8 mA, même sans charge, ce qui permet de réaliser des économies d'énergie. La chute de tension est inférieure ou égale à 2 V et le courant permanent Ia est inférieur ou égal à 100 mA.
Ce vérin est classé en protection de classe III, offrant une sécurité maximale lors de son utilisation. Sa sensibilité de réponse typique est de 3 mT, assurant une détection précise des positions. La surcourse typique est de 10 mm et l'hystérésis typique est inférieure à 0,8 mT, garantissant une grande précision de mesure.
En termes de fonctionnalités, ce vérin offre une protection contre l'inversion de polarité et les courts-circuits. Il est également équipé d'une LED d'état de commutation, permettant de visualiser facilement son fonctionnement. De plus, il est conçu pour résister aux chocs et aux vibrations, avec une immunité de 30 g à 11 ms et une plage de fréquence de 10 à 55 Hz avec une amplitude de 1 mm.
Ce vérin est conforme aux normes de compatibilité électromagnétique (CEM) selon la norme EN 60947-5-2. Il est livré avec un câble de 2 mètres de long, avec une section de conducteur de 0,12 mm² et un diamètre de câble de 2,9 mm. Le rayon de courbure recommandé est de plus de 10 fois le diamètre du câble pour une pose fixe et de plus de 15 fois le diamètre du câble en mouvement. La sortie de câble est axiale.
Ce vérin est fabriqué avec des matériaux de haute qualité pour assurer sa durabilité. Le boîtier est en plastique résistant et le câble est en PVC, offrant une protection supplémentaire contre les conditions environnementales difficiles.
Marque : Sick
Catégorie : capteur de position
Caractéristiques
- Nom/numéro du modèle
- MZT7-03VNS-KWB
- Niveau de protection
- IP68
- Matériau
- en plastique
- Température de fonctionnement (°C)
- 70
- Référence DirectIndustry
- 0005797400
Description
Titre : DPM Vérins rainures en T NPN NO lg29.5mm 10-30Vdc / Câble 5m
Le vérin DPM est spécialement conçu pour les applications industrielles nécessitant une précision et une fiabilité optimales. Avec sa rainure en T, il offre une grande flexibilité pour s'adapter à différents types de vérins, tels que les vérins à profilé, à tirant, cylindriques ou avec une rainure en queue d'aronde. Il est également compatible avec les rails SMC CDQ2 et ECDQ2.
Avec une longueur de boîtier de 29,5 mm, ce vérin est compact et peut être facilement intégré dans des espaces restreints. Il est équipé d'une sortie de commutation NPN avec une fréquence de commutation de 1 000 Hz. Sa fonction de sortie est un contact NO, offrant une grande fiabilité pour les applications de commutation.
Côté électrique, ce vérin fonctionne avec une tension d'alimentation de 10 V DC à 30 V DC. Sa consommation est de seulement 8 mA, même sans charge, ce qui permet de réaliser des économies d'énergie. La chute de tension est inférieure ou égale à 2 V et le courant permanent Ia est inférieur ou égal à 100 mA.
Ce vérin est classé en protection de classe III, offrant une sécurité maximale lors de son utilisation. Sa sensibilité de réponse typique est de 3 mT, assurant une détection précise des positions. La surcourse typique est de 10 mm et l'hystérésis typique est inférieure à 0,8 mT, garantissant une grande précision de mesure.
En termes de fonctionnalités, ce vérin offre une protection contre l'inversion de polarité et les courts-circuits. Il est également équipé d'une LED d'état de commutation, permettant de visualiser facilement son fonctionnement. De plus, il est conçu pour résister aux chocs et aux vibrations, avec une immunité de 30 g à 11 ms et une plage de fréquence de 10 à 55 Hz avec une amplitude de 1 mm.
Ce vérin est conforme aux normes de compatibilité électromagnétique (CEM) selon la norme EN 60947-5-2. Il est livré avec un câble de 2 mètres de long, avec une section de conducteur de 0,12 mm² et un diamètre de câble de 2,9 mm. Le rayon de courbure recommandé est de plus de 10 fois le diamètre du câble pour une pose fixe et de plus de 15 fois le diamètre du câble en mouvement. La sortie de câble est axiale.
Ce vérin est fabriqué avec des matériaux de haute qualité pour assurer sa durabilité. Le boîtier est en plastique résistant et le câble est en PVC, offrant une protection supplémentaire contre les conditions environnementales difficiles.
Marque : Sick
Catégorie : capteur de position
