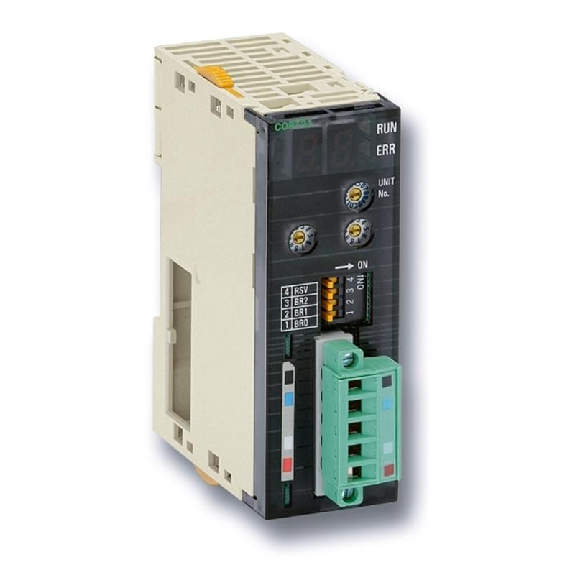

Module CAN pour CJ

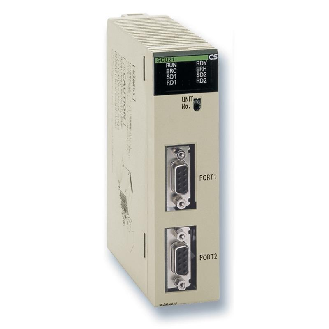

Module de communication pour XC100/200, 24V DC, en série, modbus, sucom-A, suconet-K

Le rôle de la borne d'entrée analogique EL3042 est d'alimenter les transducteurs de mesure situés sur le terrain et de transmettre les signaux de mesure analogiques avec une isolation électrique au dispositif d'automatisation . La tension pour les capteurs est fournie aux bornes par l'intermédiaire des contacts de puissance . Les contacts de puissance peuvent être alimentés en tension de fonctionnement de manière standard ou via une borne d'alimentation (EL9xxx) avec isolation électrique . L'électronique d'entrée est indépendante de la tension d'alimentation des contacts de puissance . Le contact de puissance 0 V est le potentiel de référence pour les entrées . La borne EtherCAT indique l'état du signal au moyen de diodes électroluminescentes. Nombre d'entrées 2 (mono) Alimentation via le bus E Technologie asymétrique Type de signal asymétrique Courant du signal 0...20 mA Horloges distribuées - Résistance interne typ . 85 Ω Fréquence limite du filtre d'entrée 1 kHz Rigidité diélectrique max . 30 V Temps de conversion 0,625 ms réglage par défaut, configurable, multiplex Résolution 12 bits (présentation 16 bits avec signe) Erreur de mesure < ±0,3 % (par rapport à la valeur de pleine échelle) Séparation électrique 500 V (E-bus/tension de signal) Consommation de courant contacts de puissance - Consommation de courant E-bus typ . 130 mA Largeur de bit dans les entrées de l'image de processus : 8 octets Particularités image de processus standard et compacte, filtres FIR/IIR activables, surveillance des valeurs limites Poids env . 60 g Température de fonctionnement/stockage -25...+60 °C/-40...+85 °C Humidité relative 95 %, sans condensation

La borne de sortie EL2652 dispose de deux relais dotés chacun d'un contact inverseur, qui peuvent être utilisés de manière universelle pour la commutation de consommateurs de tension de réseau de 230 V CA ou 300 V CC . Le EL2652 dispose de contacts sans potentiel . L'état du signal de la borne EtherCAT est indiqué par des diodes électroluminescentes. Caractéristiques spéciales : Sortie relais 2x contacts inverseurs Possibilité de commutation inverse Connexion de différents types de charge (ohmique, inductive, charge de lampe) sans potentiel pas de contacts de puissance Technologie de connexion sortie relais Nombre de sorties 2 x inverseur Tension de commutation max . 250 V AC, 300 V DC Tension nominale 230 V AC (tension de commutation max . 250 V AC/300 V DC) Type de charge ohmique, inductive, charge de lampe Horloges distribuées - Courant de commutation ohmique 3 A AC/DC (à 30 V DC), 1 A AC/DC (à 40 V DC), 0,15 A DC (à 300 V DC), pour UL : 1 A, max . 230 V AC Charge minimale autorisée 100 mA à 12 V Consommation de courant E-bus 180 mA Isolation électrique 1,5 kV (bus E/potentiel de champ) ; 2,5 kV de tension de choc nominale, catégorie de surtension III Consommation de courant des contacts d'alimentation - Fréquence de commutation max . 6/min . (à charge nominale) Cycles de fonctionnement mécanique (min.) 5 x 106 Cycles de fonctionnement électr . (min.) 1 x 106 (charge ohmique 1 A/250 V AC) Caractéristiques spéciales commutation inverse réalisable Poids environ 55 g Température de fonctionnement/stockage 0...+55 °C/-25...+85 °C Humidité relative 95 %, sans condensation Résistance aux vibrations/chocs conforme à EN 60068-2-6/EN 60068-2-27 Immunité/émission CEM conforme à EN 61000-6-2/EN 61000-6-4

La borne EtherCAT EL1502 est un compteur ascendant/descendant et transmet la valeur du compteur sous une forme électriquement isolée au dispositif d'automatisation de niveau supérieur . Lorsqu'il est utilisé comme compteur ascendant/descendant à un canal (32 bits), l'impulsion est définie via l'entrée d'horloge ; le sens de comptage est spécifié via l'entrée U/D . En outre, l'entrée peut également être utilisée comme entrée de porte pour déclencher le compteur . En mode 2 compteurs, deux compteurs distincts sont disponibles (entrées Clock et Clock1), qui peuvent être paramétrés comme compteurs ascendants ou descendants . L'état du signal des entrées et des sorties est indiqué par des diodes électroluminescentes . Les deux sorties sont commutées en fonction de l'état du compteur, de sorte qu'elles peuvent être utilisées comme signaux de commande rapides pour les appareils de terrain . Le dispositif EL1502 prend en charge la fonction d'horloge distribuée . Cela signifie que le compteur peut être lu à intervalles constants (précision DC << 1 µs) . Caractéristiques particulières : convient aux tâches de comptage rapide avec des fréquences de comptage jusqu'à 100 kHz un compteur haut et bas ou deux compteurs haut ou bas séparés fonctionnement synchronisé par horloges distribuées Technologie XFC possible Technologie de connexion 1 x compteur haut/bas, 2 x compteur haut ou bas Spécification EN 61131-2, type 1, "0" : < 5 V DC, "1" : > 15 V DC, typ . 5 mA Nombre de compteurs 1 ou 2 Tension nominale 24 V DC (-15 %/+20 %) Tension du signal "0" -3...+5 V (EN 61131-2, type 1) Tension du signal "1" 15...30 V (EN 61131-2, type 1) Courant d'entrée typ . 5 mA (EN 61131-2, type 1) Fréquence de comptage max . 100 kHz

CP 342S DP, Maître PROFIBUS-DP SPEED-Bus - Série 300S+Module de communicationMaître PROFIBUS-DP (Class 1), SPEED-BusRS485124 esclaves DP connectablesRéalisation des projets avec le logiciel VIPA WinCoCTFonctions de diagnostiques
