EL2004 | Terminal EtherCAT, sortie numérique à 4 canaux, 24 V DC, 0,5 A

La borne de sortie EL2652 dispose de deux relais dotés chacun d'un contact inverseur, qui peuvent être utilisés de manière universelle pour la commutation de consommateurs de tension de réseau de 230 V CA ou 300 V CC . Le EL2652 dispose de contacts sans potentiel . L'état du signal de la borne EtherCAT est indiqué par des diodes électroluminescentes. Caractéristiques spéciales : Sortie relais 2x contacts inverseurs Possibilité de commutation inverse Connexion de différents types de charge (ohmique, inductive, charge de lampe) sans potentiel pas de contacts de puissance Technologie de connexion sortie relais Nombre de sorties 2 x inverseur Tension de commutation max . 250 V AC, 300 V DC Tension nominale 230 V AC (tension de commutation max . 250 V AC/300 V DC) Type de charge ohmique, inductive, charge de lampe Horloges distribuées - Courant de commutation ohmique 3 A AC/DC (à 30 V DC), 1 A AC/DC (à 40 V DC), 0,15 A DC (à 300 V DC), pour UL : 1 A, max . 230 V AC Charge minimale autorisée 100 mA à 12 V Consommation de courant E-bus 180 mA Isolation électrique 1,5 kV (bus E/potentiel de champ) ; 2,5 kV de tension de choc nominale, catégorie de surtension III Consommation de courant des contacts d'alimentation - Fréquence de commutation max . 6/min . (à charge nominale) Cycles de fonctionnement mécanique (min.) 5 x 106 Cycles de fonctionnement électr . (min.) 1 x 106 (charge ohmique 1 A/250 V AC) Caractéristiques spéciales commutation inverse réalisable Poids environ 55 g Température de fonctionnement/stockage 0...+55 °C/-25...+85 °C Humidité relative 95 %, sans condensation Résistance aux vibrations/chocs conforme à EN 60068-2-6/EN 60068-2-27 Immunité/émission CEM conforme à EN 61000-6-2/EN 61000-6-4

La borne d'entrée numérique EL1098 acquiert les signaux de commande binaires du niveau du processus et les transmet, sous une forme électriquement isolée, à l'unité d'automatisation de niveau supérieur . Chaque borne EtherCAT possède huit canaux qui indiquent l'état du signal par des diodes électroluminescentes. Caractéristiques spéciales : commutation à la masse faible retard grâce à un filtre d'entrée rapide de 10 µs utilisable, par exemple, pour des capteurs inductifs ou capacitifs connexion directe de capteurs multicanaux grâce à la technique de connexion à 1 fil Caractéristiques techniques EL1098, ES1098 Technique de raccordement 1 fil Spécification terre commutation "0" : 18...30 V DC, "1" : 0...7 V DC, typ . 3 mA courant d'entrée Nombre d'entrées 8 Tension nominale 24 V DC (-15 %/+20 %) Tension du signal "0" 18...30 V Tension du signal "1" 0...7 V Courant d'entrée typ . 3 mA Filtre d'entrée typ . 10 µs Horloges distribuées - Consommation de courant des contacts d'alimentation typ . 25 mA Consommation de courant E-bus typ . 90 mA Isolation électrique 500 V (E-bus/potentiel de champ) Configuration pas d'adresse ni de réglage de configuration Poids environ 50 g Température de fonctionnement/stockage 0...+55 °C/-25...+85 °C Humidité relative 95 %, sans condensation Résistance aux vibrations/chocs conforme à EN 60068-2-6/EN 60068-2-27 Immunité/émission CEM conforme à EN 61000-6-2/EN 61000-6-4 Indice de protection/positions d'installation IP20/voir documentation Câblage enfichable pour toutes les bornes ESxxxx Homologations/marquages CE, UL, ATEX, DNV GL Marquage Ex II 3 G Ex nA IIC T4 Gc Caractéristiques du boîtier EL-12-8pin Boîtier compact avec LED de signalisation

La borne d'entrée numérique EL1819 acquiert les signaux de commande binaires de 24 V du niveau du processus et les transmet, sous une forme électriquement isolée, à l'unité d'automatisation de niveau supérieur . La borne EtherCAT dispose de 16 canaux, dont les états des signaux sont indiqués par des LED . Les contacts d'alimentation sont connectés à travers . Avec le EL1819, la terre de référence pour toutes les entrées est le contact d'alimentation 0 V. Caractéristiques spéciales : spécification d'entrée type 1/3 faible retard grâce à un filtre d'entrée rapide de 10 µs utilisable, par exemple, pour des capteurs inductifs ou capacitifs raccordement sans outil par technique d'enfichage direct pour les fils conducteurs solides utilisation peu encombrante dans l'armoire de commande raccordement direct de capteurs multicanaux en technique de raccordement à 1 fil dans l'espace le plus réduit possible densité d'encombrement accrue avec 16 points de connexion dans le boîtier d'un bloc de jonction de 12 mm Caractéristiques techniques EL1819 Technique de raccordement 1 fil Spécification EN 61131-2, type 1/3 Nombre d'entrées 16 Tension nominale 24 V DC (-15 %/+20 %) Tension de signal "0" -3...+5 V (EN 61131-2, type 1/3) Tension du signal "1" 11...30 V (EN 61131-2, type 3) Courant d'entrée typ . 3 mA (EN 61131-2, type 3) Filtre d'entrée typ . 10 µs Horloges distribuées - Consommation de courant des contacts d'alimentation typ . 4 mA + charge Consommation de courant E-bus typ . 100 mA Isolation électrique 500 V (E-bus/potentiel de champ) Configuration pas de réglage d'adresse ou de configuration Caractéristiques spéciales borne standard avec un grand nombre de canaux pour les bords rapides de 24 V CC, technique d'enfichage direct

EL2809 | Terminal EtherCAT, sortie numérique 16 canaux, 24 V DC, 0.5 A Le terminal de sortie numérique EL2809 de la marque Beckhoff est un composant essentiel pour connecter les signaux de commande binaires 24 V CC du dispositif d'automatisation aux actionneurs au niveau du processus, offrant une isolation électrique fiable. Possibilité de connecter différents types de charge : ohmique, inductive, charge de lampe Courant de sortie maximal de 0,5 A par canal Sorties protégées contre les surcharges, les courts-circuits et la protection contre l'inversion de polarité Connexion sans outil grâce à la technologie d'enfichage direct pour les conducteurs en fil massif Utilisation peu encombrante dans l'armoire de commande Connexion directe d'actionneurs multicanaux en technique de connexion à 1 fil dans un espace réduit Densité d'encombrement accrue avec 16 points de connexion dans le boîtier d'un bloc de jonction de 12 mm Technologie de connexion à 1 fil La borne EtherCAT dispose de 16 canaux, dont les états des signaux sont clairement indiqués par des LED pour une surveillance facile. Les contacts d'alimentation sont connectés à travers, assurant une alimentation fiable des sorties. La technologie de connexion est particulièrement adaptée aux entrées asymétriques, garantissant une performance optimale. Tous les composants doivent utiliser le même point de référence que la EL2809 pour assurer une compatibilité parfaite. Les sorties sont alimentées par le contact d'alimentation 24 V CC, offrant une tension nominale de 24 V DC (-15 %/+20 %) pour une utilisation sécurisée et efficace. Ce module de communication compact et performant est idéal pour les applications industrielles nécessitant une connectivité fiable et une gestion efficace des signaux de commande. Avec la EL2809, vous bénéficiez d'une solution polyvalente et robuste pour vos besoins en automatisation.

Le rôle de la borne d'entrée analogique EL3042 est d'alimenter les transducteurs de mesure situés sur le terrain et de transmettre les signaux de mesure analogiques avec une isolation électrique au dispositif d'automatisation . La tension pour les capteurs est fournie aux bornes par l'intermédiaire des contacts de puissance . Les contacts de puissance peuvent être alimentés en tension de fonctionnement de manière standard ou via une borne d'alimentation (EL9xxx) avec isolation électrique . L'électronique d'entrée est indépendante de la tension d'alimentation des contacts de puissance . Le contact de puissance 0 V est le potentiel de référence pour les entrées . La borne EtherCAT indique l'état du signal au moyen de diodes électroluminescentes. Nombre d'entrées 2 (mono) Alimentation via le bus E Technologie asymétrique Type de signal asymétrique Courant du signal 0...20 mA Horloges distribuées - Résistance interne typ . 85 Ω Fréquence limite du filtre d'entrée 1 kHz Rigidité diélectrique max . 30 V Temps de conversion 0,625 ms réglage par défaut, configurable, multiplex Résolution 12 bits (présentation 16 bits avec signe) Erreur de mesure < ±0,3 % (par rapport à la valeur de pleine échelle) Séparation électrique 500 V (E-bus/tension de signal) Consommation de courant contacts de puissance - Consommation de courant E-bus typ . 130 mA Largeur de bit dans les entrées de l'image de processus : 8 octets Particularités image de processus standard et compacte, filtres FIR/IIR activables, surveillance des valeurs limites Poids env . 60 g Température de fonctionnement/stockage -25...+60 °C/-40...+85 °C Humidité relative 95 %, sans condensation

EL5021 | Terminal EtherCAT, interface codeur 1 canal, SinCos, 1 VPP Le terminal EtherCAT EL5021 de la marque Beckhoff est un module de communication conçu pour la connexion directe d'une sonde de mesure ou d'un codeur avec une sortie de tension sinusoïdale et différentielle de 1 VPP. Il offre des fonctionnalités avancées pour une intégration efficace dans les systèmes industriels. Caractéristiques spéciales : Mémorisation, verrouillage, réglage du compteur Diagnostic : erreur de fréquence et d'amplitude des signaux d'entrée Mesure de fréquence intégrée Tension de fonctionnement du codeur intégrée de 5 V CC Le EL5021 est doté d'une fonction de détection des erreurs d'amplitude et de fréquence des signaux d'entrée, assurant une surveillance précise et fiable des données. Il offre une résolution maximale de 13 bits pour une précision optimale dans les applications industrielles. Caractéristiques techniques : Technologie Interface codeur SinCos pour signal différentiel 1 VPP Nombre de canaux : 1 Connexion codeur : 1 x A, B, C : entrées différentielles 1 Vpp : A, A̅ (inv), B, B̅ (inv), C, C̅ (inv) Tension de fonctionnement du codeur : 5 V DC/max. 0,5 A Compteur max. 24 bits (réglable) Fréquence d'entrée : 250 kHz @ 10 bit (taux d'échantillonnage 70 MHz) Horloges distribuées : oui Consommation de courant des contacts d'alimentation : typ. 50 mA + charge Résolution max. 13 bits, 8192 pas par période Isolation électrique : 500 V (E-bus/potentiel de champ) Le boîtier compact du EL5021 est conçu en polycarbonate, offrant une protection fiable dans les environnements industriels. Avec des dimensions de 12 mm x 100 mm x 68 mm, il peut être monté sur rail DIN de 35 mm conformément à la norme EN 60715. Le câblage est simple et sécurisé, permettant une installation efficace. En conclusion, le terminal EtherCAT EL5021 de Beckhoff est une solution avancée pour la connectivité et le contrôle des codeurs dans les applications industrielles, offrant des performances fiables et une intégration aisée dans les systèmes existants.

EL1502 | Terminal EtherCAT, entrée numérique à 2 canaux, compteur, 24 V DC, 100 kHz La borne EtherCAT EL1502 de la marque Beckhoff est un module de communication essentiel pour les tâches de comptage rapide dans les environnements industriels. Ce terminal offre des fonctionnalités avancées pour le contrôle et la surveillance des processus. Comptage Ascendant/Descendant : Le EL1502 permet un comptage ascendant/descendant avec une impulsion définie via l'entrée d'horloge et le sens de comptage spécifié via l'entrée U/D. Il peut également être utilisé comme entrée de porte pour déclencher le compteur. Deux Compteurs Indépendants : En mode 2 compteurs, le EL1502 offre deux compteurs distincts (Clock et Clock1) paramétrables en compteur ascendant ou descendant, permettant un fonctionnement synchronisé par horloges distribuées. Sorties Contrôlées : Les deux sorties du EL1502 sont commutées en fonction de l'état du compteur, offrant des signaux de commande rapides pour les appareils de terrain. Horloge Distribuée : Ce terminal supporte la fonction d'horloge distribuée, permettant une lecture à intervalles constants avec une précision de moins de 1 µs. Caractéristiques techniques : Nombre de Compteurs : 1 ou 2 Tension Nominale : 24 V DC (-15 % / +20 %) Tension du Signal "0" : -3...+5 V Tension du Signal "1" : 15...30 V Courant d'Entrée : typ. 5 mA Fréquence de Comptage Max : 100 kHz Le EL1502 est conforme à la spécification EN 61131-2, type 1, offrant une fiabilité et une performance optimales pour les applications industrielles exigeantes. Ce module de communication est idéal pour les systèmes nécessitant un contrôle précis et une surveillance efficace des processus.

Titre : EL7201 | Terminal EtherCAT, interface de mouvement à 1 canal, servomoteur, 48 V DC, 2,8 A, résolveur La borne EtherCAT du servomoteur EL7201, avec interface résolveur intégrée, offre des performances servo élevées dans un design très compact. La technologie de contrôle rapide, basée sur le courant orienté vers le champ et le contrôle de vitesse PI, permet des tâches de positionnement rapides et hautement dynamiques. La surveillance de nombreux paramètres, tels que la surtension et la sous-tension, la surintensité, la température des bornes ou la charge du moteur par le calcul d'un modèle I²T, offre une sécurité de fonctionnement maximale. EtherCAT, en tant que système de communication haute performance, et CAN-over-EtherCAT (CoE), en tant que couche d'application, permettent une interface idéale avec les technologies de contrôle basées sur PC. Les semi-conducteurs de puissance les plus récents garantissent une perte de puissance minimale et permettent un retour d'information sur la liaison CC lors du freinage. 16 LED indiquent les messages d'état, d'avertissement et d'erreur, ainsi que les limitations éventuellement actives. Caractéristiques clés : Technologie : Technologie d'entraînement compacte Méthode de connexion : Connexion directe au moteur + retour d'information Nombre d'entrées : 1 x feedback Type de charge : Moteur synchrone triphasé à excitation par aimants permanents Nombre de canaux : 1 Nombre de sorties : 1 x servomoteur, 1 x frein moteur Tension d'alimentation électronique : 24 V DC (via les contacts de puissance) Tension d'alimentation : 8...48 V DC (externe) Courant de sortie (rms) : 2,8 A Courant de crête (rms) max : 5,7 A pour 1 s Augmentation des performances : Oui, grâce à la cartouche de ventilateur ZB8610 Courant de sortie avec ZB8610 (valeur efficace) : Max. 4.5 A Courant de crête avec ZB8610 (valeur efficace) : Max. 9,0 A pour 1 s Fréquence du champ tournant : 0...599 Hz Fréquence de l'horloge PWM : 16 kHz Fréquence du contrôleur de courant : 32 kHz Marque : Beckhoff Catégorie : Module de communication

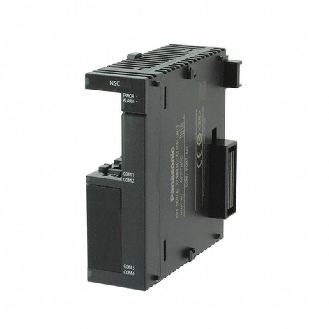

Module de communication série FP7, 2 cassettes (Pour 2 cassettes de communication série, 8 modules maxi . peuvent être installés par unité centrale)

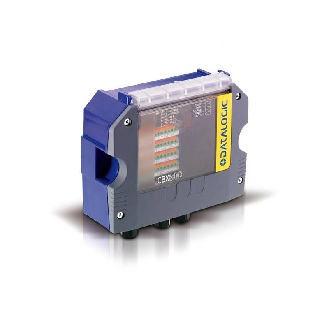

Module CANOPEN Le module CANOPEN de la marque Datalogic est un incontournable dans la catégorie des modules de communication. Conçu pour répondre aux besoins des professionnels de l'industrie, ce module offre des performances exceptionnelles et une fiabilité à toute épreuve. Les caractéristiques clés de ce module CANOPEN incluent : Fiabilité : Grâce à la marque renommée Datalogic, ce module garantit une communication stable et sécurisée. Compatibilité : Ce module est compatible avec une large gamme d'équipements industriels, offrant une grande flexibilité d'utilisation. Performance : Bénéficiez d'une transmission rapide et efficace des données, essentielle pour optimiser vos processus industriels. Facilité d'installation : Son installation simple et rapide vous permet de mettre en service votre système en un rien de temps. Ne laissez pas la communication être un frein à votre productivité. Optez pour le module CANOPEN de Datalogic et assurez-vous d'une communication fluide et performante au sein de votre environnement industriel.

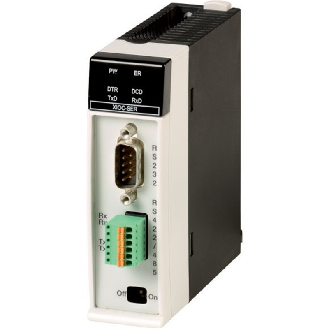

Module de communication pour XC100/200, 24V DC, en série, modbus, sucom-A, suconet-K Découvrez le module de communication pour XC100/200 de la marque Eaton, un équipement essentiel pour optimiser la gestion de vos systèmes industriels. Ce module, conçu pour fonctionner avec une alimentation de 24V DC, offre une connectivité en série et est compatible avec les protocoles modbus, sucom-A et suconet-K. Marque : Eaton Catégorie : Module de communication Ce module de communication vous permettra de superviser et contrôler efficacement vos équipements, facilitant ainsi la gestion de vos processus industriels. Sa compatibilité avec les protocoles modbus, sucom-A et suconet-K garantit une intégration aisée dans votre infrastructure existante. Grâce à sa conception robuste et fiable, ce module assure une communication stable et sécurisée, contribuant ainsi à l'efficacité et à la performance de vos installations. Ne laissez plus la communication être un frein à votre productivité, optez pour le module de communication pour XC100/200 d'Eaton.

Module CAN pour CJ Le module CAN pour CJ de la marque Omron est un incontournable dans la catégorie des modules de communication. Conçu pour offrir une interface CAN de haute qualité, il répond aux besoins les plus exigeants en matière de communication. Voici les caractéristiques clés de ce module : Interface CAN : Assure une connexion fiable et rapide pour échanger des données. Marque Omron : Gage de qualité et de fiabilité, vous pouvez faire confiance à ce produit pour vos applications industrielles. Catégorie : Module de communication, idéal pour intégrer dans vos systèmes et assurer une communication efficace. Avec le module CAN pour CJ, vous bénéficiez d'une solution performante et robuste pour vos besoins de communication. Ne laissez pas passer l'opportunité d'améliorer vos processus grâce à ce produit de qualité.

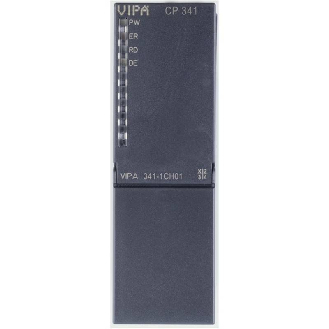

Module de communication RS422/485, isolé Le module de communication RS422/485, isolé de la marque VIPA CONTROLS est spécialement conçu pour fonctionner avec le CP 341 de Siemens. Il offre une compatibilité parfaite avec les fonctions de ce contrôleur et peut être facilement paramétré à l'aide des outils logiciels de Siemens. Ce module de communication assure un transfert rapide des données, avec une vitesse pouvant atteindre 76.8 kbit/s , garantissant ainsi une communication efficace et fiable au sein de votre système. Un avantage majeur de ce module est son alimentation via le bus de fond de panier, ce qui simplifie son installation et son utilisation au sein de votre infrastructure. En résumé, les caractéristiques clés du module de communication RS422/485, isolé de VIPA CONTROLS sont : Compatible avec les fonctions du CP 341 de Siemens Paramétrable avec les outils logiciels de Siemens Vitesse de transfert des données jusqu’à 76.8 kbit/s Alimentation via le bus de fond de panier Optez pour ce module de communication de qualité pour garantir une connectivité optimale et une performance accrue de votre système industriel.

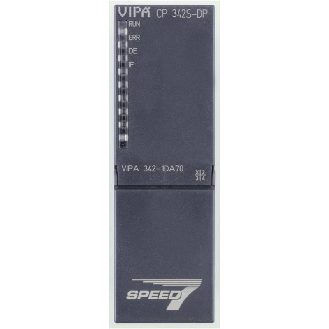

Module de communication Maître PROFIBUS-DP - SPEED-Bus Le module de communication CP 342S DP de la marque VIPA CONTROLS est un Maître PROFIBUS-DP SPEED-Bus conçu pour la Série 300S. Ce module offre une connectivité fiable et performante pour vos applications industrielles. Connectivité étendue : Ce module permet de connecter jusqu'à 124 esclaves DP via RS485, offrant ainsi une grande flexibilité dans la mise en place de vos réseaux industriels. Compatibilité logicielle : Réalisez facilement vos projets grâce au logiciel VIPA WinCoC, qui simplifie la configuration et la gestion de votre réseau PROFIBUS-DP. Fonctions de diagnostic avancées : Bénéficiez de fonctions de diagnostic intégrées qui vous permettent de surveiller et de maintenir votre réseau en toute simplicité, assurant ainsi une disponibilité optimale de vos équipements. Ce module de communication Maître PROFIBUS-DP - SPEED-Bus est un choix idéal pour les applications industrielles nécessitant une communication fiable, rapide et sécurisée. Intégrez-le dès aujourd'hui dans vos systèmes pour optimiser vos processus et garantir une performance optimale.
