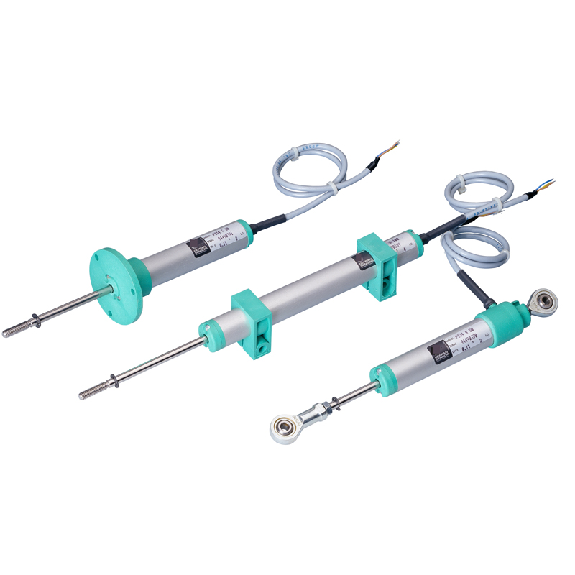

Capteur de position linéaire course 0075mm, rotules, câble 1m

◘Un capteur pour des applications multiples : la forme du capteur convient à toutes les rainures en T courantes, quels que soient le profil et la marque du vérin. ◘Montage aisé : le capteur reste en place sans chuter grâce aux nervures latérales, même avant de serrer la vis. ◘Montage rapide : le capteur se fixe rapidement et efficacement dans la rainure en serrant la vis de fixation d’un quart de tour. ◘La vis de fixation robuste maintient le capteur dans la position souhaitée, même en cas de choc ou de vibrations ◘Remplacement aisé du capteur en cas de réparation sans démonter les capuchons Caractéristiques Type de vérin Rainure en T Formes de vérin avec adaptateur Vérin à profilé Vérin à tirant Vérin cylindrique Vérin avec rainure en queue d'aronde Rail SMC CDQ2 Rail SMC ECDQ2 Longueur du boîtier 29,5 mm Sortie de commutation NPN Fréquence de commutation 1.000 Hz Fonction de sortie Contact NO Version électrique CC 3 fils 1) Selon EN 60529. Mécanique/électronique Tension d'alimentation 10 V DC ... 30 V DC Consommation 8 mA, sans charge Chute de tension ≤ 2 V Courant permanent Ia ≤ 100 mA Classe de protection III Sensibilité de réponse typ. 3 mT Surcourse typ. 10 mm Hystérésis typ. < 0,8 mT Reproductibilité ≤ 0,1 mT 1) Protection contre l'inversion de polarité Oui Protection contre les courts-circuits Oui LED d'état de commutation Oui Température de fonctionnement –30 °C ... +80 °C Immunité aux chocs et aux vibrations 30 g, 11 ms / 10 … 55 Hz, 1 mm CEM Selon EN 60947-5-2 Mode de raccordement Câble avec connecteur mâle M8, 3 pôles, utilisable avec chaîne porte-câble, 0,3 m Mode de raccordement, détail Section du conducteur 0,14 mm² Diamètre de câble Ø 2,9 mm Rayon de courbure En cas de pose fixe > 8 x diamètre de câble À l’état en mouvement > 12 x diamètre de câble Sortie de câble Axial

Capteur magnétique pour vérins• Type de vérins: Vérins à rainure en T • Version électrique: 3 fils DC• Sortie de commutation: PNP• Type de commutation: Contact à fermeture (NO)• Interface de communication: -• Raccordement: Câble avec connecteur mâle M8, 3 pôles, avec bague moletée, 0,3 m• Série: MZT8 ATEX

Transducteur de position modele PK• Raccordement: Sortie connecteur 4 pôles DIN43650-ISO4400• Course électrique utile: 100 mm• Certificat en annexe: Aucun• Etriers de montage: Standard (PKIT005)• Couleur des têtes en plastique: Vert• Degré de protection: IP40• Température de travail -30...+100°C

Transducteur rectiligne de position (IP67)• Fixation: Brides à entraxe variable ou par vis M5 ISO4017-DIN933• Connexions électriques: Connecteur mâle M12 4 pôles• Course électrique utile: 130 mm• Linéarité indépendante: Jusqu’à ± 0,05%• Résolution: Infinie• Degré de protection: IP67• Température de travail: -30...+100°C• Certificat en annexe: Aucun• Couleur des têtes en plastique: Vert

Capteur de position linéaire avec corps cylindrique 1/2"• Course: 75 mm• Fixation mécanique: Montage par rotules à auto alignement• Linéarité indépendante: Jusqu’à ± 0,1%• Résolution: Infinie• Température de travail: -30...+100°C• Connexion électrique: Câble blindé à 3 conducteurs L= 1 m• Degré de protection: IP60• Certificat en annexe: Aucun• Couleur des têtes en plastique: Vert

Capteur de déplacement Micropulse• Série: Profil• Fixation: Brides de fixation• Plage de mesure: 100 mm• Résolution max.: 20 µm• Écart de linéarité max.: ±200 µm• Fidélité de répétition max.: ± 10 µm• Sortie analogique: tension 0…10 V, 10…0 V• Fréquence de mesure max.: 1000 Hz• Capteur de position, nombre max.: 1• Raccordement: Connecteur, M12x1, 8 pôles• Tension d'emploi Ub: 20...28 VDC• Matériau du boîtier: Aluminium• Température ambiante: 0...70 °C• Classe de protection: IP67

Transducteur magnétostrictif de position rectiligne sans contact• Course: 500 mm• Signal de sortie: Analogique• Sortie: 4…20 mA, 1 curseur, sortie directe seulement• Raccordement: Connecteur mâle M12 5 pôles• Plage d’alimentation: 24Vcc ±20%• Degré de protection: IP67• Température de fonctionnement: -20...+75°C• Série: WPG-A

Transducteur de position modele PK• Raccordement: Sortie connecteur 4 pôles DIN43650-ISO4400• Course électrique utile: 400 mm• Certificat en annexe: Aucun• Etriers de montage: Standard (PKIT005)• Couleur des têtes en plastique: Vert• Degré de protection: IP40• Température de travail -30...+100°C

Capteur de position linéaire autoporteur à corps cylindrique• Course électrique utile: 225 mm• Fixation: 2 Etriers mobiles avec entr’axe longitudinal variable• Mouvement angulaire: Jusqu’à ± 30° maximum• Linearité indépendante: Jusqu’à ± 0,05%• Répétabilité: 0,01 mm• Résolution: Infinie• Connexion électiques: Connecteur à 4 broches DIN43650 ISO4400• Couleur des têtes en plastique: Vert• Matériau du boîtier: Aluminium anodisé Nylon 66 G 25• Degré de protection: IP65• Température de travail: -30...+100°C

Système de mesure de position magnétostrictif profilé• Forme: Série Profil • Fixation: Brides de fixation • Capteur de position, nombre max.: 1 • Plage de mesure: 762 mm • Fréquence de mesure max.: 1000 Hz • Résolution: max . 700 nA • Écart de linéarité max.: ±0,04 % P.E . • Fidélité de répétition: ± 0,002 % P.E . • Sortie analogique: Analogique, courant 4…20 mA • Raccordement: Connecteur mâle M12, 8 pôles• Tension d'alimentation: 10-30Vdc• Matériau du boîtier: Aluminium, anodisé • Classe de protection: IP67 • Température ambiante: -25...70 °C • Homologation / conformité: CE, cULus, EAC, WEEE

Transducteur de position modele PK• Raccordement: Sortie connecteur 5 pôles DIN43322• Course électrique utile: 1000 mm• Certificat en annexe: Aucun• Etriers de montage: Standard (PKIT005)• Couleur des têtes en plastique: Vert• Degré de protection: IP40• Température de travail -30...+100°C

Capteur de déplacement magnétostrictifs pour l'hydraulique industrielle• Forme: Série à tige• Fixation: Filetage 3/4"• Capteur de position, nombre max.: 1• Plage de mesure: 1524 mm• Fréquence de mesure max.: 2000 Hz• Ecart de linéarité max.: ± 0.01% FS• Fidélité de répétition: ± 10 µm • Sortie analogique: -10 V . . +10V, croissante / décroissante• Raccordement: Connecteur mâle M16x0,75, 8-pôles• Tension d'alimentation: 10-30Vdc• Matériau du boîtier: Aluminium, anodisé • Classe de protection: IP67• Température ambiante: -40...85 °C• Série: BTL7 -Y/Z

Détecteur magnétique vérins à sortie analogique• Applications: Pour tous verins (adapateurs en accessoire)• Version électrique: 4 fils DC• Plage de mesure: 1.007 mm• Sortie analogique: 4-20mA ou 0-10V• Fonction de commutation: IO-Link• Interface de communication: IO-Link• Raccordement: Câble avec connecteur mâle M8, 4 pôles, 0,3 m• Tension d'alimentation: 15-30Vdc• indice de protection: IP65, IP67, IP68• Smart Sensor: Enhanced Sensing, Communication efficace, Diagnostic• Série: MPA
