DPM Vérins rainures en T PNP NO lg29.5mm 10-30Vdc / M08 3P+C0.3m PUR
-14%
42,30 € TTC49,76 €TTCQuantité
Paiement sécurisé
Virement bancaire
Informations de livraison
10 articles en stock
Frais de livraison min. :14,40 €TTC
Livraison standard entre le 30/11 et le 02/12
Vendu et expédié par
Marque : SICK

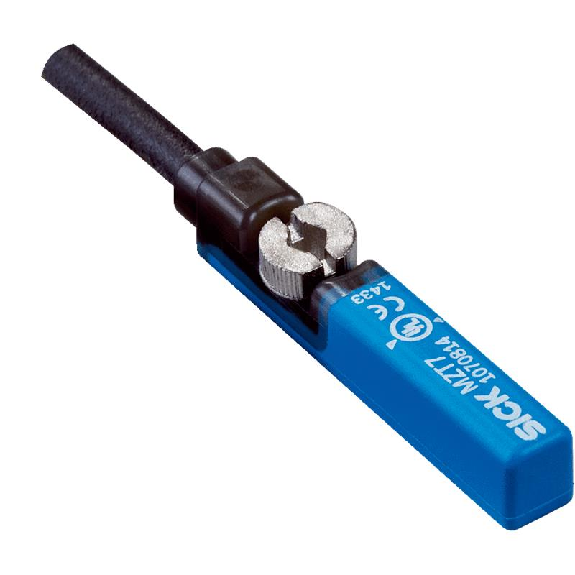

Titre : DPM Vérins rainures en T PNP NO lg29.5mm 10-30Vdc / M08 3P+C0.3m PUR
Le DPM Vérin rainures en T PNP NO est un capteur polyvalent conçu pour répondre à une large gamme d'applications. Sa forme est compatible avec toutes les rainures en T courantes, quel que soit le profil ou la marque du vérin. Avec ce capteur, vous pouvez être sûr d'obtenir des mesures précises et fiables.
La facilité de montage est l'un des points forts de ce capteur. Grâce à ses nervures latérales, il reste en place même avant de serrer la vis, évitant ainsi tout risque de chute. De plus, le capteur se fixe rapidement et efficacement dans la rainure en serrant simplement la vis de fixation d'un quart de tour. Vous gagnez ainsi un temps précieux lors de l'installation.
La vis de fixation robuste maintient le capteur dans la position souhaitée, même en cas de choc ou de vibrations. Vous pouvez donc être tranquille, votre capteur restera en place en toutes circonstances. De plus, en cas de réparation, le remplacement du capteur est facile et ne nécessite pas de démonter les capuchons.
Le DPM Vérin rainures en T PNP NO est compatible avec différents types de vérins, tels que les vérins à profilé, les vérins à tirant, les vérins cylindriques et les vérins avec rainure en queue d'aronde. Il est également compatible avec les rails SMC CDQ2 et SMC ECDQ2.
Voici les caractéristiques techniques du DPM Vérin rainures en T PNP NO :
- Longueur du boîtier : 29,5 mm
- Sortie de commutation : NPN
- Fréquence de commutation : 1.000 Hz
- Fonction de sortie : Contact NO
- Version électrique : CC 3 fils
- Tension d'alimentation : 10 V DC ... 30 V DC
- Consommation : 8 mA, sans charge
- Chute de tension : ≤ 2 V
- Courant permanent Ia : ≤ 100 mA
- Classe de protection : III
- Sensibilité de réponse typ. : 3 mT
- Surcourse typ. : 10 mm
- Hystérésis typ. : < 0,8 mT
- Reproductibilité : ≤ 0,1 mT
- Protection contre l'inversion de polarité : Oui
- Protection contre les courts-circuits : Oui
- LED d'état de commutation : Oui
- Température de fonctionnement : –30 °C ... +80 °C
- Immunité aux chocs et aux vibrations : 30 g, 11 ms / 10 … 55 Hz, 1 mm
- CEM : Selon EN 60947-5-2
- Mode de raccordement : Câble avec connecteur mâle M8, 3 pôles, utilisable avec chaîne porte-câble, 0,3 m
- Section du conducteur : 0,14 mm²
- Diamètre de câble : Ø 2,9 mm
- Rayon de courbure : En cas de pose fixe > 8 x diamètre de câble, À l’état en mouvement > 12 x diamètre de câble
- Sortie de câble : Axial
Le DPM Vérin rainures en T PNP NO est fabriqué par la marque Sick, spécialiste des capteurs de position. Vous pouvez donc avoir confiance en la qualité et la fiabilité de ce produit.
En résumé, le DPM Vérin rainures en T PNP NO est un capteur polyvalent, facile à monter et offrant des mesures précises. Sa compatibilité avec différents types de vérins en fait un choix idéal pour de nombreuses applications industrielles. Faites confiance à la marque Sick pour vous fournir des produits de qualité.
Caractéristiques
- Nom/numéro du modèle
- MZT7-03VPS-KP0
- Niveau de protection
- IP67
- Matériau
- en plastique
- Température de fonctionnement (°C)
- 80
- Référence DirectIndustry
- 0005797704
Description
Titre : DPM Vérins rainures en T PNP NO lg29.5mm 10-30Vdc / M08 3P+C0.3m PUR
Le DPM Vérin rainures en T PNP NO est un capteur polyvalent conçu pour répondre à une large gamme d'applications. Sa forme est compatible avec toutes les rainures en T courantes, quel que soit le profil ou la marque du vérin. Avec ce capteur, vous pouvez être sûr d'obtenir des mesures précises et fiables.
La facilité de montage est l'un des points forts de ce capteur. Grâce à ses nervures latérales, il reste en place même avant de serrer la vis, évitant ainsi tout risque de chute. De plus, le capteur se fixe rapidement et efficacement dans la rainure en serrant simplement la vis de fixation d'un quart de tour. Vous gagnez ainsi un temps précieux lors de l'installation.
La vis de fixation robuste maintient le capteur dans la position souhaitée, même en cas de choc ou de vibrations. Vous pouvez donc être tranquille, votre capteur restera en place en toutes circonstances. De plus, en cas de réparation, le remplacement du capteur est facile et ne nécessite pas de démonter les capuchons.
Le DPM Vérin rainures en T PNP NO est compatible avec différents types de vérins, tels que les vérins à profilé, les vérins à tirant, les vérins cylindriques et les vérins avec rainure en queue d'aronde. Il est également compatible avec les rails SMC CDQ2 et SMC ECDQ2.
Voici les caractéristiques techniques du DPM Vérin rainures en T PNP NO :
- Longueur du boîtier : 29,5 mm
- Sortie de commutation : NPN
- Fréquence de commutation : 1.000 Hz
- Fonction de sortie : Contact NO
- Version électrique : CC 3 fils
- Tension d'alimentation : 10 V DC ... 30 V DC
- Consommation : 8 mA, sans charge
- Chute de tension : ≤ 2 V
- Courant permanent Ia : ≤ 100 mA
- Classe de protection : III
- Sensibilité de réponse typ. : 3 mT
- Surcourse typ. : 10 mm
- Hystérésis typ. : < 0,8 mT
- Reproductibilité : ≤ 0,1 mT
- Protection contre l'inversion de polarité : Oui
- Protection contre les courts-circuits : Oui
- LED d'état de commutation : Oui
- Température de fonctionnement : –30 °C ... +80 °C
- Immunité aux chocs et aux vibrations : 30 g, 11 ms / 10 … 55 Hz, 1 mm
- CEM : Selon EN 60947-5-2
- Mode de raccordement : Câble avec connecteur mâle M8, 3 pôles, utilisable avec chaîne porte-câble, 0,3 m
- Section du conducteur : 0,14 mm²
- Diamètre de câble : Ø 2,9 mm
- Rayon de courbure : En cas de pose fixe > 8 x diamètre de câble, À l’état en mouvement > 12 x diamètre de câble
- Sortie de câble : Axial
Le DPM Vérin rainures en T PNP NO est fabriqué par la marque Sick, spécialiste des capteurs de position. Vous pouvez donc avoir confiance en la qualité et la fiabilité de ce produit.
En résumé, le DPM Vérin rainures en T PNP NO est un capteur polyvalent, facile à monter et offrant des mesures précises. Sa compatibilité avec différents types de vérins en fait un choix idéal pour de nombreuses applications industrielles. Faites confiance à la marque Sick pour vous fournir des produits de qualité.
