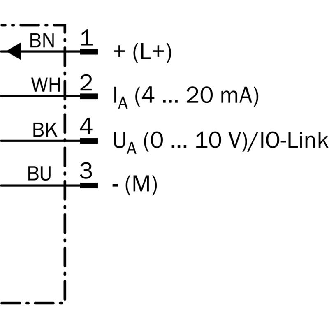

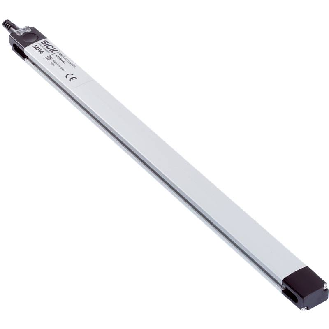

Capteur de position linéaire 0500mm, 4-20mA, IP67, M12A 5P

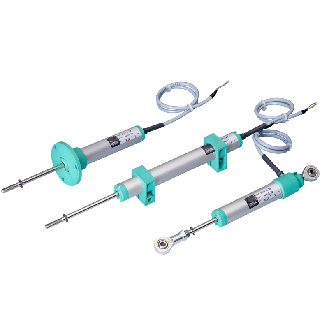

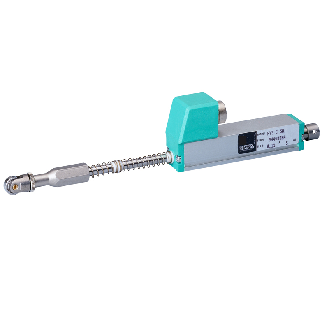

Transducteur de position linéaire PME 12, sortie cable 1m, course electrique utile de 900mm, curseur PCUR031 inclus.

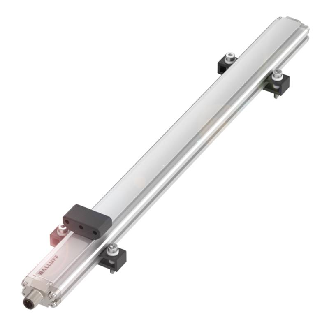

Système de mesure de position magnétostrictif profilé• Forme: Série Profil • Fixation: Brides de fixation • Capteur de position, nombre max.: 1 • Plage de mesure: 762 mm • Fréquence de mesure max.: 1000 Hz • Résolution: max . 700 nA • Écart de linéarité max.: ±0,04 % P.E . • Fidélité de répétition: ± 0,002 % P.E . • Sortie analogique: Analogique, courant 4…20 mA • Raccordement: Connecteur mâle M12, 8 pôles• Tension d'alimentation: 10-30Vdc• Matériau du boîtier: Aluminium, anodisé • Classe de protection: IP67 • Température ambiante: -25...70 °C • Homologation / conformité: CE, cULus, EAC, WEEE

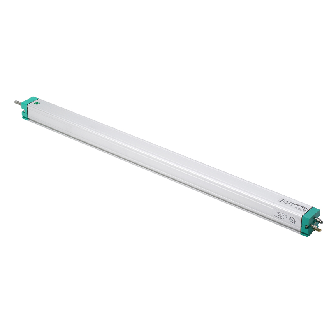

Transducteur rectiligne de position• Connexions électriques: Connecteur 4 pôles: DIN43650 ISO4400• Course électrique utile: 200 mm• Linéarité indépendante: Jusqu’à ± 0,05%• Résolution: Infinie• Degré de protection: IP65• Certificat en annexe: Aucun• Longueur câble: Aucun• Couleur des têtes en plastique: Vert

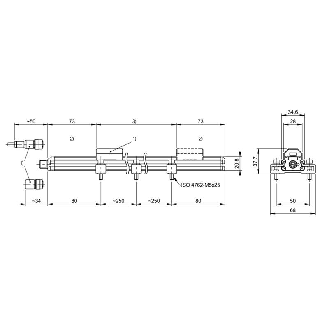

Transducteur rectiligne de position (IP67)• Fixation: Brides à entraxe variable ou par vis M5 ISO4017-DIN933• Connexions électriques: Connecteur mâle M12 4 pôles• Course électrique utile: 130 mm• Linéarité indépendante: Jusqu’à ± 0,05%• Résolution: Infinie• Degré de protection: IP67• Température de travail: -30...+100°C• Certificat en annexe: Aucun• Couleur des têtes en plastique: Vert

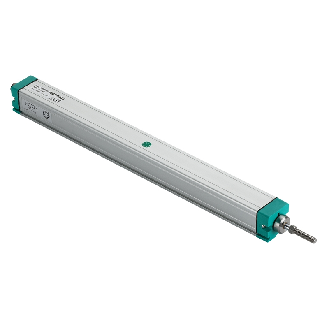

Transducteur rectiligne de position• Connexions électriques: Connecteur 4 pôles: DIN43650 ISO4400• Course électrique utile: 300 mm• Linéarité indépendante: Jusqu’à ± 0,05%• Résolution: Infinie• Degré de protection: IP65• Certificat en annexe: Aucun• Longueur câble: Aucun• Couleur des têtes en plastique: Vert• Température de travail: -30...+100°C• Contenu de la livraison: Livré avec CON006• Série: LT

◘Un capteur pour des applications multiples : la forme du capteur convient à toutes les rainures en T courantes, quels que soient le profil et la marque du vérin. ◘Montage aisé : le capteur reste en place sans chuter grâce aux nervures latérales, même avant de serrer la vis. ◘Montage rapide : le capteur se fixe rapidement et efficacement dans la rainure en serrant la vis de fixation d’un quart de tour. ◘La vis de fixation robuste maintient le capteur dans la position souhaitée, même en cas de choc ou de vibrations ◘Remplacement aisé du capteur en cas de réparation sans démonter les capuchons Caractéristiques Type de vérin Rainure en T Formes de vérin avec adaptateur Vérin à profilé Vérin à tirant Vérin cylindrique Vérin avec rainure en queue d'aronde Rail SMC CDQ2 Rail SMC ECDQ2 Longueur du boîtier 29,5 mm Sortie de commutation NPN Fréquence de commutation 1.000 Hz Fonction de sortie Contact NO Version électrique CC 3 fils 1) Selon EN 60529. Mécanique/électronique Tension d'alimentation 10 V DC ... 30 V DC Consommation 8 mA, sans charge Chute de tension ≤ 2 V Courant permanent Ia ≤ 100 mA Classe de protection III Sensibilité de réponse typ. 3 mT Surcourse typ. 10 mm Hystérésis typ. < 0,8 mT Reproductibilité ≤ 0,1 mT 1) Protection contre l'inversion de polarité Oui Protection contre les courts-circuits Oui LED d'état de commutation Oui Température de fonctionnement –30 °C ... +80 °C Immunité aux chocs et aux vibrations 30 g, 11 ms / 10 … 55 Hz, 1 mm CEM Selon EN 60947-5-2 Mode de raccordement Câble avec connecteur mâle M8, 3 pôles, utilisable avec chaîne porte-câble, 0,3 m Mode de raccordement, détail Section du conducteur 0,14 mm² Diamètre de câble Ø 2,9 mm Rayon de courbure En cas de pose fixe > 8 x diamètre de câble À l’état en mouvement > 12 x diamètre de câble Sortie de câble Axial
