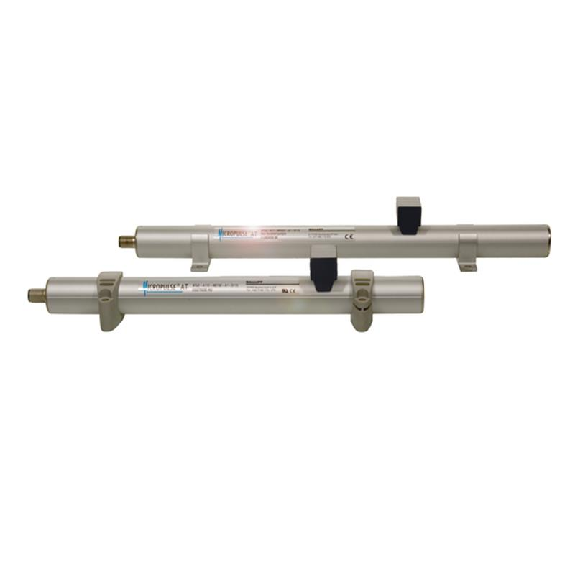

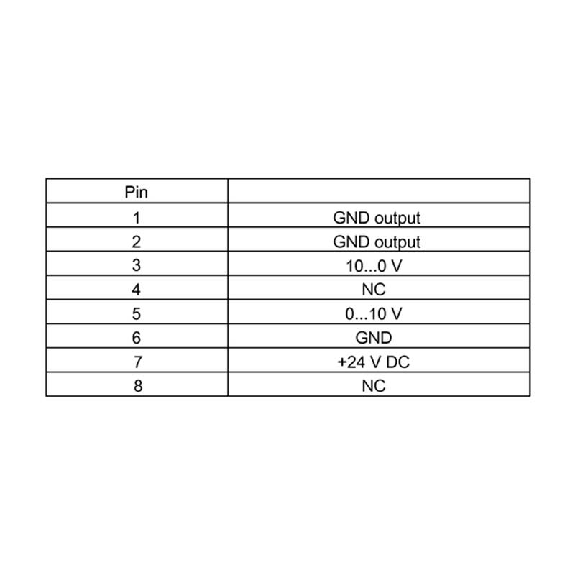

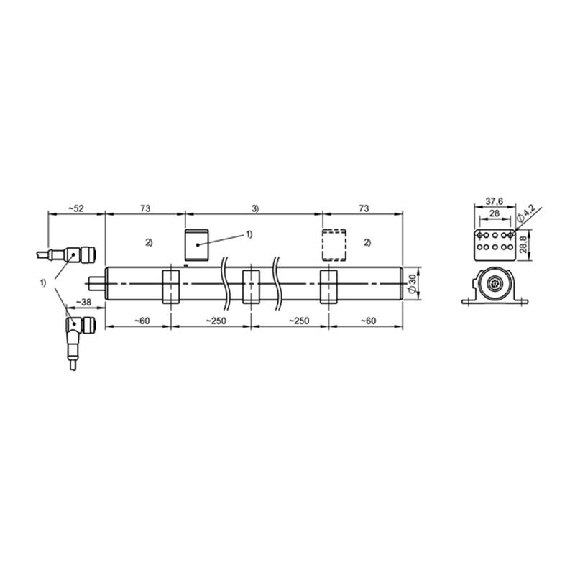

Capteur de position linéaire 0100mm, 0-10Vdc/10-0Vdc, M12 8P

Capteur de déplacement Micropulse• Série: Profil• Fixation: Brides de fixation• Plage de mesure: 300 mm• Résolution max.: 20 µm• Écart de linéarité max.: ±200 µm• Fidélité de répétition max.: ± 10 µm• Sortie analogique: tension 0…10 V, 10…0 V• Fréquence de mesure max.: 1000 Hz• Capteur de position, nombre max.: 1• Raccordement: Connecteur, M12x1, 8 pôles• Tension d'emploi Ub: 20...28 VDC• Matériau du boîtier: Aluminium• Température ambiante: 0...70 °C• Classe de protection: IP67

Capteur de déplacement Micropulse• Série: Profil• Fixation: Brides de fixation• Plage de mesure: 450 mm• Résolution max.: 20 µm• Écart de linéarité max.: ±200 µm• Fidélité de répétition max.: ± 10 µm• Sortie analogique: tension 0…10 V, 10…0 V• Fréquence de mesure max.: 1000 Hz• Capteur de position, nombre max.: 1• Raccordement: Connecteur, M12x1, 8 pôles• Tension d'emploi Ub: 20...28 VDC• Matériau du boîtier: Aluminium• Température ambiante: 0...70 °C• Classe de protection: IP67

Capteur de déplacement Micropulse• Série: Profil• Fixation: Brides de fixation• Plage de mesure: 700 mm• Résolution max.: 0,4 mV• Écart de linéarité max.: ±0,04 % P.E.• Fidélité de répétition max.: ± 0,2 mV• Sortie analogique: tension 0…10 V, 10…0 V• Fréquence de mesure max.: 1000 Hz• Capteur de position, nombre max.: 1• Raccordement: Connecteur, M12x1, 8 pôles• Tension d'emploi Ub: 20...28 VDC• Matériau du boîtier: Aluminium• Température ambiante: 0...70 °C• Classe de protection: IP67• Homologation / conformité: CE, cULus, EAC, WEEE

Système de mesure de position magnétostrictif• Forme: Série Profil• Montage: Brides de fixation• Capteur de position, nombre max.: 2 • Interface: Analogique, tension 0-10Vdc / 10-0Vdc• Longueur de mesure: 100 mm• Fidélité de répétition: ± 10 µm• Écart de linéarité: ± 50 µm• Fréquence de mesure max.: 4000 Hz• Raccordement: Connecteur mâle M16x0,75 8 pôles• Tension d'emploi Ub: 10-30Vdc• Version mécanique: Profil quadratique - 37 x 35 mm• Matériau du boîtier: Aluminium• Classe de protection: IP67• Température ambiante: -40...85 °C• Homologation / conformité: CE, cULus, EAC, WEEE• Série: BTL7

Capteur de déplacement Micropulse• Forme: Série Profil• Fixation: Brides de fixation• Capteur de position, nombre max.: 1• Plage de mesure: 100 mm• Fréquence de mesure max.: 2000 Hz• Résolution: <= 700 nA• Ecart de linéarité max.: ±200 µm• Fidélité de répétition: ± 0,002 % P.E.• Sortie analogique: courant 4…20 mA• Raccordement: Connecteur mâle M12 8 pôles• Tension d'alimentation: 10-30Vdc• Matériau du boîtier: Aluminium• Classe de protection: IP67• Température ambiante: -25...70 °C

Système de mesure de position magnétostrictifs pour environnements extrêmes• Forme: Série à tige• Capteur de position, nombre max.: 1• Interface: Analogique, courant 4-20mA, croissant• Longueur de mesure: 100 mm• Fidélité de répétition: ± 10 µm• Écart de linéarité: ± 50 µm• Fréquence de mesure max.: 4000 Hz• Raccordement: Connecteur mâle M12 8 pôles, radial• Tension d'emploi Ub: 10...30 VDC• Version mécanique: Tige compacte, bride enfichable 18h6, pour joint torique• Diamètre de tige: 10,2 mm• Matériau du boîtier: Acier inoxydable (1.4305) • Température ambiante: -40...85 °C

Système de mesure de position magnétostrictif • Forme: Série Profil• Montage: Brides de fixation• Capteur de position, nombre max.: 2• Interface: Analogique, courant 0…20 mA / 20…0 mA• Longueur de mesure: 100 mm• Fidélité de répétition: ± 5 µm• Écart de linéarité: ±50 µm• Fréquence de mesure max.: 4000 Hz• Raccordement: Connecteur mâle M16x0,75 8 pôles• Tension d'emploi Ub: 10-30Vdc• Version mécanique: Profil quadratique - 37 x 35 mm• Matériau du boîtier: Aluminium• Classe de protection: IP67• Température ambiante: -40...85 °C• Homologation / conformité: CE, cULus, EAC, WEEE• Série: BTL7

Système de mesure de position magnétostrictif• Forme: Série Profil• Montage: Brides de fixation• Interface: Analogique, tension 0-10Vdc / 10-0Vdc• Longueur de mesure: 1500 mm• Fidélité de répétition: ± 10 µm• Écart de linéarité: ± 0.01% FS• Fréquence de mesure max.: 500 Hz• Capteur de position, nombre max.: 2 • Raccordement: Connecteur mâle M16x0,75 8 pôles• Tension d'emploi Ub: 10-30Vdc• Version mécanique: Profil quadratique - 37 x 35 mm• Matériau du boîtier: Aluminium• Classe de protection: IP67• Température ambiante: -40...85 °C• Homologation / conformité: CE, cULus, EAC, WEEE• Série: BTL7

Système de mesure de position magnétostrictif• Forme: Série Profil• Montage: Brides de fixation• Capteur de position, nombre max.: 2 • Interface: Analogique, tension 0-10Vdc / 10-0Vdc• Longueur de mesure: 1200 mm• Fidélité de répétition: ± 10 µm• Écart de linéarité: ± 0.01% FS• Fréquence de mesure max.: 500 Hz• Raccordement: Connecteur mâle M16x0,75 8 pôles• Tension d'emploi Ub: 10-30Vdc• Version mécanique: Profil quadratique - 37 x 35 mm• Matériau du boîtier: Aluminium• Classe de protection: IP67• Température ambiante: -40...85 °C• Homologation / conformité: CE, cULus, EAC, WEEE• Série: BTL7

Capteur de position linéaire avec tige • Course: 100 mm• Entraînement mécanique par rotule à rattrapage de jeu, avec filetage M4• Linéarité indépendante: Jusqu’à ± 0,05%• Résolution: Infinie• Connexions électriques: Câble PVC 3 pôles 3x0.25 lg 1 m• Degré de protection: IP40• Certificat en annexe: Aucun• Etriers de montage: Standard (PKIT005)• Couleur des têtes en plastique: Vert

Capteur de position linéaire autoporteur à corps cylindrique• Course électrique utile: 100 mm• Fixation: 2 Etriers mobiles avec entr’axe longitudinal variable• Mouvement angulaire: Jusqu’à ± 30° maximum• Linearité indépendante: Jusqu’à ± 0,05%• Répétabilité: 0,01 mm• Résolution: Infinie• Connexion électiques: Câble 1 m, PVC, 3x0,25• Couleur des têtes en plastique: Vert• Matériau du boîtier: Aluminium anodisé Nylon 66 G 25• Degré de protection: IP65• Température de travail: -30...+100°C

Capteur de déplacement Micropulse• Forme: Série Profil• Fixation: Brides de fixation• Capteur de position, nombre max.: 1• Plage de mesure: 450 mm• Résolution: max . 2 µm• Ecart de linéarité max.: ±100 µm• Fidélité de répétition: max . 0,1 mV• Sortie analogique: tension 0…10 V, 10…0 V• Raccordement: Connecteur, M16x0,75, 8 pôles• Tension d'alimentation: 20-28Vdc• Matériau du boîtier: Aluminium• Classe de protection: IP67• Température ambiante: -40...85 °C

Capteur de déplacement Micropulse• Forme: Série Profil• Fixation: Brides de fixation• Capteur de position, nombre max.: 1• Plage de mesure: 750 mm• Résolution: max . 2 µm• Ecart de linéarité max.: ±100 µm• Fidélité de répétition: max . 0,1 mV• Sortie analogique: tension 0…10 V, 10…0 V• Raccordement: Connecteur, M16x0,75, 8 pôles• Tension d'alimentation: 20-28Vdc• Matériau du boîtier: Aluminium• Classe de protection: IP67• Température ambiante: -40...85 °C• Série: BTL5

Système de mesure de position magnétostrictif• Forme: Série Profil• Montage: Brides de fixation• Interface: Analogique, tension 0-10Vdc / 10-0Vdc• Longueur de mesure: 1250 mm• Fidélité de répétition: ± 10 µm• Écart de linéarité: ± 0.01% FS• Fréquence de mesure max.: 1000 Hz• Capteur de position, nombre max.: 2 • Raccordement: Connecteur mâle M16x0,75 8 pôles• Tension d'emploi Ub: 10-30Vdc• Version mécanique: Profil quadratique - 37 x 35 mm• Matériau du boîtier: Aluminium• Classe de protection: IP67• Température ambiante: -40...85 °C• Homologation / conformité: CE, cULus, EAC, WEEE• Série: BTL7

Capteur de déplacement Micropulse• Forme: Série Profil• Fixation: Brides de fixation• Capteur de position, nombre max.: 1• Plage de mesure: 1100 mm• Résolution: max . 2 µm• Ecart de linéarité max.: ±100 µm• Fidélité de répétition: max . 0,1 mV• Sortie analogique: tension 0…10 V, 10…0 V• Raccordement: Connecteur, M16x0,75, 8 pôles• Tension d'alimentation: 20-28Vdc• Matériau du boîtier: Aluminium• Classe de protection: IP67• Température ambiante: -40...85 °C
