Capacimetro

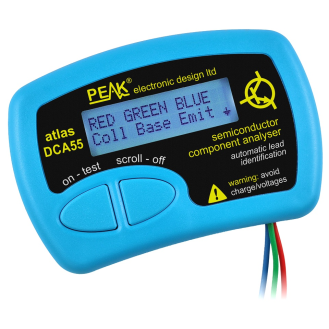

Analizzatore di componenti Peak DCA55 - Futura Group Il Peak DCA55 è un analizzatore di componenti elettronici versatile dotato di display LCD, progettato per semplificare e ottimizzare l'analisi di una vasta gamma di componenti. Con la sua capacità di identificare automaticamente il tipo di componente e la pinout, questo strumento fornisce informazioni dettagliate e specifiche su transistor bipolari, MOSFET, SCR, triac, diodi, reti di diodi, LED, LED bicolore e RGB. Caratteristiche principali: - Display LCD per una visualizzazione chiara e dettagliata delle informazioni sui componenti - Identificazione automatica del tipo di componente e della pinout per una facile analisi - Rilevamento di informazioni speciali come diodi di protezione e resistenze di shunt - Funzione di spegnimento automatico per il risparmio energetico - Alimentazione a batteria inclusa da 12 V per un utilizzo pratico in qualsiasi contesto - Dimensioni compatte di 103x70x20 mm per la portabilità e la comodità d'uso Specifiche tecniche: - Corrente di test corto circuito (Isc): da -5,5 mA a 5,5 mA - Tensione di test circuito aperto (Voc): da -5,1V a 5,1V - Transistor bipolare (BJT): guadagno misurabile (Hfe) da 4 a 65000, precisione del guadagno circa 3% della lettura, test Vceo da 2 V a 3 V, precisione Vbe da -2% a +2%, corrente di test collettore da 2,45 mA a 2,55 mA - MOSFET: gate threshold range da 0,1V a 5V, corrente di test drain da 2,45 mA a 255 mA, resistenza di gate 8 kOhm - SCR/Triac: corrente di test gate 4,5 mA, corrente di test carico 5 mA - Diodi: corrente di test 5 mA, Vf per identificazione LED da 1,5 V a 4 V - Batteria inclusa: tipo MN21 / L1028 / GP23A 12V alkaline, tensione tipica 12 V Con il Peak DCA55 di Futura Group, l'analisi dei componenti elettronici diventa efficiente, precisa e accessibile a tutti gli utenti, garantendo prestazioni ottimali e affidabilità nel tempo. Completo di tre puntali di test e istruzioni dettagliate, questo analizzatore di componenti è un alleato indispensabile per professionisti e appassionati del settore.

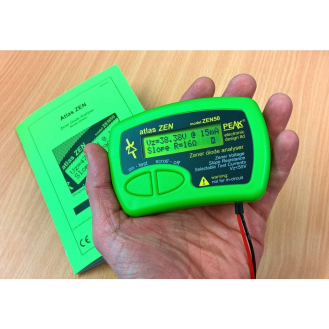

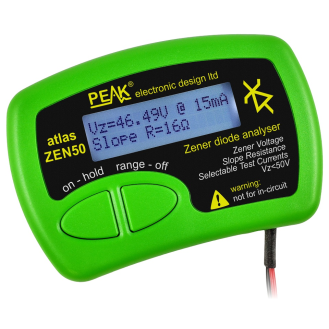

Dotato di display LCD, Peak Atlas ZEN è un analizzatore intelligente di diodi Zener facile da usare e dotato di varie funzioni . Principalmente progettato per analizzare diodi (inclusi i diodi a valanga), Atlas ZEN è ottimo per misurare le caratteristiche di conduzione di molti altri tipi di componenti come diodi normali, LED, soppressori di transitori come VDR, TVS e Transorb (misurazione della tensione di rottura/bloccaggio con varie correnti dirette o inverse) e regolatori di tensione shunt . Dimensioni: 103x70x20 mm . La confezione comprende: l'analizzatore, la batteria a 12 V e le istruzioni . ISTRUZIONI IN ITALIANO Caratteristiche tecniche Supporta i seguenti componenti: - Diodi Zener e diodi a valanga . - Riferimenti di tensione shunt . - Diodi e LED convenzionali (per misura VF e misura della resistenza dinamica) . - VDR, TVS, Transorb, ecc . (fino a 50 V). Correnti di prova selezionabili: 2 mA, 5 mA, 10 mA e 15 mA. Misura della tensione Zener (VZ). Misura della caduta della tensione diretta per diodi collegati direttamente. Visualizzazione dalla corrente di prova selezionata. Misura della resistenza dinamica (talvolta chiamata resistenza differenziale). Sovratensione avanzata per supportare controlli fino a 50 V a 15 mA. Condizioni di prova costanti per minimizzare la dissipazione di energia Zener (VBAT fino a 1 V). Ciclo di lavoro ridotto per minimizzare la dissipazione di energia Zener. Misure continue (generalmente 3 campioni al secondo). Sonda con clip a coccodrillo placcata in oro per bassa resistenza di contatto. Spegnimento automatico e manuale. Documentazione e link utili Manuale

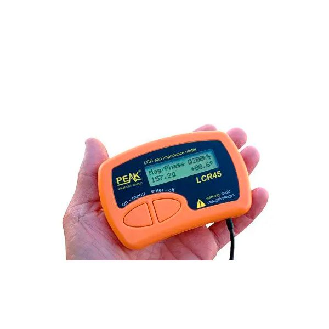

Dotato di display LCD, Peak LCR45 è misuratore intelligente per induttanze, resistenze e impedenze arbitrarie, facile da usare e dotato di varie funzioni . Riconosce il tipo di componente (induttore, condensatore o resistenza), il valore e i parametri . Misura l'impedenza, ammettenza, ampiezza e fase di impedenza . Modalità automatica e manuale per il test di frequenza (DC, 1 kHz, 15 kHz e 200 kHz) e per il tipo di componente . Funziona anche con condensatori elettrolitici polarizzati e non polarizzati in entrambi gli orientamenti . Alimentazione: batteria 12 V (inclusa), dimensioni: 103x70x20 mm . ISTRUZIONI IN ITALIANO Caratteristiche tecniche Rilevamento tipo di componente: automatica e manuale Risoluzione induttanza: 0,2 uH Risoluzione capacità: 0,2 pF Risoluzione resistenza: 0,2 Ohm Selezione frequenza (DC, 1 kHz, 15 kHz e 200 kHz): automatica e manuale Visualizza impedenza complessa: sì Visualizza ammettenza: sì Visualizza Magnitudine e Fase: sì Alimentazione: batteria 12V (inclusa) Documentazione e link utili Data Sheet Manuale

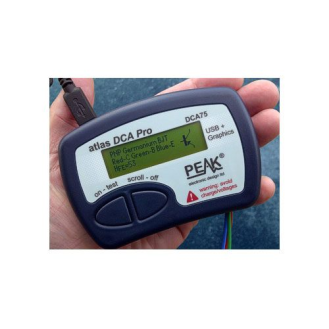

Peak Atlas DCA Pro è la versione migliorata del DCA55 . Dispone di una più ampia libreria di identificazione dei componenti, display LCD grafico, comunicazione USB e software per PC . Queste caratteristiche lo rendono un analizzatore intelligente di semiconduttori come transistor, JFET, regolatori di tensione, diodi, LED, Triac e molti altri . È in grado di identificare automaticamente il tipo di componente e la pinout, visualizzando molti dati relativi al componente ed eseguendo un'analisi dettagliata grazie al software per PC (incluso) . Il firmware può essere aggiornato online, dispone di sonde con contatti placcati in oro . Alimentazione: 1 singola batteria AAA (non utilizzata quando collegato alla porta USB) . Dimensioni: 103x70x20 mm . La confezione comprende: l'analizzatore, il software su chiavetta USB, cavetto USB micro-USB, la batteria alcalina AAA e le istruzioni (in inglese) .     Caratteristiche tecniche Identifica automaticamente il tipo di componente (esempio Transistor, JFET, IGBT, Regolatore di tensione, Zener, Diodi, ecc) e la pinout (collegato in qualsiasi modo). Misura molti dati del componente. Grazie al software incluso, collegando il DCA Pro al PC è possibile eseguire una ulteriore analisi dettagliata del componente. Sonde con contatti placcati in oro. Aggiornabile Online. Alimentazione: 1 singola batteria AAA (non utilizzata quando collegato alla porta USB). Display grafico, comunicazione USB, software per PC e libreria di identificazione componenti migliorata. Il DCA Pro supporta tutti i componenti che il popolare Peak Atlas DCA55 supporta, ma aggiunge molto di più. I componenti supportati e le misurazioni stand-alone comprendono: - Transistor al silicio e al germanio (BJT inclusi Darlington e transistor digitali) . N.B . I transistor unigiunzione (UJTs) non sono attualmente supportati . - MOSFET . - JFET . - IGBT . - Diodi e reti diodi . Misure caduta di tensione a 5 mA . - LED e LED bicolore (2 terminali e 3 terminali) . Misure la caduta di tensione diretta di ogni LED a 5 mA . - Diodi Zener con misura della tensione di Zener fino a 9V a 5 mA . - Regolatori di tensione (con tensione di uscita minore di 8V, tensione drop-out, corrente di riposo) . Si noti che alcuni regolatori non sono stabili senza un carico minimo e non possono essere testati dal DCA75 . - Triac Tiristori e che richiedono meno di 10 mA di corrente di gate e corrente di mantenimento . - Funzionamento Stand-alone o collegato al PC: in entrambi i casi, Peak Atlas DCA Pro identifica automaticamente il tipo di componente, la piedinatura ed una serie di parametri dei componenti come il guadagno dei transistor, perdite, tensioni di soglia di MOSFET e IGBT, le caratteristiche e molto altro ancora . - Tracciato Curve Quando è collegato al PC è possibile visualizzare una gamma di funzioni e grafici: - Caratteristiche di uscita dei Transistor Bipolari, IC vs VCE . - Caratteristiche del guadagno dei Transistor Bipolari, hFE vs VCE . - Caratteristiche del guadagno dei Transistor Bipolari, hFE vs IC . - Funzione di uscita MOSFET e IGBT, ID vs VDS . - Funzione di trasferimento di MOSFET e IGBT, ID vs VGS . - Funzione di uscita JFET, ID vs VDS . - Funzione di trasferimento JFET, ID vs VGS . - Regolatore di Tensione, VOUT vs VIN . - Regolatore di Tensione, IQ vs VIN . - Curve corrente e tensione per giunzione PN diodi zener . - Il grafico delle curve viene eseguito utilizzando parametri di test nel range di +/- 12 V, +/- 12 mA . Tutti i grafici possono essere incollati in Excel per ulteriore analisi . - Il software gira sotto Windows XP, Vista, Windows 7, Windows 8 e Windows 10. Documentazione e link utili Ultima versione del software e firmware DCA Pro User Guide (inglese) DCA Pro Datasheet (inglese) DCA Pro PC Software Installation Guide

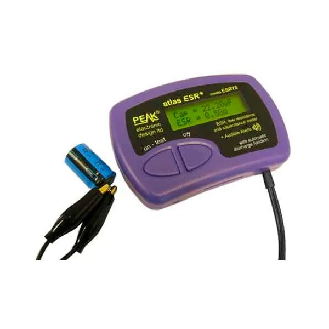

Titolo: Misuratore di Capacità e ESR Il misuratore di capacità e ESR Peak atlas ESR70 è uno strumento essenziale per la misurazione accurata della capacità e della resistenza equivalente serie di condensatori di vario tipo, con un range di valore compreso tra 1 uF e 22.000 uF. Dotato di un display LCD chiaro e leggibile, questo strumento offre una vasta gamma di funzionalità per soddisfare le esigenze degli utenti più esigenti. Caratteristiche tecniche: - Misura: Capacità ed ESR (Resistenza Equivalente Serie) - Misurazione in-circuit: solo l'ESR - Range di misura ESR: da 0 a 40 ohm con una risoluzione di 0,01 ohm - Avvisi acustici: sì, per i vari livelli di ESR - Range di misura Capacità: da 1uF a 22.000 uF - Spegnimento automatico: sì, dopo 45 secondi di inattività - Alimentazione: batteria 12V inclusa - Dimensioni: 103x70x20 mm Il Peak atlas ESR70 offre la comodità di misurare l'ESR di un condensatore in-circuit, evitando la necessità di dissaldarlo. Durante la misurazione in-circuit, il valore ESR viene visualizzato chiaramente sul display, mentre il valore della capacità non è disponibile. Questo strumento è progettato per offrire precisione e affidabilità in ogni situazione. La confezione include il misuratore Peak atlas ESR70 e un cavetto flessibile di circa 45 cm, dotato di due spine e prese da 2 mm con coccodrilli placcati in oro. Con le istruzioni in italiano fornite, l'utilizzo di questo strumento risulta semplice e intuitivo. Marca: Futura Group Categoria: Capacimetro Il misuratore di capacità e ESR Peak atlas ESR70 di Futura Group è la scelta ideale per professionisti e appassionati che cercano un dispositivo preciso e affidabile per le loro esigenze di misurazione. Con le sue caratteristiche avanzate e la facilità d'uso, questo strumento si distingue per la sua qualità e affidabilità.
