Contatore energia elettrica omologazione IEC

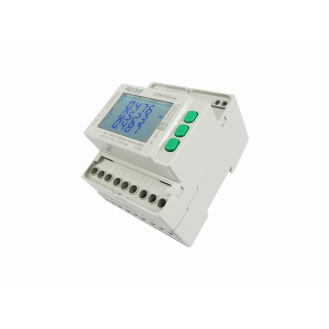

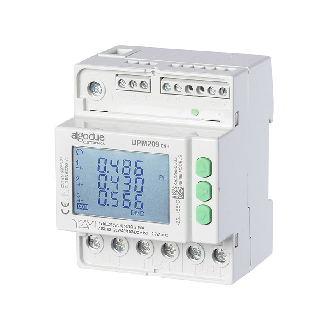

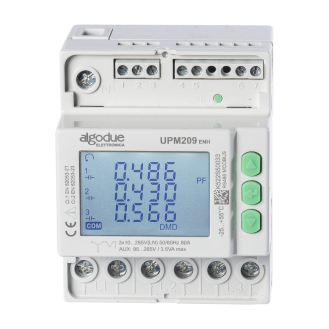

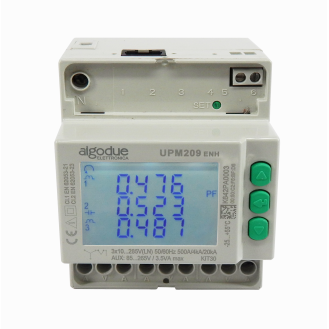

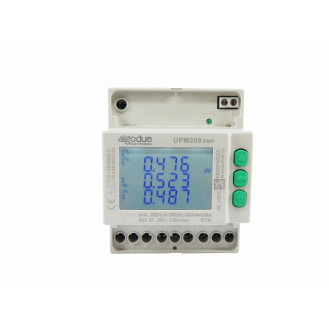

Titolo Prodotto: Analizzatore di Rete Trifase Multifunzionale DIN, 1/5A, RS485/MODBUS RTU, Enhanced Vantaggi: Misura bidirezionale su quattro quadranti per tutte le energie e le potenze, ottimale per una gestione energetica efficiente. Compatto formato da 4 moduli per guida DIN, ideale per l'installazione in spazi ridotti. Possibilità di registrare e analizzare in remoto grazie al software WintoolNET e all'interfaccia Web. Comunicazione versatile tramite RS485 o Ethernet, perfetta per l'integrazione nei sistemi di automazione. Eccellente rapporto qualità/prezzo, conveniente per l'analisi e il controllo dei consumi energetici. Descrizione Prodotto Dettagliata: L'Analizzatore di Rete Trifase Multifunzionale DIN, modello UPM209, è uno strumento avanzato progettato per la misurazione e registrazione dei parametri elettrici. La sua struttura estremamente compatta con soli 4 moduli per guida DIN lo rende ideale per applicazioni in cui lo spazio è limitato. Grazie alla misura bidirezionale su quattro quadranti, il dispositivo consente di rilevare tutte le energie e le potenze, permettendo un'accurata analisi dei consumi. È compatibile con TA standard da 1 o 5A e supporta inserzioni dirette fino a 80A. Sono supportati anche trasformatori di tensione (TV), e la versione ENH dell'analizzatore offre fino a 8 MB di memoria per la registrazione dei dati, oltre alla possibilità di registrare tutti i contatori di energia. Inoltre, fino a 24 parametri istantanei possono essere selezionati per la registrazione dei valori MIN/MED/MAX. Il dispositivo offre comunicazione tramite MODBUS RTU/ASCII attraverso la porta RS485 e tramite MODBUS TCP con la porta Ethernet, permettendo il controllo remoto. Il software WintoolNET facilita una gestione completa e l'interfaccia Web aggiuntiva disponibile per dispositivi con porta Ethernet espande ulteriormente la versatilità dello strumento, rendendo possibile la supervisione da qualsiasi PC connesso alla rete. Con un eccellente rapporto qualità/prezzo, il UPM209 si posiziona come la soluzione perfetta per creare punti di misura all'interno degli impianti, offrendo informazioni accurate sui carichi presenti nei punti di misura ed aiutando nel calcolo dei costi del consumo energetico. Specifiche Tecniche: Tensione di alimentazione: 85 … 265 VAC/110 VDC ±15% Sicurezza: 300 V CAT III, Consumo massimo: RS485: 1.6 VA – 1 W, Ethernet: 4.5 VA – 1.6 W Frequenza: 50/60 Hz Ingressi di tensione: 3×10/17 … 3×285/495 VA Ingressi di corrente: Modello 1/5A CT massimo 6A, Modello 80A massimo 80A Precisione tipica: Energia attiva classe 1 secondo IEC/EN 62053-21 Porta comunicazione: RS485 optoisolata o Ethernet (RJ45) Protocolli: MODBUS RTU/ASCII (RS485), HTTP, NTP, DHCP, MODBUS TCP (Ethernet) Uscita digitale (DO): Tipo otticamente isolato passivo Dimensioni e peso: 72x90x65 mm, massimo 436 g

Prodotto: Analizzatore di Rete Trifase Multifunzione DIN Modello: UPM209 Caratteristiche Importanti: Per TA standard 1/5A, RS485/MODBUS RTU, Porta Ethernet Tipo: Misura e analisi consumi Mots-Clé Secondari: RS485, Ethernet, MODBUS, misura bidirezionale, analisi consumi, gestione remota Vantaggi Versatilità: Supporta misure bidirezionali su quattro quadranti per tutte le energie e potenze, permettendo una copertura integrale delle esigenze di analisi energetica. Gestione Remota: Comunicazione tramite protocollo MODBUS RTU/ASCII e tramite porta Ethernet per il controllo remoto con software WintoolNET. Compattezza: Design estremamente compatto da soli 4 moduli su guida DIN, adatto a spazi ridotti. Memorizzazione avanzata: Disponibile fino a 8 MB di memoria per la registrazione dati nella versione ENH e capacità di registrare tutti i contatori di energia. Facilità di utilizzo: Interfaccia Web accessibile da qualsiasi PC connesso alla rete, migliorando la gestione operativa. Sicurezza e Precisione: Certificato di sicurezza 300 V CAT III e classe di precisione energia attiva Classe 1 secondo standard IEC/EN 62053-21. Descrizione Produttore Dettagliata L' analizzatore di rete trifase UPM209 è uno strumento multifunzione progettato specificamente per la misura e registrazione di parametri elettrici essenziali per un'analisi efficace dei consumi. La sua capacità di effettuare misure su quattro quadranti rende questo dispositivo estremamente versatile per l'analisi energetica. Adatto per trasformatori di corrente standard da 1 o 5A, consente un'installazione semplice e flessibile. Grazie alla comunicazione tramite porta seriale RS485 con protocollo MODBUS RTU/ASCII e tramite porta Ethernet con protocollo MODBUS TCP, l'UPM209 offre opzioni estese per la gestione remota tramite software WintoolNET o attraverso un'interfaccia Web. Queste funzionalità rendono questo strumento ideale per stabilire punti di misura all'interno degli impianti e monitorare tutti i contatori di energia: attiva, reattiva e apparente (nella versione ENH). Una sicurezza di misura certificata a 300 V CAT III e un basso consumo aggiungono ulteriore affidabilità all'uso quotidiano dell'UPM209. Specifiche Tecniche Alimentazione: Range di tensione 85 … 265 VCA/110 VCC ±15%. Sicurezza: 300 V CAT III. Consumo Massimo: Strumento con porta RS485: 1,6 VA – 1 W; Strumento con porta Ethernet: 4,5 VA – 1,6 W. Frequenza: 50/60 Hz. Ingressi di Tensione: Range 3×10/17 … 3×285/495 VCA. Sicurezza: 300 V CAT III. Ingressi di Corrente: Valore massimo TA 1/5A: 6 A; Mod. 80A: 80 A. Precisione: Energia attiva classe 1 secondo IEC/EN 62053-21. Porta di Comunicazione: Tipo: RS485 optoisolata o Ethernet (RJ45). Protocolli: MODBUS RTU/ASCII (RS485), HTTP, NTP, DHCP, MODBUS TCP (Ethernet). Dimensioni e Peso: 72x90x65 mm, max 436 g.

L'analizzatore di rete trifase UPM209 offre una gestione remota ottimale e compatibilità MODBUS. Ideale per un monitoraggio preciso dei consumi energetici con misurazioni bidirezionali.

Analizzatore di Rete Trifase Multifunzionale DIN, Connessione Diretta 80A, RS485/MODBUS RTU, Basic Avantages: Struttura estremamente compatta da 4 moduli per guida DIN che riduce al minimo lo spazio necessario. Supporta la misura bidirezionale su quattro quadranti, consentendo il monitoraggio completo di tutte le energie e potenze. Perfetto per l'analisi e il controllo dei consumi grazie alla registrazione dettagliata e capacità di comunicazione avanzata. Memoria fino a 8 MB nella versione ENH per un'analisi dettagliata e la registrazione dei parametri selezionati. Piena compatibilità con i protocolli MODBUS RTU/ASCII e MODBUS TCP, permettendo un'eccellente gestione remota tramite WintoolNET o interfaccia Web. Descrizione Prodotto dettagliata: L'analizzatore di rete trifase UPM209 è un dispositivo all'avanguardia progettato per la misura e la registrazione dei parametri elettrici, ideale per chi necessita di un'analisi dettagliata e controllo dei consumi con un eccellente rapporto qualità-prezzo. La sua struttura compatta di 4 moduli per guida DIN lo rende versatile per diverse configurazioni impiantistiche. Compatibile con trasformatori di corrente standard e con possibilità di misura diretta fino a 80A, l'UPM209 è configurabile per registrare vari parametri selezionabili per ogni applicazione specifica. Grazie alla memoria estesa fino a 8 MB nella versione ENH, consente la registrazione di parametri dettagliati facilitando un monitoraggio efficace dell'energia: attiva, reattiva e apparente. Con la comunicazione RS485 supportata dai protocolli MODBUS RTU/ASCII e possibilità di connessione Ethernet tramite MODBUS TCP, l'analizzatore permette una gestione remota avanzata tramite software WintoolNET o interfaccia Web, assicurando la massima flessibilità d'uso. Specifiche Tecniche: Alimentazione: 85 … 265 VCA/110 VCC ±15%, 300 V CAT III Consumo massimo: RS485: 1,6 VA – 1 W; Ethernet: 4,5 VA – 1,6 W Frequenza: 50/60 Hz Ingressi di tensione: 3×10/17 … 3×285/495 VCA, 300 V CAT III Ingressi di corrente: TA 1/5A fino a 6 A; 80 A diretto Precisione: Energia attiva: Classe 1 secondo IEC/EN 62053-21 Dimensioni: 72x90x65 mm Peso: Max 436 g
