Dotato di display LCD, Peak DCA55 è in grado di analizzare un vasto numero di componenti elettronici come transistor bipolari, MOSFET, SCR, triac, diodi, reti di diodi, la giunzione dei FET (solo il pin identificato come gate), LED, LED bicolore e RGB . Identifica automaticamente il tipo di componente e la pinout, visualizza informazioni speciali del componente come diodi di protezione e resistenze di shunt, informazioni di parametri come il guadagno e la corrente di dispersione nei transistor, le tensioni di soglia del gate dei MOSFET, le cadute di tensione, ecc . Dispone di spegnimento manuale e automatico (si spegne automaticamente se il dispositivo è inattivo per più di 30 secondi) . Alimentazione a batteria: 12 V (compresa) . Dimensioni (mm): 103x70x20 . La confezione comprende: l'analizzatore di componenti, i tre puntali di test e le istruzioni . Specifiche tecniche Corrente di test corto circuito (Isc): min . -5,5 mA ~ max . 5,5 mA Tensione di test circuito aperto (Voc): min . -5,1V ~ max . 5,1V Transistor bipolare (BJT): - guadagno misurabile (Hfe): da 4 a 65000 - precisione del guadagno: circa 3% della lettura - circa 5 Hfe - test Vceo: min . 2 V ~ max . 3 V - precisione Vbe: -2% -20mV ~ +2% +20 mV - VBE per i Darlington (shunted): 0,95V ~ 1,80V (0,75V ~ 1,80V) - shunt base-emettitore: 50 kOhm ~ 70 kOhm - corrente di test collettore: min . 2,45 mA ~ max . 2,55 mA - dispersione: 0,7 mA MOSFET: - gate threshold range: min . 0,1V ~ max . 5V - precisione threshold: -2%-20mV ~ +2%+20mV - corrente di test drain: 2,45 mA ~ 255 mA - resistenza di gate: 8 kOhm - corrente di test drain: 4,5 mA - corrente di test source-drain JFET: min . 0,5 mA ~ max . 5,5 mA SCR/Triac: - corrente di test gate: 4,5 mA - corrente di test carico: 5 mA Diodi: - corrente di test: 5 mA - precisione tensione: -2%-20mV ~ +2%+20mV - Vf per identificazione LED: min . 1,5 V ~ max . 4 V - soglia di corto circuito: 10 Ohm Batteria (compresa): - tipo: MN21 / L1028 / GP23A 12V alkaline - tensione: min . 7,50 V - tipica 12 V Dimensioni (mm): 103x70x20
Analizzatore di Diodi
94,00 €IVA incl.
Quantità
Pagamento sicuro
Bonifico
Informazioni di spedizione
4 articoli disponibili
Spese di consegna a partire da:5,89 €IVA incl.
Spedizione standard: consegna tra il 04/10 e il 07/10
Venduto e spedito da
Marchio: Futura Group

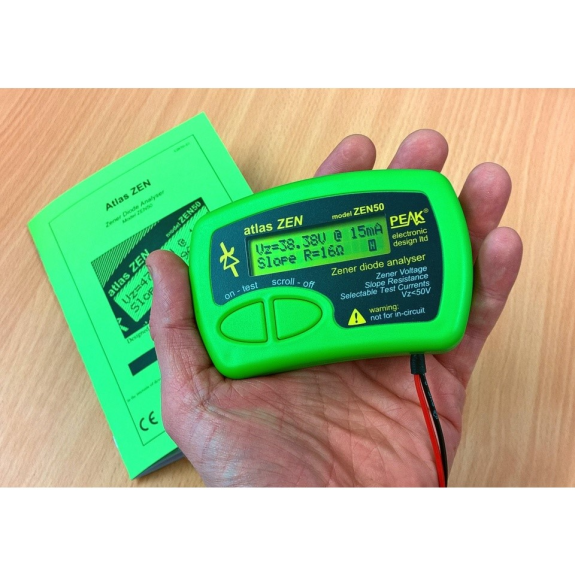

Dotato di display LCD, Peak Atlas ZEN è un analizzatore intelligente di diodi Zener facile da usare e dotato di varie funzioni .
Principalmente progettato per analizzare diodi (inclusi i diodi a valanga), Atlas ZEN è ottimo per misurare le caratteristiche di conduzione di molti altri tipi di componenti come diodi normali, LED, soppressori di transitori come VDR, TVS e Transorb (misurazione della tensione di rottura/bloccaggio con varie correnti dirette o inverse) e regolatori di tensione shunt .
Dimensioni: 103x70x20 mm .
La confezione comprende: l'analizzatore, la batteria a 12 V e le istruzioni .
ISTRUZIONI IN ITALIANO Caratteristiche tecniche Supporta i seguenti componenti: - Diodi Zener e diodi a valanga .
- Riferimenti di tensione shunt .
- Diodi e LED convenzionali (per misura VF e misura della resistenza dinamica) .
- VDR, TVS, Transorb, ecc .
(fino a 50 V). Correnti di prova selezionabili: 2 mA, 5 mA, 10 mA e 15 mA. Misura della tensione Zener (VZ). Misura della caduta della tensione diretta per diodi collegati direttamente. Visualizzazione dalla corrente di prova selezionata. Misura della resistenza dinamica (talvolta chiamata resistenza differenziale). Sovratensione avanzata per supportare controlli fino a 50 V a 15 mA. Condizioni di prova costanti per minimizzare la dissipazione di energia Zener (VBAT fino a 1 V). Ciclo di lavoro ridotto per minimizzare la dissipazione di energia Zener. Misure continue (generalmente 3 campioni al secondo). Sonda con clip a coccodrillo placcata in oro per bassa resistenza di contatto. Spegnimento automatico e manuale. Documentazione e link utili Manuale
Principalmente progettato per analizzare diodi (inclusi i diodi a valanga), Atlas ZEN è ottimo per misurare le caratteristiche di conduzione di molti altri tipi di componenti come diodi normali, LED, soppressori di transitori come VDR, TVS e Transorb (misurazione della tensione di rottura/bloccaggio con varie correnti dirette o inverse) e regolatori di tensione shunt .
Dimensioni: 103x70x20 mm .
La confezione comprende: l'analizzatore, la batteria a 12 V e le istruzioni .
ISTRUZIONI IN ITALIANO Caratteristiche tecniche Supporta i seguenti componenti: - Diodi Zener e diodi a valanga .
- Riferimenti di tensione shunt .
- Diodi e LED convenzionali (per misura VF e misura della resistenza dinamica) .
- VDR, TVS, Transorb, ecc .
(fino a 50 V). Correnti di prova selezionabili: 2 mA, 5 mA, 10 mA e 15 mA. Misura della tensione Zener (VZ). Misura della caduta della tensione diretta per diodi collegati direttamente. Visualizzazione dalla corrente di prova selezionata. Misura della resistenza dinamica (talvolta chiamata resistenza differenziale). Sovratensione avanzata per supportare controlli fino a 50 V a 15 mA. Condizioni di prova costanti per minimizzare la dissipazione di energia Zener (VBAT fino a 1 V). Ciclo di lavoro ridotto per minimizzare la dissipazione di energia Zener. Misure continue (generalmente 3 campioni al secondo). Sonda con clip a coccodrillo placcata in oro per bassa resistenza di contatto. Spegnimento automatico e manuale. Documentazione e link utili Manuale
Caratteristiche
- Nome/numero del modello
- 6601-ZEN50
- Codice DirectIndustry
- 0008799941
Descrizione
Dotato di display LCD, Peak Atlas ZEN è un analizzatore intelligente di diodi Zener facile da usare e dotato di varie funzioni .
Principalmente progettato per analizzare diodi (inclusi i diodi a valanga), Atlas ZEN è ottimo per misurare le caratteristiche di conduzione di molti altri tipi di componenti come diodi normali, LED, soppressori di transitori come VDR, TVS e Transorb (misurazione della tensione di rottura/bloccaggio con varie correnti dirette o inverse) e regolatori di tensione shunt .
Dimensioni: 103x70x20 mm .
La confezione comprende: l'analizzatore, la batteria a 12 V e le istruzioni .
ISTRUZIONI IN ITALIANO Caratteristiche tecniche Supporta i seguenti componenti: - Diodi Zener e diodi a valanga .
- Riferimenti di tensione shunt .
- Diodi e LED convenzionali (per misura VF e misura della resistenza dinamica) .
- VDR, TVS, Transorb, ecc .
(fino a 50 V). Correnti di prova selezionabili: 2 mA, 5 mA, 10 mA e 15 mA. Misura della tensione Zener (VZ). Misura della caduta della tensione diretta per diodi collegati direttamente. Visualizzazione dalla corrente di prova selezionata. Misura della resistenza dinamica (talvolta chiamata resistenza differenziale). Sovratensione avanzata per supportare controlli fino a 50 V a 15 mA. Condizioni di prova costanti per minimizzare la dissipazione di energia Zener (VBAT fino a 1 V). Ciclo di lavoro ridotto per minimizzare la dissipazione di energia Zener. Misure continue (generalmente 3 campioni al secondo). Sonda con clip a coccodrillo placcata in oro per bassa resistenza di contatto. Spegnimento automatico e manuale. Documentazione e link utili Manuale
Principalmente progettato per analizzare diodi (inclusi i diodi a valanga), Atlas ZEN è ottimo per misurare le caratteristiche di conduzione di molti altri tipi di componenti come diodi normali, LED, soppressori di transitori come VDR, TVS e Transorb (misurazione della tensione di rottura/bloccaggio con varie correnti dirette o inverse) e regolatori di tensione shunt .
Dimensioni: 103x70x20 mm .
La confezione comprende: l'analizzatore, la batteria a 12 V e le istruzioni .
ISTRUZIONI IN ITALIANO Caratteristiche tecniche Supporta i seguenti componenti: - Diodi Zener e diodi a valanga .
- Riferimenti di tensione shunt .
- Diodi e LED convenzionali (per misura VF e misura della resistenza dinamica) .
- VDR, TVS, Transorb, ecc .
(fino a 50 V). Correnti di prova selezionabili: 2 mA, 5 mA, 10 mA e 15 mA. Misura della tensione Zener (VZ). Misura della caduta della tensione diretta per diodi collegati direttamente. Visualizzazione dalla corrente di prova selezionata. Misura della resistenza dinamica (talvolta chiamata resistenza differenziale). Sovratensione avanzata per supportare controlli fino a 50 V a 15 mA. Condizioni di prova costanti per minimizzare la dissipazione di energia Zener (VBAT fino a 1 V). Ciclo di lavoro ridotto per minimizzare la dissipazione di energia Zener. Misure continue (generalmente 3 campioni al secondo). Sonda con clip a coccodrillo placcata in oro per bassa resistenza di contatto. Spegnimento automatico e manuale. Documentazione e link utili Manuale
