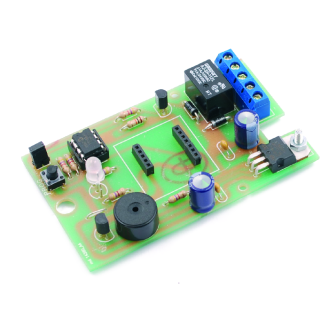

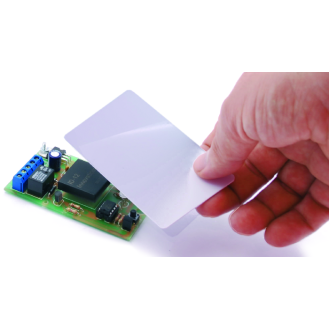

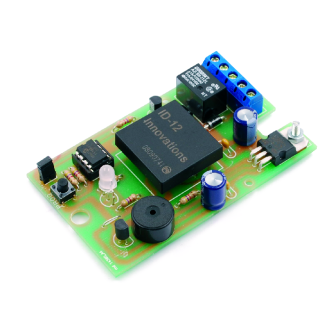

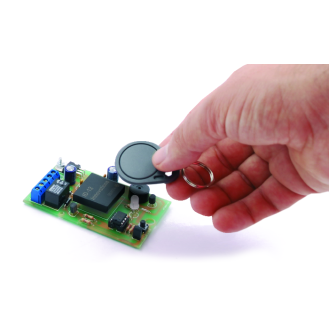

Basato sul modulo ID12 della ID Innovations, questo lettore di transponder è dotato di unuscita a relé che si attiva al riconoscimento di uno dei 127 tag RFid memorizzabili e permette di comandare unelettroserratura, una centralina per apricancello, una semplice lampada, ecc
Basato sul modulo ID12 della ID Innovations, questo lettore di transponder è dotato di unuscita a relè che si attiva al riconoscimento di uno dei 127 tag RFid memorizzabili e permette di comandare unelettroserratura, una centralina per apricancello, una semplice lampada, ecc . Possibilità di memorizzare fino a 127 tag, uscita monostabile (attivazione per 1 secondo) oppure bistabile, buzzer segnalatore del passaggio di tag sul lettore . Contenitore plastico SC-700 compreso nel kit . Attenzione! i TAG compatibili con questo prodotto sono solo quelli presenti nei prodotti correlati (TAG1, TAG 2 e TAG3CAPSULA) .
Caratteristiche tecniche
Fino a 127 tag memorizzabili.
Possibilità di memorizzazione cancellazione di un singolo tag e cancellazione totale della memoria.
Organizzazione dinamica della memoria: ogni tag viene memorizzato nella prima locazione disponibile.
Funzionamento delluscita monostabile (attivazione per 1 secondo) oppure bistabile.
Buzzer segnalatore del passaggio di tag sul lettore.
Alimentazione da 11 a 15 Vdc - 150 mA
Dimensioni 83,22 mm x 50,10 mm
La Gestione dei TAG e i loro utilizzi
Durante la lettura, il modulo ID-12 restituisce il codice esadecimale in formato ASCII del tipo A1234B567C (10 byte) della tessera transponder . Di tale codice vengono presi in considerazione solo gli ultimi 4 caratteri, che vengono quindi memorizzati dal microcontrollore nella propria EEPROM . Considerando l'esempio sopra riportato, in una prima locazione verrà memorizzato 0x56 e nella successiva 0x7C, occupando così soli 2 byte . La parte precedente del codice viene ignorata in quanto fondamentalmente tendono a cambiare solo gli ultimi identificativi del transponder . Così facendo è ipoteticamente possibile trovare un tag con lo stesso codice non prima di altri 65.535 tag . I tag per RFid vengono usati sempre più spesso in tutte quelle applicazioni dove occorre identificare un oggetto mediante un codice o controllare gli accessi; nellambito della logistica consente il rilevamento di articoli di varia natura che passano, ad esempio, su di un nastro trasportatore, mentre nei supermercati servono ad evitare i furti . Un grande ruolo lo giocano sicuramente nella regolamentazione degli accessi di persone e automobili, nel rilevamento delle presenze dei lavoratori e nella realizzazione di chiavi di accesso a sistemi elettronici (ad esempio computer) . Il modulo ID12 Questo componente integra il generatore per il campo elettromagnetico eccitatore, la logica di lettura dellassorbimento e di discriminazione dei codici e, addirittura, la bobina eccitatrice; risolve quindi tutti i problemi di costruzione e posizionamento della stessa bobina, che in alcuni progetti hanno messo in difficoltà i lettori . Ma non solo: lID-12 integra una logica in grado di mandare in uscita i dati letti dai tag transponder solo se questi sono codificati secondo tre standard: ASCII, Wiegan26 e Magnetic ABA Track2 . Proprio perché provvede da solo al riconoscimento dei transponder, lID-12 è il dispositivo ideale per la realizzazione di molti sistemi, tra i quali varchi ad accesso elettronico, registratori di passaggi, classificatori e catalogatori di merci, ecc . Il tutto sollevando leventuale computer o microcontrollore che deve leggerne i dati dai compiti di decifrazione e scarto: il componente legge i transponder e scarta i dati di quelli fuori formato o letti male, passando solo le stringhe integre .
