Modulo Read-Write per RFID - 13.56MHz

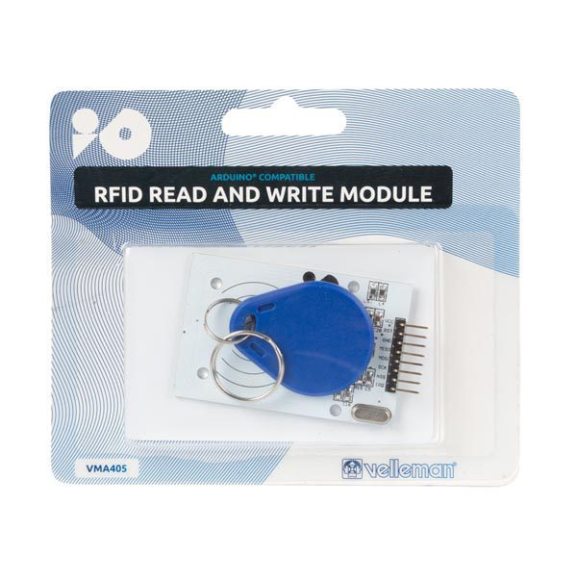

Modulo lettore/scrittore RFID di tipo MIFARE, compatibile con Arduino, Fishino, ecc Modulo lettore/scrittore RFID di tipo MIFARE, compatibile con Arduino, Fishino, ecc . Nella sezione documentazione e link utili trovate, esempi e librerie per Arduino . La confezione include un portachiavi RFID, una card RFID, un modulo lettore/scrittore due connettori strip 8 pin da saldare . Esempio con Arduino Specifiche tecniche Tensione di lavoro: 3,3 VDC (non alimentare a 5 volt) Corrente di lavoro: compresa tra 13 e 26 mA Corrente stand-by: < 80 uA Corrente di picco: < 30 mA Frequenza di lavoro: 13.56 MHz Carte supportate: Mifare Interfaccia / protocollo: SPI Controller chip: MFRC522 Velocità di trasmissione dati: Max . 10 Mbit / s Dimensioni (mm): 60x40x6 Temeperatura di lavoro: da -20°C a +80°C Temperatura di stoccaggio: da -40°C a +85°C Umidità relativa: 5%-95% Include: 1 modulo lettore/scrittore, una card RFID e un portachiavi RFID

Basato sul modulo ID12 della ID Innovations, questo lettore di transponder è dotato di unuscita a relé che si attiva al riconoscimento di uno dei 127 tag RFid memorizzabili e permette di comandare unelettroserratura, una centralina per apricancello, una semplice lampada, ecc Basato sul modulo ID12 della ID Innovations, questo lettore di transponder è dotato di unuscita a relè che si attiva al riconoscimento di uno dei 127 tag RFid memorizzabili e permette di comandare unelettroserratura, una centralina per apricancello, una semplice lampada, ecc . Possibilità di memorizzare fino a 127 tag, uscita monostabile (attivazione per 1 secondo) oppure bistabile, buzzer segnalatore del passaggio di tag sul lettore . Contenitore plastico SC-700 compreso nel kit . Attenzione! i TAG compatibili con questo prodotto sono solo quelli presenti nei prodotti correlati (TAG1, TAG 2 e TAG3CAPSULA) . Caratteristiche tecniche Fino a 127 tag memorizzabili. Possibilità di memorizzazione cancellazione di un singolo tag e cancellazione totale della memoria. Organizzazione dinamica della memoria: ogni tag viene memorizzato nella prima locazione disponibile. Funzionamento delluscita monostabile (attivazione per 1 secondo) oppure bistabile. Buzzer segnalatore del passaggio di tag sul lettore. Alimentazione da 11 a 15 Vdc - 150 mA Dimensioni 83,22 mm x 50,10 mm La Gestione dei TAG e i loro utilizzi Durante la lettura, il modulo ID-12 restituisce il codice esadecimale in formato ASCII del tipo A1234B567C (10 byte) della tessera transponder . Di tale codice vengono presi in considerazione solo gli ultimi 4 caratteri, che vengono quindi memorizzati dal microcontrollore nella propria EEPROM . Considerando l'esempio sopra riportato, in una prima locazione verrà memorizzato 0x56 e nella successiva 0x7C, occupando così soli 2 byte . La parte precedente del codice viene ignorata in quanto fondamentalmente tendono a cambiare solo gli ultimi identificativi del transponder . Così facendo è ipoteticamente possibile trovare un tag con lo stesso codice non prima di altri 65.535 tag . I tag per RFid vengono usati sempre più spesso in tutte quelle applicazioni dove occorre identificare un oggetto mediante un codice o controllare gli accessi; nellambito della logistica consente il rilevamento di articoli di varia natura che passano, ad esempio, su di un nastro trasportatore, mentre nei supermercati servono ad evitare i furti . Un grande ruolo lo giocano sicuramente nella regolamentazione degli accessi di persone e automobili, nel rilevamento delle presenze dei lavoratori e nella realizzazione di chiavi di accesso a sistemi elettronici (ad esempio computer) . Il modulo ID12 Questo componente integra il generatore per il campo elettromagnetico eccitatore, la logica di lettura dellassorbimento e di discriminazione dei codici e, addirittura, la bobina eccitatrice; risolve quindi tutti i problemi di costruzione e posizionamento della stessa bobina, che in alcuni progetti hanno messo in difficoltà i lettori . Ma non solo: lID-12 integra una logica in grado di mandare in uscita i dati letti dai tag transponder solo se questi sono codificati secondo tre standard: ASCII, Wiegan26 e Magnetic ABA Track2 . Proprio perché provvede da solo al riconoscimento dei transponder, lID-12 è il dispositivo ideale per la realizzazione di molti sistemi, tra i quali varchi ad accesso elettronico, registratori di passaggi, classificatori e catalogatori di merci, ecc . Il tutto sollevando leventuale computer o microcontrollore che deve leggerne i dati dai compiti di decifrazione e scarto: il componente legge i transponder e scarta i dati di quelli fuori formato o letti male, passando solo le stringhe integre .

Controllo accessi a tastiera in grado di gestire fino a 1.000 codici PIN e/o RFID Card a 125 kHz Controllo accessi a tastiera in grado di gestire fino a 1.000 codici PIN e/o RFID Card a 125 kHz . Dispone di LED di stato, contenitore in ABS, relè di uscita con tempo di attivazione impostabile (da 1 a 99 secondi), pulsante per campanello, ingresso per il collegamento di un pulsante normalmente aperto che permette di attivare il relè per l'apertura della porta (o altro dispositivo) . La tastiera può funzionare con RFID card (o portachiavi RFID), codice PIN, RFID card (o portachiavi RFID) + codice PIN o RFID card (o portachiavi RFID) + codice utente . Alimentazione: 12 VDC, dimensioni (mm): 120x78x22 . La confezione comprende: la tastiera, due Card, cavetti con connettore per i collegamenti e istruzioni in Italiano .     Specifiche tecniche Numero di utenti: 1.000 (codici PIN e/o RFID Card) Frequenza RFID Card o portachiavi: 125 kHz Distanza di lettura RFID: max 5 cm Durata attivazione del relè: da 1 a 99 secondi (impostabile) Materiale: ABS Alimentazione: 12 VDC Consumo: < 100 mA Uscita relè (contatto N.C . + N.A.): 3 A - 120 VAC max . / 3 A 24 VDC Temperatura di funzionamento: da 0°C a +60°C Umidità: da 10% a 90% Dimensioni (mm): 120x78x22 Peso: 92 grammi

Il modulo ID20LFWR è un Lettore/Scrittore RFID prodotto dalla ID Innovations Il modulo ID20LFWR è un Lettore/Scrittore RFID prodotto dalla ID Innovations . Lavora alla frequenza di 125 kHz, richiede un antenna esterna e può comunicare ad una distanza di 5÷6 cm . Con esso possono essere utilizzati tag compatibili ISO 11784 e 11785, con tag EM4001, con TEMIC T5557 e T5567, con EM4469, EM4569, EM4205, con HItag S32 . Uscita: Magnetic, Wiegand, ASCII . Comunica verso lesterno in logica TTL, 9.600 bit/s, 8 bit, nessuna parità e 1 bit di stop . Alimentazione: 5 Vdc, assorbimento: circa 50 mA, dimensioni: circa 40x37,5 mm, peso: 80 grammi . Zero Volts and tuning Capacitor Ground To External antenna TX1 To External antenna TX2 To External antenna RX1 Card Present Future Format Selector (+/-) Data 1 Data 0 LED(LED/BEEPER) No Connection RXD TXD DC Voltage Supply
