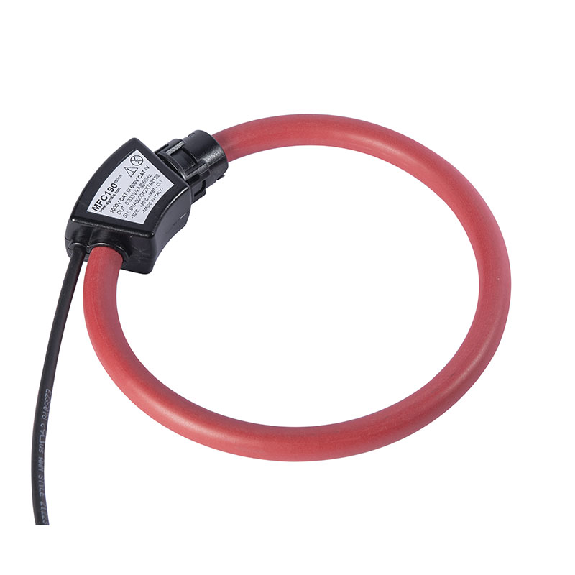

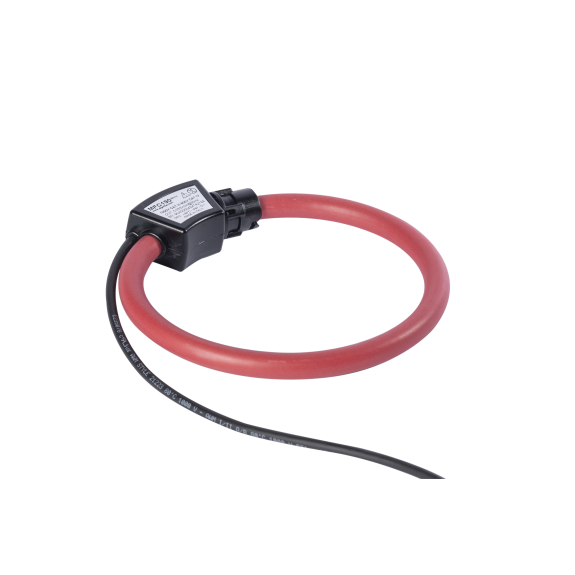

Bobina di Rogowski flessibile 333mV classe di accuratezza 0.5, Ø12 mm

141,89 €Prezzo IVA incl.
Quantità

Pagamento sicuro

mastercard
visa

Bonifico

Informazioni di spedizione

87 articoli disponibili

Spese di trasporto a partire da:10,92 €IVA incl.

Consegna tra il 04/07 e il 05/07

Venduto e spedito da

Titolo prodotto: Bobina di Rogowski flessibile 333mV, Classe di accuratezza 0.5, Ø12 mm

Vantaggi:

  • Alta Sensibilità: Misura precisa di correnti da milliampere (mA) a kilovoltampere (kA), grazie alla classe di accuratezza 0,5.
  • Versatilità Applicativa: Adatta per conduttori grandi o di forma irregolare, facilmente utilizzabile anche in spazi limitati.
  • Sicurezza e Affidabilità: Nessun pericolo per circuiti secondari aperti e resistente a grandi sovraccarichi.
  • Non Intrusivo: Non consuma energia dal circuito principale, offrendo massima efficienza energetica.
  • Leggerezza e Facilità d'uso: Così leggero da poter essere appeso direttamente al conduttore e completo di schermatura contro campi magnetici esterni.

Descrizione Dettagliata del Prodotto:

Il trasduttore di corrente flessibile MFC190, basato sul principio di Rogowski, è progettato per offrire misure precise in combinazione con strumenti portatili. Questo dispositivo è ideale per tutte quelle applicazioni in cui i trasduttori tradizionali non sono adatti a causa delle limitazioni di ingombro o peso. Il design flessibile e le caratteristiche avanzate rendono la bobina di Rogowski una scelta eccellente per la misurazione della corrente in ambienti con accessibilità limitata.

Il MFC190 è dotato di uno schermo protettivo contro l'influenza dei campi magnetici esterni, garantendo una misura stabile anche in presenza di correnti variabili da basse a centinaia di kA. Per ottimizzare le specifiche misurazioni, la bobina deve essere collegata a un integratore elettronico che compensa lo sfasamento di 90° e garantisce l'equalizzazione della frequenza.

Specifiche Tecniche:

  • Lunghezza bobina: da 30 a 300 cm
  • Diametro della corda: 12,4 ±0,2 mm
  • Chiusura: a baionetta
  • Materiale: termoplastico UL94-V0
  • Rapporto di uscita nominale: 333 mV / kA @ 50 Hz (valori RMS)
  • Corrente massima misurabile: 65 kA
  • Resistenza bobina: 300 … 2000 Ω
  • Accuratezza: Classe 0,5-A1 conforme a IEC 61869-10
  • Frequenza: 50/60 Hz
  • Categoria di sovratensione: 1000 V CAT III, 600 V CAT IV
  • Grado d’inquinamento: 2
  • Tensione di prova: 7400 VRMS / 5 s
  • Cavo di collegamento Tipo: 3 x 22 AWG schermato
  • Lunghezza del cavo: 3 m (con possibilità di 5, 7, 10, 15 m su richiesta)
  • Temperatura di funzionamento: da -30°C a +80°C
  • Temperatura di stoccaggio: da -40°C a +80°C
  • Grado di protezione: IP67 o IP68 a seconda del modello
  • Norme di conformità: UL 61010-1 Ed3, UL 61010-2-032, CAN/CSA-C22.2 No. 61010-1, IEC 60529, IEC 61869-10
Leggi tutto

Caratteristiche

Omologazioni
IEC, UL
Connessione elettrica
fili scoperti
Tipo di protezione
IP67
Tensione di alimentazione
AC
Corrente primaria (A)
65000
Uscita
3 fili
Caratteristiche elettriche
AC
Tecnologia
con bobina di Rogowski
Codice DirectIndustry
0020157476

Descrizione

Titolo prodotto: Bobina di Rogowski flessibile 333mV, Classe di accuratezza 0.5, Ø12 mm

Vantaggi:

  • Alta Sensibilità: Misura precisa di correnti da milliampere (mA) a kilovoltampere (kA), grazie alla classe di accuratezza 0,5.
  • Versatilità Applicativa: Adatta per conduttori grandi o di forma irregolare, facilmente utilizzabile anche in spazi limitati.
  • Sicurezza e Affidabilità: Nessun pericolo per circuiti secondari aperti e resistente a grandi sovraccarichi.
  • Non Intrusivo: Non consuma energia dal circuito principale, offrendo massima efficienza energetica.
  • Leggerezza e Facilità d'uso: Così leggero da poter essere appeso direttamente al conduttore e completo di schermatura contro campi magnetici esterni.

Descrizione Dettagliata del Prodotto:

Il trasduttore di corrente flessibile MFC190, basato sul principio di Rogowski, è progettato per offrire misure precise in combinazione con strumenti portatili. Questo dispositivo è ideale per tutte quelle applicazioni in cui i trasduttori tradizionali non sono adatti a causa delle limitazioni di ingombro o peso. Il design flessibile e le caratteristiche avanzate rendono la bobina di Rogowski una scelta eccellente per la misurazione della corrente in ambienti con accessibilità limitata.

Il MFC190 è dotato di uno schermo protettivo contro l'influenza dei campi magnetici esterni, garantendo una misura stabile anche in presenza di correnti variabili da basse a centinaia di kA. Per ottimizzare le specifiche misurazioni, la bobina deve essere collegata a un integratore elettronico che compensa lo sfasamento di 90° e garantisce l'equalizzazione della frequenza.

Specifiche Tecniche:

  • Lunghezza bobina: da 30 a 300 cm
  • Diametro della corda: 12,4 ±0,2 mm
  • Chiusura: a baionetta
  • Materiale: termoplastico UL94-V0
  • Rapporto di uscita nominale: 333 mV / kA @ 50 Hz (valori RMS)
  • Corrente massima misurabile: 65 kA
  • Resistenza bobina: 300 … 2000 Ω
  • Accuratezza: Classe 0,5-A1 conforme a IEC 61869-10
  • Frequenza: 50/60 Hz
  • Categoria di sovratensione: 1000 V CAT III, 600 V CAT IV
  • Grado d’inquinamento: 2
  • Tensione di prova: 7400 VRMS / 5 s
  • Cavo di collegamento Tipo: 3 x 22 AWG schermato
  • Lunghezza del cavo: 3 m (con possibilità di 5, 7, 10, 15 m su richiesta)
  • Temperatura di funzionamento: da -30°C a +80°C
  • Temperatura di stoccaggio: da -40°C a +80°C
  • Grado di protezione: IP67 o IP68 a seconda del modello
  • Norme di conformità: UL 61010-1 Ed3, UL 61010-2-032, CAN/CSA-C22.2 No. 61010-1, IEC 60529, IEC 61869-10
