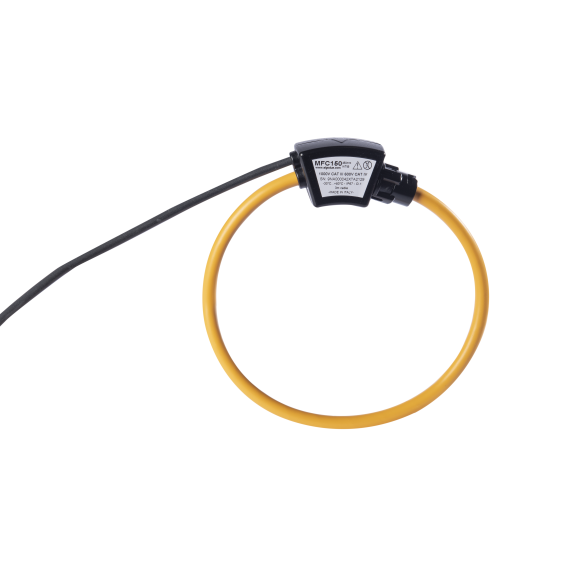

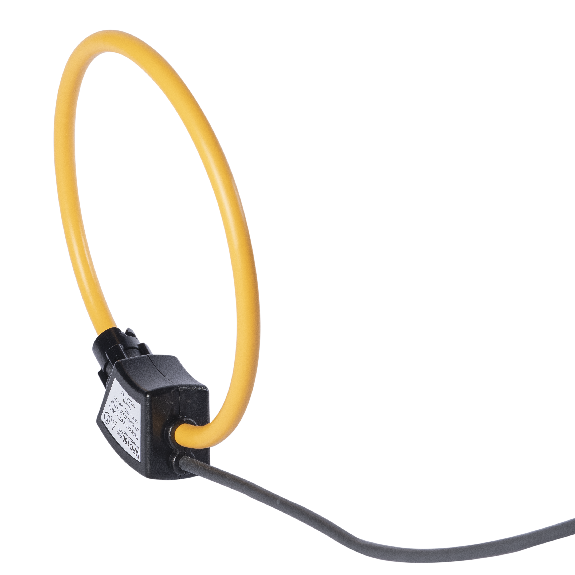

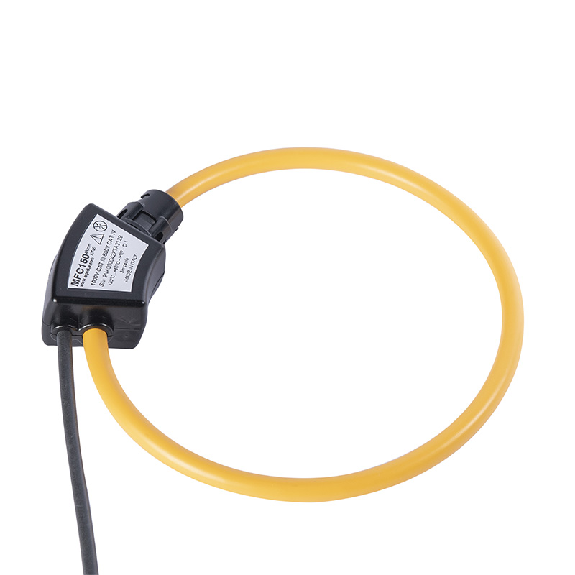

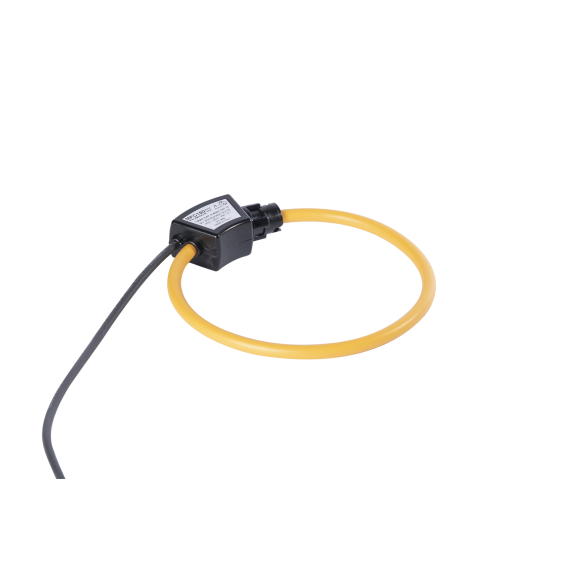

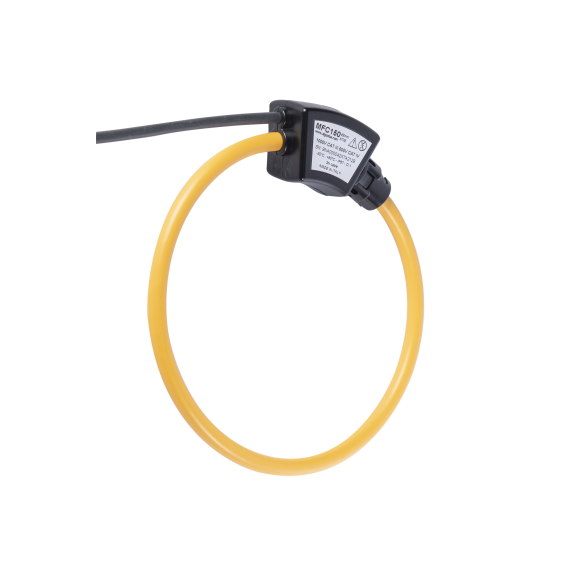

Bobina di Rogowski flessibile 100mV classe di accuratezza 0.5, Ø8 mm

113,83 €Prezzo IVA incl.
Quantità

Pagamento sicuro

mastercard
visa

Bonifico

Informazioni di spedizione

80 articoli disponibili

Spese di trasporto a partire da:10,92 €IVA incl.

Consegna tra il 04/07 e il 05/07

Venduto e spedito da

Bobina di Rogowski Flessibile 100mV Classe di Accuratezza 0.5, Ø8 mm

Vantaggi

La bobina di Rogowski MFC150 offre una soluzione innovativa per le applicazioni in cui i trasduttori tradizionali sono limitati a causa di ingombri o pesi eccessivi. Il design flessibile e le opzioni personalizzabili ne fanno lo strumento ideale per misurazioni precise, grazie anche alla schermatura che minimizza l'influenza dei campi magnetici esterni. Inoltre, l'interfacciamento diretto con gli analizzatori di rete UPM209 e UPM309 migliora la facilità d'uso eliminando la necessità di integratori esterni, rendendolo semplice e pratico.

Descrizione Dettagliata del Prodotto

Il trasduttore di corrente flessibile MFC150, basato sul principio di Rogowski, ha una sezione di corda da 8 mm ed è disponibile in lunghezze variabili, adattandosi alle specifiche del cliente. La sua schermatura integrata garantisce misurazioni stabili da basse a elevate correnti (fino a centinaia di kA). Questo trasduttore è perfetto per essere utilizzato in congiunzione con gli analizzatori di rete UPM209 e UPM309 senza la necessità di un integratore esterno, offrendo così una grande semplicità d'uso. È disponibile anche una versione con integratore incorporato per una compensazione di fase di 90° e un'equalizzazione di frequenza, eliminando la necessità di dispositivi esterni.

Specifiche Tecniche

  • Trasduttore: Lunghezza bobina da 25 a 300 cm, diametro della corda 8,3 ±0,2 mm, chiusura a baionetta, peso variabile da 150 a 500 g, materiale termoplastico UL94-V0.
  • Caratteristiche senza integratore:
    • Rapporto di uscita nominale: 100 mV/kA @ 50 Hz (RMS)
    • Corrente massima misurabile: 100 kA
    • Resistenza bobina: 70 … 900 Ω
    • Accuratezza: Classe 0,5 conforme a IEC 61869-10
    • Frequenza: 50/60 Hz
    • Categoria di sovratensione: 1000 V CAT III, 600 V CAT IV
    • Grado d’inquinamento: 2
    • Tensione di prova: 7400 VRMS per 5 s
  • Caratteristiche con integratore:
    • Tensione di alimentazione: 4 … 26 VCC
    • Consumo massimo: 5 mACC
    • Rapporto di uscita nominale: 333 mV/FS (RMS) – FS variabile (1, 2, 5 kA)
    • Errore di posizione: Migliore di ±1% di lettura
    • Frequenza: 50/60 Hz
    • Categoria di sovratensione: 1000 V CAT III, 600 V CAT IV
    • Grado d’inquinamento: 2
    • Tensione di prova: 7400 VRMS per 5 s
  • Cavo di collegamento per modello senza integratore: Tipo 3 x 22 AWG schermato, lunghezza standard 3 m, opzioni a richiesta: 5, 7, 10, 15 m.
  • Cavo di collegamento per modello con integratore: Tipo 5 x 22 AWG schermato, lunghezza standard 3 m, opzioni a richiesta: 5, 7, 10, 15 m.
  • Condizioni ambientali: Temperatura operativa da -30°C a +80°C, temperatura di stoccaggio da -40°C a +80°C, grado di protezione IP67 o IP68 a seconda del modello.
  • Norme di conformità: Conforme alle norme IEC e UL, tra cui UL 61010-1 Ed3, UL 61010-2-032, CAN/CSA-C22.2 No. 61010-1, IEC 60529, IEC 61869-10.
Leggi tutto

Caratteristiche

Peso (kg)
0.15
Omologazioni
IEC, UL
Connessione elettrica
con trasmettitore integrato
Tipo di protezione
IP67
Montaggio
montato su pannello
Uscita
VRMS
Caratteristiche elettriche
AC
Tecnologia
con bobina di Rogowski
Codice DirectIndustry
0020157478

Descrizione

Bobina di Rogowski Flessibile 100mV Classe di Accuratezza 0.5, Ø8 mm

Vantaggi

La bobina di Rogowski MFC150 offre una soluzione innovativa per le applicazioni in cui i trasduttori tradizionali sono limitati a causa di ingombri o pesi eccessivi. Il design flessibile e le opzioni personalizzabili ne fanno lo strumento ideale per misurazioni precise, grazie anche alla schermatura che minimizza l'influenza dei campi magnetici esterni. Inoltre, l'interfacciamento diretto con gli analizzatori di rete UPM209 e UPM309 migliora la facilità d'uso eliminando la necessità di integratori esterni, rendendolo semplice e pratico.

Descrizione Dettagliata del Prodotto

Il trasduttore di corrente flessibile MFC150, basato sul principio di Rogowski, ha una sezione di corda da 8 mm ed è disponibile in lunghezze variabili, adattandosi alle specifiche del cliente. La sua schermatura integrata garantisce misurazioni stabili da basse a elevate correnti (fino a centinaia di kA). Questo trasduttore è perfetto per essere utilizzato in congiunzione con gli analizzatori di rete UPM209 e UPM309 senza la necessità di un integratore esterno, offrendo così una grande semplicità d'uso. È disponibile anche una versione con integratore incorporato per una compensazione di fase di 90° e un'equalizzazione di frequenza, eliminando la necessità di dispositivi esterni.

Specifiche Tecniche

  • Trasduttore: Lunghezza bobina da 25 a 300 cm, diametro della corda 8,3 ±0,2 mm, chiusura a baionetta, peso variabile da 150 a 500 g, materiale termoplastico UL94-V0.
  • Caratteristiche senza integratore:
    • Rapporto di uscita nominale: 100 mV/kA @ 50 Hz (RMS)
    • Corrente massima misurabile: 100 kA
    • Resistenza bobina: 70 … 900 Ω
    • Accuratezza: Classe 0,5 conforme a IEC 61869-10
    • Frequenza: 50/60 Hz
    • Categoria di sovratensione: 1000 V CAT III, 600 V CAT IV
    • Grado d’inquinamento: 2
    • Tensione di prova: 7400 VRMS per 5 s
  • Caratteristiche con integratore:
    • Tensione di alimentazione: 4 … 26 VCC
    • Consumo massimo: 5 mACC
    • Rapporto di uscita nominale: 333 mV/FS (RMS) – FS variabile (1, 2, 5 kA)
    • Errore di posizione: Migliore di ±1% di lettura
    • Frequenza: 50/60 Hz
    • Categoria di sovratensione: 1000 V CAT III, 600 V CAT IV
    • Grado d’inquinamento: 2
    • Tensione di prova: 7400 VRMS per 5 s
  • Cavo di collegamento per modello senza integratore: Tipo 3 x 22 AWG schermato, lunghezza standard 3 m, opzioni a richiesta: 5, 7, 10, 15 m.
  • Cavo di collegamento per modello con integratore: Tipo 5 x 22 AWG schermato, lunghezza standard 3 m, opzioni a richiesta: 5, 7, 10, 15 m.
  • Condizioni ambientali: Temperatura operativa da -30°C a +80°C, temperatura di stoccaggio da -40°C a +80°C, grado di protezione IP67 o IP68 a seconda del modello.
  • Norme di conformità: Conforme alle norme IEC e UL, tra cui UL 61010-1 Ed3, UL 61010-2-032, CAN/CSA-C22.2 No. 61010-1, IEC 60529, IEC 61869-10.
