Venditore: Algodue Elettronica

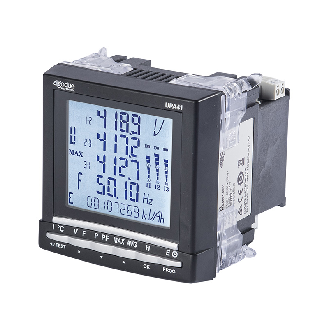

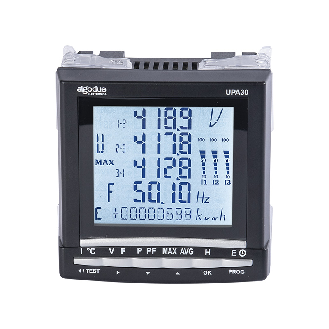

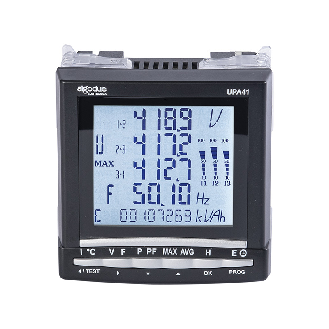

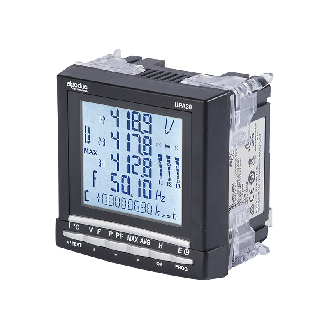

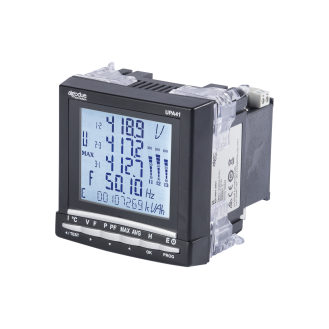

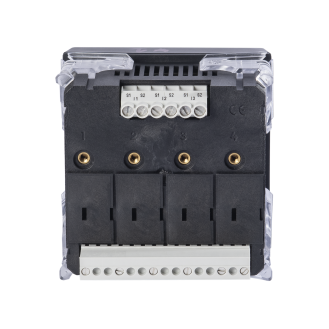

Misuratore multifunzione DIN 96x96 per monitoraggio energetico preciso. Classe 0,5S, conforme a norme IEC e UL. Ideale per ottimizzare il consumo energetico nei settori industriali e terziari.

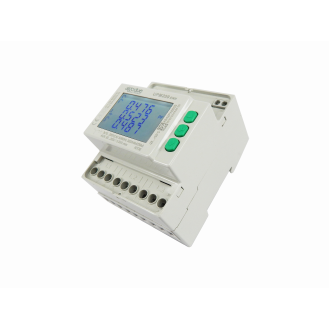

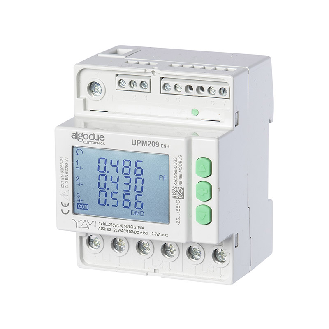

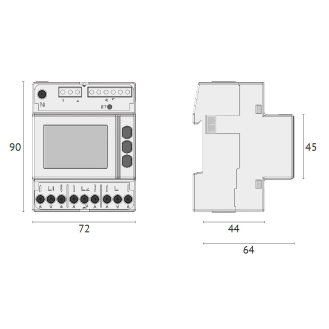

Titolo Prodotto: Analizzatore di Rete Trifase Multifunzionale DIN, 1/5A, RS485/MODBUS RTU, Enhanced Vantaggi: Misura bidirezionale su quattro quadranti per tutte le energie e le potenze, ottimale per una gestione energetica efficiente. Compatto formato da 4 moduli per guida DIN, ideale per l'installazione in spazi ridotti. Possibilità di registrare e analizzare in remoto grazie al software WintoolNET e all'interfaccia Web. Comunicazione versatile tramite RS485 o Ethernet, perfetta per l'integrazione nei sistemi di automazione. Eccellente rapporto qualità/prezzo, conveniente per l'analisi e il controllo dei consumi energetici. Descrizione Prodotto Dettagliata: L'Analizzatore di Rete Trifase Multifunzionale DIN, modello UPM209, è uno strumento avanzato progettato per la misurazione e registrazione dei parametri elettrici. La sua struttura estremamente compatta con soli 4 moduli per guida DIN lo rende ideale per applicazioni in cui lo spazio è limitato. Grazie alla misura bidirezionale su quattro quadranti, il dispositivo consente di rilevare tutte le energie e le potenze, permettendo un'accurata analisi dei consumi. È compatibile con TA standard da 1 o 5A e supporta inserzioni dirette fino a 80A. Sono supportati anche trasformatori di tensione (TV), e la versione ENH dell'analizzatore offre fino a 8 MB di memoria per la registrazione dei dati, oltre alla possibilità di registrare tutti i contatori di energia. Inoltre, fino a 24 parametri istantanei possono essere selezionati per la registrazione dei valori MIN/MED/MAX. Il dispositivo offre comunicazione tramite MODBUS RTU/ASCII attraverso la porta RS485 e tramite MODBUS TCP con la porta Ethernet, permettendo il controllo remoto. Il software WintoolNET facilita una gestione completa e l'interfaccia Web aggiuntiva disponibile per dispositivi con porta Ethernet espande ulteriormente la versatilità dello strumento, rendendo possibile la supervisione da qualsiasi PC connesso alla rete. Con un eccellente rapporto qualità/prezzo, il UPM209 si posiziona come la soluzione perfetta per creare punti di misura all'interno degli impianti, offrendo informazioni accurate sui carichi presenti nei punti di misura ed aiutando nel calcolo dei costi del consumo energetico. Specifiche Tecniche: Tensione di alimentazione: 85 … 265 VAC/110 VDC ±15% Sicurezza: 300 V CAT III, Consumo massimo: RS485: 1.6 VA – 1 W, Ethernet: 4.5 VA – 1.6 W Frequenza: 50/60 Hz Ingressi di tensione: 3×10/17 … 3×285/495 VA Ingressi di corrente: Modello 1/5A CT massimo 6A, Modello 80A massimo 80A Precisione tipica: Energia attiva classe 1 secondo IEC/EN 62053-21 Porta comunicazione: RS485 optoisolata o Ethernet (RJ45) Protocolli: MODBUS RTU/ASCII (RS485), HTTP, NTP, DHCP, MODBUS TCP (Ethernet) Uscita digitale (DO): Tipo otticamente isolato passivo Dimensioni e peso: 72x90x65 mm, massimo 436 g

Prodotto: Analizzatore di Rete Trifase Multifunzione DIN Modello: UPM209 Caratteristiche Importanti: Per TA standard 1/5A, RS485/MODBUS RTU, Porta Ethernet Tipo: Misura e analisi consumi Mots-Clé Secondari: RS485, Ethernet, MODBUS, misura bidirezionale, analisi consumi, gestione remota Vantaggi Versatilità: Supporta misure bidirezionali su quattro quadranti per tutte le energie e potenze, permettendo una copertura integrale delle esigenze di analisi energetica. Gestione Remota: Comunicazione tramite protocollo MODBUS RTU/ASCII e tramite porta Ethernet per il controllo remoto con software WintoolNET. Compattezza: Design estremamente compatto da soli 4 moduli su guida DIN, adatto a spazi ridotti. Memorizzazione avanzata: Disponibile fino a 8 MB di memoria per la registrazione dati nella versione ENH e capacità di registrare tutti i contatori di energia. Facilità di utilizzo: Interfaccia Web accessibile da qualsiasi PC connesso alla rete, migliorando la gestione operativa. Sicurezza e Precisione: Certificato di sicurezza 300 V CAT III e classe di precisione energia attiva Classe 1 secondo standard IEC/EN 62053-21. Descrizione Produttore Dettagliata L' analizzatore di rete trifase UPM209 è uno strumento multifunzione progettato specificamente per la misura e registrazione di parametri elettrici essenziali per un'analisi efficace dei consumi. La sua capacità di effettuare misure su quattro quadranti rende questo dispositivo estremamente versatile per l'analisi energetica. Adatto per trasformatori di corrente standard da 1 o 5A, consente un'installazione semplice e flessibile. Grazie alla comunicazione tramite porta seriale RS485 con protocollo MODBUS RTU/ASCII e tramite porta Ethernet con protocollo MODBUS TCP, l'UPM209 offre opzioni estese per la gestione remota tramite software WintoolNET o attraverso un'interfaccia Web. Queste funzionalità rendono questo strumento ideale per stabilire punti di misura all'interno degli impianti e monitorare tutti i contatori di energia: attiva, reattiva e apparente (nella versione ENH). Una sicurezza di misura certificata a 300 V CAT III e un basso consumo aggiungono ulteriore affidabilità all'uso quotidiano dell'UPM209. Specifiche Tecniche Alimentazione: Range di tensione 85 … 265 VCA/110 VCC ±15%. Sicurezza: 300 V CAT III. Consumo Massimo: Strumento con porta RS485: 1,6 VA – 1 W; Strumento con porta Ethernet: 4,5 VA – 1,6 W. Frequenza: 50/60 Hz. Ingressi di Tensione: Range 3×10/17 … 3×285/495 VCA. Sicurezza: 300 V CAT III. Ingressi di Corrente: Valore massimo TA 1/5A: 6 A; Mod. 80A: 80 A. Precisione: Energia attiva classe 1 secondo IEC/EN 62053-21. Porta di Comunicazione: Tipo: RS485 optoisolata o Ethernet (RJ45). Protocolli: MODBUS RTU/ASCII (RS485), HTTP, NTP, DHCP, MODBUS TCP (Ethernet). Dimensioni e Peso: 72x90x65 mm, max 436 g.

Prodotto: Integratore di segnale multiscala RPS50 per Bobina di Rogowski Vantaggi Equalizzazione della risposta in frequenza e compensazione di fase di 90° per un'accurata misurazione del segnale. Versatilità grazie alle tre scale configurabili tramite dip-switch. Design compatto adatto a guida DIN, ottimizzato per spazi ristretti. Compatibilità ampia con diversi modelli di bobina Rogowski MFC150. Alimentazione universale (80...250 VCA) per una facile installazione in vari ambienti. Descrizione Prodotto Dettagliata Il RPS50 è un integratore di segnale multiscala che opera con bobine Rogowski. Esso consente di equalizzare la risposta in frequenza e compensa il segnale facendolo sfasare di 90°, ideale per l'analisi di correnti ad alta potenza e il monitoraggio di correnti impulsive. Il dispositivo può adattarsi a vari requisiti di misurazione grazie alle sue combinazioni di fondo scala: 0,5 - 2,5 - 10 kA, 2,5 - 10 - 50 kA, o 10 - 50 - 250 kA. Sono disponibili due tipi di uscite: una standard per il valore istantaneo dell'onda con fondo scala di 1 o 3 VRMS, e una opzionale aggiuntiva in CC per calcolare il valore RMS. La struttura del circuito elettronico attivo garantisce basso offset e buona linearità. L'integratore RPS50, integrato con un trasduttore Rogowski flessibile, rappresenta una soluzione pratica e efficace per numerose applicazioni in cui i trasduttori di corrente tradizionali non risultano adeguati. Specifiche Tecniche Uscita con fondo scala: 1 o 3 VRMS per valore istantaneo Uscita in CC per valore RMS (opzionale) Alimentazione: 80...250 VCA Compatibilità: Tutti i modelli di bobina Rogowski MFC150 Custodia: Compatibile con guida DIN

L'analizzatore di rete trifase UPM209 offre una gestione remota ottimale e compatibilità MODBUS. Ideale per un monitoraggio preciso dei consumi energetici con misurazioni bidirezionali.

Analizzatore di Rete Trifase Multifunzionale DIN, Connessione Diretta 80A, RS485/MODBUS RTU, Basic Avantages: Struttura estremamente compatta da 4 moduli per guida DIN che riduce al minimo lo spazio necessario. Supporta la misura bidirezionale su quattro quadranti, consentendo il monitoraggio completo di tutte le energie e potenze. Perfetto per l'analisi e il controllo dei consumi grazie alla registrazione dettagliata e capacità di comunicazione avanzata. Memoria fino a 8 MB nella versione ENH per un'analisi dettagliata e la registrazione dei parametri selezionati. Piena compatibilità con i protocolli MODBUS RTU/ASCII e MODBUS TCP, permettendo un'eccellente gestione remota tramite WintoolNET o interfaccia Web. Descrizione Prodotto dettagliata: L'analizzatore di rete trifase UPM209 è un dispositivo all'avanguardia progettato per la misura e la registrazione dei parametri elettrici, ideale per chi necessita di un'analisi dettagliata e controllo dei consumi con un eccellente rapporto qualità-prezzo. La sua struttura compatta di 4 moduli per guida DIN lo rende versatile per diverse configurazioni impiantistiche. Compatibile con trasformatori di corrente standard e con possibilità di misura diretta fino a 80A, l'UPM209 è configurabile per registrare vari parametri selezionabili per ogni applicazione specifica. Grazie alla memoria estesa fino a 8 MB nella versione ENH, consente la registrazione di parametri dettagliati facilitando un monitoraggio efficace dell'energia: attiva, reattiva e apparente. Con la comunicazione RS485 supportata dai protocolli MODBUS RTU/ASCII e possibilità di connessione Ethernet tramite MODBUS TCP, l'analizzatore permette una gestione remota avanzata tramite software WintoolNET o interfaccia Web, assicurando la massima flessibilità d'uso. Specifiche Tecniche: Alimentazione: 85 … 265 VCA/110 VCC ±15%, 300 V CAT III Consumo massimo: RS485: 1,6 VA – 1 W; Ethernet: 4,5 VA – 1,6 W Frequenza: 50/60 Hz Ingressi di tensione: 3×10/17 … 3×285/495 VCA, 300 V CAT III Ingressi di corrente: TA 1/5A fino a 6 A; 80 A diretto Precisione: Energia attiva: Classe 1 secondo IEC/EN 62053-21 Dimensioni: 72x90x65 mm Peso: Max 436 g

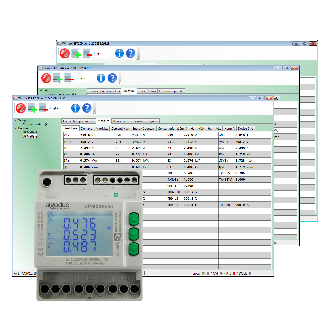

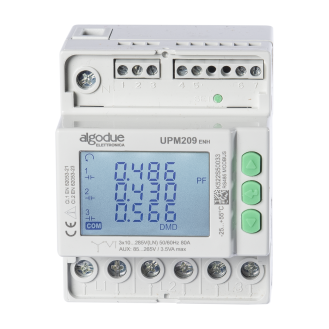

Versione estremamente compatta da 4 moduli per guida DIN Misura bidirezionale su quattro quadranti per tutte le energie e le potenze Misura di tutti i principali parametri necessari per un efficace analisi dei consumi Versione per TA standard da 1 o 5A o per inserzione diretta fino a 80A Possibilità di collegare trasformatori di tensione (TV) Fino a 8 MB di memoria per la registrazione dati (versione ENH) Possibilità di registrare tutti i contatori di energia (versione ENH) Fino a 24 parametri selezionabili tra le variabili istantanee per la registrazione dei valori MIN/MED/MAX (versione ENH) Comunicazione in MODBUS RTU/ASCII tramite porta RS485 oppure in MODBUS TCP tramite porta Ethernet Possibilità di gestire in remoto lo strumento tramite software WintoolNET oppure tramite interfaccia Web UPM209 è uno strumento innovativo per la misura e la memorizzazione dei parametri elettrici . E particolarmente indicato quando occorre un dispositivo per lanalisi ed il controllo dei consumi, che abbia un eccellente rapporto prezzo/prestazioni. UPM209 è lo strumento ideale per stabilire dei punti misura sullimpianto. Lo strumento può comunicare attraverso la porta seriale RS485 con protocollo MODBUS RTU/ASCII oppure tramite la porta Ethernet con protocollo MODBUS TCP. Inoltre, viene fornito il software WintoolNET per la gestione remota dello strumento . E disponibile anche uninterfaccia Web in caso di strumento con porta Ethernet: questa funzione si rivela molto utile perchè consente di gestire lo strumento da qualsiasi PC connesso alla rete.

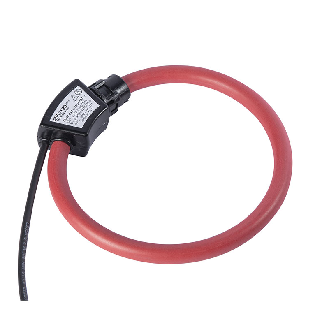

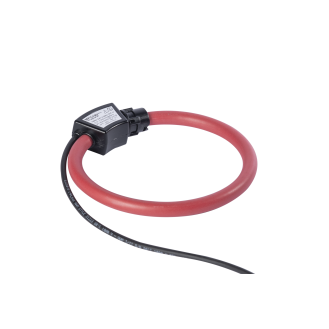

Titolo prodotto: Bobina di Rogowski flessibile 333mV, Classe di accuratezza 0.5, Ø12 mm Vantaggi: Alta Sensibilità: Misura precisa di correnti da milliampere (mA) a kilovoltampere (kA), grazie alla classe di accuratezza 0,5. Versatilità Applicativa: Adatta per conduttori grandi o di forma irregolare, facilmente utilizzabile anche in spazi limitati. Sicurezza e Affidabilità: Nessun pericolo per circuiti secondari aperti e resistente a grandi sovraccarichi. Non Intrusivo: Non consuma energia dal circuito principale, offrendo massima efficienza energetica. Leggerezza e Facilità d'uso: Così leggero da poter essere appeso direttamente al conduttore e completo di schermatura contro campi magnetici esterni. Descrizione Dettagliata del Prodotto: Il trasduttore di corrente flessibile MFC190, basato sul principio di Rogowski, è progettato per offrire misure precise in combinazione con strumenti portatili. Questo dispositivo è ideale per tutte quelle applicazioni in cui i trasduttori tradizionali non sono adatti a causa delle limitazioni di ingombro o peso. Il design flessibile e le caratteristiche avanzate rendono la bobina di Rogowski una scelta eccellente per la misurazione della corrente in ambienti con accessibilità limitata. Il MFC190 è dotato di uno schermo protettivo contro l'influenza dei campi magnetici esterni, garantendo una misura stabile anche in presenza di correnti variabili da basse a centinaia di kA. Per ottimizzare le specifiche misurazioni, la bobina deve essere collegata a un integratore elettronico che compensa lo sfasamento di 90° e garantisce l'equalizzazione della frequenza. Specifiche Tecniche: Lunghezza bobina: da 30 a 300 cm Diametro della corda: 12,4 ±0,2 mm Chiusura: a baionetta Materiale: termoplastico UL94-V0 Rapporto di uscita nominale: 333 mV / kA @ 50 Hz (valori RMS) Corrente massima misurabile: 65 kA Resistenza bobina: 300 … 2000 Ω Accuratezza: Classe 0,5-A1 conforme a IEC 61869-10 Frequenza: 50/60 Hz Categoria di sovratensione: 1000 V CAT III, 600 V CAT IV Grado d’inquinamento: 2 Tensione di prova: 7400 VRMS / 5 s Cavo di collegamento Tipo: 3 x 22 AWG schermato Lunghezza del cavo: 3 m (con possibilità di 5, 7, 10, 15 m su richiesta) Temperatura di funzionamento: da -30°C a +80°C Temperatura di stoccaggio: da -40°C a +80°C Grado di protezione: IP67 o IP68 a seconda del modello Norme di conformità: UL 61010-1 Ed3, UL 61010-2-032, CAN/CSA-C22.2 No. 61010-1, IEC 60529, IEC 61869-10

Bobina di Rogowski Flessibile 100mV Classe di Accuratezza 0.5, Ø8 mm Vantaggi La bobina di Rogowski MFC150 offre una soluzione innovativa per le applicazioni in cui i trasduttori tradizionali sono limitati a causa di ingombri o pesi eccessivi. Il design flessibile e le opzioni personalizzabili ne fanno lo strumento ideale per misurazioni precise, grazie anche alla schermatura che minimizza l'influenza dei campi magnetici esterni. Inoltre, l'interfacciamento diretto con gli analizzatori di rete UPM209 e UPM309 migliora la facilità d'uso eliminando la necessità di integratori esterni, rendendolo semplice e pratico. Descrizione Dettagliata del Prodotto Il trasduttore di corrente flessibile MFC150, basato sul principio di Rogowski, ha una sezione di corda da 8 mm ed è disponibile in lunghezze variabili, adattandosi alle specifiche del cliente. La sua schermatura integrata garantisce misurazioni stabili da basse a elevate correnti (fino a centinaia di kA). Questo trasduttore è perfetto per essere utilizzato in congiunzione con gli analizzatori di rete UPM209 e UPM309 senza la necessità di un integratore esterno, offrendo così una grande semplicità d'uso. È disponibile anche una versione con integratore incorporato per una compensazione di fase di 90° e un'equalizzazione di frequenza, eliminando la necessità di dispositivi esterni. Specifiche Tecniche Trasduttore: Lunghezza bobina da 25 a 300 cm, diametro della corda 8,3 ±0,2 mm, chiusura a baionetta, peso variabile da 150 a 500 g, materiale termoplastico UL94-V0. Caratteristiche senza integratore: Rapporto di uscita nominale: 100 mV/kA @ 50 Hz (RMS) Corrente massima misurabile: 100 kA Resistenza bobina: 70 … 900 Ω Accuratezza: Classe 0,5 conforme a IEC 61869-10 Frequenza: 50/60 Hz Categoria di sovratensione: 1000 V CAT III, 600 V CAT IV Grado d’inquinamento: 2 Tensione di prova: 7400 VRMS per 5 s Caratteristiche con integratore: Tensione di alimentazione: 4 … 26 VCC Consumo massimo: 5 mACC Rapporto di uscita nominale: 333 mV/FS (RMS) – FS variabile (1, 2, 5 kA) Errore di posizione: Migliore di ±1% di lettura Frequenza: 50/60 Hz Categoria di sovratensione: 1000 V CAT III, 600 V CAT IV Grado d’inquinamento: 2 Tensione di prova: 7400 VRMS per 5 s Cavo di collegamento per modello senza integratore: Tipo 3 x 22 AWG schermato, lunghezza standard 3 m, opzioni a richiesta: 5, 7, 10, 15 m. Cavo di collegamento per modello con integratore: Tipo 5 x 22 AWG schermato, lunghezza standard 3 m, opzioni a richiesta: 5, 7, 10, 15 m. Condizioni ambientali: Temperatura operativa da -30°C a +80°C, temperatura di stoccaggio da -40°C a +80°C, grado di protezione IP67 o IP68 a seconda del modello. Norme di conformità: Conforme alle norme IEC e UL, tra cui UL 61010-1 Ed3, UL 61010-2-032, CAN/CSA-C22.2 No. 61010-1, IEC 60529, IEC 61869-10.
