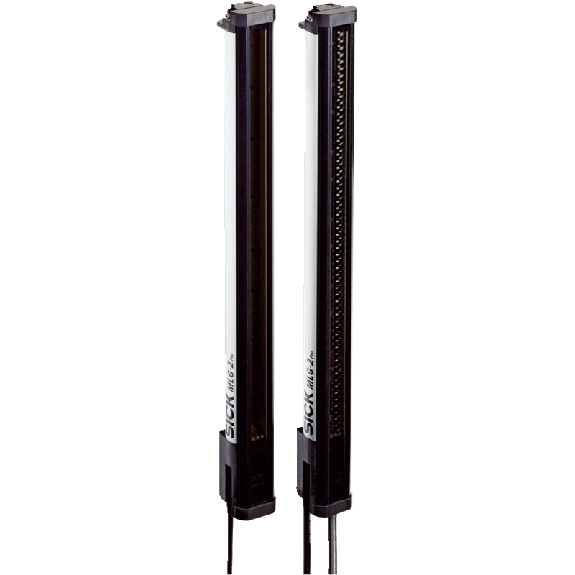

Rideau optique H=0895mm Rés=2,5mm P=2m ANA+IOL+PNP/NPN

Rideau d'automatisation mesurant• Version: Pro - Advanced functionality• Principe du capteur: Émetteur / récepteur• Entraxe des faisceaux: 5 mm• Portée de travail: 5 m• Hauteur de détection: 295 mm• Source d'émission: LED, Lumière infrarouge• Plus petit objet détectable (MDO): 5 mm, 9 mm• Sortie de commutation: Push-pull : PNP/NPN• Communication: IO-Link, analogique• Interface: 2 x analogiques + 2 x Q (IO-Link)• Raccordement: - Connecteur mâle M12, 5 pôles, 0,22 m- Connecteur mâle M12, 8 pôles, 0,27 m- Connecteur femelle M12, 4 pôles, codage D, 0,19 m• Tension d'alimentation Uv: CC 19,2 V .. . 28,8 V• Matériau du boîtier: Aluminium• Indice de protection: IP65, IP67• Température de fonctionnement: –30 °C .. . +55 °C• Série: MLG-2 Pro

Rideau d'automatisation commutable• Portée de travail: 1,5 m• Entraxe des faisceaux: 2 mm• Hauteur de détection: 50 mm• Sortie de commutation: 2 x PNP• Temps de réponse: 3 ms• Raccordement: Connecteur mâle M12, 8 pôles• Série: HLG

Rideau d'automatisation mesurant• Version: ProNet• Principe du capteur: Émetteur / récepteur• Plus petit objet détectable (MDO): 2,5 mm, 4,5 mm• Entraxe des faisceaux: 2,5 mm• Portée de travail: 2 m• Hauteur de détection: 295 mm• Source d'émission: LED, lumière infrarouge• Sortie de commutation: Push-pull : PNP/NPN• Communication: PROFINET• Interface: PROFINET• Raccordement:- Connecteur mâle M12, 5 pôles, 0,22 m- Connecteur mâle M12, 12 pôles, 0,21 m• Tension d'alimentation Uv: CC 19,2 V .. . 28,8 V• Matériau du boîtier: Aluminium• Indice de protection: IP65, IP67• Température de fonctionnement: –30 °C .. . +55 °C• Série: MLG-2 ProNet

Rideau d'automatisation commutable• Distance de commutation, faisceau parallèle (recommandé): 70 mm .. . 1.500 mm, pour des distances de commutation plus petites• Entraxe des faisceaux: 10 mm• Sortie de lumière optique: Flat• Hauteur de détection: 300 mm• Source d'émission: LED, Lumière infrarouge• Nombre de faisceaux: 30• Réglage par défaut, fonction faisceau: 9x faisceau croisé• Réglage par défaut : broche 2 (MF): Entrée d’apprentissage• Réglage par défaut : broche 4 (OUT): Détection d’objet sortie = HIGH• Réglage par défaut, IO-Link (données de processus): QL/Qint Status, System status, Beam status• Réglage par défaut, apprentissage (préréglage): Auto-apprentissage• Sortie numérique: Push-pull : PNP/NPN (x2)• Entrée numérique: 1• Interface de communication: IO-Link V1.1, COM3 (230,4 kBaud)• Raccordement: Câble avec connecteur mâle M8, 4 pôles, 150 mm, PVC• Tension d’alimentation Ub: 18-30Vdc• Dimensions (l x H x P): 11,8 mm x 299,2 mm x 24,1 mm• Matériau du boîtier: Aluminium, plastique• Indice de protection: IP65, IP67• Température ambiante de fonctionnement: –25 °C .. . +55 °C• Smart Task: Logique de base• Série: SLG-2

Rideau d'automatisation commutable• Distance de commutation, faisceau parallèle (recommandé): 440 mm .. . 3.500 mm, variante standard • Entraxe des faisceaux: 10 mm• Sortie de lumière optique: Flat• Hauteur de détection: 300 mm• Source d'émission: LED, Lumière infrarouge• Nombre de faisceaux: 30• Réglage par défaut, fonction faisceau: 9x faisceau croisé• Réglage par défaut : broche 2 (MF): Entrée d’apprentissage• Réglage par défaut : broche 4 (OUT): Détection d’objet sortie = HIGH• Réglage par défaut, IO-Link (données de processus): QL/Qint Status, System status, Beam status• Réglage par défaut, apprentissage (préréglage): Auto-apprentissage• Sortie numérique: Push-pull : PNP/NPN (x2)• Entrée numérique: 1• Interface de communication: IO-Link V1.1, COM3 (230,4 kBaud)• Raccordement: Câble avec connecteur mâle M8, 4 pôles, 150 mm, PVC• Tension d’alimentation Ub: 18-30Vdc• Dimensions (l x H x P): 11,8 mm x 299,2 mm x 24,1 mm• Matériau du boîtier: Aluminium, plastique• Indice de protection: IP65, IP67• Température ambiante de fonctionnement: –25 °C .. . +55 °C• Smart Task: Logique de base• Série: SLG-2

Rideau d'automatisation mesurant• Version: Prime• Communication: IO-Link, analogique• Interface: 2 x analogiques + 1 x Q (IO-Link)• Entraxe des faisceaux: 5 mm• Portée de travail: 5 m• Hauteur de détection: 145 mm• Série: MLG-2 Prime

Rideau d'automatisation mesurant• Version: Prime• Principe du capteur: Émetteur / récepteur• Entraxe des faisceaux: 5 mm• Portée de travail: 5 m• Hauteur de détection: 295 mm• Source d'émission: LED, Lumière infrarouge• Communication: IO-Link, analogique• Interface: 2 x analogiques + 1 x Q (IO-Link)• Sortie de commutation: Push-pull : PNP/NPN• Raccordement: Connecteur mâle M12, 5 pôles, 0,22 m• Tension d'alimentation UV: 19,2 V .. . 28,8 VDC• Matériau du boîtier: Aluminium• Indice de protection: IP65, IP67• Température de fonctionnement: –30 °C .. . +55 °C• Série: MLG-2 Prime

Rideau d'automatisation commutable• Portée de travail: 3 m• Entraxe des faisceaux: 40 mm• Sortie de lumière optique: Slim• Stabilisateur en aluminium: Sans stabilisateur• Hauteur de détection: 600 mm• Sortie de commutation: PNP• Temps de réponse: 19 ms• Raccordement: Câble avec connecteur mâle M8, 4 pôles• Série: SLG

Rideau d'automatisation mesurant• Version: Prime• Communication: IO-Link, analogique• Interface: 2 x analogiques + 1 x Q (IO-Link)• Entraxe des faisceaux: 5 mm• Portée de travail: 5 m• Hauteur de détection: 1.045 mm• Série: MLG-2 Prime

Rideau d'automatisation commutable• Portée de travail: 3 m• Entraxe des faisceaux: 40 mm• Sortie de lumière optique: Slim• Stabilisateur en aluminium: Sans stabilisateur• Hauteur de détection: 120 mm• Sortie de commutation: PNP• Temps de réponse: 19 ms• Raccordement: Câble avec connecteur mâle M8, 4 pôles• Série: SLG

Rideau d'automatisation mesurant• Version: Prime• Principe du capteur: Émetteur / récepteur• Entraxe des faisceaux: 5 mm• Portée de travail: 5 m• Hauteur de détection: 445 mm• Source d'émission: LED, lumière infrarouge• Sortie de commutation: Push-pull : PNP/NPN• Communication: IO-Link (V1.1)• Interface: 3 x Q (IO-Link)• Raccordement: Connecteur mâle M12, 5 pôles, 0,22 m• Tension d'alimentation: 18-30Vdc• Matériau du boîtier: Aluminium• Indice de protection: IP65, IP67• Température de fonctionnement: –30 °C +55 °C• Série: MLG-2 Prime

Rideau d'automatisation commutable• Portée de travail: 3 m• Entraxe des faisceaux: 40 mm• Sortie de lumière optique: Slim• Stabilisateur en aluminium: Sans stabilisateur• Hauteur de détection: 280 mm• Sortie de commutation: PNP• Temps de réponse: 19 ms• Raccordement: Câble avec connecteur mâle M8, 4 pôles• Série: SLG

Rideau d'automatisation commutable• Portée de travail: 3 m• Entraxe des faisceaux: 40 mm• Sortie de lumière optique: Slim• Stabilisateur en aluminium: Sans stabilisateur• Hauteur de détection: 440 mm• Sortie de commutation: PNP• Temps de réponse: 19 ms• Raccordement: Câble avec connecteur mâle M8, 4 pôles• Série: SLG

Rideau d'automatisation commutable• Principe du capteur: Émetteur / récepteur• Évaluation des faisceaux: Faisceau parallèle• Portée de travail: 2 m• Entraxe des faisceaux: 30 mm• Hauteur de détection: 450 mm• Plus petit objet détectable (MDO): 35 mm (Faisceau parallèle)• Sortie de commutation: 2 x PNP• Temps de réponse: 28 ms• Mode de raccordement: Connecteur mâle M12, 4 pôles• Tension d'alimentation: 15-30Vdc• Dimensions (l x H x P): 34 mm x 526 mm x 29 mm• Matériau du boîtier: Aluminium• Indice de protection: IP65• Température de fonctionnement: –25 °C .. . +55 °C• Série: ELG

Rideau d'automatisation commutable• Principe du capteur: Émetteur / récepteur• Évaluation des faisceaux: Faisceau croisé• Portée de travail: 2 m• Entraxe des faisceaux: 30 mm• Hauteur de détection: 150 mm• Sortie de commutation: 2 x PNP• Temps de réponse: 84 ms• Raccordement: Connecteur mâle M12, 4 pôles• Tension d'alimentation: 15-30Vdc• Dimensions (l x H x P): 34 mm x 226 mm x 29 mm• Matériau du boîtier: Aluminium• Indice de protection: IP65• Température de fonctionnement: –25 °C +55 °C• Série: ELGr
