Barrière sécurité T4 H=0480mm Rés=14mm autonome/fin de cascade

Barrière sécurité T4 H=0480mm Rés=14mm autonome/fin de cascade

La barrière de sécurité T4 de la marque Sick est un équipement essentiel pour assurer la protection des personnes et des machines dans les environnements industriels. Avec une hauteur de champ de protection de 480 mm et une résolution de 14 mm, cette barrière immatérielle offre une sécurité optimale tout en garantissant une grande flexibilité d'utilisation.

Voici les caractéristiques clés de cette barrière de sécurité :

• Pièce du système : 1 Twin-Stick
• Utilisation :
• miniTwin4 comme appareil autonome
• miniTwin4 comme dernier esclave pour cascade de 2 et de 3
• Type de fixation : Fixation C-Fix ou L-Fix
• Portée :
• Minimum : 0 m ... 4 m
• Standard : 0 m ... 5 m
• Temps de réponse : ≤ 14 ms
• Synchronisation : Optique, sans synchronisation séparée

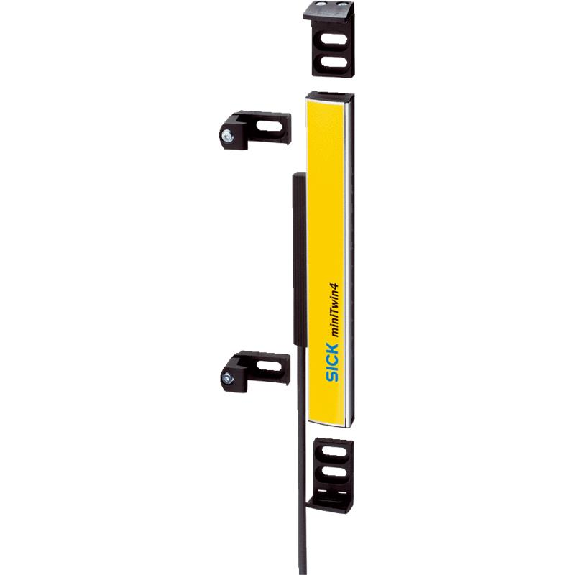

• Contenu de la livraison :
• Twin stick
• Connecteur système
• C-Fix bracket et L-Fix bracket, 2 pièces chacun
• Bâton test dont le diamètre correspond à la résolution du barrage immatériel de sécurité
• Consigne de sécurité
• Notice de montage
• Notice d'instruction à télécharger

Cette barrière de sécurité répond aux normes de sécurité les plus strictes :

• Type : Type 4 (CEI 61496-1)
• Niveau d'intégrité de la sécurité : SIL3 (CEI 61508)
• Catégorie : Catégorie 4 (EN ISO 13849)
• Niveau de performance : PL e (EN ISO 13849)
• PFHD (probabilité moyenne d'une défaillance dangereuse par heure) : Système autonome : 4,3 x 10-9 (EN ISO 13849)
• TM (durée d'utilisation) : 20 années (EN ISO 13849)
• Etat sécurisé en cas de défaut : Au moins une OSSD est à l'état INACTIF

Cette barrière de sécurité offre également des fonctionnalités avancées :

• Fonction de réarmement : Fonctions ✔ État à la livraison Désactivé
• Contrôle des contacteurs commandés (EDM) : Fonctions ✔ État à la livraison Désactivé
• Codage des faisceaux : Automatique

Elle dispose d'interfaces pratiques :

• Raccordement du système : Connecteur mâle M12, 5 pôles
• Longueur du câble : 350 mm
• Section du conducteur : 0,34 mm²
• Longueur de câble autorisée : ≤ 20 m
• Type de configuration : Par le mode de câblage
• Éléments d'affichage : LEDs

En termes de caractéristiques électriques, cette barrière de sécurité est fiable et performante :

• Classe de protection : III (EN 61140)
• Tension d'alimentation UV : 24 V DC (19,2 V DC ... 28,8 V DC)
• Ondulation résiduelle : ≤ 10 %
• Consommation : ≤ 3 A
• Sorties de sécurité (OSSD) :
• Type de sortie : PNP à semi-conducteurs, protégée contre les courts-circuits, à surveillance des courts-circuits transversaux
• État ACTIF, tension de commutation à l'état HIGH : 24 V CC (UV – 2,25 V CC ... UV)
• État INACTIF, tension de commutation à l'état LOW : ≤ 2 V DC
• Capacité de charge de chaque OSSD : ≤ 300 mA

Cette barrière de sécurité est également conçue pour résister aux conditions les plus exigeantes :

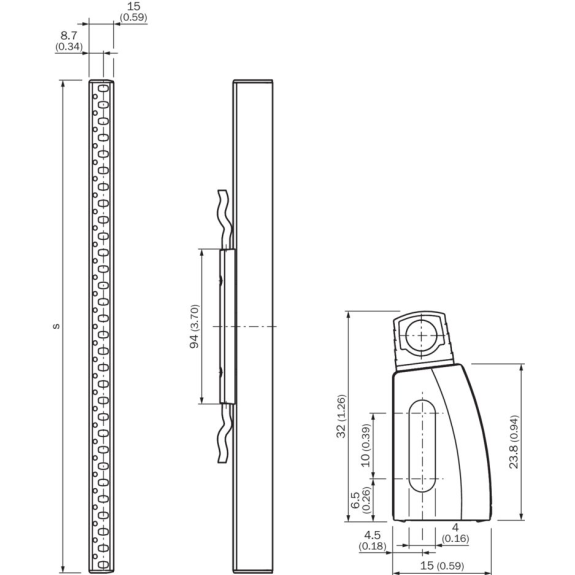

• Section du boîtier (avec raccordement) : 15 mm x 32 mm
• Matériau du boîtier : Alliage alu ALMGSI 0,5
• Poids : 175 g
• Indice de protection : IP65 (EN 60529)
• Température de service : –20 °C ... +55 °C
• Température de stockage : –25 °C ... +70 °C
• Humidité de l'air : 15 % ... 95 %, sans condensation
• Immunité aux vibrations : 5 g, 10 Hz ... 55 Hz (EN 60068-2-6)
• Immunité aux chocs : 10 g, 16 ms (EN 60068-2-27)

La barrière de sécurité T4 de Sick utilise une longueur d'onde de 850 nm pour assurer une détection précise et fiable.

En choisissant la barrière de sécurité T4 de Sick, vous optez pour un équipement de haute qualité qui garantit la sécurité de vos opérations industrielles. Ne laissez rien au hasard et choisissez la meilleure protection pour vos employés et vos machines.
