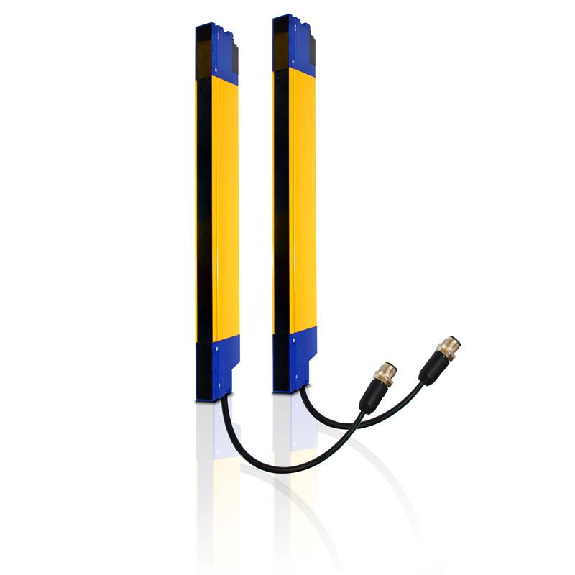

Barrière sécurité T4 H=0450mm Rés=24mm, edm man/auto, slim

Barrière immatérielle gamme Miniature, Catégorie 4 PLe, rés . 25, haut . 1425mm, portée 0,5-7m, pnp, type cascadable, version 'basique'

Caractéristiques • Domaine d'utilisation Environnement industriel standard • Pièce du système Set • Résolution 30 mm • Portée 15 m • Hauteur du champ de protection 1.800 mm • Sans zone blanche Oui • Synchronisation Synchronisation optique • Contenu de la livraison Émetteur Récepteur 4 supports FlexFix 4 fixations QuickFix 2 câbles de raccordement, 5 m Bâton test dont le diamètre correspond à la résolution du barrage immatériel de sécurité Relais de sécurité RLY3-OSSD2 Consigne de sécurité Notice de montage Notice d’instruction à télécharger Grandeurs caractéristiques relatives à la sécurité • Type Type 4 (CEI 61496-1) • Niveau d'intégrité de la sécurité SIL3 (CEI 61508) • Catégorie Catégorie 4 (ISO 13849-1) • Niveau de performance PL e (ISO 13849-1) • PFHD (probabilité moyenne d'une défaillance dangereuse par heure) 3,7 x 10-9 • TM (durée d'utilisation) 20 années (ISO 13849-1) • Etat sécurisé en cas de défaut Au moins une OSSD est à l'état INACTIF. Fonctions • Mode protection ✔ • Mesure automatique de la largeur du champ de protection ✔ Interfaces • Raccordement du système Connecteur mâle M12, 5 pôles Longueur du câble 150 mm Diamètre de câble 4,3 mm • Rayon de courbure du câble En position fixe > 12 x diamètre de câble En mouvement > 15 x diamètre de câble • Éléments d'affichage LEDs Caractéristiques électriques • Classe de protection III (IEC 61140) • Tension d'alimentation UV 24 V DC (19,2 V ... 28,8 V) • Ondulation résiduelle ≤ 10 % • Sorties de sécurité (OSSD) Type de sortie 2 PNP à semi-conducteurs, protégé contre les courts-circuits , surveillance des courts-circuits transversaux 1) État ACTIF, tension de commutation à l’état HIGH 24 V CC (UV – 2,25 V CC ... UV) État INACTIF, tension de commutation à l’état LOW ≤ 2 V DC Capacité de charge de chaque OSSD ≤ 300 mA 1) S'applique aux tensions comprises entre –30 V et +30 V. Caractéristiques mécaniques • Dimensions Voir le plan coté • Matériau du boîtier Profil en aluminium extrudé Caractéristiques ambiantes • Indice de protection IP65 (CEI 60529) IP67 (CEI 60529) • Température de service –30 °C ... +55 °C • Température de stockage –30 °C ... +70 °C • Humidité de l'air 15 % ... 95 %, sans condensation • Immunité aux vibrations 5 g, 10 Hz ... 55 Hz (CEI 60068-2-6) • Immunité aux chocs 10 g, 16 ms (CEI 60068-2-27) Autres informations • Longueur d'onde 850 nm • Type de lumière Proche infrarouge (NIR), invisible Informations douanières • Poids: 0.999 Kilogrammes • Poids net: 0.999 Kilogrammes

Caractéristiques • Pièce du système 1 Twin-Stick • Utilisation miniTwin4 comme appareil autonome miniTwin4 comme dernier esclave pour cascade de 2 et de 3 • Type de fixation Fixation C-Fix ou L-Fix • Résolution 14 mm • Portée Minimum 0 m ... 4 m Standard 0 m ... 5 m • Hauteur du champ de protection 480 mm • Temps de réponse ≤ 14 ms 1) • Synchronisation Optique, sans synchronisation séparée • Contenu de la livraison Twin stick Connecteur système C-Fix bracket and L-Fix bracket, 2 pieces each Bâton test dont le diamètre correspond à la résolution du barrage immatériel de sécurité Consigne de sécurité Notice de montage Notice d’instruction à télécharger 1) Appareils autonomes, sans mise en cascade. Pour les autres temps de réponse, consulter la notice d'instruction. Grandeurs caractéristiques relatives à la sécurité • Type Type 4 (CEI 61496-1) • Niveau d'intégrité de la sécurité SIL3 (CEI 61508) • Catégorie Catégorie 4 (EN ISO 13849) • Niveau de performance PL e (EN ISO 13849) • PFHD (probabilité moyenne d'une défaillance dangereuse par heure) Système autonome : 4,3 x 10-9 (EN ISO 13849) • TM (durée d'utilisation) 20 années (EN ISO 13849) • Etat sécurisé en cas de défaut Au moins une OSSD est à l'état INACTIF. Fonctions • Fonction de réarmement Fonctions ✔ État à la livraison Désactivé • Contrôle des contacteurs commandés (EDM) Fonctions ✔ État à la livraison Désactivé • Codage des faisceaux Automatique Interfaces • Raccordement du système Connecteur mâle M12, 5 pôles Longueur du câble 350 mm Section du conducteur 0,34 mm² Longueur de câble autorisée ≤ 20 m 1) • Type de configuration Par le mode de câblage • Éléments d'affichage LEDs 1) En fonction de la charge, du bloc d'alimentation et de la section du conducteur. Il faut respecter les caractéristiques techniques indiquées. Caractéristiques électriques • Classe de protection III (EN 61140) • Tension d'alimentation UV 24 V DC (19,2 V DC ... 28,8 V DC) • Ondulation résiduelle ≤ 10 % 1) • Consommation ≤ 3 A 2) • Sorties de sécurité (OSSD) Type de sortie PNP à semi-conducteurs, protégée contre les courts-circuits, à surveillance des courts-circuits transversaux 3) État ACTIF, tension de commutation à l’état HIGH 24 V CC (UV – 2,25 V CC ... UV) État INACTIF, tension de commutation à l’état LOW ≤ 2 V DC Capacité de charge de chaque OSSD ≤ 300 mA 1) Dans les limites de UV. 2) Consommation maximale d'un système hôte/invité/invité avec une hauteur de champ de protection de 1.200 mm et une résolution de 14 mm. 3) S'applique aux tensions comprises entre –30 V et +30 V. Caractéristiques mécaniques • Section du boîtier (avec raccordement) 15 mm x 32 mm • Matériau du boîtier Alliage alu ALMGSI 0,5 • Poids 175 g Caractéristiques ambiantes • Indice de protection IP65 (EN 60529) • Température de service –20 °C ... +55 °C • Température de stockage –25 °C ... +70 °C • Humidité de l'air 15 % ... 95 %, sans condensation • Immunité aux vibrations 5 g, 10 Hz ... 55 Hz (EN 60068-2-6) • Immunité aux chocs 10 g, 16 ms (EN 60068-2-27) Autres informations • Longueur d'onde 850 nm

Barrière de sécurité multifaisceaux• Version: Standard• Pièce du système: Récepteur• Portée: 0,5 m .. . 70 m, configurable• Nombre de faisceaux: 3• Entraxe des faisceaux: 220 mm• Mode de raccordement: Connecteur mâle M12, 8 pôles• Outil d'alignement laser intégré: non• Embout à LED de visualisation intégrée: non• Série: M4000 Standard

Barrage immatériel de sécurité• Pièce du système: 1 Twin-Stick• Utilisation: miniTwin4 comme appareil en cascade maître ou esclave – pas comme appareil de fin de cascade• Type de fixation: Fixation C-Fix ou L-Fix• Portée: 5 m• Résolution: 34 mm• Hauteur du champ de protection: 720 mm• Raccordement du système: Connecteur mâle M12, 5 pôles• Connecteur d'extension: Connecteur femelle M12, 5 pôles• Série: miniTwin4

Rideau d'automatisation commutable• Principe du capteur: Émetteur / récepteur• Évaluation des faisceaux: Faisceau parallèle• Portée de travail: 2 m• Entraxe des faisceaux: 30 mm• Hauteur de détection: 570 mm• Plus petit objet détectable (MDO): 35 mm (Faisceau parallèle)• Sortie de commutation: 2 x PNP• Temps de réponse: 100 ms• Raccordement: Connecteur mâle M12, 4 pôles• Tension d'alimentation: 15-30Vdc• Dimensions (l x H x P): 34 mm x 646 mm x 29 mm• Matériau du boîtier: Aluminium• Indice de protection: IP65• Température de fonctionnement: –25 °C .. . +55 °C• Série: ELG
