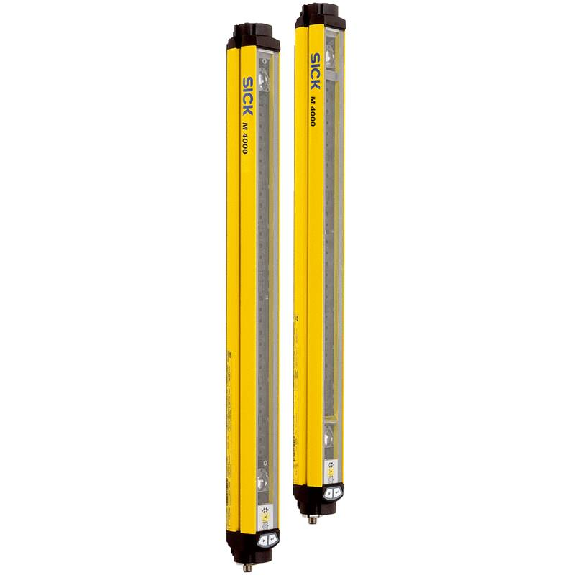

Barrière sécurité T4 3fx Rés=220mm P=70m (R) Std / M12x8

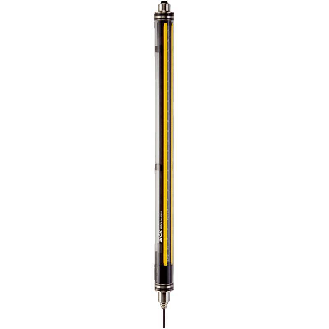

Barrière immatérielle gamme Miniature, Catégorie 4 PLe, rés . 25, haut . 1425mm, portée 0,5-7m, pnp, type cascadable, version 'basique'

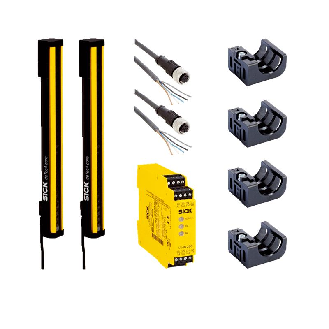

Caractéristiques • Domaine d'utilisation Environnement industriel standard • Pièce du système Set • Résolution 30 mm • Portée 15 m • Hauteur du champ de protection 1.800 mm • Sans zone blanche Oui • Synchronisation Synchronisation optique • Contenu de la livraison Émetteur Récepteur 4 supports FlexFix 4 fixations QuickFix 2 câbles de raccordement, 5 m Bâton test dont le diamètre correspond à la résolution du barrage immatériel de sécurité Relais de sécurité RLY3-OSSD2 Consigne de sécurité Notice de montage Notice d’instruction à télécharger Grandeurs caractéristiques relatives à la sécurité • Type Type 4 (CEI 61496-1) • Niveau d'intégrité de la sécurité SIL3 (CEI 61508) • Catégorie Catégorie 4 (ISO 13849-1) • Niveau de performance PL e (ISO 13849-1) • PFHD (probabilité moyenne d'une défaillance dangereuse par heure) 3,7 x 10-9 • TM (durée d'utilisation) 20 années (ISO 13849-1) • Etat sécurisé en cas de défaut Au moins une OSSD est à l'état INACTIF. Fonctions • Mode protection ✔ • Mesure automatique de la largeur du champ de protection ✔ Interfaces • Raccordement du système Connecteur mâle M12, 5 pôles Longueur du câble 150 mm Diamètre de câble 4,3 mm • Rayon de courbure du câble En position fixe > 12 x diamètre de câble En mouvement > 15 x diamètre de câble • Éléments d'affichage LEDs Caractéristiques électriques • Classe de protection III (IEC 61140) • Tension d'alimentation UV 24 V DC (19,2 V ... 28,8 V) • Ondulation résiduelle ≤ 10 % • Sorties de sécurité (OSSD) Type de sortie 2 PNP à semi-conducteurs, protégé contre les courts-circuits , surveillance des courts-circuits transversaux 1) État ACTIF, tension de commutation à l’état HIGH 24 V CC (UV – 2,25 V CC ... UV) État INACTIF, tension de commutation à l’état LOW ≤ 2 V DC Capacité de charge de chaque OSSD ≤ 300 mA 1) S'applique aux tensions comprises entre –30 V et +30 V. Caractéristiques mécaniques • Dimensions Voir le plan coté • Matériau du boîtier Profil en aluminium extrudé Caractéristiques ambiantes • Indice de protection IP65 (CEI 60529) IP67 (CEI 60529) • Température de service –30 °C ... +55 °C • Température de stockage –30 °C ... +70 °C • Humidité de l'air 15 % ... 95 %, sans condensation • Immunité aux vibrations 5 g, 10 Hz ... 55 Hz (CEI 60068-2-6) • Immunité aux chocs 10 g, 16 ms (CEI 60068-2-27) Autres informations • Longueur d'onde 850 nm • Type de lumière Proche infrarouge (NIR), invisible Informations douanières • Poids: 0.999 Kilogrammes • Poids net: 0.999 Kilogrammes

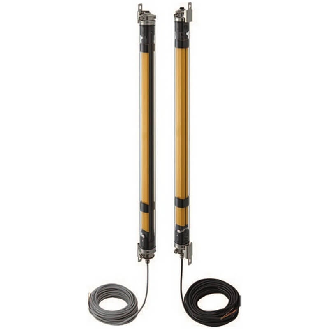

Barrière immatérielle gamme Robuste F3SG• Version: Easy• Catégorie: Type 4• Résolution: 14 mm• Hauteur protégée: 1520 mm• Portée opérationnelle: 10 m• Classe de protection: IP67• Homologations: CE, UL/CSA, GB, TÜV

Rideau d'automatisation mesurant• Version: Pro - Advanced functionality• Principe du capteur: Émetteur / récepteur• Entraxe des faisceaux: 2,5 mm• Portée de travail: 2 m• Hauteur de détection: 895 mm• Source d'émission: LED, Lumière infrarouge• Plus petit objet détectable (MDO): 2,5 mm, 4,5 mm• Communication: IO-Link, analogique• Interface: 2 x analogiques + 2 x Q (IO-Link)• Sortie de commutation: Push-pull : PNP/NPN• Raccordement: - Connecteur mâle M12, 5 pôles, 0,22 m- Connecteur mâle M12, 8 pôles, 0,27 m- Connecteur femelle M12, 4 pôles, codage D, 0,19 m• Tension d'alimentation Uv: CC 19,2 V .. . 28,8 V• Matériau du boîtier: Aluminium• Indice de protection: IP65, IP67• Température de fonctionnement: –30 °C .. . +55 °C• Série: MLG-2 Pro

Barrage immatériel de sécurité• Pièce du système: 1 Twin-Stick• Utilisation: miniTwin4 comme appareil en cascade maître ou esclave – pas comme appareil de fin de cascade• Type de fixation: Fixation C-Fix ou L-Fix• Portée: 5 m• Résolution: 34 mm• Hauteur du champ de protection: 720 mm• Raccordement du système: Connecteur mâle M12, 5 pôles• Connecteur d'extension: Connecteur femelle M12, 5 pôles• Série: miniTwin4
