Cellule EAP PNP/NPN P=500mm Teach IO-Link PinPoint LO/DO / M12 4P
> Caractéristiques :
Principe de fonctionnement : Détecteur à réflexion directe
Principe de fonctionnement, détail : Élimination d'arrière-plan, Technologie Line-Spot
Distance de commutation :
Distance de commutation min. : 10 mm
Distance de commutation max. : 500 mm
Plage de réglage seuil de commutation pour l’élimination de l’arrière-plan : 100 mm ... 500 mm
Objet de référence : Objet avec 90 % de coefficient de rémission (par rapport au blanc standard selon DIN 5033)
Distance minimale entre la distance de commutation réglée et l’arrière-plan (noir 6 % / blanc 90 %) : 15 mm, à une distance de 200 mm
Plage de distance de commutation conseillée pour la meilleure performance : commutation conseillée pour la meilleure performance 150 mm ... 250 mm
• Faisceau de l’émetteur :
Source d'émission : LED PinPoint
Type de lumière : Lumière rouge visible
Forme du spot lumineux : Linéaire
Taille du spot lumineux (distance) : 3 mm x 30 mm (200 mm)
Diffusion maximale du faisceau de transmission autour de l’axe de transmission normalisé (angle de strabisme) : < +/- 1,0° (à TU = +23 °C)
• Caractéristiques LED :
Référence normative : EN 62471:2008-09 | CEI 62471:2006, modifié
Identification des groupes à risque par LED : Groupe libre
Longueur d'onde : 635 nm
Durée de vie moyenne : 100.000 h à TU = +25 °C
• Réglage :
Bouton poussoir rotatif : BluePilot: pour le réglage de la distance de commutation
IO-Link : Pour le réglage des paramètres du capteur et des fonctions Smart Tasks
• Affichage :
LED bleue : BluePilot : indication de la distance de commutation
LED verte :
Afficheur d'état
Activé en permanence : mise sous tension
,Clignotant : mode IO-Link
LED jaune :
État réception de lumière
Activé en permanence : Objet présent
Désactivé en permanence : Objet absent
Caractéristiques spécifiques : Spot lumineux en forme de ligne
Applications spéciales : Détection d'objets perforés
• Grandeurs caractéristiques relatives à la sécurité :
MTTFD : 629 années
DCavg : 0 %
TM (durée d'utilisation) :
20 années (EN ISO 13849)
Taux d’utilisation : 60 %
> Interface de communication :
IO-Link : ✔ , V1.1
Taux de transfert des données : COM2 (38,4 kBaud)
Temps de cycle : 2,3 ms
Longueur de données de process : 16 Bit
Structure de données de process :
Bit 0 = signal de commutation QL1
Bit 1 = signal de commutation QL2
Bit 2 à 15 = vide
VendorID : 26
DeviceID HEX : 0x800168
DeviceID DEC : 8388968
Type Masterport compatible : A
Prise en charge du mode SIO : Oui
> Caractéristiques électriques :
Tension d’alimentation UB : 10 V DC ... 30 V DC 1)
Ondulation résiduelle : ≤ 5 Vss
Catégorie d'utilisation :
DC-12 (selon EN 60947-5-2)
DC-13 (selon EN 60947-5-2)
Consommation : ≤ 30 mA, sans charge. À UB = 24 V
Classe de protection : III
• Sortie numérique :
Nombre : 2 (antivalent)
Type : Push-pull : PNP/NPN
Tension du signal PNP HAUT / BAS : Env. UB-2,5 V / 0 V
Tension du signal NPN HAUT / BAS : Env. UB / < 2,5 V
Courant de sortie Imax. : ≤ 100 mA
Circuits de protection Entrées :
Protégé contre l'inversion de polarité
Résistant au courant de surcharge et aux courts-circuits
Temps de réponse : ≤ 500 µs 2)
Répétabilité (temps de réponse) : 150 µs
Fréquence de commutation : 1.000 Hz 3)

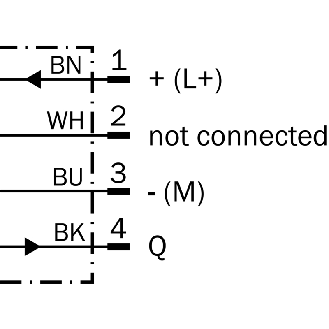

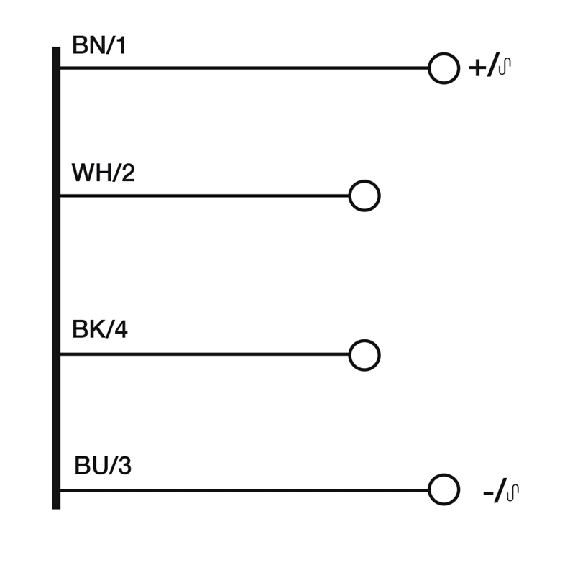

• Affectation des broches/fils :
Fonction broche 4 / noir (BK) : Sortie numérique, commutation claire, objet présent → sortie QL1 HIGH ; communication IO-Link C
Fonction broche 4 / noir (BK) - Détail : La fonction broche 4, fonction du capteur est configurable, autres réglages possibles via IO-Link
Fonction broche 2 / blanc (WH) : Sortie numérique, commutation sombre, objet présent sortie ǬL1 LOW
Fonction broche 2 / blanc (WH) - Détail : La fonction broche 2, fonction du capteur est configurable, autres réglages possibles via IO-Link
1) Valeurs limites.
2) Durée du signal sur charge ohmique en mode commutation.
3) Pour un rapport clair/sombre de 1:1.
> Caractéristiques mécaniques :
Dimensions (l x H x P) : 20 mm x 55,7 mm x 42 mm

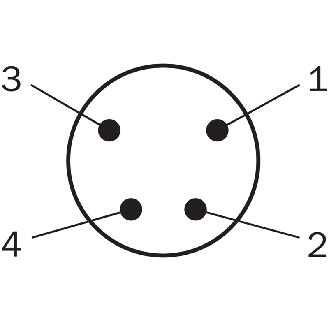

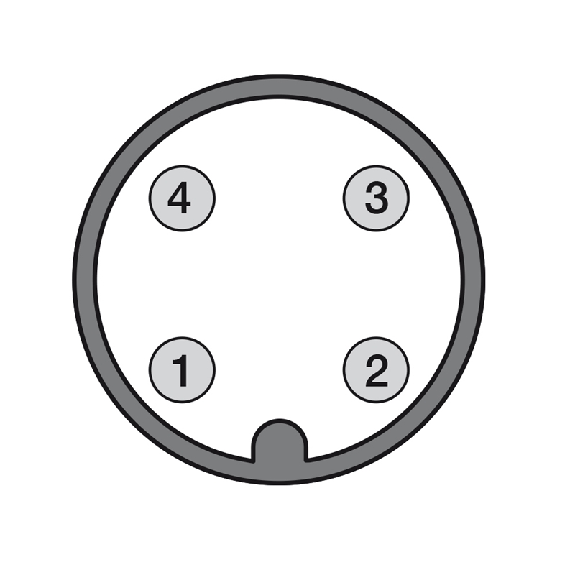

Raccordement : Connecteur M12, 4 pôles
Matériau :
Boîtier : Plastique, VISTAL®
Vitre frontale : Plastique, PMMA
Connecteur mâle : Plastique, VISTAL®
Couple de serrage max. des vis de fixation : 1,3 Nm
> Caractéristiques ambiantes :
Indice de protection :
IP66 (EN 60529)
IP67 (EN 60529)
IP69 (EN 60529) 1)
Température de fonctionnement : –40 °C ... +60 °C
Température ambiante d’entreposage : –40 °C ... +75 °C
Immunité aux chocs :
50 g, 11 ms (25 chocs positifs et 25 négatifs le long des axes X, Y, Z, soit 150 chocs au total (EN60068-2-27))
50 g, 6 ms (5.000 chocs positifs et 5.000 négatifs le long des axes X, Y, Z, soit 30.000 chocs au total (EN60068-2-27))
Immunité aux vibrations : 10 Hz ... 2.000 Hz (Amplitude 0,5 mm / 10 g, 20 Sweeps sur les axes X, Y, Z, 1 octave/min, (EN60068-2-6))
Humidité de l'air : 35 % ... 95 %, humidité relative (pas de buée)
Compatibilité électromagnétique (CEM) : EN 60947-5-2
Résistance aux produits de nettoyage: ECOLAB
1) Remplace IP69K selon ISO 20653: 2013-03.
> Smart Task :
Désignation Smart Task : Logique de base
Fonction logique :
Direct
ET
OU
Fenêtre
Hystérésis
• Fonction minuterie :
Désactivé
Retard à l'enclenchement
Retard au déclenchement
Retard à l'enclenchement et au déclenchement
Impulsion One Shot
Onduleur : Oui
Fréquence de commutation :
SIO Logic: 800 Hz 1)
IOL: 650 Hz 2)
Temps de réponse :
SIO Logic: 600 µs 1)
IOL: 750 µs 2)
Répétabilité :
SIO Logic: 300 µs 1)
IOL: 400 µs 2)
Signal de commutation :
Signal de commutation QL1 : Sortie de commutation
Signal de commutation ǬL1 : Sortie de commutation
1) Utilisation des fonctions Smart-Task sans communication IO-Link (mode SIO).
2) Utilisation des fonctions Smart-Task avec fonction de communication IO-Link.
