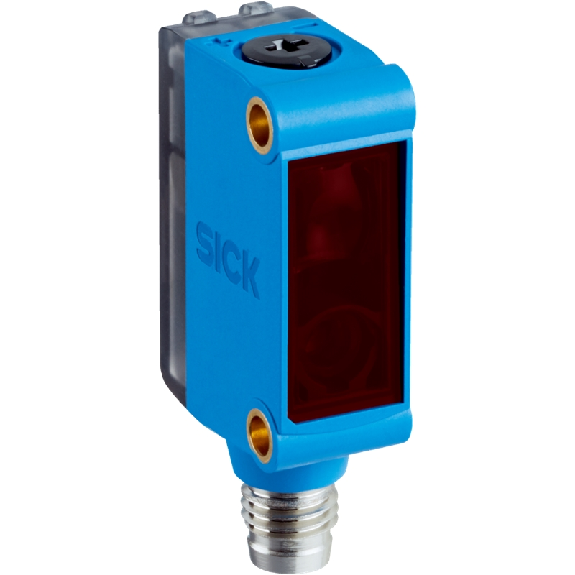

Cellule EAP NPN P=400mm Pot. Laser LO/DO 10-30Vdc / M08 4P

Capteur photoélectrique• Format: Parallélépipédique• Principe du capteur: Détecteur à réflexion directe • Principe de détection: Élimination d'arrière-plan • Distance de commutation max.: 20 mm .. . 950 mm • Réglage: Potentiomètre, 5 tours et sélecteur L/D• Source d'émission: LED PinPoint, Lumière rouge visible• Taille du spot lumineux (distance): Ø 8 mm (700 mm)• Sortie de commutation: NPN • Mode de commutation: Commutation claire/sombre• Fréquence de commutation: 1.000 Hz• Interface de communication: -• Raccordement: Câble 3 fils, 2 m, PVC• Tension d'alimentation: 10-30Vdc• Dimensions (l x H x P): 20 mm x 50 mm x 39 mm• Matériau du boîtier: Plastique, ABS/PMMA• Indice de protection: IP67 • Température de fonctionnement: –30 °C .. . +60 °C • Compris dans la livraison: Livré avec équerre (BEF-G10DC01)• Série: G10

Capteur photoélectrique• Format: Parallélépipédique• Principe du capteur: Détecteur à réflexion directe• Principe de détection: Élimination d'arrière-plan• Distance de commutation max.: 20 mm .. . 1.600 mm• Réglage: Potentiomètre, 5 tours• Source d'émission: LED PinPoint, Lumière rouge visible• Taille du spot lumineux (distance): Ø 8 mm (700 mm)• Sortie de commutation: PNP• Type de commutation: Antivalente• Mode de commutation: Commutation claire/sombre• Fréquence de commutation: 200 Hz• Raccordement: Connecteur mâle M12, 4 pôles• Tension d'alimentation: 10-30Vdc• Dimensions (l x H x P): 20 mm x 50 mm x 39 mm• Matériau du boîtier: Plastique, ABS/PMMA• Indice de protection: IP67• Température de fonctionnement: –30 °C .. . +60 °C• Série: G10

Capteur photoélectrique• Format: Parallélépipédique• Principe du capteur: Détecteur à réflexion directe• Principe de détection: Élimination d'arrière plan• Portée: 200 mm• Réglage: Teach-in• Source d'émission: LED, Lumière rouge• Sortie de commutation: PNP• Type de commutation: Antivalente (NO/NF)• Mode de commutation: Commutation claire/sombre• Fréquence de commutation: max . 1000 Hz• Mode de raccordement: Connecteur mâle M8, 4 pôles• Tension d'alimentation: 10-30Vdc• Dimensions (H x l x P): 34 mm x 12 mm x 20 mm• Matériau du boîtier: ABS• Degré de protection: IP67, IP69K• Température de fonctionnement: -20...60°C• Série S45

Capteur photoélectrique • Format: Cylindrique fileté, M18 x 1, faisceau axial, fully flush• Principe du capteur: Détecteur à réflexion directe • Principe de détection: Énergétique • Distance de commutation max.: 3 mm .. . 115 mm • Réglage: Potentiomètre, 270°• Source d'émission: LED PinPoint, Lumière rouge visible• Taille du spot lumineux (distance): Ø 8 mm (100 mm)• Sortie de commutation: PNP • Mode de commutation: Commutation sombre • Temps de réponse: < 1.000 µs• Fréquence de commutation: 500 Hz• Raccordement: Connecteur mâle M12, 3 pôles• Tension d'alimentation: 10-30Vdc• Dimensions: Ø 18 mm x 38,1 mm• Matériau du boîtier: Métal, Laiton nickelé et ABS • Matériau de l'optique: Plastique, PMMA• Indice de protection: IP67 • Température de fonctionnement: –25 °C .. . +55 °C • Compris dans la livraison: Écrou de fixation (2 x) • Série: GR18S

Cellule EAP PNP P=600mm Pot. IR LO/DO / M12 4P > Caractéristiques : Principe de fonctionnement : Détecteur à réflexion directe Principe de fonctionnement, détail : Élimination d'arrière-plan Distance de commutation max. : 20 mm ... 600 mm 1) Distance de commutation : 20 mm ... 600 mm Faisceau de l’émetteur : Source d'émission : LED 2) Taille du spot lumineux (distance) : Ø 6 mm (200 mm) Caractéristiques LED : Longueur d'onde : 850 nm Réglage : Potentiomètre, 5 tours Caractéristiques spécifiques : Boîtier avec revêtement en téflon Applications spéciales : Environnements humides et hygiéniques 1) Objet avec 90 % de coefficient de rémission (par rapport au blanc standard selon DIN 5033). 2) Durée de vie moyenne de 100.000 h à TU = + 25°C. > Grandeurs caractéristiques relatives à la sécurité : MTTFD : 533 années DCavg : 0 % TM (durée d'utilisation) : 20 années > Caractéristiques électriques : Tension d’alimentation UB : 10 V DC ... 30 V DC 1) Ondulation résiduelle : < 5 Vss 2) Consommation: 55 mA 3) Classe de protection : III Sortie numérique : Type : PNP Courant de sortie Imax. : ≤ 100 mA Temps de réponse : ≤ 330 µs 4) Fréquence de commutation : 1.500 Hz 5) Type de commutation : Commutation claire/sombre Fonction de commutation : Antivalent Protections électriques : A 6) C 7) D 8) 1) Valeurs limites pour fonctionnement en réseau protégé contre les courts-circuits max. 8 A. 2) Ne doit pas être supérieur ou inférieur aux valeurs de tolérance Uv. 3) Sans charge. 4) Durée du signal sur charge ohmique. 5) Pour un rapport clair/sombre de 1:1. 6) A = raccordements UV protégés contre les inversions de polarité. 7) C = suppression des impulsions parasites. 8) D = sorties protégées contre les courts-circuits et les surcharges. > Caractéristiques mécaniques : Dimensions (l x H x P) : 15,6 mm x 48,5 mm x 42 mm Raccordement : Connecteur M12, 4 pôles Matériau : Boîtier : Revêtement PTFE > Caractéristiques ambiantes : Indice de protection : IP66 IP67 IP69K Température de fonctionnement : –40 °C ... +60 °C Température ambiante d’entreposage : –40 °C ... +75 °C

Capteur photoélectrique multi-tâches• Type: R• Principe du capteur: Détecteur à réflexion directe• Principe de détection: Élimination d'arrière-plan• Distance de commutation max.: 500 .. . 1000 mm• Source d'émission: LED, Lumière infrarouge• Taille du spot lumineux (distance): Ø 20 mm (500 mm)• Sortie de commutation: PNP• Mode de commutation: Commutation sombre• Fréquence de commutation: 250 Hz• Raccordement: Connecteur mâle M12, 4 pôles• Tension d'alimentation: 10-30Vdc• Dimensions (l x H x P): 20,6 mm x 99,2 mm x 48,9 mm• Matériau du boîtier: Plastique, ABS• Indice de protection: IP67• Température de fonctionnement: –40 °C .. . +60 °C• Série: ZoneControl
