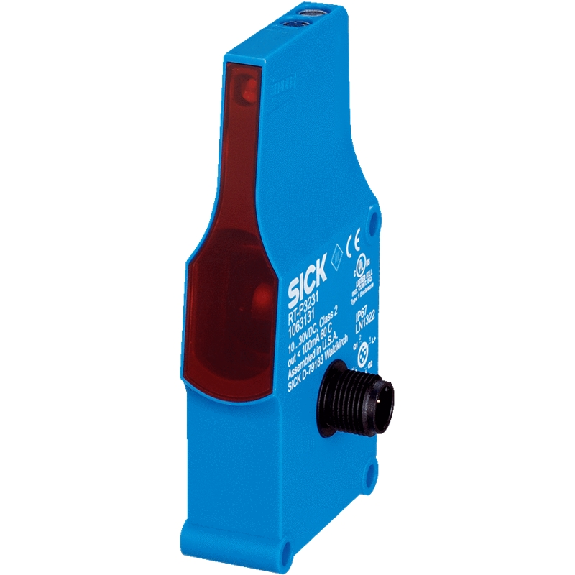

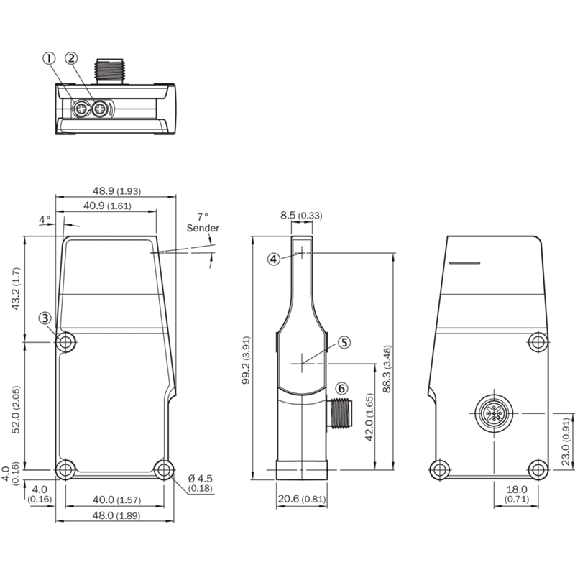

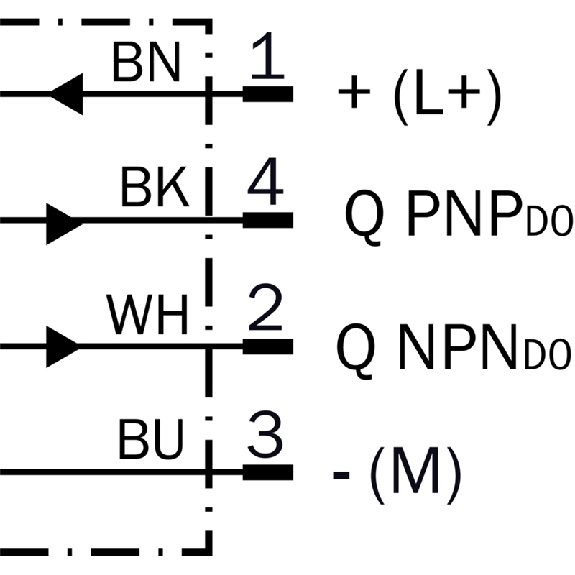

Cellule EAP pour convoyeurs P60-900mm PNP IR DO / M12 4P

Photoelectric sensor Axial Receiver 20 m NPN NO+NF metal . câble 2m axial

Capteur photoélectrique• Format: Parallélépipédique• Principe du capteur: Détecteur à réflexion directe • Principe de détection: Élimination d'arrière-plan • Distance de commutation max.: 20 mm .. . 950 mm • Réglage: Potentiomètre, 5 tours et sélecteur L/D• Source d'émission: LED PinPoint, Lumière rouge visible• Taille du spot lumineux (distance): Ø 8 mm (700 mm)• Sortie de commutation: NPN • Mode de commutation: Commutation claire/sombre• Fréquence de commutation: 1.000 Hz• Interface de communication: -• Raccordement: Câble 3 fils, 2 m, PVC• Tension d'alimentation: 10-30Vdc• Dimensions (l x H x P): 20 mm x 50 mm x 39 mm• Matériau du boîtier: Plastique, ABS/PMMA• Indice de protection: IP67 • Température de fonctionnement: –30 °C .. . +60 °C • Compris dans la livraison: Livré avec équerre (BEF-G10DC01)• Série: G10

Cellule EAP PNP P=600mm Pot. IR LO/DO / M12 4P > Caractéristiques : Principe de fonctionnement : Détecteur à réflexion directe Principe de fonctionnement, détail : Élimination d'arrière-plan Distance de commutation max. : 20 mm ... 600 mm 1) Distance de commutation : 20 mm ... 600 mm Faisceau de l’émetteur : Source d'émission : LED 2) Taille du spot lumineux (distance) : Ø 6 mm (200 mm) Caractéristiques LED : Longueur d'onde : 850 nm Réglage : Potentiomètre, 5 tours Caractéristiques spécifiques : Boîtier avec revêtement en téflon Applications spéciales : Environnements humides et hygiéniques 1) Objet avec 90 % de coefficient de rémission (par rapport au blanc standard selon DIN 5033). 2) Durée de vie moyenne de 100.000 h à TU = + 25°C. > Grandeurs caractéristiques relatives à la sécurité : MTTFD : 533 années DCavg : 0 % TM (durée d'utilisation) : 20 années > Caractéristiques électriques : Tension d’alimentation UB : 10 V DC ... 30 V DC 1) Ondulation résiduelle : < 5 Vss 2) Consommation: 55 mA 3) Classe de protection : III Sortie numérique : Type : PNP Courant de sortie Imax. : ≤ 100 mA Temps de réponse : ≤ 330 µs 4) Fréquence de commutation : 1.500 Hz 5) Type de commutation : Commutation claire/sombre Fonction de commutation : Antivalent Protections électriques : A 6) C 7) D 8) 1) Valeurs limites pour fonctionnement en réseau protégé contre les courts-circuits max. 8 A. 2) Ne doit pas être supérieur ou inférieur aux valeurs de tolérance Uv. 3) Sans charge. 4) Durée du signal sur charge ohmique. 5) Pour un rapport clair/sombre de 1:1. 6) A = raccordements UV protégés contre les inversions de polarité. 7) C = suppression des impulsions parasites. 8) D = sorties protégées contre les courts-circuits et les surcharges. > Caractéristiques mécaniques : Dimensions (l x H x P) : 15,6 mm x 48,5 mm x 42 mm Raccordement : Connecteur M12, 4 pôles Matériau : Boîtier : Revêtement PTFE > Caractéristiques ambiantes : Indice de protection : IP66 IP67 IP69K Température de fonctionnement : –40 °C ... +60 °C Température ambiante d’entreposage : –40 °C ... +75 °C

Capteur photoélectrique• Format: Parallélépipédique• Principe du capteur: Détecteur à réflexion directe• Principe de détection: Élimination d'arrière-plan • Distance de commutation max.: 10 mm .. . 400 mm• Réglage: Potentiomètre, 5 tours• Source d'émission: Laser, Lumière rouge visible, Classe 1• Taille du spot lumineux (distance): Ø 0,4 mm (150 mm)• Sortie de commutation: NPN• Mode de commutation: Commutation claire/sombre • Temps de réponse: 625 µs• Fréquence de commutation: 1.000 Hz• Interface de communication: -• Raccordement: Connecteur mâle M8, 4 pôles• Tension d'alimentation: 10-30Vdc• Dimensions (l x H x P): 12 mm x 31,5 mm x 21 mm• Materiau du boîtier: Plastique, ABS/PC• Indice de protection: IP67 (EN 60529)• Température de fonctionnement: -25°C .. . +50°C• Compris dans la livraison: Équerre de fixation en inox (1.4301/304) BEF-W100-A• Série: G6

Capteur photoélectrique• Format: Parallélépipédique• Principe du capteur: Détecteur à réflexion directe • Principe de détection: Élimination d'arrière-plan • Distance de commutation max.: 4 mm .. . 120 mm • Réglage: Potentiomètre, 5 tours• Source d'émission: LED PinPoint, Lumière rouge visible• Taille du spot lumineux (distance): Ø 2,5 mm (50 mm)• Sortie de commutation: PNP• Type de commutation: Antivalente• Mode de commutation: Commutation claire• Fréquence de commutation: 1.000 Hz• Interface de communication: -• Raccordement: Câble avec connecteur mâle M8, 3 pôles, 100 mm, PVC• Tension d'alimentation: 10-30Vdc• Dimensions (l x H x P): 12,2 mm x 41,8 mm x 17,3 mm• Matériau du boîtier: Plastique, ABS• Indice de protection: IP66, IP67• Température de fonctionnement: –40 °C .. . +60 °C• Série: W4S-3

Capteur photoélectrique• Format: Cylindrique M18 x 1, faisceau axial• Principe du capteur: Barrière réflex• Principe de détection: Barrage sur réflecteur• Distance de détection Sn: 3,5 m (RL110) • Réglage: Aucun• Source d'émission: LED, Lumière rouge, Polarisée• Sortie de commutation: TRIAC• Type de commutation: Contact à fermeture (NO)• Temps de réponse: 20 ms• Fréquence de commutation: 25 Hz• Raccordement: Connecteur mâle M12 4 pôles• Tension d'alimentation: 20...253Vac/50-60Hz • Diamètre: Ø 18 mm• Longueur totale du boîtier: 94.4 mm• Longueur de filetage utile: 57.5 mm• Matériau boîtier: PBT• Indice de protection: IP67• Température de fonctionnement: - 25°C…+ 60° C (hors gel)• Homologations: CE, cURus• Accessoires fournis: Écrous M18 x 1• Série: MV
