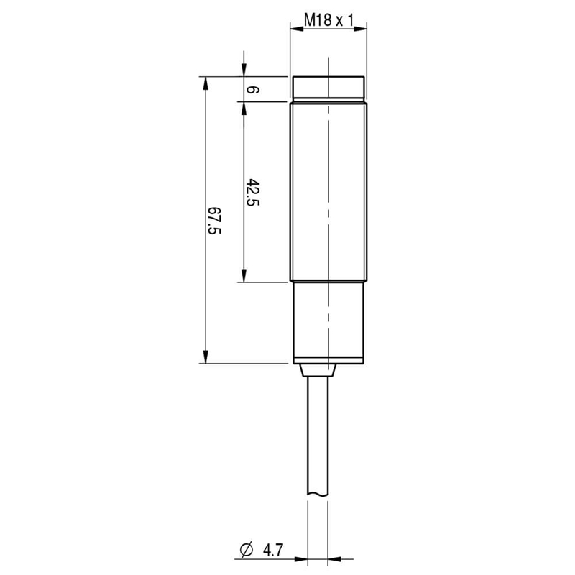

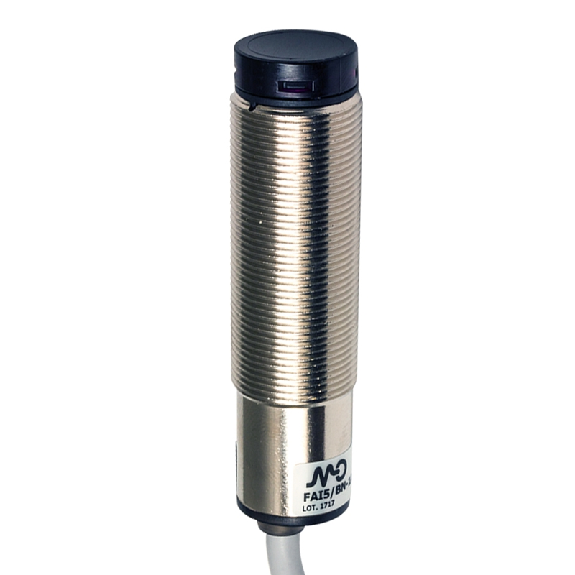

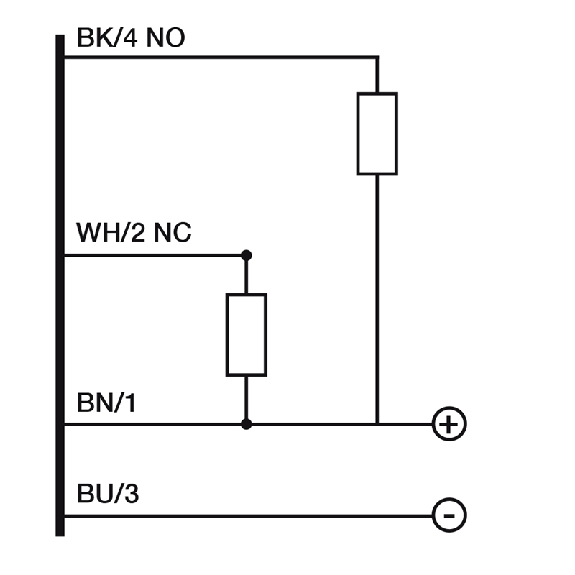

Cellule Barrage (R) M18 NPN IR LO/DO Métal Axial Câble 2m

Photoelectric sensor Receiver 16-32 m AC . Relay without fixing slide conn . M12

Cellule EAP PNP P=600mm Pot. IR LO/DO / M12 4P > Caractéristiques : Principe de fonctionnement : Détecteur à réflexion directe Principe de fonctionnement, détail : Élimination d'arrière-plan Distance de commutation max. : 20 mm ... 600 mm 1) Distance de commutation : 20 mm ... 600 mm Faisceau de l’émetteur : Source d'émission : LED 2) Taille du spot lumineux (distance) : Ø 6 mm (200 mm) Caractéristiques LED : Longueur d'onde : 850 nm Réglage : Potentiomètre, 5 tours Caractéristiques spécifiques : Boîtier avec revêtement en téflon Applications spéciales : Environnements humides et hygiéniques 1) Objet avec 90 % de coefficient de rémission (par rapport au blanc standard selon DIN 5033). 2) Durée de vie moyenne de 100.000 h à TU = + 25°C. > Grandeurs caractéristiques relatives à la sécurité : MTTFD : 533 années DCavg : 0 % TM (durée d'utilisation) : 20 années > Caractéristiques électriques : Tension d’alimentation UB : 10 V DC ... 30 V DC 1) Ondulation résiduelle : < 5 Vss 2) Consommation: 55 mA 3) Classe de protection : III Sortie numérique : Type : PNP Courant de sortie Imax. : ≤ 100 mA Temps de réponse : ≤ 330 µs 4) Fréquence de commutation : 1.500 Hz 5) Type de commutation : Commutation claire/sombre Fonction de commutation : Antivalent Protections électriques : A 6) C 7) D 8) 1) Valeurs limites pour fonctionnement en réseau protégé contre les courts-circuits max. 8 A. 2) Ne doit pas être supérieur ou inférieur aux valeurs de tolérance Uv. 3) Sans charge. 4) Durée du signal sur charge ohmique. 5) Pour un rapport clair/sombre de 1:1. 6) A = raccordements UV protégés contre les inversions de polarité. 7) C = suppression des impulsions parasites. 8) D = sorties protégées contre les courts-circuits et les surcharges. > Caractéristiques mécaniques : Dimensions (l x H x P) : 15,6 mm x 48,5 mm x 42 mm Raccordement : Connecteur M12, 4 pôles Matériau : Boîtier : Revêtement PTFE > Caractéristiques ambiantes : Indice de protection : IP66 IP67 IP69K Température de fonctionnement : –40 °C ... +60 °C Température ambiante d’entreposage : –40 °C ... +75 °C

Capteur photoélectrique multi-tâches• Type: R• Principe du capteur: Détecteur à réflexion directe• Principe de détection: Élimination d'arrière-plan• Distance de commutation max.: 500 .. . 1000 mm• Source d'émission: LED, Lumière infrarouge• Taille du spot lumineux (distance): Ø 20 mm (500 mm)• Sortie de commutation: PNP• Mode de commutation: Commutation sombre• Fréquence de commutation: 250 Hz• Raccordement: Connecteur mâle M12, 4 pôles• Tension d'alimentation: 10-30Vdc• Dimensions (l x H x P): 20,6 mm x 99,2 mm x 48,9 mm• Matériau du boîtier: Plastique, ABS• Indice de protection: IP67• Température de fonctionnement: –40 °C .. . +60 °C• Série: ZoneControl

Cellule EAP PNP/NPN P=500mm Teach IO-Link PinPoint LO/DO / M12 4P > Caractéristiques : Principe de fonctionnement : Détecteur à réflexion directe Principe de fonctionnement, détail : Élimination d'arrière-plan, Technologie Line-Spot Distance de commutation : Distance de commutation min. : 10 mm Distance de commutation max. : 500 mm Plage de réglage seuil de commutation pour l’élimination de l’arrière-plan : 100 mm ... 500 mm Objet de référence : Objet avec 90 % de coefficient de rémission (par rapport au blanc standard selon DIN 5033) Distance minimale entre la distance de commutation réglée et l’arrière-plan (noir 6 % / blanc 90 %) : 15 mm, à une distance de 200 mm Plage de distance de commutation conseillée pour la meilleure performance : commutation conseillée pour la meilleure performance 150 mm ... 250 mm • Faisceau de l’émetteur : Source d'émission : LED PinPoint Type de lumière : Lumière rouge visible Forme du spot lumineux : Linéaire Taille du spot lumineux (distance) : 3 mm x 30 mm (200 mm) Diffusion maximale du faisceau de transmission autour de l’axe de transmission normalisé (angle de strabisme) : < +/- 1,0° (à TU = +23 °C) • Caractéristiques LED : Référence normative : EN 62471:2008-09 | CEI 62471:2006, modifié Identification des groupes à risque par LED : Groupe libre Longueur d'onde : 635 nm Durée de vie moyenne : 100.000 h à TU = +25 °C • Réglage : Bouton poussoir rotatif : BluePilot: pour le réglage de la distance de commutation IO-Link : Pour le réglage des paramètres du capteur et des fonctions Smart Tasks • Affichage : LED bleue : BluePilot : indication de la distance de commutation LED verte : Afficheur d'état Activé en permanence : mise sous tension ,Clignotant : mode IO-Link LED jaune : État réception de lumière Activé en permanence : Objet présent Désactivé en permanence : Objet absent Caractéristiques spécifiques : Spot lumineux en forme de ligne Applications spéciales : Détection d'objets perforés • Grandeurs caractéristiques relatives à la sécurité : MTTFD : 629 années DCavg : 0 % TM (durée d'utilisation) : 20 années (EN ISO 13849) Taux d’utilisation : 60 % > Interface de communication : IO-Link : ✔ , V1.1 Taux de transfert des données : COM2 (38,4 kBaud) Temps de cycle : 2,3 ms Longueur de données de process : 16 Bit Structure de données de process : Bit 0 = signal de commutation QL1 Bit 1 = signal de commutation QL2 Bit 2 à 15 = vide VendorID : 26 DeviceID HEX : 0x800168 DeviceID DEC : 8388968 Type Masterport compatible : A Prise en charge du mode SIO : Oui > Caractéristiques électriques : Tension d’alimentation UB : 10 V DC ... 30 V DC 1) Ondulation résiduelle : ≤ 5 Vss Catégorie d'utilisation : DC-12 (selon EN 60947-5-2) DC-13 (selon EN 60947-5-2) Consommation : ≤ 30 mA, sans charge. À UB = 24 V Classe de protection : III • Sortie numérique : Nombre : 2 (antivalent) Type : Push-pull : PNP/NPN Tension du signal PNP HAUT / BAS : Env. UB-2,5 V / 0 V Tension du signal NPN HAUT / BAS : Env. UB / < 2,5 V Courant de sortie Imax. : ≤ 100 mA Circuits de protection Entrées : Protégé contre l'inversion de polarité Résistant au courant de surcharge et aux courts-circuits Temps de réponse : ≤ 500 µs 2) Répétabilité (temps de réponse) : 150 µs Fréquence de commutation : 1.000 Hz 3) • Affectation des broches/fils : Fonction broche 4 / noir (BK) : Sortie numérique, commutation claire, objet présent → sortie QL1 HIGH ; communication IO-Link C Fonction broche 4 / noir (BK) - Détail : La fonction broche 4, fonction du capteur est configurable, autres réglages possibles via IO-Link Fonction broche 2 / blanc (WH) : Sortie numérique, commutation sombre, objet présent sortie ǬL1 LOW Fonction broche 2 / blanc (WH) - Détail : La fonction broche 2, fonction du capteur est configurable, autres réglages possibles via IO-Link 1) Valeurs limites. 2) Durée du signal sur charge ohmique en mode commutation. 3) Pour un rapport clair/sombre de 1:1. > Caractéristiques mécaniques : Dimensions (l x H x P) : 20 mm x 55,7 mm x 42 mm Raccordement : Connecteur M12, 4 pôles Matériau : Boîtier : Plastique, VISTAL® Vitre frontale : Plastique, PMMA Connecteur mâle : Plastique, VISTAL® Couple de serrage max. des vis de fixation : 1,3 Nm > Caractéristiques ambiantes : Indice de protection : IP66 (EN 60529) IP67 (EN 60529) IP69 (EN 60529) 1) Température de fonctionnement : –40 °C ... +60 °C Température ambiante d’entreposage : –40 °C ... +75 °C Immunité aux chocs : 50 g, 11 ms (25 chocs positifs et 25 négatifs le long des axes X, Y, Z, soit 150 chocs au total (EN60068-2-27)) 50 g, 6 ms (5.000 chocs positifs et 5.000 négatifs le long des axes X, Y, Z, soit 30.000 chocs au total (EN60068-2-27)) Immunité aux vibrations : 10 Hz ... 2.000 Hz (Amplitude 0,5 mm / 10 g, 20 Sweeps sur les axes X, Y, Z, 1 octave/min, (EN60068-2-6)) Humidité de l'air : 35 % ... 95 %, humidité relative (pas de buée) Compatibilité électromagnétique (CEM) : EN 60947-5-2 Résistance aux produits de nettoyage: ECOLAB 1) Remplace IP69K selon ISO 20653: 2013-03. > Smart Task : Désignation Smart Task : Logique de base Fonction logique : Direct ET OU Fenêtre Hystérésis • Fonction minuterie : Désactivé Retard à l'enclenchement Retard au déclenchement Retard à l'enclenchement et au déclenchement Impulsion One Shot Onduleur : Oui Fréquence de commutation : SIO Logic: 800 Hz 1) IOL: 650 Hz 2) Temps de réponse : SIO Logic: 600 µs 1) IOL: 750 µs 2) Répétabilité : SIO Logic: 300 µs 1) IOL: 400 µs 2) Signal de commutation : Signal de commutation QL1 : Sortie de commutation Signal de commutation ǬL1 : Sortie de commutation 1) Utilisation des fonctions Smart-Task sans communication IO-Link (mode SIO). 2) Utilisation des fonctions Smart-Task avec fonction de communication IO-Link.

Capteur photoélectrique• Format: Parallélépipédique• Principe du capteur: Détecteur à réflexion directe • Principe de détection: Élimination d'arrière-plan • Distance de commutation max.: 4 mm .. . 120 mm • Réglage: Potentiomètre, 5 tours• Source d'émission: LED PinPoint, Lumière rouge visible• Taille du spot lumineux (distance): Ø 2,5 mm (50 mm)• Sortie de commutation: PNP• Type de commutation: Antivalente• Mode de commutation: Commutation claire• Fréquence de commutation: 1.000 Hz• Interface de communication: -• Raccordement: Câble avec connecteur mâle M8, 3 pôles, 100 mm, PVC• Tension d'alimentation: 10-30Vdc• Dimensions (l x H x P): 12,2 mm x 41,8 mm x 17,3 mm• Matériau du boîtier: Plastique, ABS• Indice de protection: IP66, IP67• Température de fonctionnement: –40 °C .. . +60 °C• Série: W4S-3

Capteur photoélectrique• Format: Cylindrique M18 x 1, faisceau axial• Principe du capteur: Barrière réflex• Principe de détection: Barrage sur réflecteur• Distance de détection Sn: 3,5 m (RL110) • Réglage: Aucun• Source d'émission: LED, Lumière rouge, Polarisée• Sortie de commutation: TRIAC• Type de commutation: Contact à fermeture (NO)• Temps de réponse: 20 ms• Fréquence de commutation: 25 Hz• Raccordement: Connecteur mâle M12 4 pôles• Tension d'alimentation: 20...253Vac/50-60Hz • Diamètre: Ø 18 mm• Longueur totale du boîtier: 94.4 mm• Longueur de filetage utile: 57.5 mm• Matériau boîtier: PBT• Indice de protection: IP67• Température de fonctionnement: - 25°C…+ 60° C (hors gel)• Homologations: CE, cURus• Accessoires fournis: Écrous M18 x 1• Série: MV
