Laser de mesure P=0,15-300m PNP/NPN (x2), PROFINET, SSI

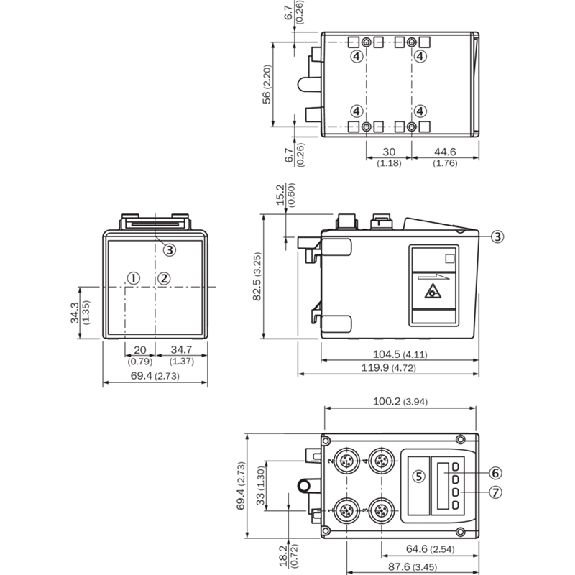

Capteur de distance à longue portée• Objet à mesurer: Réflecteur• Plage de mesure: 0,15 m .. . 100 m, sur bande réflecteur « Diamond Grade »• Répétabilité: 0,5 mm• Précision: ± 2 mm• Source d'émission: Laser, Lumière rouge visible, Classe 2• Chauffages: Non• Interface de communication: PROFINET• Tension d'alimentation: 18-30Vdc• Dimensions (l x H x P): 69,4 mm x 82,5 mm x 100,2 mm• Matériau du boîtier: Métal (aluminium moulé sous pression)• Indice de protection: IP65• Température d'utilisation: -20°C . . +55°C• Série: Dx100

Capteur laser de mesure de distance• Format: Parallélépipédique• Principe du capteur: Détecteur à réflexion directe • Distance de mesure Sd: de 30 .. . 130 mm• Résolution: 0,005 .. . 0,06 mm• Réglage: Teach-in: Touche / ext.• Source d'émission: Laser, Lumière rouge, Classe 2• Forme du faisceau: Point• Sortie analogique: 4-20mA / 0-10V• Sortie alarme: PNP• Raccordement: Connecteur mâle M12, 8 pôles, orientable• Tension d'alimentation: 12-28Vdc• Dimensions: 65 x 50 x 20,6 mm• Matériau du boîtier: Zinc moulé sous pression• Indice de protection: IP67• Température de fonctionnement: 0 .. . +50 °C

Capteur de mesure de distance• Format: Parallélépipédique• Principe de détection: Directe sur l'objet• Principe du capteur: Triangulation, optique collimaté• Portée: Réglable de 20 à 500 mm• Fidélité de répétition: 1 % P.E.• Résolution: 100...500 µm• Source d'émission: Laser à lumière rouge• Taille du spot lumineux: 1 x 6 mm à 500 mm• Sortie analogique: courant, 1…10 mA, linéaire croissant• Sortie de commutation: PNP/NPN (x2), push pull• Type de commutation: Contact à fermeture / ouverture (NO/NF)• Mode de commutation: Commutation claire / sombre• Mode de raccordement: Connecteur mâle M12 5 pôles, orientable• Tension d'alimentation: 18-30Vdc• Dimensions: 15 x 42,5 x 50 mm• Matériau du boîtier: Zinc, moulé sous pression, Aluminium• Classe de protection: IP67• Température ambiante: -10…50 °C• Série: 21M

Capteur de distance à longue portée• Objet à mesurer: Réflecteur• Plage de mesure: 0,15 m .. . 130 m, sur bande réflecteur « Diamond Grade »• Répétabilité: 2 mm• Précision: ± 5 mm• Source d'émission: Laser, Lumière rouge, Classe 2• Sortie de commutation: Push-pull : PNP/NPN (x2)• Interface de communication: CANopen• Raccordement: Connecteur mâle, M12, 5 pôles• Tension d'alimentation: 18-30Vdc• Dimensions (l x H x P): 61 mm x 85 mm x 166 mm• Matériau du boîtier: Métal (zinc moulé sous pression)• Indice de protection: IP65• Température de fonctionnement: –10 °C .. . +55 °C, (–10 °C .. . +75 °C, fonctionnement avec refroidisseur)• Série: DME4000

Capteur de mesure de déplacement• Format: Parallélépipédique• Technologie CMOS: Mesure sur cibles brillantes• Plage de mesure: 40 mm .. . 60 mm• Précision: ± 50 µm• Résolution: 5 µm• Source d'émission: Laser, Lumière rouge, Classe II• Taille typ . du spot lumineux (distance): 0,5 mm x 1 mm (50 mm)• Sortie analogique: 0-10V• Sortie numérique: 2 x PNP• Mode de raccordement: Connecteur mâle M12, 8 pôles, orientable• Tension d'alimentation: 12-24Vdc• Dimensions (l x H x P): 20,4 mm x 60 mm x 50 mm• Matériau du boîtier: PBT• Indice de protection: IP67• Température de fonctionnement: –10 °C .. . +40 °C• Série: OD Value

Capteur de distance à longue portée• Objet à mesurer: Réflecteur• Plage de mesure: 0,15 m .. . 70 m, sur bande réflecteur « Diamond Grade »• Répétabilité: 0,5 mm• Interface de communication: Série• Précision: ± 2 mm• Source d'émission: Laser, Lumière rouge, Classe 2• Série: DME5000
