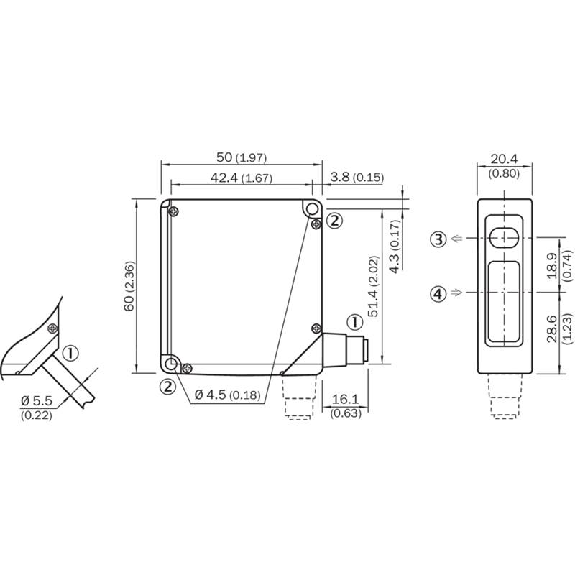

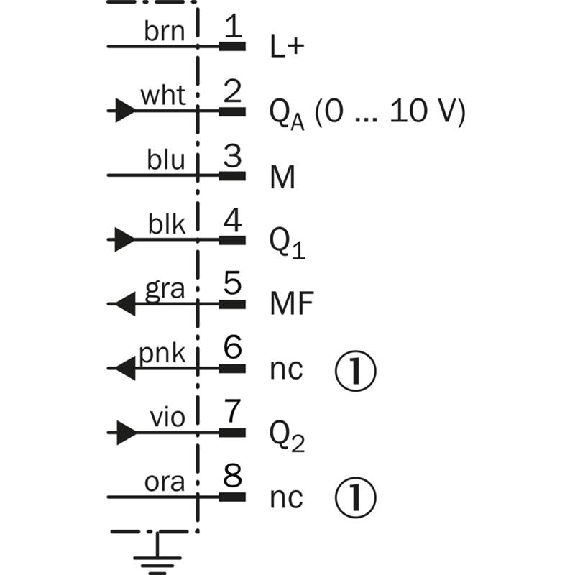

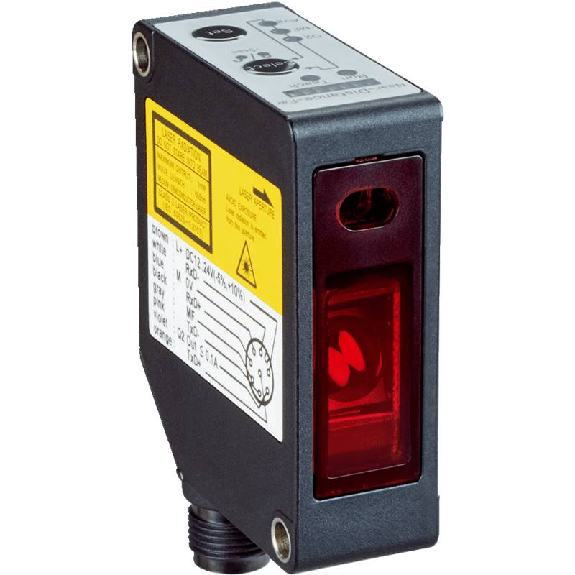

Laser de mesure CMOS P=40-60mm 0-10V, PNP (x2), M12 8P

Détecteur de mesure de distances• Version: IO-Link mesure• Distance de mesure Sd: 30 .. . 250 mm• Réglage: Teach-in et IO-Link• Résolution: 500 … 10000 µm• Source d'émission: Diode laser rouge, pulsée, Classe 1• Forme du faisceau: Point• Sortie commutation: Push-pull• Interface de communication: IO-Link V1.1, 230,4 kBaud (COM 3)• Raccordement: Connecteur mâle M8, 4 pôles• Tension d'alimentation: 11-30Vdc• Dimensions (L x H x P): 12,9 x 32,3 x 23 mm• Matériau du boîtier: Plastique (ASA, PmmA)• Indice de protection: IP67• Température de fonctionnement: -10 … +60 °C• Série: O300

Capteur compact laser de mesure de distances• Type: CMOS• Portée: 100mm ±35mm• Sortie de contrôle: 1 sortie PNP (Light-ON/Dark-ON sélectionnable), courant de charge : 50mA maxi.• Sortie analogique: Sortie tension : 0 à +5V (Alarme : +5,2V), impédance de sortie : 100 Ohm• Interface de communication: IO-Link V1.1• Communication Output (C/Q): Baud Rate: COM3 (230.4 kbps)• Mode de raccordement: Câble 2 m• Tension d’alimentation: 12 à 24V DC +/-10%• Dimensions: 20 x 44 x 25mm• Température ambiante: -10 à +45°C• Série: HG-C

Capteur de mesure de distance laser, portée 200 mm ±80 mm, PNP, 0-5V, IO Link, câble avec connecteur M12, 4 pôles, 0.3 m

Capteur de mesure de distance• Format: Parallélépipédique• Principe de détection: Directe sur l'objet• Principe du capteur: Triangulation, optique collimaté• Portée: Réglable de 20 à 500 mm• Fidélité de répétition: 1 % P.E.• Résolution: 100...500 µm• Source d'émission: Laser à lumière rouge• Taille du spot lumineux: 1 x 6 mm à 500 mm• Sortie analogique: courant, 1…10 mA, linéaire croissant• Sortie de commutation: PNP/NPN (x2), push pull• Type de commutation: Contact à fermeture / ouverture (NO/NF)• Mode de commutation: Commutation claire / sombre• Mode de raccordement: Connecteur mâle M12 5 pôles, orientable• Tension d'alimentation: 18-30Vdc• Dimensions: 15 x 42,5 x 50 mm• Matériau du boîtier: Zinc, moulé sous pression, Aluminium• Classe de protection: IP67• Température ambiante: -10…50 °C• Série: 21M

Réflexion directe, laser visible classe 2, 300 ± 150 mm, spot rond, résolution 30 µm, PNP, câble 2 m

Réflexion directe, laser visible classe 2, 600 ± 400 mm, spot rond, résolution 80 µm, PNP, câble 50 cm avec connecteur

Capteur de mesure de déplacement• Format: Parallélépipédique• Technologie CMOS: Mesure sur cibles brillantes• Plage de mesure: 60 mm .. . 180 mm• Précision: ± 300 µm• Résolution: 30 µm• Source d'émission: Laser, Lumière rouge, Classe II• Taille typ . du spot lumineux (distance): 1 mm x 1,5 mm (120 mm)• Sortie analogique: 0-10V• Sortie numérique: 2 x PNP• Mode de raccordement: Câble, 2 m• Tension d'alimentation: 12-24Vdc• Dimensions (l x H x P): 20,4 mm x 60 mm x 50 mm• Matériau du boîtier: PBT• Indice de protection: IP67• Température de fonctionnement: –10 °C .. . +40 °C• Série: OD Value

Capteur laser de mesure de distance• Format: Parallélépipédique• Principe du capteur: Détecteur à réflexion directe • Distance de mesure Sd: de 30 .. . 130 mm• Résolution: 0,005 .. . 0,06 mm• Réglage: Teach-in: Touche / ext.• Source d'émission: Laser, Lumière rouge, Classe 2• Forme du faisceau: Point• Sortie analogique: 4-20mA / 0-10V• Sortie alarme: PNP• Raccordement: Connecteur mâle M12, 8 pôles, orientable• Tension d'alimentation: 12-28Vdc• Dimensions: 65 x 50 x 20,6 mm• Matériau du boîtier: Zinc moulé sous pression• Indice de protection: IP67• Température de fonctionnement: 0 .. . +50 °C

Détecteur de mesure de distances• Version: OM70 laser ligne• Distance de mesure Sd: 100 … 600 mm• Plage de mesure Mr: 500 mm• Réglage: Touch Display, RS485• Résolution: 3 … 24 µm• Reproductibilité: 1 … 9 µm• Source d'émission: Laser, Lumière rouge, Classe 2• Forme du faisceau: Ligne• Circuit de sortie: Analogique et RS 485• Signal de sortie: 4-20mA / 0-10V• Sortie commutation: Push-pull• Fréquence de mesure: 2500 Hz• Interface de communication: RS485• Raccordement: Connecteur M12 8-pôles• Tension d'alimentation: 15-28Vdc• Dimensions: 26 x 74 x 55 mm• Matériau du boîtier: Aluminium• Indice de protection: IP67• Température de fonctionnement: -10 .. . +50 °C• Série: OM70

Capteur de distance à longue portée• Objet à mesurer: Réflecteur• Plage de mesure: 0,15 m .. . 100 m, sur bande réflecteur « Diamond Grade »• Répétabilité: 0,5 mm• Précision: ± 2 mm• Source d'émission: Laser, Lumière rouge visible, Classe 2• Chauffages: Non• Interface de communication: PROFINET• Tension d'alimentation: 18-30Vdc• Dimensions (l x H x P): 69,4 mm x 82,5 mm x 100,2 mm• Matériau du boîtier: Métal (aluminium moulé sous pression)• Indice de protection: IP65• Température d'utilisation: -20°C . . +55°C• Série: Dx100

Capteur de distance à longue portée• Objet à mesurer: Réflecteur• Plage de mesure: 0,15 m .. . 300 m, sur bande réflecteur « Diamond Grade »• Répétabilité: 2 mm• Précision: ± 3 mm• Source d'émission: Laser, Lumière rouge visible, Classe 2• Chauffages: non• Interface de communication: PROFINET• Entrée multifonction (MF): 1 • Raccordement: Connecteur mâle, M12, compatible SPEEDCON™• Tension d'alimentation: 18-30Vdc• Dimensions (l x H x P): 69,4 mm x 82,5 mm x 100,2 mm• Matériau du boîtier: Métal (aluminium moulé sous pression)• Indice de protection: IP65• Température d'utilisation: -20°C . . +55°C• Série: Dx100

Capteur de distance à longue portée• Plage de mesure: 0,15 m .. . 300 m, sur bande réflecteur « Diamond Grade »• Répétabilité: 0,5 mm• Précision: ± 2 mm• Interface de communication: PROFINET, SSI• Sortie numérique: 2 x push-pull : PNP/NPN• Chauffages: Non• Fréquence de modulation: Fixe• Série: Dx100

Capteur de distance à longue portée• Objet à mesurer: Réflecteur• Plage de mesure: 0,15 m .. . 70 m, sur bande réflecteur « Diamond Grade »• Répétabilité: 0,5 mm• Interface de communication: Série• Précision: ± 2 mm• Source d'émission: Laser, Lumière rouge, Classe 2• Série: DME5000

Capteur de distance à longue portée• Objet à mesurer: Réflecteur• Plage de mesure: 0,15 m .. . 130 m, sur bande réflecteur « Diamond Grade »• Répétabilité: 2 mm• Précision: ± 5 mm• Source d'émission: Laser, Lumière rouge, Classe 2• Sortie de commutation: Push-pull : PNP/NPN (x2)• Interface de communication: CANopen• Raccordement: Connecteur mâle, M12, 5 pôles• Tension d'alimentation: 18-30Vdc• Dimensions (l x H x P): 61 mm x 85 mm x 166 mm• Matériau du boîtier: Métal (zinc moulé sous pression)• Indice de protection: IP65• Température de fonctionnement: –10 °C .. . +55 °C, (–10 °C .. . +75 °C, fonctionnement avec refroidisseur)• Série: DME4000
