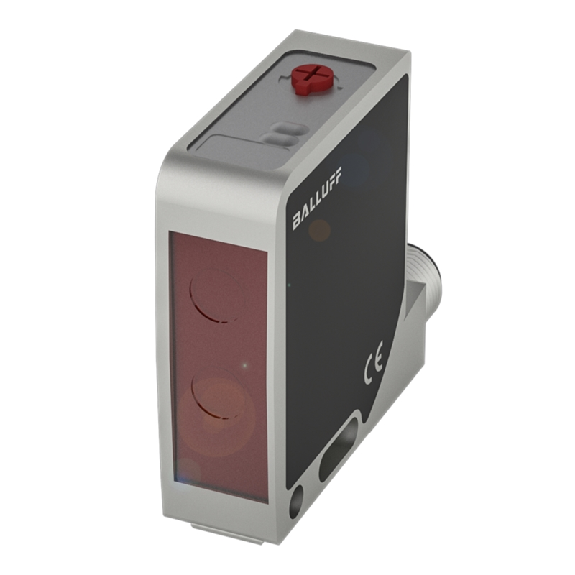

Laser de mesure P=20-500mm 1-10V PNP/NPN (x2) / M12 5P

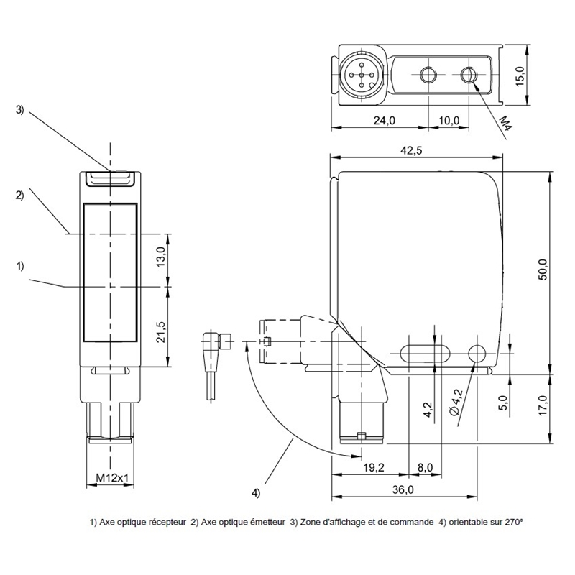

Capteur de mesure de distance• Format: Parallélépipédique• Principe de détection: Directe sur l'objet• Principe du capteur: Triangulation, optique collimaté• Portée: Réglable de 20 à 500 mm• Fidélité de répétition: 1 % P.E.• Résolution: 100...500 µm• Source d'émission: Laser à lumière rouge• Taille du spot lumineux: 1 x 6 mm à 500 mm• Sortie analogique: courant, 4…20 mA, linéaire croissant• Sortie de commutation: PNP/NPN (x2), push pull• Type de commutation: Contact à fermeture / ouverture (NO/NF)• Mode de commutation: Commutation claire / sombre• Mode de raccordement: Connecteur mâle M12 5 pôles, orientable• Tension d'alimentation: 18-30Vdc• Dimensions: 15 x 42,5 x 50 mm• Matériau du boîtier: Zinc, moulé sous pression, Aluminium• Classe de protection: IP67• Température ambiante: -10…50 °C• Série: 21M

Capteur de mesure de distance• Format: Parallélépipédique• Principe de fonctionnement: Triangulation• Principe de détection Optique divergente• Portée: 100...600 mm• Précision: ±1,5 % P.E . • Fidélité de répétition: 0.5 % FS• Résolution: 100...500 µm• Réglage: Touche (2x)• Sortie analogique: Tension 1…10 V• Caractéristique de sortie: Linéaire croissant/décroissant• Taille du spot lumineux: Ø 15 mm à 600 mm• Source d'émission: Laser, Lumière rouge• Sortie de commutation: PNP/NPN • Type de commutation: Contact à fermeture / ouverture (NO/NF)• Mode de commutation: Commutation claire / sombre• Mode de raccordement: Connecteur mâle M12, 5 pôles• Tension d'alimentation: 18-30Vdc• Dimensions: 30 x 100,5 x 73,2 mm• Matériau du boîtier: Zinc, moulé sous pression• Classe de protection: IP65• Température ambiante: -20…50 °C• Homologation / conformité: CE, EAC, WEEE • Série: 66M

Capteur de mesure de distance• Format: Parallélépipédique• Principe de fonctionnement: Triangulation• Principe de détection Optique divergente• Portée: 150...2000 mm• Précision: ±1,5 % P.E . • Fidélité de répétition: 0.5 % FS• Résolution: 1...3 mm• Réglage: Touche (2x)• Sortie analogique: Tension 1…10 V• Caractéristique de sortie: Linéaire croissant/décroissant• Source d'émission: Laser, Lumière rouge• Taille du spot lumineux: 2 x 6 mm à 2 m• Sortie de commutation: PNP/NPN• Type de commutation: Contact à fermeture / ouverture (NO/NF)• Mode de commutation: Commutation claire / sombre• Mode de raccordement: Connecteur mâle M12, 5 pôles• Tension d'alimentation: 18-30Vdc• Dimensions: 30 x 100,5 x 73,2 mm• Matériau du boîtier: Zinc, moulé sous pression• Classe de protection: IP65• Température ambiante: -20…50 °C• Homologation / conformité: CE, EAC, WEEE • Série: 66M

Capteur de mesure de distance• Format: Parallélépipédique• Principe de détection: Directe sur l'objet• Principe du capteur: Triangulation, optique collimaté• Portée: Réglable de 20 à 200 mm• Fidélité de répétition: 1 % P.E.• Résolution: 100...200 µm• Source d'émission: Laser à lumière rouge• Taille du spot lumineux: Ø 1 mm à 200 mm• Sortie analogique: courant, 4…20 mA, linéaire croissant• Sortie de commutation: PNP/NPN (x2), push-pull• Type de commutation: Contact à fermeture / ouverture (NO/NF)• Mode de commutation: Commutation claire / sombre• Fréquence de commutation: 70 Hz• Mode de raccordement: Connecteur mâle M12 5 pôles, orientable• Tension d'alimentation: 18-30Vdc• Dimensions: 15 x 42,5 x 50 mm• Matériau du boîtier: Zinc, moulé sous pression, Aluminium• Classe de protection: IP67• Température ambiante: -10…50 °C• Homologation / conformité: CE, cULus, EAC, WEEE • Série: 21M

Capteur de distance à moyenne portée• Format: Parallélépipédique• Plage de mesure: 200 mm .. . 10.000 mm• Affichage: Écran LCD, 2 x LED • Résolution: 1 mm• Répétabilité: max . 2,5 mm• Précision de mesure: ± 10 mm• Temps de réponse minimal: 20 ms• Source d'émission: Laser, Lumière rouge visible, Classe 2• Taille typ . du spot lumineux (distance): 15 mm x 15 mm (10 m)• Sortie analogique: 0-10 V• Sortie numérique: 1 x PNP• Entrée multifonction (MF): 1 x• Mode de raccordement: Connecteur mâle, M12, 5 pôles • Tension d'alimentation: 10-30Vdc• Matériau du boîtier: Zinc moulé sous pression• Indice de protection: IP65 • Température de fonctionnement: –30 °C .. . +65 °C• Série: Dx50

Capteur de mesure de distance• Format: Parallélépipédique• Principe de détection: Directe sur l'objet• Principe du capteur: Triangulation, optique collimaté• Portée: Réglable de 25 à 45 mm• Fidélité de répétition: 1 % P.E.• Résolution: max . 30 µm• Source d'émission: Laser à lumière rouge• Taille du spot lumineux: Ø 1 mm à 45 mm• Sortie analogique: courant, 4…20 mA, linéaire croissant• Sortie de commutation: PNP/NPN (x2), push-pull• Type de commutation: Contact à fermeture / ouverture (NO/NF)• Mode de commutation: Commutation claire / sombre• Fréquence de commutation: 70 Hz• Mode de raccordement: Connecteur mâle M12 5 pôles, orientable• Tension d'alimentation: 18-30Vdc• Dimensions: 15 x 42,5 x 50 mm• Matériau du boîtier: Zinc, moulé sous pression, Aluminium• Classe de protection: IP67• Température ambiante: -10…50 °C• Homologation / conformité: CE, cULus, EAC, WEEE • Série: 21M

Capteur de distance à moyenne portée• Format: Parallélépipédique• Plage de mesure: 200 mm .. . 10.000 mm• Résolution: 1 mm• Répétabilité: max . 2,5 mm• Précision: ± 10 mm• Temps de réponse minimal: 10 ms• Source d'émission: Laser, Lumière rouge, Classe 2• Taille typ . du spot lumineux (distance): 15 mm x 15 mm (10 m)• Sortie numérique: 2 x NPN• Entrée multifonction (MF): 1 x• Mode de raccordement: Connecteur mâle, M12, 5 pôles• Tension d'alimentation: 10-30Vdc• Dimensions (l x H x P): 36,1 mm x 62,7 mm x 57,7 mm• Matériau du boîtier: Métal (zinc moulé sous pression)• Indice de protection: IP65• Température de fonctionnement: –30 °C .. . +65 °C• Série: Dx50

Capteur de mesure de déplacement• Format: Parallélépipédique• Plage de mesure: 50 mm .. . 150 mm• Résolution: 20 µm (90%)• Linéarité: ± 100 µm• Répétabilité: 30 µm• Source d'émission: Laser, Lumière rouge, Classe I (EN 60825-1)• Taille typ . du spot lumineux (distance): 700 µm x 600 µm (100 mm)• Sortie analogique: 0-10V• Sortie numérique: 1 x PNP/NPN, au choix• Mode de raccordement: Câble avec connecteur mâle M12, 5 pôles, 30 cm• Matériau du boîtier: Acier inoxydable• Série: OD Mini

Capteur de distance à moyenne portée• Format: Parallélépipédique• Plage de mesure: 200 mm .. . 10.000 mm• Résolution: 1 mm• Répétabilité: max . 2,5 mm• Précision: ± 10 mm• Temps de réponse minimal: 20 ms• Source d'émission: Laser, Lumière rouge, Classe 1• Taille typ . du spot lumineux (distance): 15 mm x 15 mm (10 m)• Sortie numérique: 2 x PNP• Entrée multifonction (MF): 1 x• Mode de raccordement: Connecteur mâle, M12, 5 pôles• Tension d'alimentation: 10-30Vdc• Dimensions (l x H x P): 36,1 mm x 62,7 mm x 57,7 mm• Matériau du boîtier: Métal (zinc moulé sous pression)• Indice de protection: IP65• Température de fonctionnement: –30 °C .. . +65 °C• Série: Dx50

Capteur de distance à moyenne portée• Format: Parallélépipédique• Plage de mesure: 200 mm .. . 10.000 mm• Résolution: 1 mm• Répétabilité: max . 2,5 mm• Précision: ± 10 mm• Temps de réponse minimal: 10 ms• Source d'émission: Laser, Lumière rouge, Classe 2• Taille typ . du spot lumineux (distance): 15 mm x 15 mm (10 m)• Sortie numérique: 2 x PNP• Entrée multifonction (MF): 1 x• Mode de raccordement: Connecteur mâle, M12, 5 pôles• Tension d'alimentation: 10-30Vdc• Dimensions (l x H x P): 36,1 mm x 62,7 mm x 57,7 mm• Matériau du boîtier: Métal (zinc moulé sous pression)• Indice de protection: IP65• Température de fonctionnement: –30 °C .. . +65 °C• Série: Dx50

Capteur de mesure de distance• Format: Parallélépipédique• Principe de détection: Directe sur l'objet• Principe du capteur: Mesure de la propagation de la lumière, optique collimaté• Portée: 100...5000 mm• Fidélité de répétition: 0,024 % P.E.• Résolution: max . 5,0 mm• Source d'émission: Laser à lumière rouge• Taille du spot lumineux: 5.5 x 7 mm à 5 m • Sortie analogique: 0…10 V linéaire croissant/décroissant• Sortie de commutation: PNP/NPN/Auto-Detect• Type de commutation: Contact à fermeture/ouverture (NO/NF)• Mode de commutation: Commutation claire/sombre• Fréquence de commutation: 250 Hz• Raccordement: Connecteur mâle M12 5 pôles• Tension d'alimentation: 18-30Vdc• Dimensions: 51 x 23 x 52,4 mm• Matériau du boîtier: ABS• Classe de protection: IP67; IP69K (DIN 40050)• Température ambiante: -40...50 °C• Homologation / conformité: CE, cULus, EAC, Ecolab, WEEE• TYpe: Washdown• Série: 23K

Capteur de distance à moyenne portée• Format: Parallélépipédique• Plage de mesure: 200 mm .. . 20.000 mm• Affichage: Écran LCD, 2 x LED • Résolution: 1 mm• Répétabilité: max: 1 mm• Précision de mesure: ± 7 mm• Temps de réponse minimal: 15 ms• Source d'émission: Laser, Lumière rouge visible, Classe 2• Taille typ . du spot lumineux (distance): 15 mm x 15 mm (10 m)• Sortie analogique: 4-20mA• Sortie numérique: 1 x NPN• Entrée multifonction (MF): 1 x• Mode de raccordement: Connecteur mâle, M12, 5 pôles • Tension d'alimentation: 10-30Vdc• Matériau du boîtier: Zinc moulé sous pression• Indice de protection: IP65 • Température de fonctionnement: –30 °C .. . +65 °C• Série: Dx50

Capteur de distance à moyenne portée• Format: Parallélépipédique• Plage de mesure: 200 mm .. . 10.000 mm• Affichage: Écran LCD, 2 x LED • Résolution: 1 mm• Répétabilité: max . 2,5 mm• Précision de mesure: ± 10 mm• Temps de réponse minimal: 20 ms• Source d'émission: Laser, Lumière rouge visible, Classe 1• Taille typ . du spot lumineux (distance): 15 mm x 15 mm (10 m)• Sortie analogique: 0-10V• Sortie numérique: 1 x NPN• Entrée multifonction (MF): 1 x• Mode de raccordement: Connecteur mâle, M12, 5 pôles • Tension d'alimentation: 10-30Vdc• Matériau du boîtier: Zinc moulé sous pression• Indice de protection: IP65 • Température de fonctionnement: –30 °C .. . +65 °C• Série: Dx50

Capteur de distance à moyenne portée• Format: Parallélépipédique• Plage de mesure: 200 mm .. . 10.000 mm• Affichage: Écran LCD, 2 x LED • Résolution: 1 mm• Répétabilité: max . 2,5 mm• Précision de mesure: ± 10 mm• Temps de réponse minimal: 20 ms• Source d'émission: Laser, Lumière rouge visible, Classe 1• Taille typ . du spot lumineux (distance): 15 mm x 15 mm (10 m)• Sortie analogique: 4-20 mA• Sortie numérique: 1 x NPN• Entrée multifonction (MF): 1 x• Mode de raccordement: Connecteur mâle, M12, 5 pôles • Tension d'alimentation: 10-30Vdc• Matériau du boîtier: Zinc moulé sous pression• Indice de protection: IP65 • Température de fonctionnement: –30 °C .. . +65 °C• Série: Dx50

Capteur de distance à moyenne portée• Format: Parallélépipédique• Plage de mesure: 200 mm .. . 10.000 mm• Affichage: Écran LCD, 2 x LED • Résolution: 1 mm• Répétabilité: max . 2,5 mm• Précision de mesure: ± 10 mm• Temps de réponse minimal: 20 ms• Source d'émission: Laser, Lumière rouge visible, Classe 2• Taille typ . du spot lumineux (distance): 15 mm x 15 mm (10 m)• Sortie analogique: 4-20 mA• Sortie numérique: 1 x NPN• Entrée multifonction (MF): 1 x• Mode de raccordement: Connecteur mâle, M12, 5 pôles • Tension d'alimentation: 10-30Vdc• Matériau du boîtier: Zinc moulé sous pression• Indice de protection: IP65 • Température de fonctionnement: –30 °C .. . +65 °C• Série: Dx50
