Laser de mesure Point P=30-250mm PushPull IO-Link / M08 4P

Capteur de mesure de distances• Format: Parallélépipédique• Distance de mesure Sd: 50 … 350 mm• Réglage: Teach-in: Touche / IO-Link• Reproductibilité: 2 … 30 µm• Source d'émission: Laser, Lumière rouge, Classe 2• Forme du faisceau: Point• Signal de sortie: Analogique et digital• Sortie analogique: 0 … 10 VDC / 0 … 5 VDC• Interface de communication: IO-Link V1.1, 230,4 kBaud (COM 3)• Raccordement: Connecteur mâle M8 4 pôles• Tension d'alimentation: 12-28Vdc• Dimensions (L x H x P): 13,6 mm x 49 mm x 40,3 mm• Matériau du boîtier: Zinc moulé sous pression• Classe de protection: IP67• Température de fonctionnement: -10 … +50 °C• Série: OM30

Capteur de mesure de distances• Format: Parallélépipédique• Distance de mesure Sd: 50 … 350 mm• Réglage: Teach-in: Touche / IO-Link• Reproductibilité: 2 … 30 µm• Source d'émission: Laser, Lumière rouge, Classe 2• Forme du faisceau: Point• Signal de sortie: Analogique et digital• Sortie analogique: 4 .. . 20 mA / 2 .. . 10 mA• Interface de communication: IO-Link V1.1, 230,4 kBaud (COM 3)• Raccordement: Connecteur mâle M8 4 pôles• Tension d'alimentation: 12-28Vdc• Dimensions (L x H x P): 13,6 mm x 49 mm x 40,3 mm• Matériau du boîtier: Zinc moulé sous pression• Classe de protection: IP67• Température de fonctionnement: -10 … +50 °C• Série: OM30

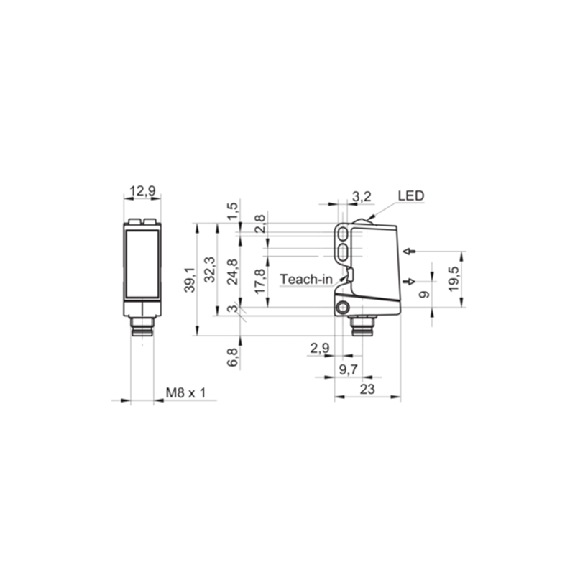

Capteur de mesure de déplacement• Format: Parallélépipédique• Plage de mesure: 50 mm .. . 250 mm• Résolution: 0,2 mm (90%)• Répétabilité: 0,6 mm• Source d'émission: Laser, Lumière rouge, Classe II (EN 60825-1)• Taille typ . du spot lumineux (distance): 2 mm x 1,3 mm (150 mm)• Sortie numérique: 1 x PNP/NPN, au choix• Mode de raccordement: Connecteur mâle M8, 4 pôles• Matériau du boîtier: Aluminium• Série: OD Mini

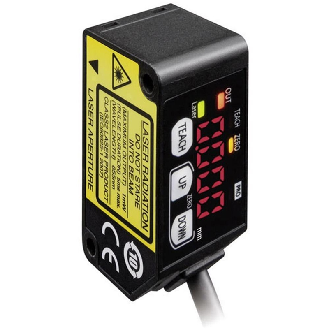

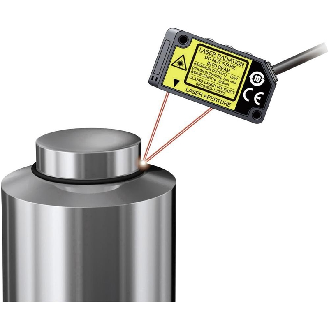

Capteur compact laser de mesure de distances de la série HG-C• Type: CMOS• Portée: 30mm ±5mm• Sortie de contrôle: 1 sortie PNP (Light-ON/Dark-ON sélectionnable), courant de charge : 50mA maxi.• Sortie analogique: Sortie tension : 0 à +5V (Alarme : +5,2V), impédance de sortie : 100 Ohm• Interface de communication: IO-Link V1.1• Communication Output (C/Q): Baud Rate: COM3 (230.4 kbps)• Mode de raccordement: Câble avec connecteur M12 4 pôles• Tension d’alimentation: 12 à 24V DC +/-10%• Dimensions: 20 x 44 x 25mm• Température ambiante: -10 à +45°C

Détecteur de mesure de distances• Distance de mesure Sd: 16 … 120 mm• Réglage: Teach-in: Touche / IO-Link.• Reproductibilité: 1 … 13 µm• Source d'émission: Laser, Lumière rouge, Classe 1• Forme du faisceau: Point• Circuit de sortie: Analogique et digital• Signal de sortie: 4-20 mA / 2-10 mA• Sortie commutation: Push-pull• Fréquence de mesure: 5000 Hz• Interface de communication: IO-Link V1.1, 230,4 kBaud (COM 3)• Raccordement: Connecteur mâle M8 4 pôles• Tension d'alimentation: 15-28Vdc• Dimensions (L x H x P): 13 x 37 x 34,5 mm• Matériau du boîtier: Zinc moulé sous pression• Face avant (optique): Verre• Indice de protection: IP67• Température de fonctionnement: -10 … +50 °C• Série: OM20

Détecteur de mesure de distances• Distance de mesure Sd: 16 … 26 mm• Réglage: Teach-in: Touche / IO-Link.• Reproductibilité: 1 µm • Source d'émission: Laser, Lumière rouge, Classe 1• Forme du faisceau: Point• Circuit de sortie: Analogique et digital• Signal de sortie: 0-10Vdc / 0-5Vdc• Sortie commutation: Push-pull• Fréquence de mesure: 5000 Hz• Interface de communication: IO-Link V1.1, 230,4 kBaud (COM 3)• Raccordement: Connecteur mâle M8 4 pôles• Tension d'alimentation: 12-28Vdc• Dimensions (L x H x P): 13 x 37 x 34,5 mm• Matériau du boîtier: Zinc moulé sous pression• Face avant (optique): Verre• Indice de protection: IP67• Température de fonctionnement: -10 … +50 °C• Série: OM20

Capteur laser de mesure de distance• Format: Parallélépipédique• Principe du capteur: Détecteur à réflexion directe • Distance de mesure Sd: 200 .. . 4000 mm• Résolution: 1,3 mm• Réglage: Teach-in (Touche / ext.)• Source d'émission: Laser, Lumière rouge, Classe 2• Forme du faisceau: Point (Ø 5 .. . 20 mm)• Sortie analogique: 0-10V• Sortie alarme: Push-pull• Raccordement: Connecteur mâle M12, 5 pôles, orientable• Tension d'alimentation: 15-28Vdc• Dimensions (l x H x D): 25,4 x 66 x 51 mm• Materiau du boîtier: Aluminium• Indice de protection: IP67• Température de fonctionnement: -25 .. . +50 °C• Série: OADM 250

Capteur laser de mesure de distance• Format: Parallélépipédique• Principe du capteur: Détecteur à réflexion directe • Distance de mesure Sd: 200 .. . 4000 mm• Résolution: 1,3 mm• Réglage: Teach-in (Touche / ext.)• Source d'émission: Laser, Lumière rouge, Classe 2• Forme du faisceau: Point • Sortie analogique: 4-20mA• Sortie alarme: Push-pull • Raccordement: Connecteur mâle M12, 5 pôles, orientable• Tension d'alimentation: 15-28Vdc• Dimensions (l x H x D): 25,4 x 66 x 51 mm• Materiau du boîtier: Aluminium• Indice de protection: IP67• Température de fonctionnement: -25 .. . +50 °C• Série: OADM 250

Capteur laser de mesure de distance• Format: Parallélépipédique• Principe du capteur: Détecteur à réflexion directe • Distance de mesure Sd: 30 .. . 50 mm• Résolution: < 10 µm• Réglage: Aucun• Source d'émission: Laser, Lumière rouge, Classe 2• Forme du faisceau: Point• Sortie analogique: 0-10V• Sortie alarme: PNP• Raccordement: Connecteur mâle M12, 5 pôles, orientable• Tension d'alimention: 12-28Vdc• Dimensions: 65 x 50 x 20,6 mm• Matériau du boîtier: Zinc moulé sous pression• Indice de protection: IP67• Température de fonctionnement: 0 .. . +50 °C• Série: OADM 20

Capteur laser de mesure de distance• Format: Parallélépipédique• Principe du capteur: Détecteur à réflexion directe • Plage de détection: 30 .. . 50 mm• Résolution: < 10 µm• Réglage: Aucun• Source d'émission: Laser, Lumière rouge, Classe 2• Forme du faisceau: Point• Sortie analogique: 4-20mA• Sortie alarme: PNP• Raccordement: Connecteur mâle M12, 5 pôles, orientable• Tension d'alimention: 12-28Vdc• Dimensions: 65 x 50 x 20,6 mm• Matériau du boîtier: Zinc moulé sous pression• Indice de protection: IP67• Température de fonctionnement: 0 .. . +50 °C• Série: OADM 20

Capteur de distance à moyenne portée• Format: Parallélépipédique• Plage de mesure: 200 mm .. . 30.000 mm• Résolution: 0,1 mm• Répétabilité: max . 0,5 mm• Précision de mesure: ± 7mm• Temps de réponse minimal: 1,67 ms• Source d'émission: Laser, Lumière rouge, Classe 1• Taille typ . du spot lumineux (distance): 10 mm x 10 mm (à 10 m)• Sortie analogique: 4-20 mA / 0-10 V• Sortie numérique: 1 .. . 2 x push-pull : PNP/NPN• Entrée multifonction (MF): 1 x• Interface de communication: IO-Link V1.1, COM3 (230,4 kBaud)• Mode de raccordement: Connecteur mâle, M12, 5 pôles • Tension d'alimentation: 10-30Vdc• Dimensions (l x H x P): 36,2 mm x 63 mm x 58,6 mm• Matériau du boîtier: Zinc moulé sous pression• Matériau de la vitre frontale: Plastique (PMMA)• Indice de protection: IP65, IP67 • Température de fonctionnement: –40 °C .. . +65 °C• Série: Dx50-2

Capteur de distance à moyenne portée• Format: Parallélépipédique• Plage de mesure: 200 mm .. . 30.000 mm• Source d'émission: Laser, Lumière rouge, Classe 2• Taille typ . du spot lumineux (distance): 10 mm x 10 mm (à 10 m)• Résolution: 0,1 mm• Répétabilité: max . 0,5 mm• Précision de mesure: ± 7mm• Temps de réponse minimal: 0,83 ms• Sortie analogique: 1x 4-20 mA / 1x 0-10V• Sortie numérique: 1 .. . 2 x push-pull : PNP/NPN• Entrée multifonction (MF): 1 x• Interface de communication: IO-Link V1.1, COM3 (230,4 kBaud)• Mode de raccordement: Connecteur mâle, M12, 5 pôles • Tension d'alimentation: 10-30Vdc• Matériau du boîtier: Zinc moulé sous pression• Indice de protection: IP65, IP67 • Température de fonctionnement: –40 °C .. . +65 °C• Série: Dx50-2

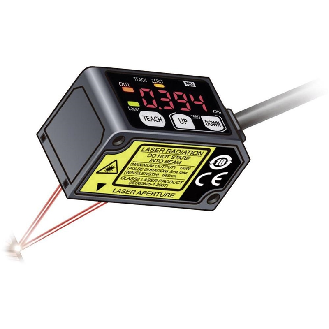

Capteur compact laser de mesure de distances de la série HG-C• Type: CMOS• Portée: 400mm ±200mm• Sortie de contrôle: 1 sortie PNP (Light-ON/Dark-ON sélectionnable), courant de charge : 50mA maxi.• Sortie analogique: Sortie tension : 0 à +5V (Alarme : +5,2V), impédance de sortie : 100 Ohm• Interface de communication: IO-Link V1.1• Communication Output (C/Q): Baud Rate: COM3 (230.4 kbps)• Mode de raccordement: Câble avec connecteur M12 4 pôles• Tension d’alimentation: 12 à 24V DC +/-10%• Dimensions: 20 x 44 x 25mm• Température ambiante: -10 à +45°C

Capteur de mesure de distance laser, portée 200 mm ±80 mm, PNP, 0-5V, IO Link, câble avec connecteur M12, 4 pôles, 0.3 m

Capteur compact laser de mesure de distances de la série HG-C• Type: CMOS• Portée: 100mm ±35mm• Sortie de contrôle: 1 sortie PNP (Light-ON/Dark-ON sélectionnable), courant de charge : 50mA maxi.• Sortie analogique: Sortie tension : 0 à +5V (Alarme : +5,2V), impédance de sortie : 100 Ohm• Interface de communication: IO-Link V1.1• Communication Output (C/Q): Baud Rate: COM3 (230.4 kbps)• Mode de raccordement: Câble avec connecteur M12 4 pôles• Tension d’alimentation: 12 à 24V DC +/-10%• Dimensions: 20 x 44 x 25mm• Température ambiante: -10 à +45°C
