Laser de mesure Diffuse P=50 ±10mm ANA RS422/RS485

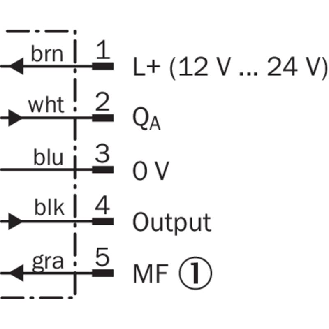

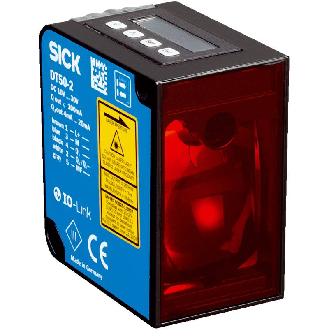

Capteur de distance à moyenne portée• Format: Parallélépipédique• Plage de mesure: 200 mm .. . 35.000 mm, sur bande réflecteur « Diamond Grade »• Résolution: 0,1 mm• Répétabilité: max . 0,5 mm• Précision de mesure: Typ . ± 15 mm• Temps de réponse minimal: 2,5 ms• Source d'émission: Laser, infrarouge, Classe 1• Taille typ . du spot lumineux (distance): 15 mm x 15 mm (à 2 m)• Sortie analogique: 4-20 mA / 0-10 V• Sortie numérique: 1 .. . 2 x push-pull : PNP/NPN• Entrée multifonction (MF): 1 x• Interface de communication: IO-Link V1.1• Mode de raccordement: Connecteur mâle, M12, 5 pôles • Tension d'alimentation: 12-30Vdc• Dimensions (l x H x P): 32 mm x 58,67 mm x 42,7 mm• Matériau du boîtier: Plastique (ABS et PC)• Indice de protection: IP65, IP67 • Température de fonctionnement: –30 °C .. . +55 °C, Uv = 24 V• Série: Dx35

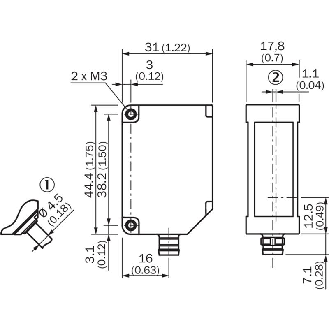

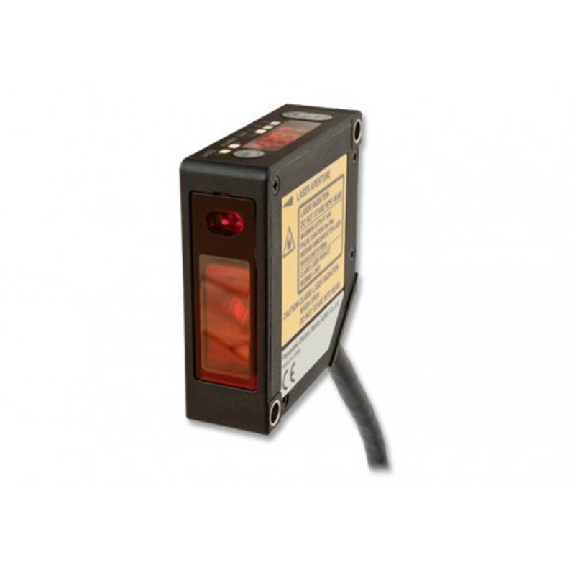

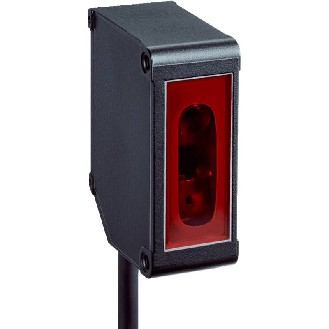

Capteur de mesure de déplacement• Format: Parallélépipédique• Plage de mesure: 50 mm .. . 150 mm• Résolution: 20 µm (90%)• Linéarité: ± 100 µm• Répétabilité: 30 µm• Source d'émission: Laser, Lumière rouge, Classe I (EN 60825-1)• Taille typ . du spot lumineux (distance): 700 µm x 600 µm (100 mm)• Sortie analogique: 4-20 mA, 13,4 bit• Sortie numérique: 1 x PNP/NPN, au choix• Mode de raccordement: Câble avec connecteur mâle M12, 5 pôles, 30 cm• Tension d'alimentation: 12-24Vdc• Dimensions: 44,4 mm x 31 mm x 17 mm• Matériau du boîtier: Aluminium• Indice de protection: IP67 (EN 60529)• Température de fonctionnement: –10 °C .. . +50 °C• Série: OD Mini

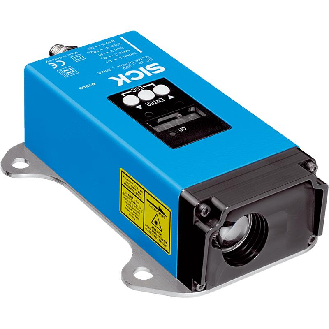

Capteur de distance à longue portée• Objet à mesurer: Réflecteur• Plage de mesure: 0,15 m .. . 200 m, sur bande réflecteur « Diamond Grade »• Répétabilité: 1 mm• Interface de communication: EtherNet/IP™• Précision: ± 2,5 mm• Chauffages: non• Classe laser: 2• Température d'utilisation: -20°C . . +55°C• Série: Dx100

Capteur de mesure de distances• Format: Parallélépipédique• Distance de mesure Sd: 50 … 350 mm• Réglage: Teach-in: Touche / IO-Link• Reproductibilité: 2 … 30 µm• Source d'émission: Laser, Lumière rouge, Classe 2• Forme du faisceau: Ligne• Signal de sortie: Analogique et digital• Sortie analogique: 0 … 10 VDC / 0 … 5 VDC• Interface de communication: IO-Link V1.1, 230,4 kBaud (COM 3)• Raccordement: Connecteur mâle M8 4 pôles• Tension d'alimentation: 12-28Vdc• Dimensions (L x H x P): 13,6 mm x 49 mm x 40,3 mm• Matériau du boîtier: Zinc moulé sous pression• Classe de protection: IP67• Température de fonctionnement: -10 … +50 °C• Série: OM30

Capteur de mesure de déplacement• Format: Parallélépipédique• Plage de mesure: 50 mm .. . 250 mm• Résolution: 0,2 mm (90%)• Répétabilité: 0,6 mm• Source d'émission: Laser, Lumière rouge, Classe II (EN 60825-1)• Taille typ . du spot lumineux (distance): 2 mm x 1,3 mm (150 mm)• Sortie numérique: 1 x PNP/NPN, au choix• Mode de raccordement: Connecteur mâle M8, 4 pôles• Matériau du boîtier: Aluminium• Série: OD Mini

Capteur de distance à moyenne portée• Format: Parallélépipédique• Plage de mesure: 50 mm .. . 12.000 mm• Résolution: 0.1mm• Répétabilité: max . 0,5 mm• Précision de mesure: Typ . ± 10 mm• Temps de réponse minimal: 2,5 ms• Source d'émission: Laser, Lumière infrarouge, Classe 1• Dimension du spot lumineux (distance): 15 mm x 15 mm (à 2 m)• Entrée multifonction (MF): 1 x• Sortie analogique: 1 x 4-20 mA / 1 x 0-10 V• Sortie numérique: 1 .. . 2 x push-pull : PNP/NPN• Interface de communication: IO-Link V1.1• Mode de raccordement: Connecteur mâle, M12, 5 pôles• Tension d'alimentation: 12-30Vdc• Dimensions (l x H x P): 32 mm x 58,67 mm x 42,7 mm• Matériau du boîtier: Plastique (ABS/PC)• Indice de protection: IP65, IP67• Température de fonctionnement: –30 °C .. . +55 °C, Uv = 24 V• Série: Dx35
