Laser de mesure IR P=0,05-12m ANA PNP/NPN IO-Link / M12 5P

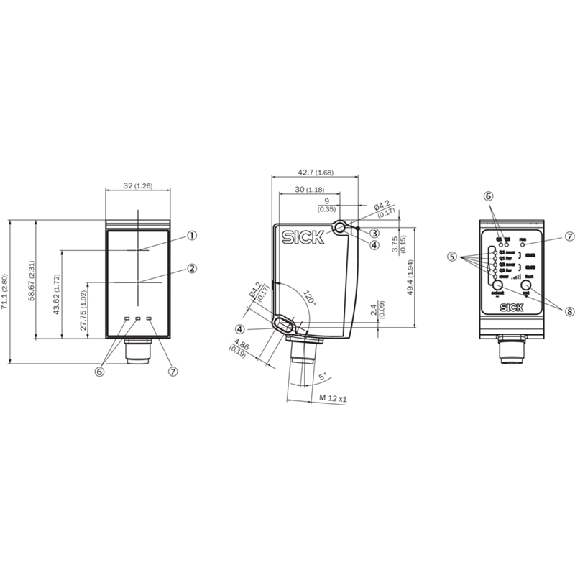

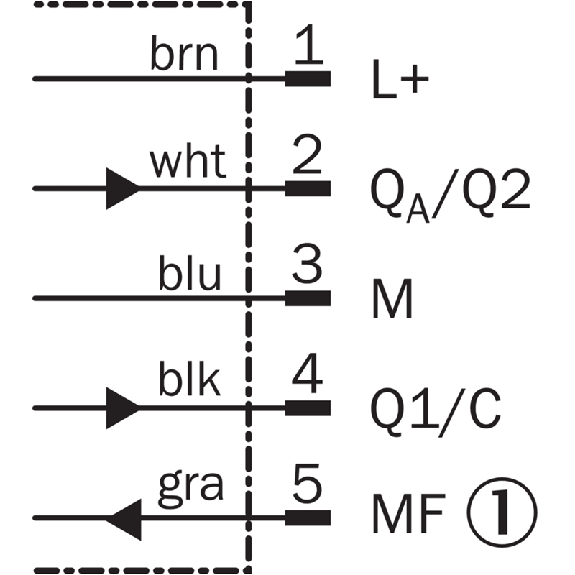

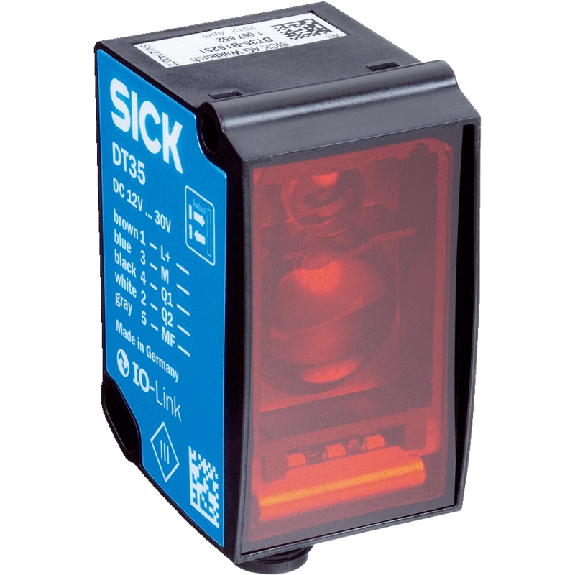

Capteur de distance à moyenne portée• Format: Parallélépipédique• Plage de mesure: 50 mm .. . 12.000 mm• Résolution: 0.1mm• Répétabilité: max . 0,5 mm• Précision de mesure: Typ . ± 10 mm• Temps de réponse minimal: 2,5 ms• Source d'émission: Laser, Lumière rouge, Classe 2• Dimension du spot lumineux (distance): 15 mm x 15 mm (à 2 m)• Sortie analogique: 1 x 4 mA .. . 20 mA / 1 x 0 V .. . 10 V • Sortie numérique: 1 .. . 2 x push-pull : PNP/NPN• Entrée multifonction (MF): 1 x• Interface de communication: IO-Link V1.1• Mode de raccordement: Connecteur mâle, M12, 5 pôles • Tension d'alimentation: 12-30Vdc• Dimensions (l x H x P): 32 mm x 58,67 mm x 42,7 mm• Matériau du boîtier: Plastique (ABS et PC)• Indice de protection: IP65, IP67 • Température de fonctionnement: –30 °C .. . +55 °C• Série: Dx35

Capteur de distance à moyenne portée• Format: Parallélépipédique• Plage de mesure: 50 mm .. . 12.000 mm• Résolution: 0.1mm• Répétabilité: max . 0,5 mm• Précision de mesure: Typ . ± 10 mm• Temps de réponse minimal: 4,5 ms• Source d'émission: Laser, Lumière rouge, Classe 1• Dimension du spot lumineux (distance): 15 mm x 15 mm (à 2 m)• Sortie analogique: 1 x 4-20 mA / 1 x 0-10 V• Sortie numérique: 1 .. . 2 x push-pull : PNP/NPN• Entrée multifonction (MF): 1 x• Interface de communication: IO-Link V1.1• Mode de raccordement: Connecteur mâle, M12, 5 pôles • Tension d'alimentation: 12-30Vdc• Dimensions (l x H x P): 32 mm x 58,67 mm x 42,7 mm• Matériau du boîtier: Plastique (ABS et PC)• Indice de protection: IP65, IP67 • Température de fonctionnement: –30 °C .. . +55 °C, Uv = 24 V• Série: Dx35

Capteur de distance à moyenne portée• Format: Parallélépipédique• Plage de mesure: 50 mm .. . 12.000 mm• Résolution: 0.1mm• Répétabilité: max . 0,5 mm• Précision de mesure: Typ . ± 10 mm• Temps de réponse minimal: 2,5 ms• Source d'émission: Laser, Lumière rouge, Classe 2• Sortie numérique: 2 x push-pull : PNP/NPN• Entrée multifonction (MF): 1 x• Interface de communication: IO-Link V1.1• Mode de raccordement: Connecteur mâle, M12, 5 pôles • Tension d'alimentation: 12-30Vdc• Dimensions (l x H x P): 32 mm x 58,67 mm x 42,7 mm• Matériau du boîtier: Plastique (ABS et PC)• Indice de protection: IP65, IP67 • Température de fonctionnement: –30 °C .. . +55 °C• Série: Dx35

Capteur de distance à moyenne portée• Format: Parallélépipédique• Plage de mesure: 50 mm .. . 12.000 mm• Résolution: 0.1mm• Répétabilité: max . 0,5 mm• Précision de mesure: Typ . ± 10 mm• Temps de réponse minimal: 4,5 ms• Source d'émission: Laser, Lumière rouge, Classe 1• Sortie numérique: 2 x push-pull : PNP/NPN• Entrée multifonction (MF): 1 x• Interface de communication: IO-Link V1.1• Mode de raccordement: Connecteur mâle, M12, 5 pôles • Tension d'alimentation: 12-30Vdc• Dimensions (l x H x P): 32 mm x 58,67 mm x 42,7 mm• Matériau du boîtier: Plastique (ABS et PC)• Indice de protection: IP65, IP67 • Température de fonctionnement: –30 °C .. . +55 °C• Série: Dx35

Capteur de distance à moyenne portée• Format: Parallélépipédique• Plage de mesure: 50 mm .. . 12.000 mm• Résolution: 0.1mm• Répétabilité: max . 0,5 mm• Précision de mesure: Typ . ± 10 mm• Temps de réponse minimal: 2,5 ms• Source d'émission: Laser, Lumière infrarouge, Classe 1• Sortie numérique: 2 x push-pull : PNP/NPN• Interface de communication: IO-Link• Entrée multifonction (MF): 1 x• Mode de raccordement: Connecteur mâle, M12, 5 pôles • Tension d'alimentation: 12-30Vdc• Dimensions (l x H x P): 32 mm x 58,67 mm x 42,7 mm• Matériau du boîtier: Plastique (ABS et PC)• Indice de protection: IP65, IP67 • Température de fonctionnement: –30 °C .. . +55 °C• Série: Dx35

Capteur de distance à moyenne portée• Format: Parallélépipédique• Plage de mesure: 200 mm .. . 30.000 mm• Résolution: 0,1 mm• Répétabilité: max . 0,5 mm• Précision de mesure: ± 7mm• Temps de réponse minimal: 1,67 ms• Source d'émission: Laser, Lumière rouge, Classe 1• Taille typ . du spot lumineux (distance): 10 mm x 10 mm (à 10 m)• Sortie analogique: 4-20 mA / 0-10 V• Sortie numérique: 1 .. . 2 x push-pull : PNP/NPN• Entrée multifonction (MF): 1 x• Interface de communication: IO-Link V1.1, COM3 (230,4 kBaud)• Mode de raccordement: Connecteur mâle, M12, 5 pôles • Tension d'alimentation: 10-30Vdc• Dimensions (l x H x P): 36,2 mm x 63 mm x 58,6 mm• Matériau du boîtier: Zinc moulé sous pression• Matériau de la vitre frontale: Plastique (PMMA)• Indice de protection: IP65, IP67 • Température de fonctionnement: –40 °C .. . +65 °C• Série: Dx50-2

Capteur de distance à moyenne portée• Format: Parallélépipédique• Plage de mesure: 200 mm .. . 30.000 mm• Source d'émission: Laser, Lumière rouge, Classe 2• Taille typ . du spot lumineux (distance): 10 mm x 10 mm (à 10 m)• Résolution: 0,1 mm• Répétabilité: max . 0,5 mm• Précision de mesure: ± 7mm• Temps de réponse minimal: 0,83 ms• Sortie analogique: 1x 4-20 mA / 1x 0-10V• Sortie numérique: 1 .. . 2 x push-pull : PNP/NPN• Entrée multifonction (MF): 1 x• Interface de communication: IO-Link V1.1, COM3 (230,4 kBaud)• Mode de raccordement: Connecteur mâle, M12, 5 pôles • Tension d'alimentation: 10-30Vdc• Matériau du boîtier: Zinc moulé sous pression• Indice de protection: IP65, IP67 • Température de fonctionnement: –40 °C .. . +65 °C• Série: Dx50-2

Capteur de distance à moyenne portée• Format: Parallélépipédique• Plage de mesure: 200 mm .. . 35.000 mm, sur bande réflecteur « Diamond Grade »• Résolution: 0,1 mm• Répétabilité: max . 0,5 mm• Précision de mesure: Typ . ± 15 mm• Temps de réponse minimal: 2,5 ms• Source d'émission: Laser, Lumière rouge, Classe 1 • Taille typ . du spot lumineux (distance): 15 mm x 15 mm (à 2 m)• Sortie analogique: 4-20 mA / 0-10 V• Sortie numérique: 1 .. . 2 x push-pull : PNP/NPN• Entrée multifonction (MF): 1 x• Interface de communication: IO-Link V1.1• Mode de raccordement: Connecteur mâle, M12, 5 pôles • Tension d'alimentation: 12-30Vdc• Dimensions (l x H x P): 32 mm x 58,67 mm x 42,7 mm• Matériau du boîtier: Plastique (ABS et PC)• Indice de protection: IP65, IP67 • Température de fonctionnement: –30 °C .. . +55 °C, Uv = 24 V• Série: Dx35

Capteur de distance à moyenne portée• Format: Parallélépipédique• Plage de mesure: 200 mm .. . 35.000 mm, sur bande réflecteur « Diamond Grade »• Résolution: 0,1 mm• Répétabilité: max . 0,5 mm• Précision de mesure: Typ . ± 15 mm• Temps de réponse minimal: 2,5 ms• Source d'émission: Laser, infrarouge, Classe 1• Taille typ . du spot lumineux (distance): 15 mm x 15 mm (à 2 m)• Sortie analogique: 4-20 mA / 0-10 V• Sortie numérique: 1 .. . 2 x push-pull : PNP/NPN• Entrée multifonction (MF): 1 x• Interface de communication: IO-Link V1.1• Mode de raccordement: Connecteur mâle, M12, 5 pôles • Tension d'alimentation: 12-30Vdc• Dimensions (l x H x P): 32 mm x 58,67 mm x 42,7 mm• Matériau du boîtier: Plastique (ABS et PC)• Indice de protection: IP65, IP67 • Température de fonctionnement: –30 °C .. . +55 °C, Uv = 24 V• Série: Dx35

Capteur de distance à moyenne portée• Format: Parallélépipédique• Plage de mesure: 200 mm .. . 35.000 mm, sur bande réflecteur « Diamond Grade »• Résolution: 0,1 mm• Répétabilité: max . 0,5 mm• Précision de mesure: Typ . ± 15 mm• Temps de réponse minimal: 2,5 ms• Source d'émission: Laser, Lumière rouge, Classe 1• Dimension du spot lumineux (distance) 15 mm x 15 mm (à 2 m) • Sortie numérique: 2 x push-pull : PNP/NPN• Entrée multifonction (MF): 1 x• Interface de communication: IO-Link V1.1• Mode de raccordement: Connecteur mâle, M12, 5 pôles • Tension d'alimentation: 10-32Vdc• Dimensions (l x H x P): 32 mm x 58,67 mm x 42,7 mm• Matériau du boîtier: Plastique (ABS et PC)• Indice de protection: IP65, IP67 • Température de fonctionnement: –30 °C .. . +55 °C• Série: Dx35

Capteur de distance à moyenne portée• Format: Parallélépipédique• Plage de mesure: 200 mm .. . 35.000 mm, sur bande réflecteur « Diamond Grade »• Résolution: 0,1 mm• Répétabilité: max . 0,5 mm• Précision de mesure: Typ . ± 15 mm• Temps de réponse minimal: 2,5 ms• Source d'émission: Laser, Lumière infrarouge, Classe 1• Dimension du spot lumineux (distance) 15 mm x 15 mm (à 2 m) • Sortie numérique: 2 x push-pull : PNP/NPN• Entrée multifonction (MF): 1 x• Interface de communication: IO-Link V1.1• Mode de raccordement: Connecteur mâle, M12, 5 pôles • Tension d'alimentation: 10-32Vdc• Dimensions (l x H x P): 32 mm x 58,67 mm x 42,7 mm• Matériau du boîtier: Plastique (ABS et PC)• Indice de protection: IP65, IP67 • Température de fonctionnement: –30 °C .. . +55 °C• Série: Dx35

Capteur de mesure de distance• Format: Parallélépipédique• Principe de détection: Directe sur l'objet• Principe du capteur: Triangulation, faisceau divergent • Portée: 50...650 mm • Précision: ±1 % • Fidélité de répétition: ± 50 µm • Résolution: max . 100 µm • Source d'émission: Laser à lumière rouge, Classe 1• Taille du spot lumineux: 1.2 x 1.2 mm at 650 mm • Sortie analogique: 4…20 mA 0…10 V• Sortie de commutation: PNP/NPN (x2)• Type de commutation: Contact à fermeture/ouverture (NO/NF)• Mode de commutation: Commutation claire/sombre• Fréquence de commutation: 500 Hz• Interface de communication: IO-Link 1.1• Mode de raccordement: Connecteur mâle M12, 4 pôles, orientable• Tension d'alimentation: 18-30Vdc• Dimensions: 50 x 21 x 50 mm • Matériau du boîtier: Plastique• Classe de protection: IP67• Température ambiante: -20...50 °C• Homologation / conformité: CE, cULus, EAC, WEEE • Série: 24K

Détecteur de mesure de distances• Version: Temps de vol• Distance de mesure Sd: 150 … 2500 mm• Réglage: Teach-in et IO-Link• Reproductibilité: max . 1200 … 4300 µm• Source d'émission: Diode laser rouge, pulsée, Classe 1• Forme du faisceau: Point• Sortie commutation: Push-pull / IO-Link / 4 .. . 20 mA• Type de commutation: Claire, commutable• Interface de communication: IO-Link V1.1.3, 230,4 kBaud (COM 3)• Raccordement: Connecteur mâle M12, 5 pôles• Tension d'alimentation: 12-30Vdc• Dimensions (L x H x P): 18 x 45 x 32 mm• Matériau du boîtier: Plastique (ASA, PmmA)• Face avant (optique): PMMA• Indice de protection: IP67• Température de fonctionnement: -20 … +50 °C• Série: O500

Capteur de distance à moyenne portée• Format: Parallélépipédique• Plage de mesure: 200 mm .. . 10.000 mm• Résolution: 1 mm• Répétabilité: max . 2,5 mm• Précision: ± 10 mm• Temps de réponse minimal: 10 ms• Source d'émission: Laser, Lumière rouge, Classe 2• Taille typ . du spot lumineux (distance): 15 mm x 15 mm (10 m)• Sortie numérique: 2 x NPN• Entrée multifonction (MF): 1 x• Mode de raccordement: Connecteur mâle, M12, 5 pôles• Tension d'alimentation: 10-30Vdc• Dimensions (l x H x P): 36,1 mm x 62,7 mm x 57,7 mm• Matériau du boîtier: Métal (zinc moulé sous pression)• Indice de protection: IP65• Température de fonctionnement: –30 °C .. . +65 °C• Série: Dx50

Capteur de distance à moyenne portée• Format: Parallélépipédique• Plage de mesure: 200 mm .. . 10.000 mm• Résolution: 1 mm• Répétabilité: max . 2,5 mm• Précision: ± 10 mm• Temps de réponse minimal: 20 ms• Source d'émission: Laser, Lumière rouge, Classe 1• Taille typ . du spot lumineux (distance): 15 mm x 15 mm (10 m)• Sortie numérique: 2 x PNP• Entrée multifonction (MF): 1 x• Mode de raccordement: Connecteur mâle, M12, 5 pôles• Tension d'alimentation: 10-30Vdc• Dimensions (l x H x P): 36,1 mm x 62,7 mm x 57,7 mm• Matériau du boîtier: Métal (zinc moulé sous pression)• Indice de protection: IP65• Température de fonctionnement: –30 °C .. . +65 °C• Série: Dx50
