Laser de mesure P=0,15-200m PNP/NPN (x2), PROFINET

Capteur de mesure de distance• Format: Parallélépipédique• Principe de détection: Directe sur l'objet• Principe du capteur: Mesure de la propagation de la lumière, optique collimaté• Portée: 100...5000 mm• Fidélité de répétition: 0,024 % P.E.• Résolution: max . 5,0 mm• Source d'émission: Laser à lumière rouge• Taille du spot lumineux: 5.5 x 7 mm à 5 m • Sortie analogique: 0…10 V linéaire croissant/décroissant• Sortie de commutation: PNP/NPN/Auto-Detect• Type de commutation: Contact à fermeture/ouverture (NO/NF)• Mode de commutation: Commutation claire/sombre• Fréquence de commutation: 250 Hz• Raccordement: Connecteur mâle M12 5 pôles• Tension d'alimentation: 18-30Vdc• Dimensions: 51 x 23 x 52,4 mm• Matériau du boîtier: ABS• Classe de protection: IP67; IP69K (DIN 40050)• Température ambiante: -40...50 °C• Homologation / conformité: CE, cULus, EAC, Ecolab, WEEE• TYpe: Washdown• Série: 23K

Capteur de distance à moyenne portée• Format: Parallélépipédique• Plage de mesure: 50 mm .. . 12.000 mm• Résolution: 0.1mm• Répétabilité: max . 0,5 mm• Précision de mesure: Typ . ± 10 mm• Temps de réponse minimal: 2,5 ms• Source d'émission: Laser, Lumière infrarouge, Classe 1• Dimension du spot lumineux (distance): 15 mm x 15 mm (à 2 m)• Entrée multifonction (MF): 1 x• Sortie analogique: 1 x 4-20 mA / 1 x 0-10 V• Sortie numérique: 1 .. . 2 x push-pull : PNP/NPN• Interface de communication: IO-Link V1.1• Mode de raccordement: Connecteur mâle, M12, 5 pôles• Tension d'alimentation: 12-30Vdc• Dimensions (l x H x P): 32 mm x 58,67 mm x 42,7 mm• Matériau du boîtier: Plastique (ABS/PC)• Indice de protection: IP65, IP67• Température de fonctionnement: –30 °C .. . +55 °C, Uv = 24 V• Série: Dx35

Capteur de mesure de déplacement• Format: Parallélépipédique• Plage de mesure: 50 mm .. . 250 mm• Résolution: 0,2 mm (90%)• Répétabilité: 0,6 mm• Source d'émission: Laser, Lumière rouge, Classe II (EN 60825-1)• Taille typ . du spot lumineux (distance): 2 mm x 1,3 mm (150 mm)• Sortie numérique: 1 x PNP/NPN, au choix• Mode de raccordement: Connecteur mâle M8, 4 pôles• Matériau du boîtier: Aluminium• Série: OD Mini

Capteur de mesure de distance• Format: Parallélépipédique• Principe de fonctionnement: Triangulation• Principe de détection Optique divergente• Portée: 150...2000 mm• Précision: ±1,5 % P.E . • Fidélité de répétition: 0.5 % FS• Résolution: 1...3 mm• Réglage: Touche (2x)• Sortie analogique: Tension 1…10 V• Caractéristique de sortie: Linéaire croissant/décroissant• Source d'émission: Laser, Lumière rouge• Taille du spot lumineux: 2 x 6 mm à 2 m• Sortie de commutation: PNP/NPN• Type de commutation: Contact à fermeture / ouverture (NO/NF)• Mode de commutation: Commutation claire / sombre• Mode de raccordement: Connecteur mâle M12, 5 pôles• Tension d'alimentation: 18-30Vdc• Dimensions: 30 x 100,5 x 73,2 mm• Matériau du boîtier: Zinc, moulé sous pression• Classe de protection: IP65• Température ambiante: -20…50 °C• Homologation / conformité: CE, EAC, WEEE • Série: 66M

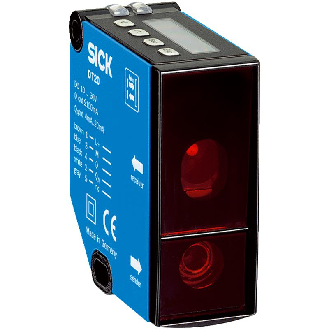

Capteur de mesure de déplacement• Format: Parallélépipédique• Plage de mesure: 100 mm .. . 600 mm• Précision de mesure: ± 2mm• Source d'émission: Laser, Lumière rouge, Classe 2• Taille typ . du spot lumineux (distance): 3 mm x 6 mm (600 mm)• Sortie analogique: 4-20mA• Sortie numérique: 1 x PNP• Mode de raccordement: Connecteur mâle M12, 5 pôles, orientable• Matériau du boîtier: Métal• Série: DT20 Hi

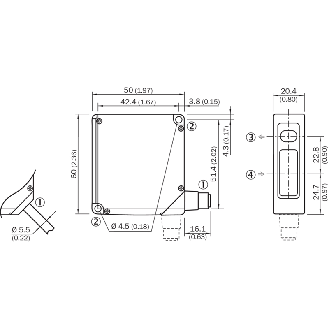

Capteur de mesure de déplacement• Format: Parallélépipédique• Technologie CMOS: Mesure sur cibles brillantes• Plage de mesure: 65 mm .. . 105 mm• Précision: ± 100 µm• Résolution: 10 µm• Source d'émission: Laser, Lumière rouge, Classe II• Taille typ . du spot lumineux (distance): 0,8 mm x 1,3 mm (85 mm)• Sortie analogique: 0-10V• Sortie numérique: 2 x PNP• Mode de raccordement: Connecteur mâle M12, 8 pôles, orientable• Tension d'alimentation: 12-24Vdc• Dimensions (l x H x P): 20,4 mm x 60 mm x 50 mm• Matériau du boîtier: PBT• Indice de protection: IP67• Température de fonctionnement: –10 °C .. . +40 °C• Série: OD Value

Capteur de mesure de déplacement• Format: Parallélépipédique• Technologie CMOS: Mesure sur cibles brillantes• Plage de mesure: 65 mm .. . 105 mm• Précision: ± 100 µm• Résolution: 10 µm• Sortie analogique: 4-20mA• Source d'émission: Laser, Lumière rouge, Classe II• Taille typ . du spot lumineux (distance): 0,8 mm x 1,3 mm (85 mm)• Sortie numérique: 2 x PNP• Mode de raccordement: Connecteur mâle M12, 8 pôles, orientable• Tension d'alimentation: 12-24Vdc• Dimensions (l x H x P): 20,4 mm x 60 mm x 50 mm• Matériau du boîtier: PBT• Indice de protection: IP67• Température de fonctionnement: –10 °C .. . +40 °C• Série: OD Value

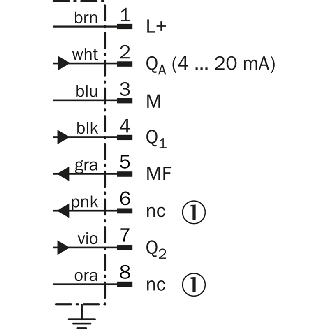

Capteur de mesure de déplacement• Format: Parallélépipédique• Technologie CMOS: Mesure sur cibles brillantes• Plage de mesure: 40 mm .. . 60 mm• Précision: ± 50 µm• Résolution: 5 µm• Source d'émission: Laser, Lumière rouge, Classe II• Taille typ . du spot lumineux (distance): 0,5 mm x 1 mm (50 mm)• Sortie analogique: 4-20mA• Sortie numérique: 2 x PNP• Mode de raccordement: Connecteur mâle M12, 8 pôles, orientable• Tension d'alimentation: 12-24Vdc• Dimensions (l x H x P): 20,4 mm x 60 mm x 50 mm• Matériau du boîtier: PBT• Indice de protection: IP67• Température de fonctionnement: –10 °C .. . +40 °C• Série: OD Value

Capteur de mesure de déplacement• Format: Parallélépipédique• Plage de mesure: 50 mm .. . 150 mm• Résolution: 20 µm (90%)• Linéarité: ± 100 µm• Répétabilité: 30 µm• Source d'émission: Laser, Lumière rouge, Classe I (EN 60825-1)• Taille typ . du spot lumineux (distance): 700 µm x 600 µm (100 mm)• Sortie analogique: 4-20 mA, 13,4 bit• Sortie numérique: 1 x PNP/NPN, au choix• Mode de raccordement: Câble avec connecteur mâle M12, 5 pôles, 30 cm• Tension d'alimentation: 12-24Vdc• Dimensions: 44,4 mm x 31 mm x 17 mm• Matériau du boîtier: Aluminium• Indice de protection: IP67 (EN 60529)• Température de fonctionnement: –10 °C .. . +50 °C• Série: OD Mini

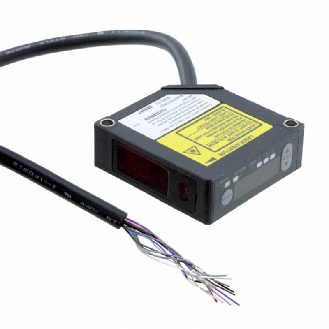

Capteur analogique laser de la série HL-G1 (Standard), Plage de mesure= 30 mm ± 4mm, Sortie analogique 4-20mA/0-10Vdc, Sortie de commutation NPN, Câble de 5 m

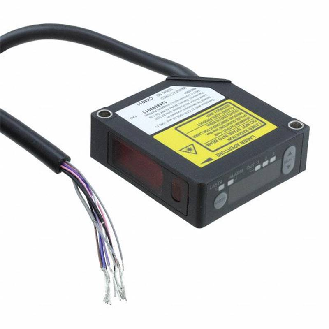

Capteur analogique laser de la série HL-G1 (Standard), type réflexion spéculaire, Plage de mesure= 26.3 ±2mm, Câble de 5m

Capteur analogique laser de la série HL-G1 (multifonctions: interface de COMM RS422/ RS485), Plage de mesure= 50 mm ± 10mm, Câble de 0,5m avec un connecteur M12 "Queue de cochon"

Détecteur de mesure de distances• Version: OM70 laser point• Distance de mesure Sd: 30 .. . 70 mm• Réglage: Webserver, Ethernet TCP/IP• Résolution: 0,7 .. . 1 µm• Reproductibilité: 0,1 … 0,3 µm• Source d'émission: Laser, Lumière rouge, Classe 2• Forme du faisceau: Point• Circuit de sortie: Analogique et digital• Signal de sortie: 4-20mA / 2 .. . 10mA / 0-10V / 0 .. . 5 Vdc• Sortie commutation: Push-pull• Fréquence de mesure: 2000 Hz• Interface: Ethernet TCP/IP• Protocole: Profinet, Modbus TCP, OPC UA, UDP streaming• Webserver: Oui• Raccordement: Connecteur M12 8-pôles & M12 4-pôles• Tension d'alimentation: 15-28Vdc• Dimensions (L x H x P): 26 x 74 x 55 mm• Matériau du boîtier: Aluminium• Indice de protection: IP67• Température de fonctionnement: -10 .. . +50 °C• Série: OM70

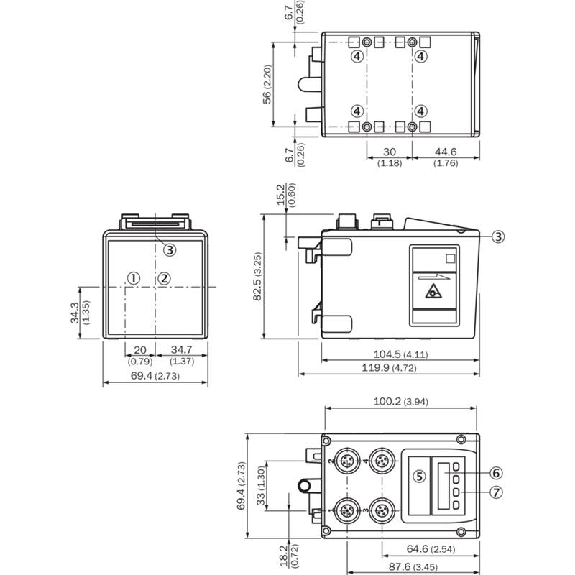

Capteur de distance à longue portée• Objet à mesurer: Réflecteur• Plage de mesure: 0,15 m .. . 200 m, sur bande réflecteur « Diamond Grade »• Répétabilité: 1 mm• Précision: ± 2,5 mm• Source d'émission: Laser, Lumière rouge visible, Classe 2• Chauffages: Oui• Interface de communication: Série• Tension d'alimentation: 18-30Vdc• Dimensions (l x H x P): 69,4 mm x 82,5 mm x 100,2 mm• Matériau du boîtier: Métal (aluminium moulé sous pression)• Indice de protection: IP65• Température d'utilisation: -20°C . . +55°C• Série: Dx100
