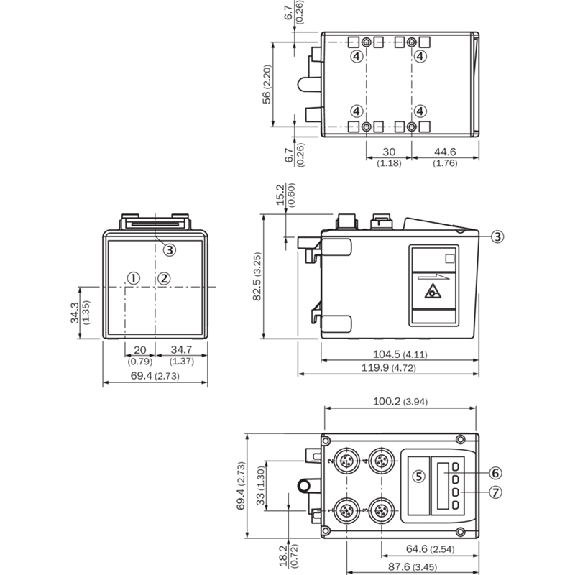

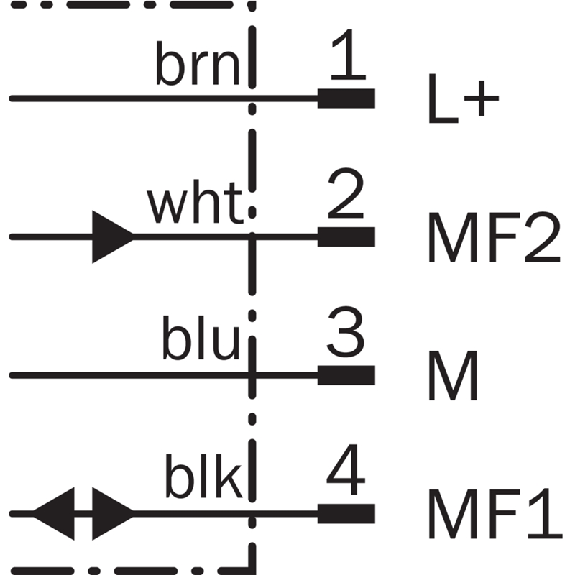

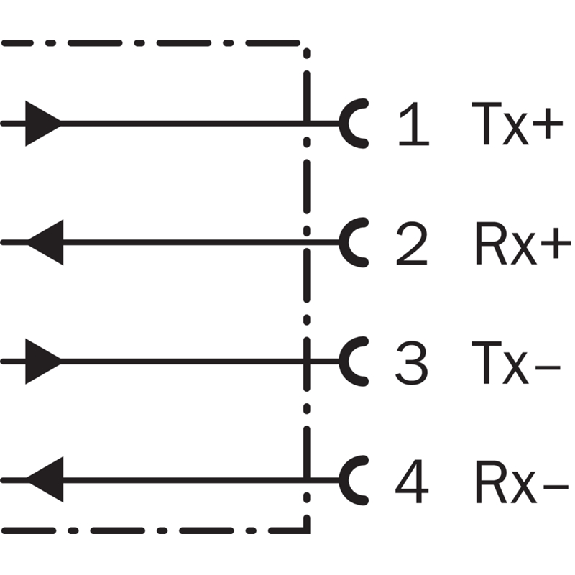

Laser de mesure P=0,15-200m PNP/NPN (x2), Ethernet

Capteur de mesure de distance• Format: Parallélépipédique• Principe de détection: Directe sur l'objet• Principe du capteur: Mesure de la propagation de la lumière, optique collimaté• Portée: 100...5000 mm • Fidélité de répétition: 0,024 % P.E . • Résolution: max . 5,0 mm • Source d'émission: Laser à lumière rouge• Taille du spot lumineux: Ø 1 mm à 45 mm• Sortie analogique: 4…20 mA, linéaire croissant/décroissant• Sortie de commutation: PNP/NPN/Auto-Detect• Type de commutation: Contact à fermeture/ouverture (NO/NF)• Mode de commutation: Commutation claire/sombre• Fréquence de commutation: 250 Hz• Raccordement: Connecteur mâle M12 5 pôles• Tension d'alimentation: 18-30Vdc• Dimensions: 51 x 23 x 52,4 mm • Matériau du boîtier: ABS• Classe de protection: IP67; IP69K (DIN 40050)• Température ambiante: -40...50 °C• Homologation / conformité: CE, cULus, EAC, Ecolab, WEEE • TYpe: Washdown• Série: 23K

Capteur de distance à moyenne portée• Format: Parallélépipédique• Plage de mesure: 200 mm .. . 35.000 mm, sur bande réflecteur « Diamond Grade »• Résolution: 0,1 mm• Répétabilité: max . 0,5 mm• Précision de mesure: Typ . ± 15 mm• Temps de réponse minimal: 2,5 ms• Source d'émission: Laser, Lumière rouge, Classe 1• Dimension du spot lumineux (distance) 15 mm x 15 mm (à 2 m) • Sortie numérique: 2 x push-pull : PNP/NPN• Entrée multifonction (MF): 1 x• Interface de communication: IO-Link V1.1• Mode de raccordement: Connecteur mâle, M12, 5 pôles • Tension d'alimentation: 10-32Vdc• Dimensions (l x H x P): 32 mm x 58,67 mm x 42,7 mm• Matériau du boîtier: Plastique (ABS et PC)• Indice de protection: IP65, IP67 • Température de fonctionnement: –30 °C .. . +55 °C• Série: Dx35

Capteur compact laser de mesure de distances de la série HG-C• Type: CMOS• Portée: 50mm ±15mm• Sortie de contrôle: 1 sortie PNP (Light-ON/Dark-ON sélectionnable), courant de charge : 50mA maxi.• Sortie analogique: Sortie tension : 0 à +5V (Alarme : +5,2V), impédance de sortie : 100 Ohm• Interface de communication: IO-Link V1.1• Communication Output (C/Q): Baud Rate: COM3 (230.4 kbps)• Mode de raccordement: Câble avec connecteur M12 4 pôles• Tension d’alimentation: 12 à 24V DC +/-10%• Dimensions: 20 x 44 x 25mm• Température ambiante: -10 à +45°C

Capteur de distance à moyenne portée• Format: Parallélépipédique• Plage de mesure: 50 mm .. . 12.000 mm• Résolution: 0.1mm• Répétabilité: max . 0,5 mm• Précision de mesure: Typ . ± 10 mm• Temps de réponse minimal: 2,5 ms• Source d'émission: Laser, Lumière infrarouge, Classe 1• Dimension du spot lumineux (distance): 15 mm x 15 mm (à 2 m)• Entrée multifonction (MF): 1 x• Sortie analogique: 1 x 4-20 mA / 1 x 0-10 V• Sortie numérique: 1 .. . 2 x push-pull : PNP/NPN• Interface de communication: IO-Link V1.1• Mode de raccordement: Connecteur mâle, M12, 5 pôles• Tension d'alimentation: 12-30Vdc• Dimensions (l x H x P): 32 mm x 58,67 mm x 42,7 mm• Matériau du boîtier: Plastique (ABS/PC)• Indice de protection: IP65, IP67• Température de fonctionnement: –30 °C .. . +55 °C, Uv = 24 V• Série: Dx35

Capteur de distance à moyenne portée• Format: Parallélépipédique• Plage de mesure: 200 mm .. . 35.000 mm, sur bande réflecteur « Diamond Grade »• Résolution: 0,1 mm• Répétabilité: max . 0,5 mm• Précision de mesure: Typ . ± 15 mm• Temps de réponse minimal: 2,5 ms• Source d'émission: Laser, infrarouge, Classe 1• Taille typ . du spot lumineux (distance): 15 mm x 15 mm (à 2 m)• Sortie analogique: 4-20 mA / 0-10 V• Sortie numérique: 1 .. . 2 x push-pull : PNP/NPN• Entrée multifonction (MF): 1 x• Interface de communication: IO-Link V1.1• Mode de raccordement: Connecteur mâle, M12, 5 pôles • Tension d'alimentation: 12-30Vdc• Dimensions (l x H x P): 32 mm x 58,67 mm x 42,7 mm• Matériau du boîtier: Plastique (ABS et PC)• Indice de protection: IP65, IP67 • Température de fonctionnement: –30 °C .. . +55 °C, Uv = 24 V• Série: Dx35

Capteur de mesure de déplacement• Format: Parallélépipédique• Plage de mesure: 50 mm .. . 250 mm• Résolution: 0,2 mm (90%)• Répétabilité: 0,6 mm• Source d'émission: Laser, Lumière rouge, Classe II (EN 60825-1)• Taille typ . du spot lumineux (distance): 2 mm x 1,3 mm (150 mm)• Sortie numérique: 1 x PNP/NPN, au choix• Mode de raccordement: Connecteur mâle M8, 4 pôles• Matériau du boîtier: Aluminium• Série: OD Mini

Réflexion directe, laser visible classe 2, 300 ± 150 mm, spot rond, résolution 30 µm, PNP, câble 5 m

Capteur de mesure de déplacement• Format: Parallélépipédique• Plage de mesure: 100 mm .. . 300 mm• Précision de mesure: ± 1mm• Source d'émission: Laser, Lumière rouge, Classe 2• Taille typ . du spot lumineux (distance): 3 mm x 6 mm (300 mm)• Sortie analogique: 4-20mA• Sortie numérique: 1 x PNP• Mode de raccordement: Connecteur mâle M12, 5 pôles, orientable• Tension d'alimentation: 10-30Vdc• Matériau du boîtier: Métal• Indice de protection: IP65• Série: DT20 Hi

Capteur de mesure de déplacement• Format: Parallélépipédique• Technologie CMOS: Mesure sur cibles brillantes• Plage de mesure: 40 mm .. . 60 mm• Précision: ± 50 µm• Résolution: 5 µm• Source d'émission: Laser, Lumière rouge, Classe II• Taille typ . du spot lumineux (distance): 0,5 mm x 1 mm (50 mm)• Sortie analogique: 4-20mA• Sortie numérique: 2 x PNP• Mode de raccordement: Connecteur mâle M12, 8 pôles, orientable• Tension d'alimentation: 12-24Vdc• Dimensions (l x H x P): 20,4 mm x 60 mm x 50 mm• Matériau du boîtier: PBT• Indice de protection: IP67• Température de fonctionnement: –10 °C .. . +40 °C• Série: OD Value

Capteur de mesure de distances• Format: Parallélépipédique• Distance de mesure Sd: 50 … 350 mm• Réglage: Teach-in: Touche / IO-Link• Reproductibilité: 2 … 30 µm• Source d'émission: Laser, Lumière rouge, Classe 2• Forme du faisceau: Ligne• Signal de sortie: Analogique et digital• Sortie analogique: 0 … 10 VDC / 0 … 5 VDC• Interface de communication: IO-Link V1.1, 230,4 kBaud (COM 3)• Raccordement: Connecteur mâle M8 4 pôles• Tension d'alimentation: 12-28Vdc• Dimensions (L x H x P): 13,6 mm x 49 mm x 40,3 mm• Matériau du boîtier: Zinc moulé sous pression• Classe de protection: IP67• Température de fonctionnement: -10 … +50 °C• Série: OM30

Capteur de distance à moyenne portée• Format: Parallélépipédique• Plage de mesure: 200 mm .. . 30.000 mm• Source d'émission: Laser, Lumière rouge, Classe 2• Taille typ . du spot lumineux (distance): 10 mm x 10 mm (à 10 m)• Résolution: 0,1 mm• Répétabilité: max . 0,5 mm• Précision de mesure: ± 7mm• Temps de réponse minimal: 0,83 ms• Sortie analogique: 1x 4-20 mA / 1x 0-10V• Sortie numérique: 1 .. . 2 x push-pull : PNP/NPN• Entrée multifonction (MF): 1 x• Interface de communication: IO-Link V1.1, COM3 (230,4 kBaud)• Mode de raccordement: Connecteur mâle, M12, 5 pôles • Tension d'alimentation: 10-30Vdc• Matériau du boîtier: Zinc moulé sous pression• Indice de protection: IP65, IP67 • Température de fonctionnement: –40 °C .. . +65 °C• Série: Dx50-2

Capteur de mesure de déplacement• Format: Parallélépipédique• Plage de mesure: 50 mm .. . 150 mm• Résolution: 20 µm (90%)• Linéarité: ± 100 µm• Répétabilité: 30 µm• Source d'émission: Laser, Lumière rouge, Classe I (EN 60825-1)• Taille typ . du spot lumineux (distance): 700 µm x 600 µm (100 mm)• Sortie analogique: 4-20 mA, 13,4 bit• Sortie numérique: 1 x PNP/NPN, au choix• Mode de raccordement: Câble avec connecteur mâle M12, 5 pôles, 30 cm• Tension d'alimentation: 12-24Vdc• Dimensions: 44,4 mm x 31 mm x 17 mm• Matériau du boîtier: Aluminium• Indice de protection: IP67 (EN 60529)• Température de fonctionnement: –10 °C .. . +50 °C• Série: OD Mini

Capteur analogique laser de la série HL-G1 (multifonctions: interface de COMM RS422/ RS485), Plage de mesure= 50 mm ± 10mm, Câble de 0,5m avec un connecteur M12 "Queue de cochon"

Capteur de distance• Distance max : 30m (sur blanc 90%)• Laser rouge classe II, taille de spot 30mm à 20m• Sortie analogique 0-20mA/4-20mA• Precision de mesure : +/- 3mm• Repetabilite: 1mmm
