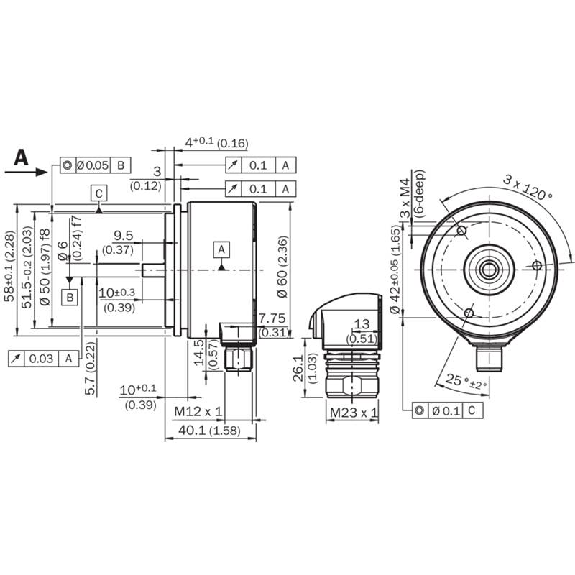

Codeur inc. Axe plein Ø6mm Synchro 2000i/t TTL/RS422 10-32V M23 12P

Codeur incrémental• Principe de détection: Optique• Taille (bride): Ø58 mm• Type d'axe: Axe plein• Bride: Bride synchro, épaulement de centrage Ø50 x 4 mm, flûte ø53 mm, diamètre du cercle primitif Ø42 - 3xM3/3xM4• Caractéristiques de l´axe: Ø6 x 10 mm, avec méplat• Indice de protection: IP65• Raccordement: Embase M12 radiale, 8 points, mâle, CCW• Alimentation: 8...30 VDC• Etage de sortie: HTL/totem póle, 6 canaux• Nombre d’impulsions: 1 024 imp/tour• Température d’utilisation: -40...+85 °C

Codeur incrémental• Format: Ø 60 mm• Interface mécanique: Arbre plein, bride de serrage• Diamètre de l'axe: 10 mm• Interface de communication: Incrémental / TTL / RS-422• Tension d'alimentation: 4,5 V .. . 5,5 V• Mode de raccordement: Câble, 8 fils, universel, 1,5 m• Impulsions par tour: 1.024• Programmable/configurable: Non• Série: DFS60

Codeur incrémental• Format: Ø 60 mm• Interface mécanique: Arbre plein, bride synchro• Diamètre de l'axe: 6 mm• Interface de communication: Incrémental / HTL / Push pull• Tension d'alimentation: 10 V .. . 32 V• Mode de raccordement: Connecteur M23, mâle, 12 pôles, radial• Impulsions par tour: 2.048• Programmable/configurable: Non• Matériau, bride: Aluminium• Matériau, boîtier: Aluminium moulé sous pression• Indice de protection: IP67, côté boîtier, IP65, côté arbre (selon CEI 60529)• Température de fonctionnement: 0 °C .. . +85 °C• Série: DFS60

Codeur incrémental • Version: Arbre creux unidirectionnel • Principe de fonctionnement: Incrémental magnétique • Diamètre de l'arbre: 12 mm • Résolution: 1...10000; (paramétrage; Réglage usine: 1024) points • Technologie: HTL/TTL • Tension d'alimentation: 4,75...30 Vdc • Interface de communication: IO-Link • Raccordement: Connecteur mâle M12 5 pôles • Matières: flasque: aluminium; boîtier: inox (1.4521 / 444); connecteur: inox (1.4401 / 316) • Longueur du boîtier: 69 mm• Indice de protection: IP65; IP66; (boîtier: IP67; arbre: IP65) • Température ambiante: -40...85 °C

Codeur incrémental• Principe de détection: Optique• Taille (bride): Ø58 mm• Type d'axe: Axe creux non traversant• Bride: Avec ressort anti-rotation Ø63 mm• Caractéristiques de l´axe: Ø10 mm, bague de serrage coté bride• Indice de protection: IP67• Raccordement: Embase M12 radiale, 8 points, mâle, CCW• Alimentation: 8...30 VDC• Etage de sortie: HTL/totem póle, 6 canaux• Nombre d’impulsions: 3 600 imp/tour• Température d’utilisation: -40...+85 °C

Codeur incrémental• Format: Ø 60 mm• Interface mécanique: Axe creux traversant• Diamètre de l'axe: 5/8?• Interface de communication: Incrémental / TTL / HTL• Tension d'alimentation: 4,5 V .. . 32 V• Mode de raccordement: Connecteur M23, mâle, 12 pôles, radial• Programmable/configurable: oui• Série: DFS60

Codeur incrémental programmable• Principe de détection: Optique• Taille (bride): Ø58 mm• Type d'axe: Axe pein• Bride: Bride carrée 63,5 x 63,5 mm• Caractéristiques de l´axe: Ø9,525 mm (3/8") x 20 mm, axe avec méplat• Indice de protection: IP65• Raccordement: Embase radiale mâle M12, 8 points, sens anti-horaire• Alimentation: 4,75-30 VDC• Etage de sortie: TTL/RS422, 6 voies (Vout = 5 VDC) - Réglage d’usine• Nombre d’impulsions programmable: 1...65536 imp/tour programmable, 1024 (réglage d’usine)• Température d’utilisation: -40...+100 °C• Points forts: Programmation: résolution, sens de rotation, position du top zéro, niveau signal de sortie

Codeur incrémental programmable• Principe de détection: Optique• Taille (bride): Ø58 mm• Type d’axe: Axe creux traversant• Bride: Avec ressort anti-rotation Ø63 mm• Caractéristiques de l´axe: Ø10 mm, bague de serrage coté bride• Indice de protection: IP67• Raccordement: Embase radiale mâle M12, 8 points, sens anti-horaire• Alimentation: 4,75-30 VDC• Etage de sortie: TTL/RS422, 6 voies (Vout = 5 VDC) - Réglage d’usine• Nombre d’impulsions programmable: 1...65536 imp/tour programmable, 1024 (réglage d’usine)• Température d’utilisation: -40...+100 °C• Points forts: Programmation: résolution, sens de rotation, position du top zéro, niveau signal de sortie

Codeur absolu• Taille (bride): Ø 58 mm• Type d'axe: Axe sortant• Bride (axe): Bride standard, épaulement de centrage Ø36 x 10 mm, diamètre du cercle primitif 48 mm - 3xM3/3xM4• Axe: Ø 10 x 20 mm, avec méplat• Indice de protection: IP 65• Raccordement: Embase radiale, 2 x M12, 4 points, femelle, codé D, 1 x M12, 4 points, mâle, codé A• Alimentation / interface: 10...30 VDC, PROFINET IO• Résolution Monotour: 13 Bits• Résolution Multitour: 16 Bits• Résolution supplement: Pas une option• Température d'utilisation: -40...+85 °C• Option bouton: Sans• Série: EAL580-SC - Ethernet/IP - OptoTurn®

Codeur absolu• Version du codeur: Multitours• Résolution max.: 12 bit x 12 bit (4.096 x 4.096)• Interface mécanique: Arbre plein, bride synchro• Diamètre de l'axe: 6 mm• Interface de communication: SSI• Mode de raccordement: Câble, 8 fils, universel, 1,5 m• Série: AFS/AFM60 SSI

Le codeur ABS Omron est un dispositif de haute qualité conçu pour une détection précise et fiable de la position. Avec 360 impulsions par tour, il fournit un retour précis pour votre système de contrôle de mouvement. La sortie PNP assure la compatibilité avec une large gamme de contrôleurs, tandis que l'alimentation de 12-24Vdc le rend adapté à diverses applications. Le codeur est livré avec un câble de 2m pour une installation facile et présente une construction robuste qui peut résister aux environnements industriels difficiles. Avec sa taille compacte et ses performances élevées, le codeur ABS Omron est un choix idéal pour les tâches d'automatisation exigeantes. Caractéristiques: - 360 impulsions par tour pour une détection précise de la position - Sortie PNP pour une intégration facile avec les contrôleurs - Alimentation de 12-24Vdc pour une utilisation polyvalente - Câble de 2m pour une installation pratique - Construction robuste pour un fonctionnement fiable dans des environnements difficiles.

Codeur absolu• Version du codeur: Multitours• Résolution max.: 18 bit x 12 bit (262.144 x 4.096)• Interface mécanique: Axe creux non traversant• Diamètre de l'axe: 12 mm• Interface de communication: PROFINET• Mode de raccordement: Connecteur mâle, 1 x M12, 4 pôles, axial, Connecteur femelle, 2 x M12, 4 pôles, axial• Programmable/configurable: Via l’outil d’ingénierie API• Série: AFS/AFM60 PROFINET

Codeur incrémental• Interface mécanique: Axe creux traversant• Diamètre de l'axe: 5/8"• Interface de communication: 4,5 V .. . 32 V, TTL, HTL• Mode de raccordement: Câble, 8 fils, avec connecteur mâle, M12, 5 pôles, universel, 0,5 m• Impulsions par tour: 10.000• Programmable/configurable: Oui• Particularité: Câble, universel, 0,5 m avec M12 5 broches, étiquette spécifique au client• Série: DFS60
