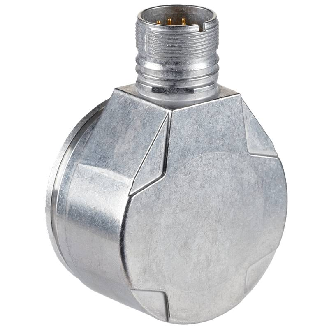

Codeur inc. Ø58mm Axe plein 06mm 1024i/t 8-30V HTL/Totem pôle M12 8P

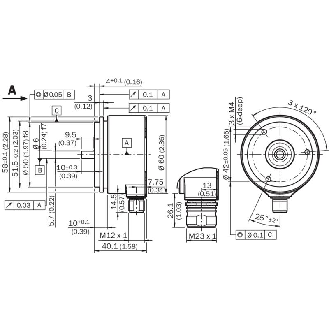

Codeur incrémental• Principe de détection: Optique• Taille (bride): Ø58 mm• Type d'axe: Axe plein• Bride: Bride synchro, épaulement de centrage Ø50 x 4 mm, flûte ø53 mm, diamètre du cercle primitif Ø42 - 3xM3/3xM4• Caractéristiques de l´axe: Ø6 x 10 mm, avec méplat• Indice de protection: IP67• Raccordement: Embase M12 radiale, 8 points, mâle, CCW• Alimentation: 8...30 VDC• Etage de sortie: HTL/totem póle, 6 canaux• Nombre d’impulsions: 1 024 imp/tour• Température d’utilisation: -40...+85 °C

Codeur incrémental• Principe de détection: Optique• Taille (bride): Ø58 mm• Type d'axe: Axe plein• Bride: Bride standard, épaulement de centrage Ø36 x 10 mm, diamètre du cercle primitif 48 mm - 3xM3/3xM4• Caractéristiques de l´axe: Ø10 x 20 mm, avec méplat• Indice de protection: IP65• Raccordement: Embase M12 radiale, 8 points, mâle, CCW• Alimentation: 8...30 VDC• Etage de sortie: HTL/totem pôle, 6 canaux• Nombre d’impulsions: 1 024 imp/tour• Température d’utilisation: -40...+85 °C

Codeur incrémental• Principe de détection: Optique• Taille (bride): Ø58 mm• Type d'axe: Axe plein• Bride: Bride synchro, épaulement de centrage Ø50 x 4 mm, flûte ø53 mm, diamètre du cercle primitif Ø42 - 3xM3/3xM4• Caractéristiques de l´axe: Ø6 x 10 mm, avec méplat• Indice de protection: IP65• Raccordement: Embase M12 radiale, 8 points, mâle, CCW• Alimentation: 8...30 VDC• Etage de sortie: HTL/totem póle, 6 canaux• Nombre d’impulsions: 1 000 imp/tour• Température d’utilisation: -40...+85 °C

Codeur incrémental• Principe de détection: Optique• Taille (bride): Ø58 mm• Type d'axe: Axe plein• Bride: Bride synchro, épaulement de centrage Ø50 x 4 mm, flûte ø53 mm, diamètre du cercle primitif Ø42 - 3xM3/3xM4• Caractéristiques de l´axe: Ø6 x 10 mm, avec méplat• Indice de protection: IP65• Raccordement: Câble radial, 2 m• Alimentation: 4,75...30 VDC• Étage de sortie: HTL/totem pôle, 6 canaux• Nombre d’impulsions: 1024 imp/tour• Température d’utilisation: -40...+85 °C• Série: EIL580 - Axe plein - OptoPulse®

Codeur incrémental• Principe de détection: Optique• Taille (bride): Ø58 mm• Type d'axe: Axe plein• Bride: Bride synchro, épaulement de centrage Ø50 x 4 mm, flûte ø53 mm, diamètre du cercle primitif Ø42 - 3xM3/3xM4• Caractéristiques de l´axe: Ø6 x 10 mm, avec méplat• Indice de protection: IP65• Raccordement: Câble radial, 1 m• Alimentation: 8...30 VDC• Etage de sortie: HTL/totem pôle, 6 canaux• Nombre d’impulsions: 1 024 imp/tour• Température d’utilisation: -40...+85 °C

Codeur incrémental• Principe de détection: Optique• Taille (bride): Ø58 mm• Type d'axe: Axe plein• Bride: Bride synchro, épaulement de centrage Ø50 x 4 mm, flûte ø53 mm, diamètre du cercle primitif Ø42 - 3xM3/3xM4• Caractéristiques de l´axe: Ø6 x 10 mm, avec méplat• Indice de protection: IP67• Raccordement: Câble radial, 2 m• Alimentation: 8...30 VDC• Etage de sortie: HTL/totem pôle, 6 canaux• Nombre d’impulsions: 1 024 imp/tour• Température d’utilisation: -40...+85 °C

Codeur incrémental• Principe de détection: Optique• Taille (bride): Ø58 mm• Type d'axe: Axe plein• Bride: Bride synchro, épaulement de centrage Ø50 x 4 mm, flûte ø53 mm, diamètre du cercle primitif Ø42 - 3xM3/3xM4• Caractéristiques de l´axe: Ø6 x 10 mm, avec méplat• Indice de protection: IP65• Raccordement: Embase M12 radiale, 8 points, mâle, CCW• Alimentation: 8...30 VDC• Etage de sortie: HTL/totem póle, 6 canaux• Nombre d’impulsions: 5 000 imp/tour• Température d’utilisation: -40...+85 °C

Codeur incrémental• Principe de détection: Optique• Taille (bride): Ø58 mm• Type d'axe: Axe plein• Bride: Bride synchro, épaulement de centrage Ø50 x 4 mm, flûte ø53 mm, diamètre du cercle primitif Ø42 - 3xM3/3xM4• Caractéristiques de l´axe: Ø6 x 10 mm, avec méplat• Indice de protection: IP67• Raccordement: Embase M12 radiale, 8 points, mâle, CCW• Alimentation: 8...30 VDC• Etage de sortie: HTL/totem póle, 6 canaux• Nombre d’impulsions: 5 000 imp/tour• Température d’utilisation: -40...+85 °C

Codeur incrémental• Principe de détection: Optique• Taille (bride): Ø58 mm• Type d'axe: Axe plein• Bride: Bride synchro, épaulement de centrage Ø50 x 4 mm, flûte ø53 mm, diamètre du cercle primitif Ø42 - 3xM3/3xM4• Caractéristiques de l´axe: Ø6 x 10 mm, avec méplat• Indice de protection: IP65• Raccordement: Embase M12 radiale, 8 points, mâle, CCW• Alimentation: 8...30 VDC• Etage de sortie: HTL/totem póle, 6 canaux• Nombre d’impulsions: 500 imp/tour• Température d’utilisation: -40...+85 °C

Codeur incrémental• Principe de détection: Optique• Taille (bride): Ø58 mm• Type d'axe: Axe plein• Bride: Bride synchro, épaulement de centrage Ø50 x 4 mm, flûte ø53 mm, diamètre du cercle primitif Ø42 - 3xM3/3xM4• Caractéristiques de l´axe: Ø6 x 10 mm, avec méplat• Indice de protection: IP65• Raccordement: Embase M12 radiale, 8 points, mâle, CCW• Alimentation: 8...30 VDC• Etage de sortie: HTL/totem póle, 6 canaux• Nombre d’impulsions: 360 imp/tour• Température d’utilisation: -40...+85 °C

Codeur incrémental• Principe de détection: Optique• Taille (bride): Ø58 mm• Type d'axe: Axe plein• Bride: Bride synchro, épaulement de centrage Ø50 x 4 mm, flûte ø53 mm, diamètre du cercle primitif Ø42 - 3xM3/3xM4• Caractéristiques de l´axe: Ø6 x 10 mm, avec méplat• Indice de protection: IP65• Raccordement: Embase M12 radiale, 8 points, mâle, CCW• Alimentation: 8...30 VDC• Etage de sortie: HTL/totem póle, 6 canaux• Nombre d’impulsions: 3 600 imp/tour• Température d’utilisation: -40...+85 °C

Codeur incrémental• Principe de détection: Optique• Taille (bride): Ø58 mm• Type d'axe: Axe creux non traversant• Bride: Avec ressort anti-rotation Ø63 mm• Caractéristiques de l´axe: Ø12 mm, bague de serrage coté bride• Indice de protection: IP65• Raccordement: Embase M12 radiale, 8 points, mâle, CCW• Alimentation: 8...30 VDC• Etage de sortie: HTL/totem póle, 6 canaux• Nombre d’impulsions: 1 024 imp/tour• Température d’utilisation: -40...+85 °C

Codeur incrémental• Principe de détection: Optique• Taille (bride): Ø58 mm• Type d'axe: Axe plein• Bride: Bride synchro, épaulement de centrage Ø50 x 4 mm, flûte ø53 mm, diamètre du cercle primitif Ø42 - 3xM3/3xM4• Caractéristiques de l´axe: Ø6 x 10 mm, avec méplat• Indice de protection: IP67• Raccordement: Embase M12 radiale, 8 points, mâle, CCW• Alimentation: 4,75...30 VDC, • Etage de sortie: HTL/totem póle, 6 canaux (Vout=Vin)• Nombre d’impulsions: 3 000 imp/tour• Température d’utilisation: -40...+85 °C

Codeur incrémental• Principe de détection: Optique• Taille (bride): Ø58 mm• Type d'axe: Axe creux traversant• Bride: Pour pige anti-rotation, 3 mm, axiale/radiale• Caractéristiques de l´axe: Ø12 mm, bague de serrage coté bride• Indice de protection: IP65• Raccordement: Embase M12 radiale, 8 points, mâle, CCW• Alimentation: 8...30 VDC• Etage de sortie: HTL/totem póle, 6 canaux• Nombre d’impulsions: 1 024 imp/tour• Température d’utilisation: -40...+85 °C

Codeur incrémental• Principe de détection: Optique• Taille (bride): Ø58 mm• Type d'axe: Axe creux traversant• Bride: Avec ressort anti-rotation Ø63 mm• Caractéristiques de l´axe: Ø12 mm, bague de serrage coté bride• Indice de protection: IP65• Raccordement: Embase M12 radiale, 8 points, mâle, CCW• Alimentation: 8...30 VDC• Etage de sortie: HTL/totem póle, 6 canaux• Nombre d’impulsions: 1 024 imp/tour• Température d’utilisation: -40...+85 °C
